9.4.1　项目背景及要求

1．客户名称

七点半设计工作室。

2．客户需求

七点半设计工作室是一家以App制作、软件开发等为主的设计开发类工作室，得到众多客户的一致好评。公司现阶段需要为新开发的手机设计一款相机图标，要求使用立体化的表现形式表达出相机的特征。图标要有极高的辨识度，能够体现出镜头的光晕和神秘感。

3．设计要求

（1）设计为最常见的扁平化图标。

（2）设计图标运用立体化的手法。

（3）色彩搭配合理，体现出图标的质感。

（4）设计风格具有特色，能够吸引用户的眼球。

（5）设计规格为1024 px（宽）×1024 px（高），分辨率为72 dpi。

9.4.2　项目素材及要点

1．设计作品

设计作品参考效果所在位置：本书学习资源中的“Ch09\效果\绘制相机图标.cdr”，效果如图9-167所示。

图9-167

2．制作要点

使用椭圆形工具、渐变填充工具和变换泊坞窗绘制变焦镜头；使用阴影工具为图形添加阴影效果；使用透明度工具制作叠加效果。

9.4.3　案例制作及步骤

（1）按Ctrl+N组合键，弹出“创建新文档”对话框，设置文档的宽度为1024 px，高度为1024 px，原色模式为RGB，渲染分辨率为72 dpi，单击“确定”按钮，新建一个文档。

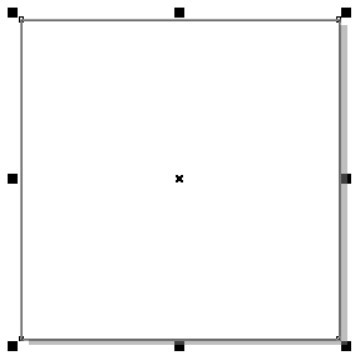

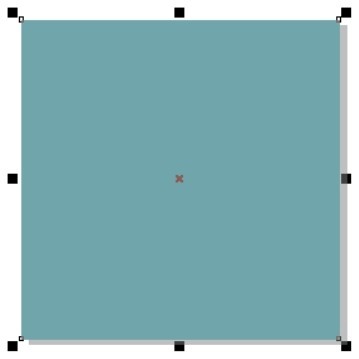

（2）双击“矩形”工具，绘制一个与页面大小相等的矩形，如图9-168所示。设置图形颜色的RGB值为111、165、171，填充图形，并去除图形的轮廓线，效果如图9-169所示。

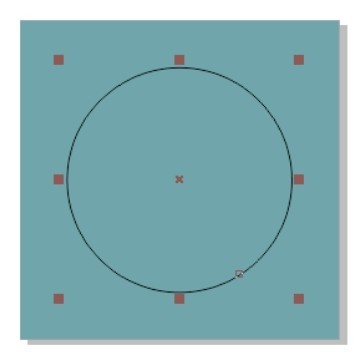

（3）选择“椭圆形”工具，按住 Shift+Ctrl 组合键的同时，以当前矩形中心为中心点绘制一个圆形，效果如图9-170所示。

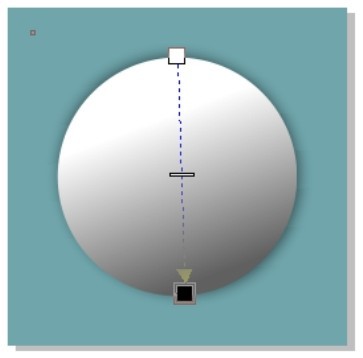

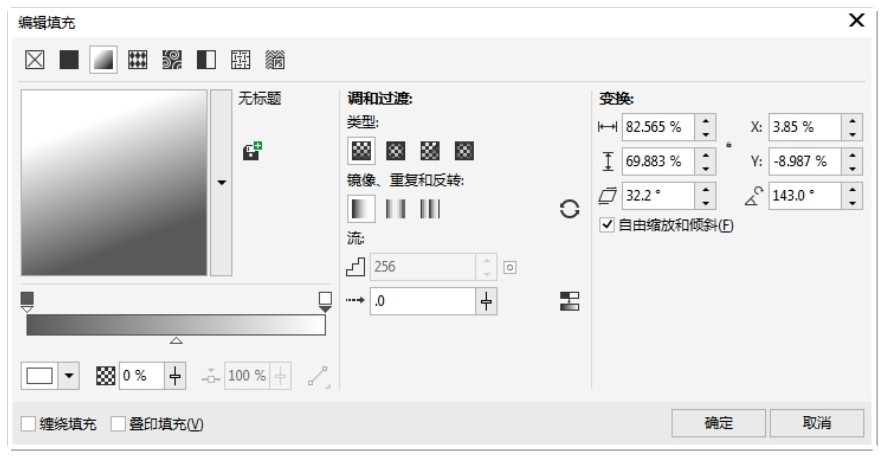

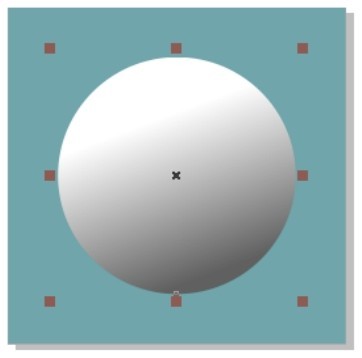

（4）按F11键，弹出“编辑填充”对话框，将“起点”颜色的RGB值设置为96、96、96,“终点”颜色的RGB值设置为255、255、255，其他选项的设置如图9-171所示。单击“确定”按钮，填充图形，并去除图形的轮廓线，效果如图9-172所示。

图9-168

图9-169

图9-170

图9-171

图9-172

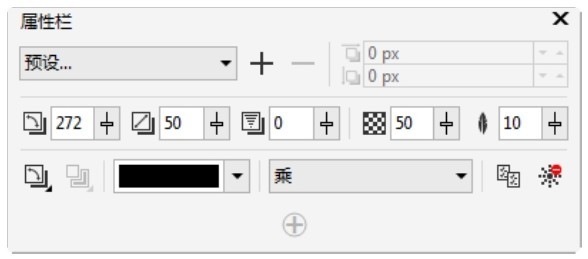

（5）选择“阴影”工具，在圆形中从上向下拖曳光标，为图形添加阴影效果，在属性栏中的设置如图9-173所示，按Enter键，效果如图9-174所示。

图9-173

图9-174

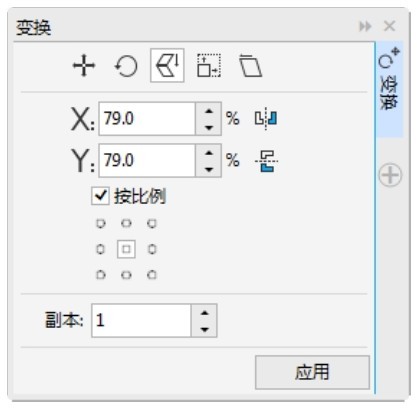

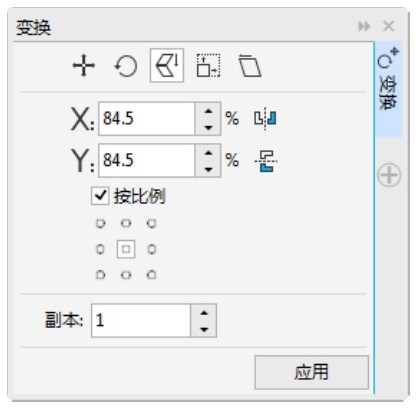

（6）选择“选择”工具，选择渐变圆形，按 Alt+F9组合键，弹出“变换”泊坞窗，选项的设置如图9-175所示，单击“应用”按钮，缩小并复制圆形，效果如图9-176所示。设置图形颜色的RGB值为35、19、48，填充图形，效果如图9-177所示。

图9-175

图9-176

图9-177

（7）保持图形的选取状态。在“变换”泊坞窗中进行设置，如图9-178所示，单击“应用”按钮，缩小并复制圆形，效果如图9-179所示。

图9-178

图9-179

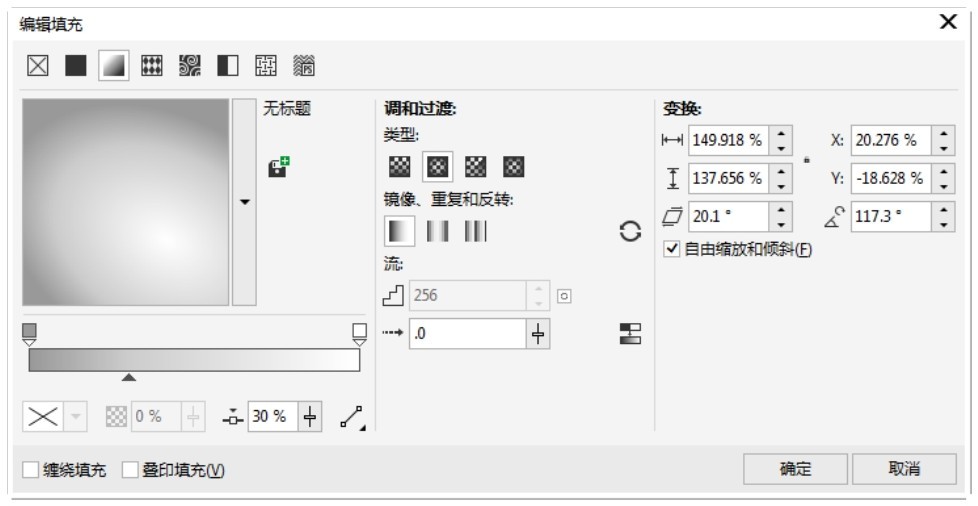

（8）按F11键，弹出“编辑填充”对话框，将“起点”颜色的RGB值设置为156、156、156,“终点”颜色的RGB值设置为255、255、255，将下方三角图标的“节点位置”选项设为30%，其他选项的设置如图9-180所示。单击“确定”按钮，填充图形，效果如图9-181所示。

图9-180

图9-181

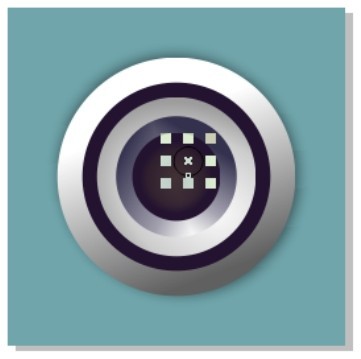

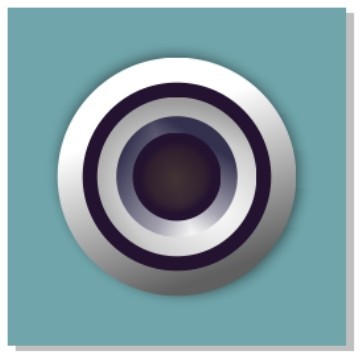

（9）用相同的方法复制其他圆形并填充相应的颜色，效果如图9-182所示。选择“椭圆形”工具，按住Ctrl键的同时，在适当的位置绘制一个圆形，如图9-183所示。在“RGB调色板”中的“20%黑”色块上单击鼠标左键，填充图形，并去除图形的轮廓线，效果如图9-184所示。

图9-182

图9-183

图9-184

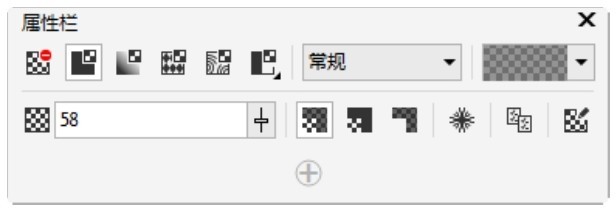

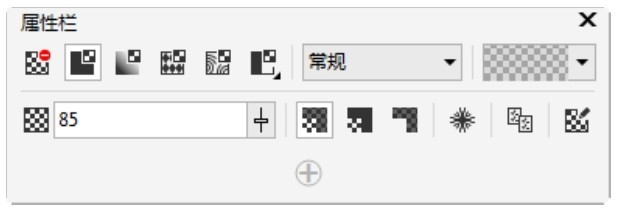

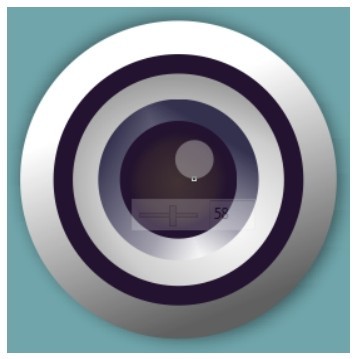

（10）选择“透明度”工具，在属性栏中单击“均匀透明度”按钮，其他选项的设置如图9-185所示，按Enter键，效果如图9-186所示。

图9-185

图9-186

（11）选择“选择”工具，按数字键盘上的+键，复制图形。按住 Shift 键的同时，向内拖曳圆形右上角的控制手柄，等比例缩小圆形，并将其拖曳到适当的位置，效果如图9-187所示。选择“透明度”工具，在属性栏中进行设置，如图9-188所示，按Enter键，效果如图9-189所示。

图9-187

图9-188

图9-189

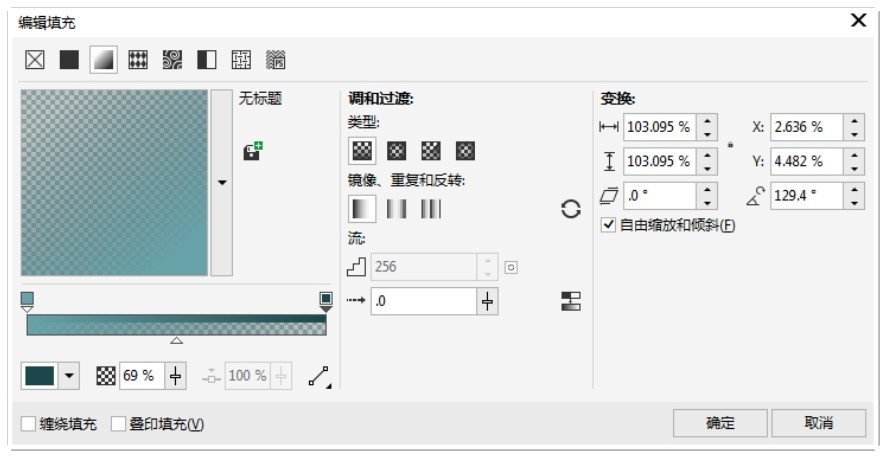

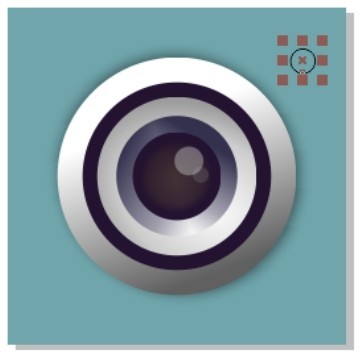

（12）选择“椭圆形”工具，按住Ctrl键的同时，在适当的位置绘制一个圆形，如图9-190所示。按F11键，弹出“编辑填充”对话框，选择“渐变填充”按钮，将“起点”颜色的RGB值设置为101、161、168,“终点”颜色的RGB值设置为39、71、74，将“起点”颜色的“节点透明度”选项设为69%，其他选项的设置如图9-191所示。单击“确定”按钮，填充图形，并去除图形的轮廓线，效果如图9-192所示。

图9-190

图9-191

图9-192

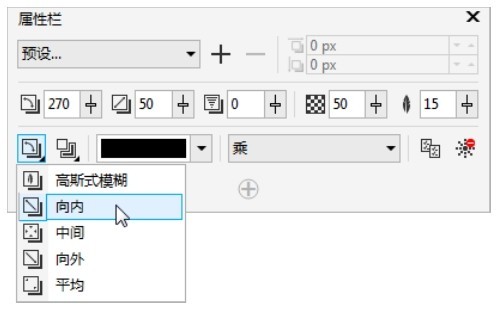

（13）选择“阴影”工具，在圆形中从上向下拖曳光标，为图形添加阴影效果，在属性栏中的设置如图9-193所示，按Enter键，效果如图9-194所示。

（14）选择“选择”工具，选择渐变圆形，在“变换”泊坞窗中进行设置，如图9-195所示，单击“应用”按钮，缩小并复制圆形，效果如图9-196所示。

图9-193

图9-194

图9-195

图9-196

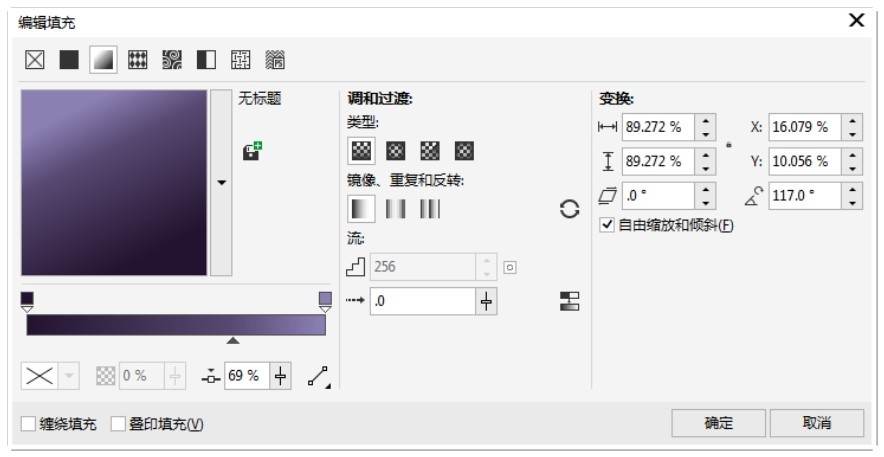

（15）按F11键，弹出“编辑填充”对话框，将“起点”颜色的RGB值设置为35、19、48,“终点”颜色的RGB值设置为140、127、180，将下方三角图标的“节点位置”选项设为69%，其他选项的设置如图9-197所示。单击“确定”按钮，填充图形，效果如图9-198所示。

图9-197

图9-198

（16）保持图形的选取状态。在“变换”泊坞窗中进行设置，如图9-199所示，单击“应用”按钮，缩小并复制圆形，效果如图9-200所示。

图9-199

图9-200

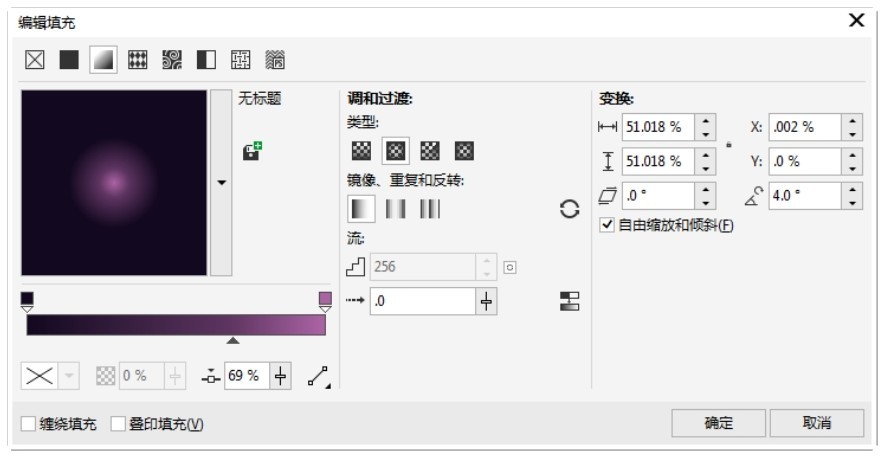

（17）按F11键，弹出“编辑填充”对话框，将“起点”颜色的RGB值设置为18、8、31,“终点”颜色的RGB值设置为171、99、164，将下方三角图标的“节点位置”选项设为69%，其他选项的设置如图9-201所示。单击“确定”按钮，填充图形，如图9-202所示。

（18）相机图标绘制完成，效果如图9-203所示。将图标应用在手机中，会自动应用圆角遮罩图标，呈现出圆角效果，如图9-204所示。

图9-201

图9-202

图9-203

图9-204
