7.2.使用滤镜

CorelDRAW X8提供了多种滤镜，可以对位图进行各种效果的处理。灵活使用位图的滤镜，可以为设计的作品增色不少。下面具体介绍滤镜的使用方法。

7.2.1　课堂案例——制作商场广告

【案例学习目标】学习使用编辑位图命令和文字工具制作商场广告。

【案例知识要点】使用导入命令、旋涡命令、天气命令和高斯式模糊命令添加和编辑背景图片，使用矩形工具和置于图文框内部命令制作背景效果，使用文本工具和字符面板制作宣传文字，效果如图7-5所示。

图7-5

【效果所在位置】Ch07\效果\制作商场广告.cdr。

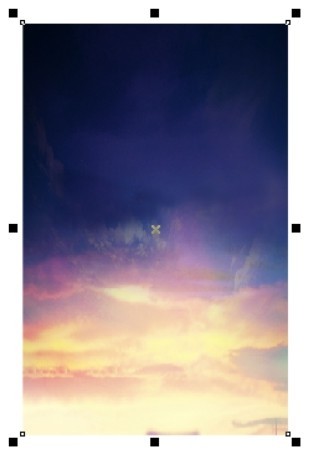

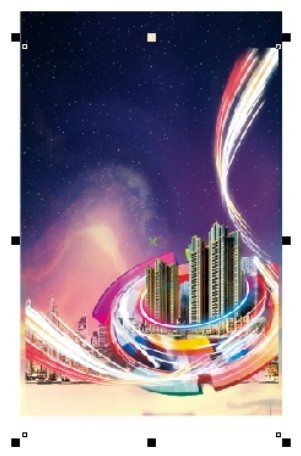

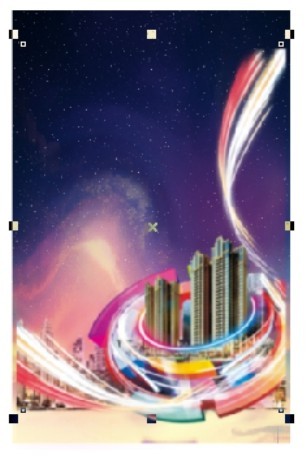

（1）按Ctrl+N组合键，新建一个A4页面。按Ctrl+I组合键，弹出“导入”对话框，选择本书学习资源中的“Ch07 > 素材 > 制作商场广告 > 01”文件，单击“导入”按钮，在页面中单击导入图片，调整其大小，效果如图7-6所示。

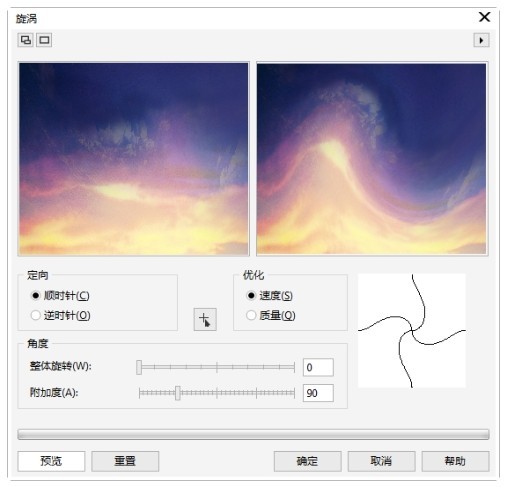

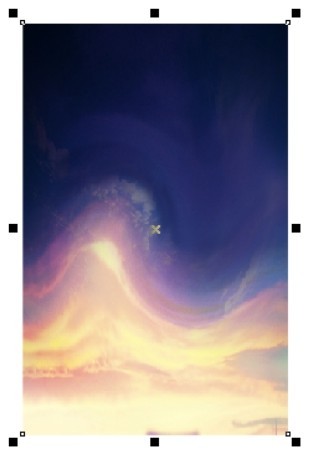

（2）选择“位图 > 扭曲 > 旋涡”命令，在弹出的对话框中进行设置，如图7-7所示，单击“确定”按钮，效果如图7-8所示。

图7-6

图7-7

图7-8

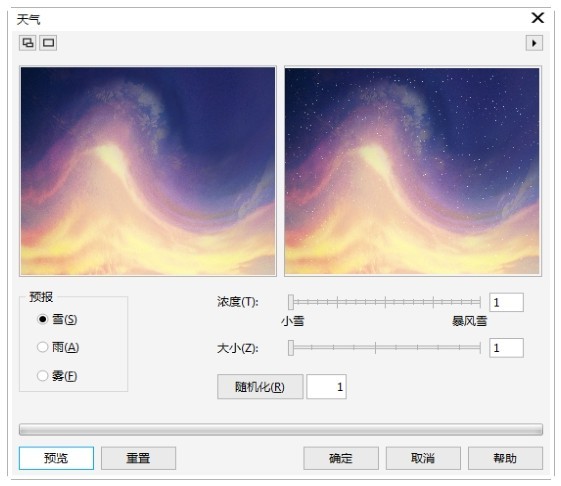

（3）选择“位图 > 创造性 > 天气”命令，在弹出的对话框中进行设置，如图7-9所示，单击“确定”按钮，效果如图7-10所示。

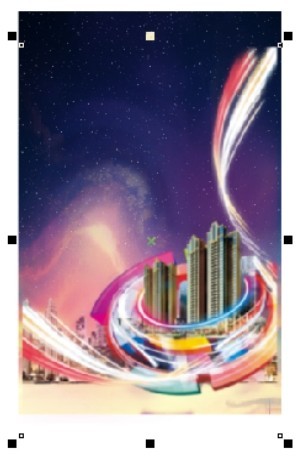

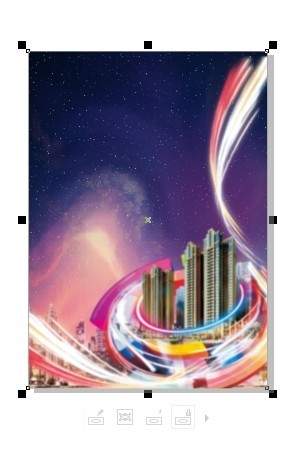

（4）按Ctrl+I组合键，弹出“导入”对话框，选择本书学习资源中的“Ch07 > 素材 > 制作商场广告 > 02”文件，单击“导入”按钮，在页面中单击导入图片，效果如图7-11所示。

图7-9

图7-10

图7-11

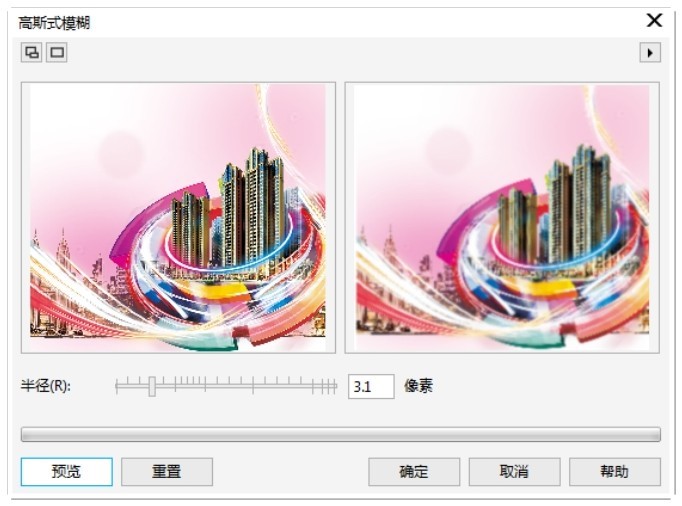

（5）选择“位图 > 模糊 > 高斯式模糊”命令，在弹出的对话框中进行设置，如图7-12所示，单击“确定”按钮，效果如图7-13所示。

图7-12

图7-13

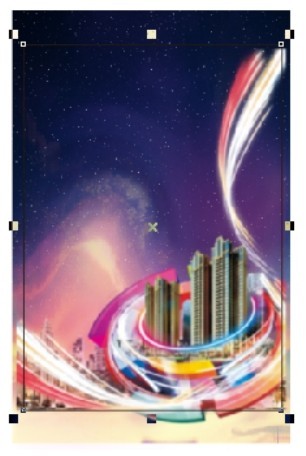

（6）双击“矩形”工具，绘制一个与页面大小相等的矩形，如图7-14所示。按Shift+PageUp组合键，将矩形置于图层的前面，效果如图7-15所示。

图7-14

图7-15

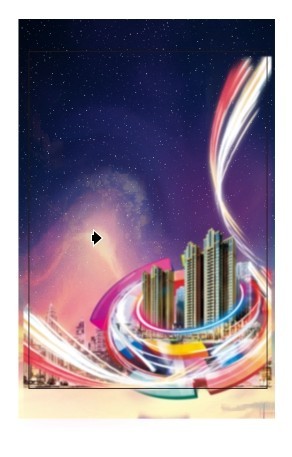

（7）选择“选择”工具，按住Shift键的同时，将两个图片同时选取，如图7-16所示。选择“对象 > PowerClip > 置于图文框内部”命令，鼠标光标变为黑色箭头形状，在矩形上单击，如图7-17所示，将图片置入矩形中，并去除图形的轮廓线，效果如图7-18所示。

图7-16

图7-17

图7-18

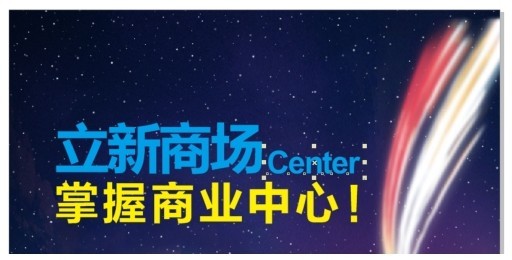

（8）选择“文本”工具，在页面中分别输入需要的文字，选择“选择”工具，在属性栏中选取适当的字体并设置文字大小，设置文字颜色的 CMYK 值为0、0、100、0，填充文字，效果如图7-19所示。按住Shift键的同时，将需要的文字同时选取，设置文字颜色的CMYK值为100、0、0、0，填充文字，效果如图7-20所示。

图7-19

图7-20

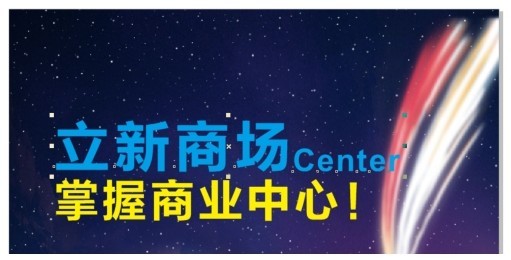

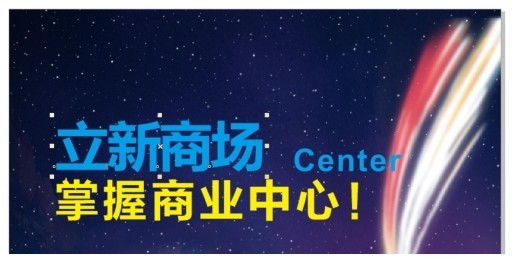

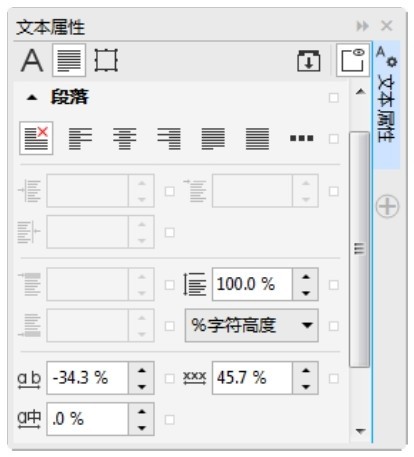

（9）选择“选择”工具，选取需要的文字。按Ctrl+T组合键，弹出“文本属性”面板，选项的设置如图7-21所示，按Enter键，文字效果如图7-22所示。

图7-21

图7-22

（10）选取右侧的文字。在“文本属性”面板中，选项的设置如图7-23所示，按Enter键，并将其拖曳到适当的位置，文字效果如图7-24所示。

图7-23

图7-24

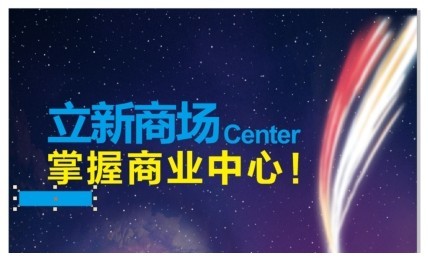

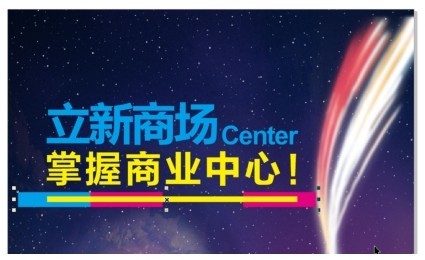

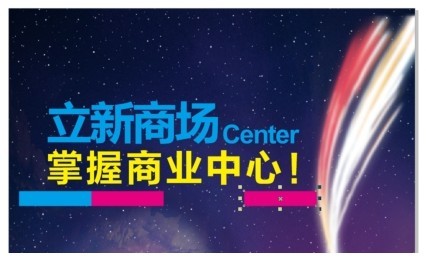

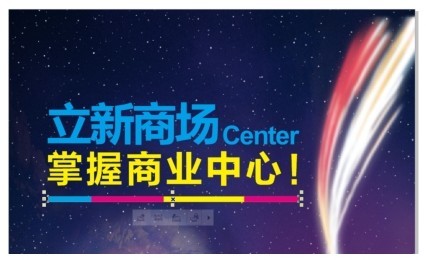

（11）选择“矩形”工具，在适当的位置绘制矩形，设置图形填充颜色的CMYK值为100、0、0、0，填充图形，并去除图形的轮廓线，如图7-25所示。用相同的方法再次绘制矩形，设置图形填充颜色的CMYK值为0、100、0、0，填充图形，并去除图形的轮廓线，如图7-26所示。选择“选择”工具，按数字键盘上的+键，复制矩形，并将其拖曳到适当的位置，效果如图7-27所示。

图7-25

图7-26

图7-27

（12）选择“矩形”工具，在页面中绘制矩形，设置图形填充颜色的CMYK值为0、0、100、0，填充图形，并去除图形的轮廓线，如图7-28所示。

（13）选择“选择”工具，按住Shift键的同时，将3个矩形同时选取，如图7-29所示。选择“对象 > PowerClip > 置于图文框内部”命令，鼠标光标变为黑色箭头形状，在前方的黄色矩形上单击，选取的矩形置入前方的矩形中，效果如图7-30所示。

图7-28

图7-29

图7-30

（14）按Ctrl+I组合键，弹出“导入”对话框，选择本书学习资源中的“Ch07 > 素材 > 制作商场广告 > 03”文件，单击“导入”按钮，在页面中单击导入图片，选择“选择”工具，并将其拖曳到适当的位置，效果如图7-31所示。

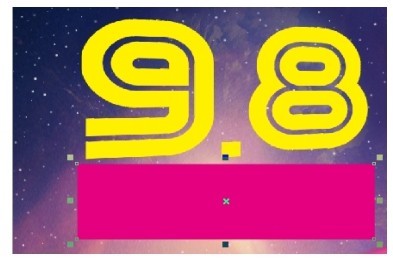

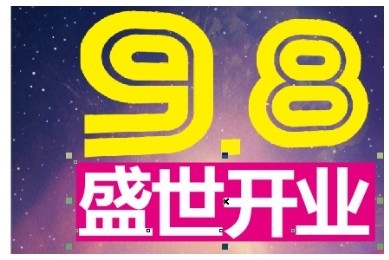

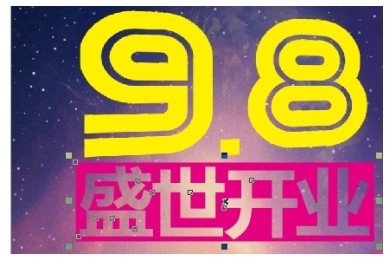

（15）选择“矩形”工具，在页面中绘制矩形，设置图形填充颜色的CMYK值为0、100、0、0，填充图形，并去除图形的轮廓线，如图7-32所示。选择“文本”工具，在页面中输入需要的文字，选择“选择”工具，在属性栏中选取适当的字体并设置文字大小，填充文字为白色，效果如图7-33所示。

图7-31

图7-32

图7-33

（16）保持文字的选取状态。在“文本属性”面板中，选项的设置如图7-34所示，文字效果如图7-35所示。

图7-34

图7-35

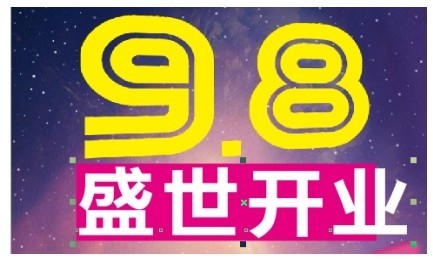

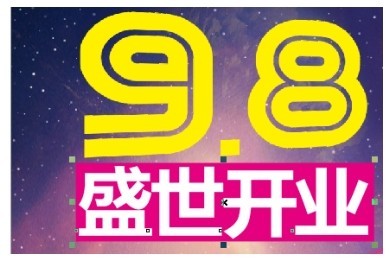

（17）选择“选择”工具，按住Shift键的同时，将矩形和文字同时选取，如图7-36所示。单击属性栏中的“移除前面对象”按钮，效果如图7-37所示。商场广告制作完成，效果如图7-38所示。

图7-36

图7-37

图7-38

7.2.2　三维效果

选取导入的位图，选择“位图 > 三维效果”子菜单下的命令，如图7-39所示，CorelDRAW X8提供了7种不同的三维效果。下面介绍几种常用的三维效果。

图7-39

1．三维旋转

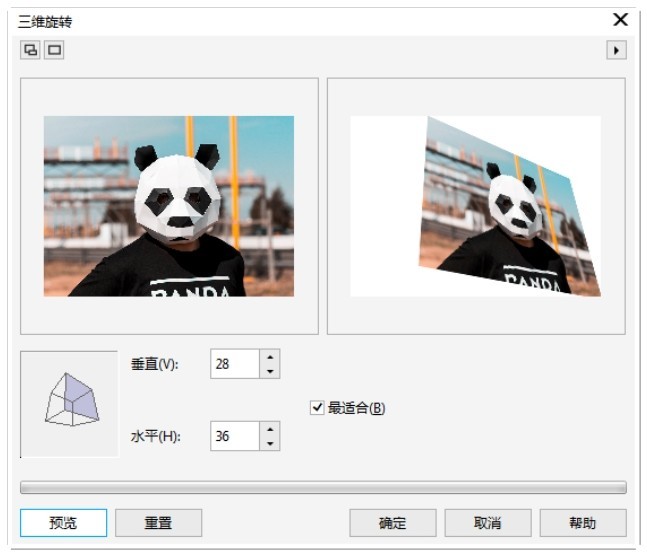

选择“位图 > 三维效果 > 三维旋转”命令，弹出“三维旋转”对话框，单击对话框中的按钮，显示对照预览窗口，如图7-40所示，左窗口显示的是位图原始效果，右窗口显示的是完成各项设置后的位图效果。

对话框中各选项的含义如下。

 ：用鼠标拖曳立方体图标，可以设定图像的旋转角度。

垂直：可以设置绕垂直轴旋转的角度。

水平：可以设置绕水平轴旋转的角度。

最适合：经过三维旋转后的位图尺寸将接近原来的位图尺寸。

 ：预览设置后的三维旋转效果。

 ：对所有参数重新设置。

2．柱面

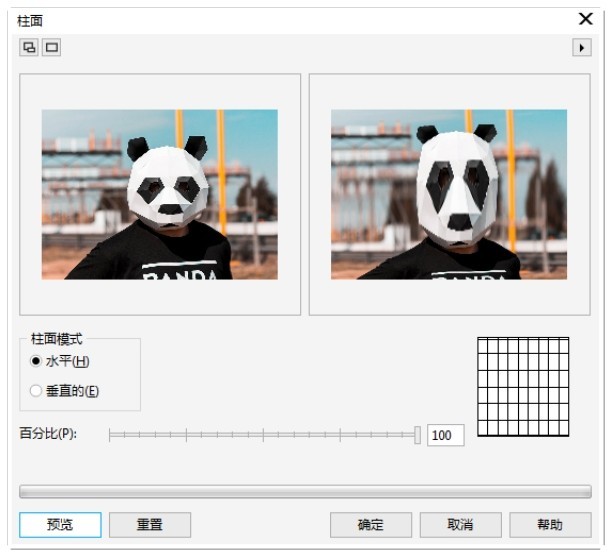

选择“位图 > 三维效果 > 柱面”命令，弹出“柱面”对话框，单击对话框中的按钮，显示对照预览窗口，如图7-41所示。

对话框中各选项的含义如下。

柱面模式：可以选择“水平”或“垂直的”模式。

百分比：可以设置水平或垂直的模式的百分比。

图7-40

图7-41

3．卷页

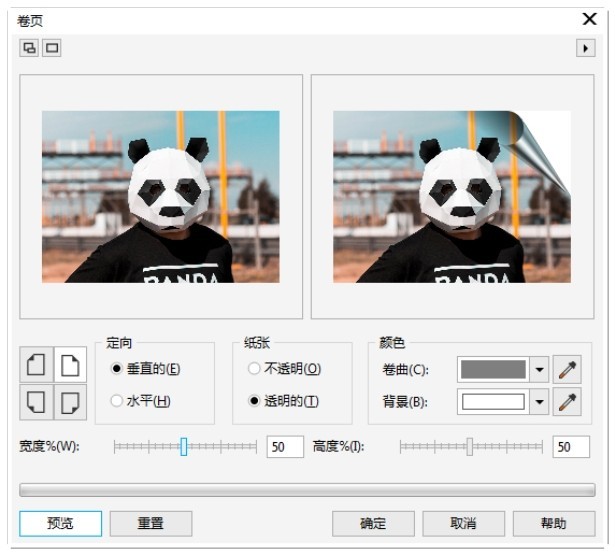

选择“位图 > 三维效果 > 卷页”命令，弹出“卷页”对话框，单击对话框中的按钮，显示对照预览窗口，如图7-42所示。

对话框中各选项的含义如下。

 :4个卷页类型按钮，可以设置位图卷起页角的位置。

定向：选择“垂直的”或“水平”选项，可以设置卷页效果的卷起边缘。

纸张：“不透明”和“透明的”两个单选项可以设置卷页部分是否透明。

卷曲：可以设置卷页的颜色。

背景：可以设置卷页后面的背景颜色。

宽度：可以设置卷页的宽度。

高度：可以设置卷页的高度。

4．球面

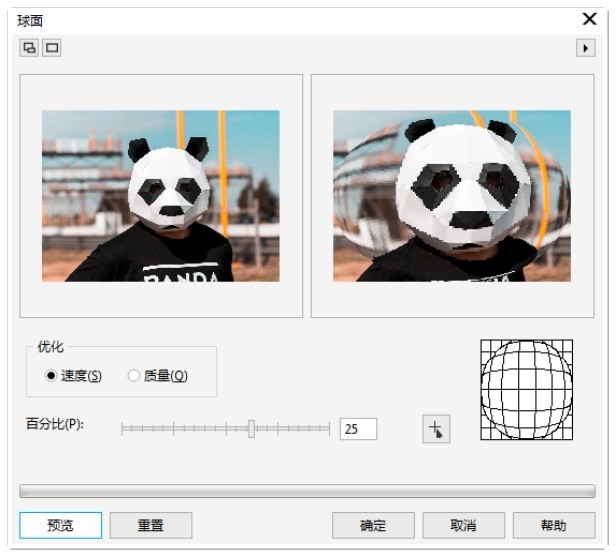

选择“位图 > 三维效果 > 球面”命令，弹出“球面”对话框，单击对话框中的按钮，显示对照预览窗口，如图7-43所示。

对话框中各选项的含义如下。

优化：可以选择“速度”或“质量”选项。

百分比：可以控制位图球面化的程度。

 ：用来在预览窗口中设定变形的中心点。

图7-42

图7-43

7.2.3　艺术笔触

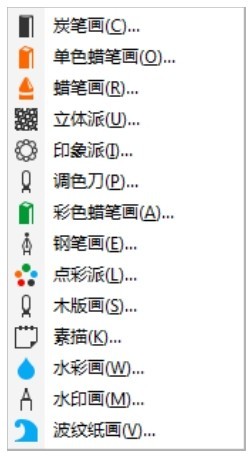

选中位图，选择“位图 > 艺术笔触”子菜单下的命令，如图7-44所示，CorelDRAW X8提供了14种不同的艺术笔触效果。下面介绍常用的几种艺术笔触。

1．炭笔画

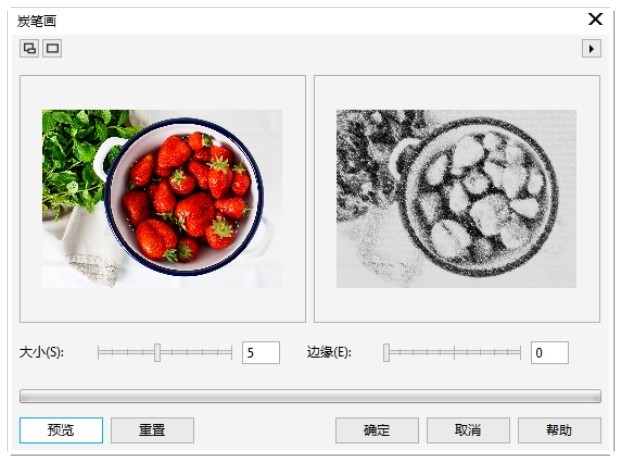

选择“位图 > 艺术笔触 > 炭笔画”命令，弹出“炭笔画”对话框，单击对话框中的按钮，显示对照预览窗口，如图7-45所示。

图7-44

对话框中各选项的含义如下。

大小：可以设置位图炭笔画的像素大小。

边缘：可以设置位图炭笔画的黑白度。

2．印象派

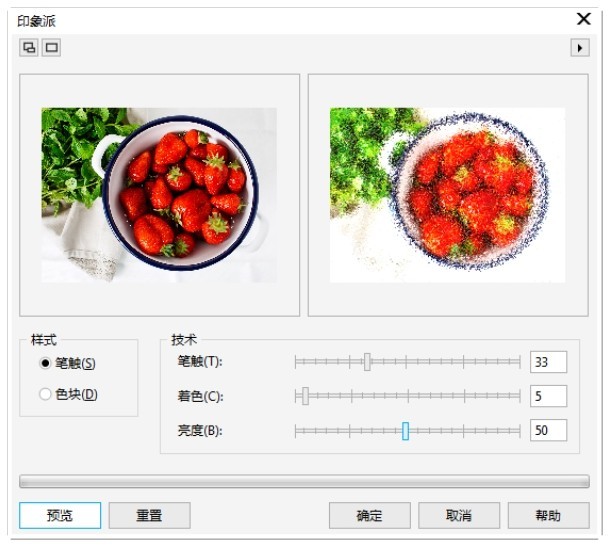

选择“位图 > 艺术笔触 > 印象派”命令，弹出“印象派”对话框，单击对话框中的按钮，显示对照预览窗口，如图7-46所示。

图7-45

图7-46

对话框中各选项的含义如下。

样式：可选择“笔触”或“色块”选项，不同的样式会产生不同的印象派位图效果。

笔触：可以设置印象派效果笔触大小及其强度。

着色：可以调整印象派效果的颜色，数值越大，颜色越重。

亮度：可以对印象派效果的亮度进行调节。

3．调色刀

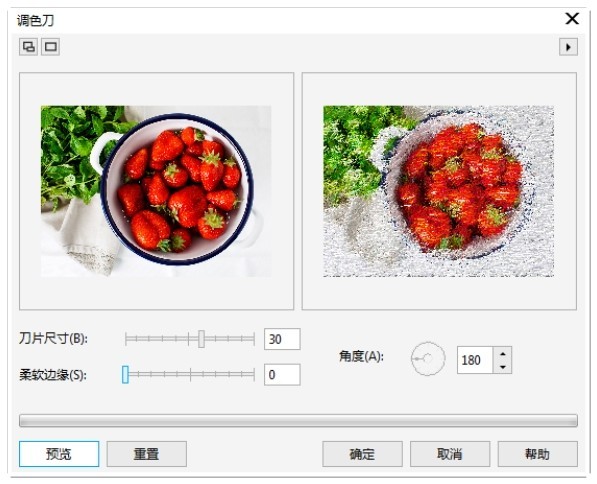

选择“位图 > 艺术笔触 > 调色刀”命令，弹出“调色刀”对话框，单击对话框中的按钮，显示对照预览窗口，如图7-47所示。

对话框中各选项的含义如下。

刀片尺寸：可以设置笔触的锋利程度，数值越小，笔触越锋利，位图的刻画效果越明显。

柔软边缘：可以设置笔触的坚硬程度，数值越大，位图的刻画效果越平滑。

角度：可以设置笔触的角度。

4．素描

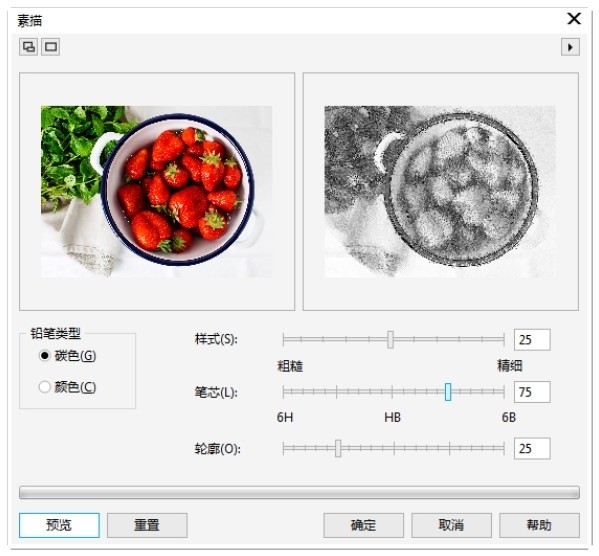

选择“位图 > 艺术笔触 > 素描”命令，弹出“素描”对话框，单击对话框中的按钮，显示对照预览窗口，如图7-48所示。

对话框中各选项的含义如下。

铅笔类型：可选择“碳色”或“颜色”类型，不同的类型可以产生不同的位图素描效果。

样式：可以设置石墨或彩色素描效果的平滑度。

笔芯：可以设置素描效果的精细和粗糙程度。

轮廓：可以设置素描效果的轮廓线宽度。

图7-47

图7-48

7.2.4　模糊

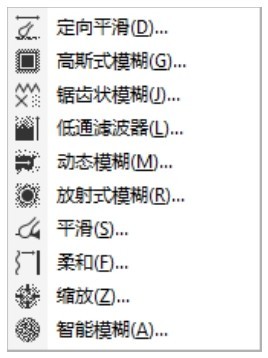

选中一张图片，选择“位图 > 模糊”子菜单下的命令，如图7-49所示，CorelDRAW X8提供了10种不同的模糊效果。下面介绍其中两种常用的模糊效果。

图7-49

1．高斯式模糊

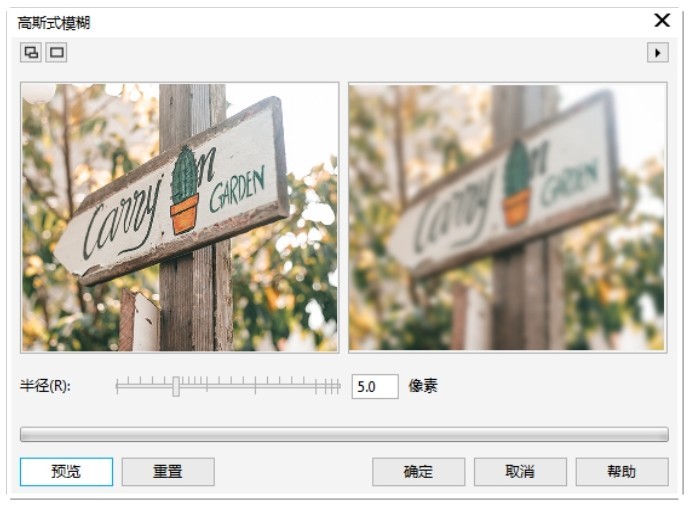

选择“位图 > 模糊 > 高斯式模糊”命令，弹出“高斯式模糊”对话框，单击对话框中的按钮，显示对照预览窗口，如图7-50所示。

对话框中选项的含义如下。

半径：可以设置高斯式模糊的程度。

2．缩放

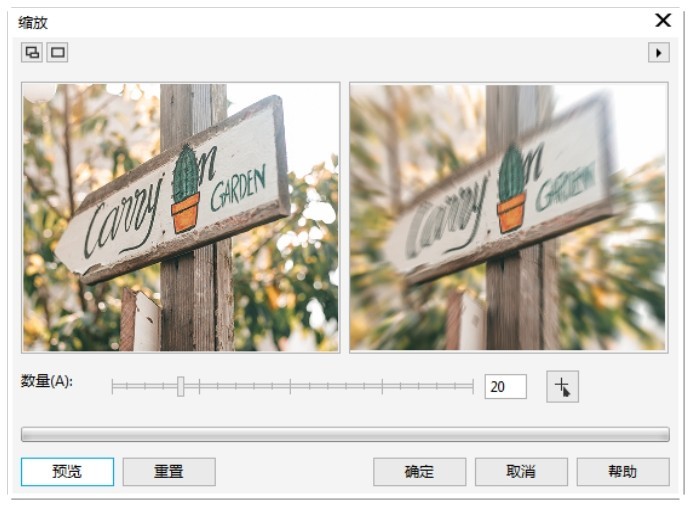

选择“位图 > 模糊 > 缩放”命令，弹出“缩放”对话框，单击对话框中的按钮，显示对照预览窗口，如图7-51所示。

对话框中各选项的含义如下。

 ：在左边的原始图像预览框中单击鼠标左键，可以确定缩放模糊的中心点。

数量：可以设定图像的模糊程度。

图7-50

图7-51

7.2.5　轮廓图

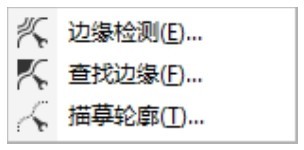

选中位图，选择“位图 > 轮廓图”子菜单下的命令，如图7-52所示，CorelDRAW X8提供了3种不同的轮廓图效果。下面介绍其中两种常用的轮廓图效果。

图7-52

1．边缘检测

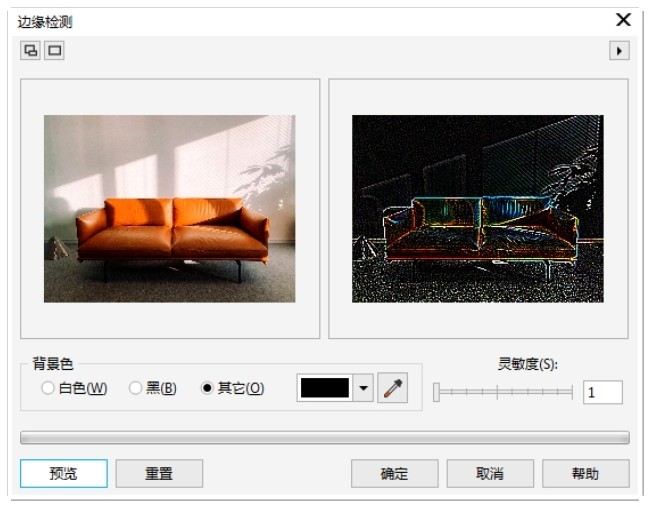

选择“位图 > 轮廓图 > 边缘检测”命令，弹出“边缘检测”对话框，单击对话框中的按钮，显示对照预览窗口，如图7-53所示。

对话框中各选项的含义如下。

背景色：用来设定图像的背景颜色为白色、黑色或其他颜色。

 ：可以在位图中吸取背景色。

灵敏度：用来设定探测边缘的灵敏度。

2．查找边缘

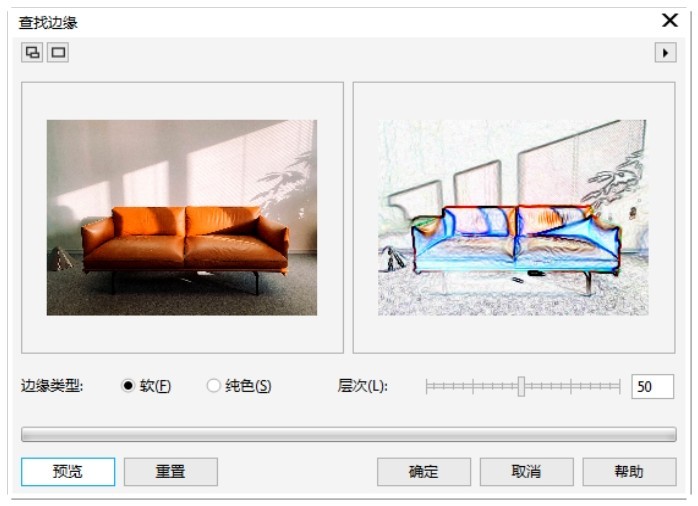

选择“位图 > 轮廓图 > 查找边缘”命令，弹出“查找边缘”对话框，单击对话框中的按钮，显示对照预览窗口，如图7-54所示。

对话框中各选项的含义如下。

边缘类型：有“软”和“纯色”两种类型，选择不同的类型，会得到不同的效果。

层次：可以设定效果的纯度。

图7-53

图7-54

7.2.6　创造性

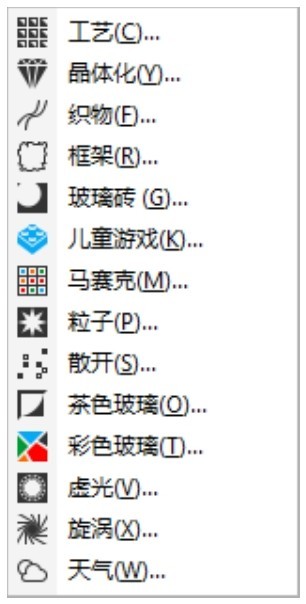

选中位图，选择“位图 > 创造性”子菜单下的命令，如图7-55所示，CorelDRAW X8提供了14种不同的创造性效果。下面介绍其中4种常用的创造性效果。

图7-55

1．框架

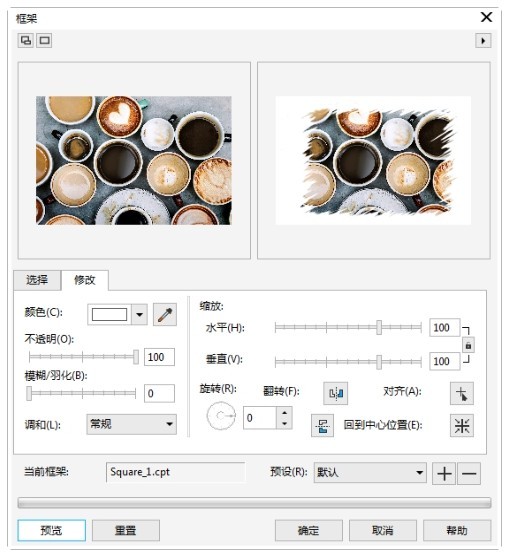

选择“位图 > 创造性 > 框架”命令，弹出“框架”对话框，单击“修改”选项卡，单击对话框中的按钮，显示对照预览窗口，如图7-56所示。

对话框中各选项的含义如下。

“选择”选项卡：用来选择框架，并为选取的列表添加新框架。

“修改”选项卡：用来对框架进行修改，此选项卡中各选项的含义如下。

颜色、不透明：分别用来设定框架的颜色和不透明度。

模糊/羽化：用来设定框架边缘的模糊及羽化程度。

调和：用来选择框架与图像之间的混合方式。

水平、垂直：用来设定框架的大小比例。

旋转：用来设定框架的旋转角度。

翻转：用来将框架垂直或水平翻转。

对齐：用来在图像窗口中设定框架效果的中心点。

回到中心位置：用来在图像窗口中重新设定中心点。

2．马赛克

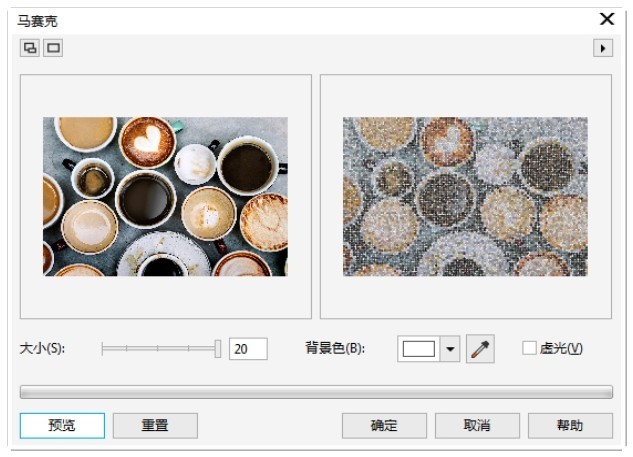

选择“位图 > 创造性 > 马赛克”命令，弹出“马赛克”对话框，单击对话框中的按钮，显示对照预览窗口，如图7-57所示。

对话框中各选项的含义如下。

大小：设置马赛克显示的大小。

背景色：设置马赛克的背景颜色。

虚光：为马赛克图像添加模糊的羽化框架。

图7-56

图7-57

3．彩色玻璃

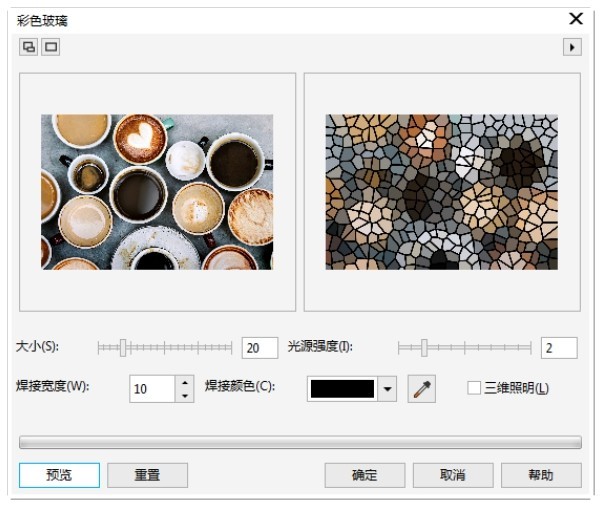

选择“位图 > 创造性 > 彩色玻璃”命令，弹出“彩色玻璃”对话框，单击对话框中的按钮，显示对照预览窗口，如图7-58所示。

对话框中各选项的含义如下。

大小：设定彩色玻璃块的大小。

光源强度：设定彩色玻璃的光源的强度。强度越小，显示越暗；强度越大，显示越亮。

焊接宽度：设定玻璃块焊接处的宽度。

焊接颜色：设定玻璃块焊接处的颜色。

三维照明：显示彩色玻璃图像的三维照明效果。

4．虚光

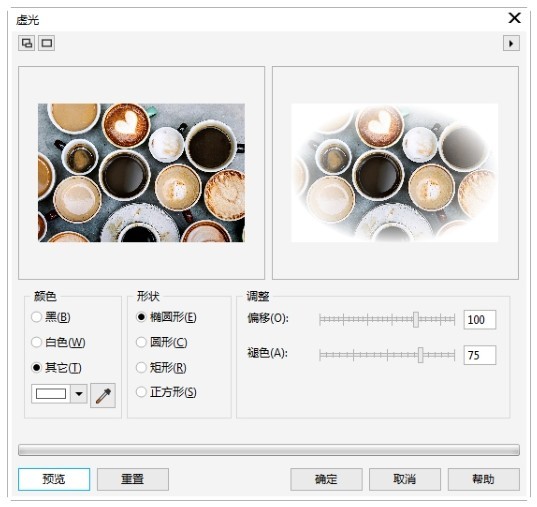

选择“位图 > 创造性 > 虚光”命令，弹出“虚光”对话框，单击对话框中的按钮，显示对照预览窗口，如图7-59所示。

对话框中各选项的含义如下。

颜色：设定光照的颜色。

形状：设定光照的形状。

偏移：设定框架的大小。

褪色：设定图像与虚光框架的混合程度。

图7-58

图7-59

7.2.7　扭曲

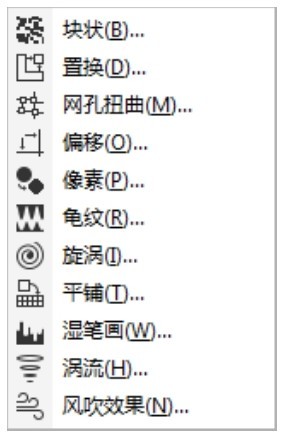

选中位图，选择“位图 > 扭曲”子菜单下的命令，如图7-60所示，CorelDRAW X8提供了11种不同的扭曲效果。下面介绍几种常用的扭曲效果。

图7-60

1．块状

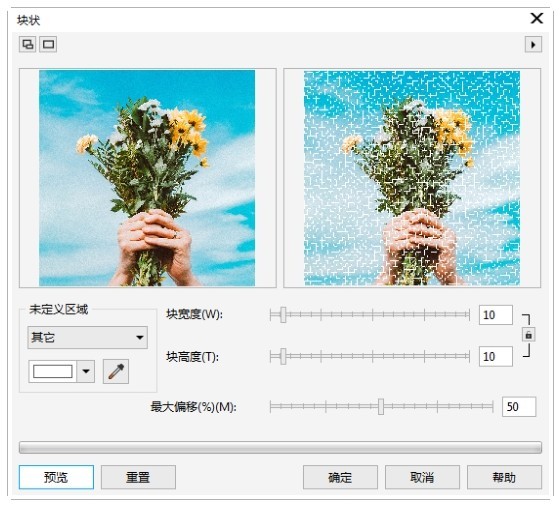

选择“位图 > 扭曲 > 块状”命令，弹出“块状”对话框，单击对话框中的按钮，显示对照预览窗口，如图7-61所示。

对话框中各选项的含义如下。

未定义区域：在其下拉列表中可以设定背景部分的颜色。

块宽度、块高度：设定块状图像的尺寸大小。

最大偏移：设定块状图像的打散程度。

2．置换

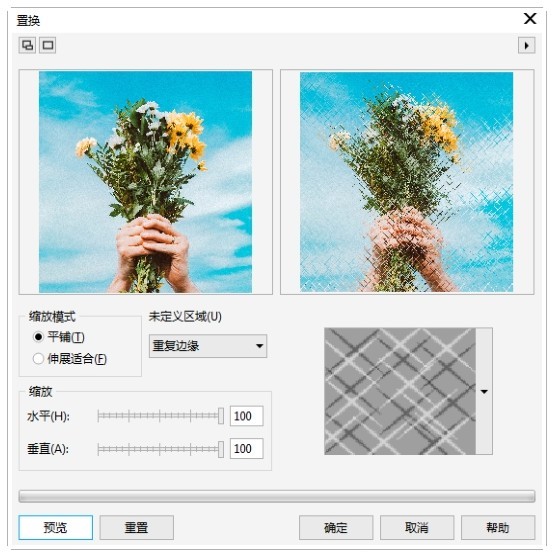

选择“位图 > 扭曲 > 置换”命令，弹出“置换”对话框，单击对话框中的按钮，显示对照预览窗口，如图7-62所示。

对话框中各选项的含义如下。

缩放模式：可以选择“平铺”或“伸展适合”两种模式。

 ：可以选择置换的图形。

图7-61

图7-62

3．像素

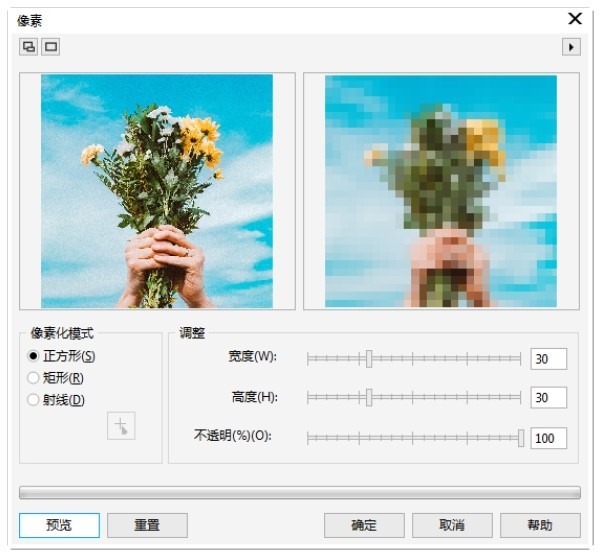

选择“位图 > 扭曲 > 像素”命令，弹出“像素”对话框，单击对话框中的按钮，显示对照预览窗口，如图7-63所示。

对话框中各选项的含义如下。

像素化模式：当选择“射线”模式时，可以在预览窗口中设定像素化的中心点。

宽度、高度：设定像素色块的大小。

不透明：设定像素色块的不透明度，数值越小，色块就越透明。

4．龟纹

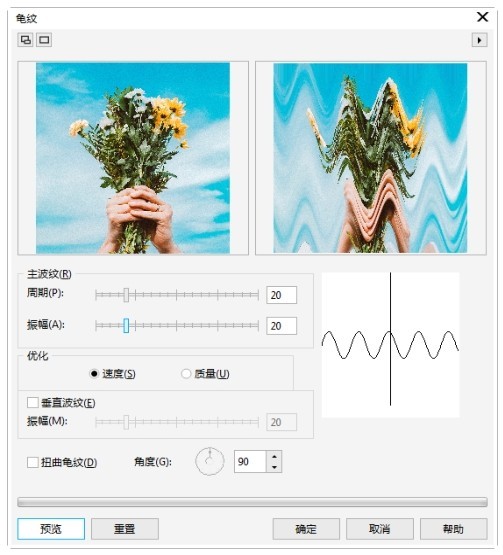

选择“位图 > 扭曲 > 龟纹”命令，弹出“龟纹”对话框，单击对话框中的按钮，显示对照预览窗口，如图7-64所示。

对话框中选项的含义如下。

周期、振幅：默认的波纹是与图像的顶端和底端平行的。拖曳滑块，可以设定波纹的周期和振幅，在右边可以看到波纹的形状。

图7-63

图7-64
