CorelDRAW X8提供了丰富的轮廓线和填充设置，可以制作出精美的轮廓线和填充效果。下面具体介绍编辑轮廓线和均匀填充的方法和技巧。

4.1.1　课堂案例——绘制卡通图标

【案例学习目标】学习使用几何形状工具和填充工具绘制卡通图标。

【案例知识要点】使用多边形工具、椭圆形工具和文字工具绘制图标背景，使用贝塞尔工具、椭圆形工具和填充工具绘制猫图形，效果如图4-1所示。

【效果所在位置】Ch04\效果\绘制卡通图标.cdr。

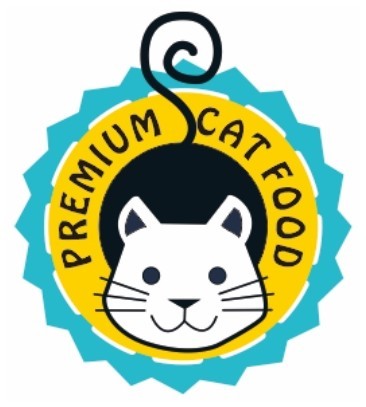

图4-1

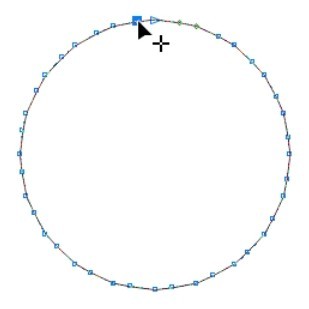

（1）按Ctrl+N组合键，新建一个A4页面。选择“多边形”工具，在属性栏的“点数或边数” 框中设置数值为20，按Enter键，在适当的位置绘制一个图形，如图4-2所示。

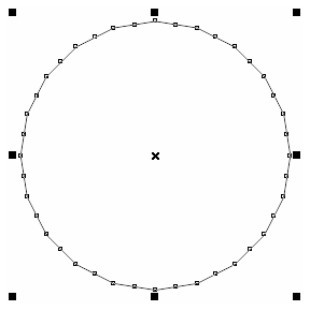

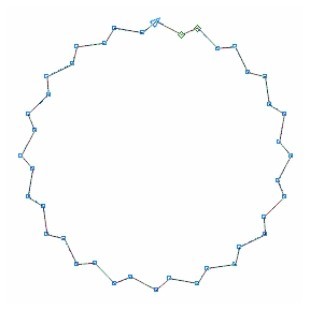

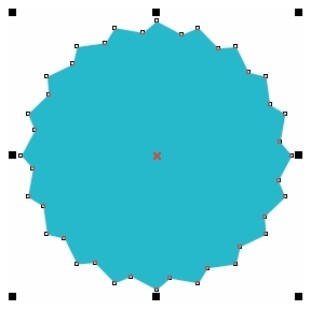

（2）选择“形状”工具，选取需要的节点，如图4-3所示，向内拖曳节点到适当的位置，效果如图4-4所示。设置图形颜色的CMYK值为68、0、22、0，填充图形，并去除图形的轮廓线，效果如图4-5所示。

图4-2

图4-3

图4-4

图4-5

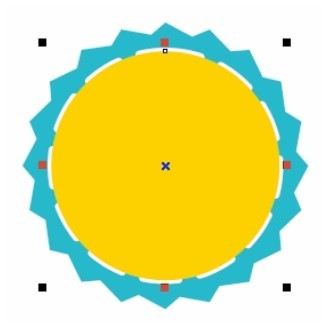

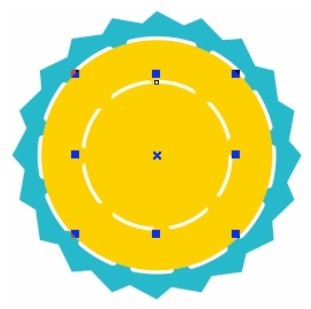

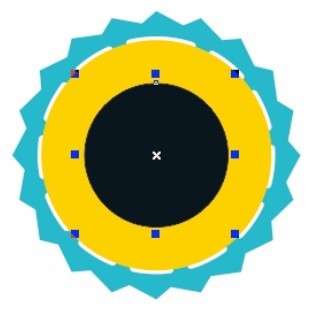

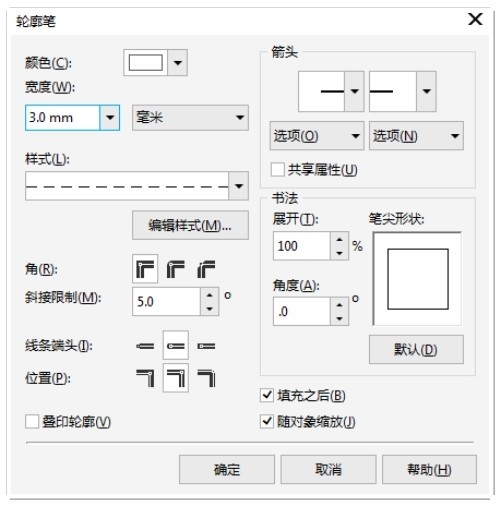

（3）选择“椭圆形”工具，按住Ctrl键的同时，绘制一个圆形。设置图形颜色的CMYK值为0、20、100、0，填充图形，按F12键，弹出“轮廓笔”对话框，在“颜色”选项中设置轮廓线颜色为白色，其他选项的设置如图4-6所示。单击“确定”按钮，效果如图4-7所示。

（4）选择“选择”工具，按数字键盘上的+键，复制图形。按住Shift键的同时，拖曳图形右上方的控制手柄，将其等比例缩小，如图4-8所示。设置图形颜色的CMYK值为95、86、75、64，填充图形，并去除图形的轮廓线，效果如图4-9所示。

图4-6

图4-7

图4-8

图4-9

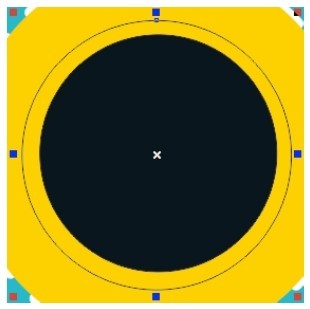

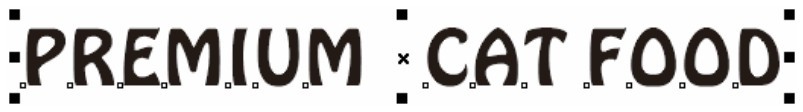

（5）选择“椭圆形”工具，按住Ctrl键的同时，绘制一个圆形，如图4-10所示。选择“文本”工具，输入需要的文字。选择“选择”工具，在属性栏中选择合适的字体并设置文字大小，效果如图4-11所示。

图4-10

图4-11

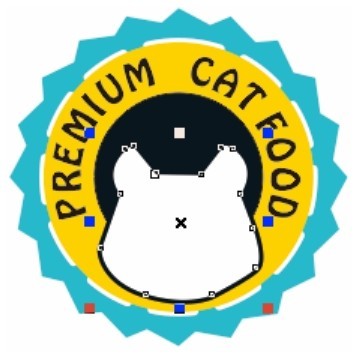

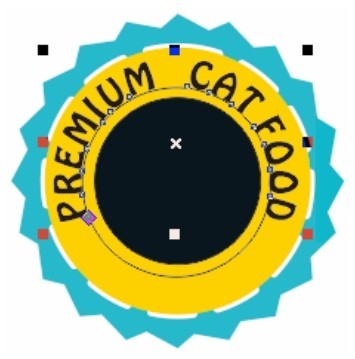

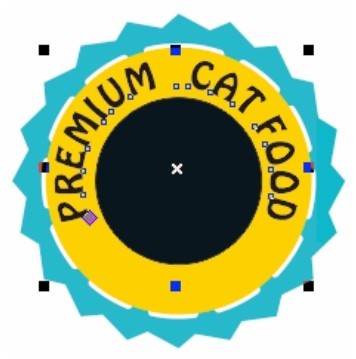

（6）选择“文本 > 使文本适合路径”命令，将文字拖曳至路径上，如图4-12所示，单击鼠标左键，文本绕路径排列，效果如图4-13所示。选择“选择”工具，选取圆形，在“CMYK调色板”中的“无填充”按钮上单击鼠标右键，去除图形的轮廓线，效果如图4-14所示。

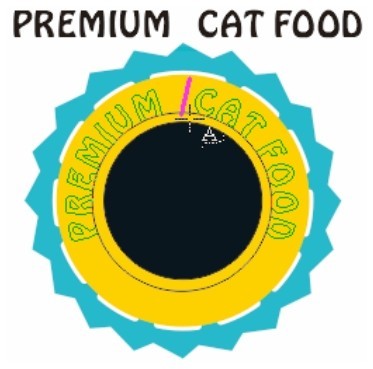

图4-12

图4-13

图4-14

（7）选择“贝塞尔”工具，在适当的位置绘制一个图形，如图4-15所示。设置图形颜色为白色，填充图形。按F12键，弹出“轮廓笔”对话框，在“颜色”选项中设置轮廓线颜色的CMYK值为95、86、75、64，其他选项的设置如图4-16所示，单击“确定”按钮，效果如图4-17所示。

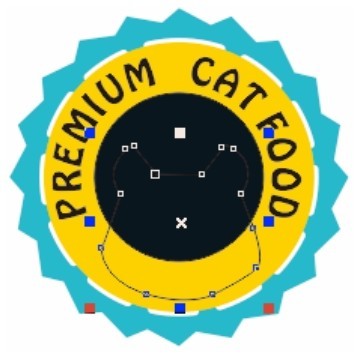

图4-15

图4-16

图4-17

（8）选择“椭圆形”工具，按住Ctrl键的同时，绘制一个圆形。设置图形颜色的CMYK值为91、85、58、32，填充图形。按F12键，弹出“轮廓笔”对话框，在“颜色”选项中设置轮廓线颜色的CMYK值为98、89、80、73，其他选项的设置如图4-18所示，单击“确定”按钮，效果如图4-19所示。选择“选择”工具，按数字键盘上的+键，复制图形。按住Shift键的同时，水平向右拖曳图形到适当的位置，效果如图4-20所示。

图4-18

图4-19

图4-20

（9）选择“贝塞尔”工具，在适当的位置绘制一个图形，设置图形颜色的CMYK值为95、86、75、64，填充图形，并去除图形的轮廓线，如图4-21所示。

（10）选择“2点线”工具，绘制一条直线，按F12键，弹出“轮廓笔”对话框，在“颜色”选项中设置轮廓线颜色的CMYK值为95、86、75、64，其他选项的设置如图4-22所示，单击“确定”按钮，效果如图4-23所示。

图4-21

图4-22

图4-23

（11）选择“贝塞尔”工具，在适当的位置绘制一条线，按F12键，弹出“轮廓笔”对话框，在“颜色”选项中设置轮廓线颜色的CMYK值为95、86、75、64，其他选项的设置如图4-24所示，单击“确定”按钮，效果如图4-25所示。

图4-24

图4-25

（12）选择“2点线”工具，绘制一条直线，按F12键，弹出“轮廓笔”对话框，在“颜色”选项中设置轮廓线颜色的CMYK值为95、86、75、64，其他选项的设置如图4-26所示，单击“确定”按钮，效果如图4-27所示。

图4-26

图4-27

（13）选择“选择”工具，再次单击图形，使其处于旋转状态，按数字键盘上的+键，复制一个图形。将旋转中心拖曳到适当的位置，拖曳右下角的控制手柄，将图形旋转到需要的角度，如图4-28所示。用相同的方法绘制其他图形，并分别填充适当的颜色，效果如图4-29所示。

（14）选择“贝塞尔”工具，在适当的位置绘制一个图形，设置图形颜色的CMYK值为95、86、75、64，填充图形，效果如图4-30所示。选择“选择”工具，按数字键盘上的+键，复制图形。单击属性栏中的“水平镜像”按钮，水平翻转复制的图形，将其拖曳到适当的位置，效果如图4-31所示。

图4-28

图4-29

图4-30

图4-31

（15）选择“贝塞尔”工具，在适当的位置绘制一条曲线，按 F12键，弹出“轮廓笔”对话框，在“颜色”选项中设置轮廓线颜色的CMYK值为95、86、75、64，其他选项的设置如图4-32所示，单击“确定”按钮，效果如图4-33所示。卡通图标绘制完成。

图4-32

图4-33

4.1.2　使用轮廓工具

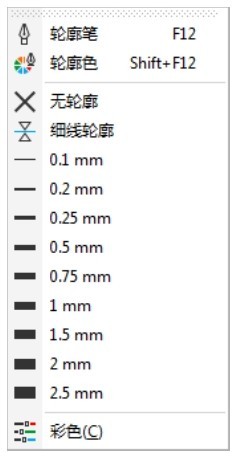

单击“轮廓笔”工具，弹出“轮廓”工具的展开工具栏，如图4-34所示。

图4-34

展开工具栏中的“轮廓笔”工具，可以编辑图形对象的轮廓线；“轮廓色”工具可以编辑图形对象的轮廓线颜色；11个按钮都是设置图形对象的轮廓宽度的，分别是无轮廓、细线轮廓、0.1mm、0.2mm、0.25mm、0.5mm、0.75mm、1mm、1.5mm、2mm和2.5mm;“彩色”工具，可以弹出“颜色”泊坞窗，对图形的轮廓线颜色进行编辑。

4.1.3　设置轮廓线的颜色

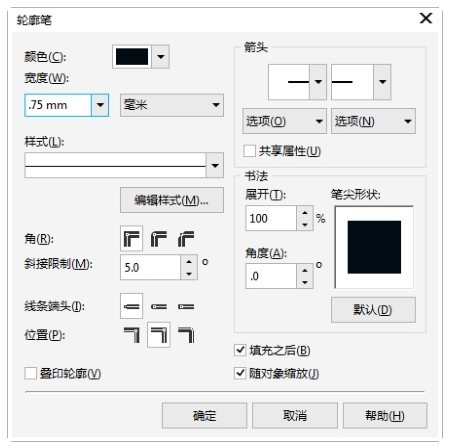

绘制一个图形对象，并使图形对象处于选取状态，单击“轮廓笔”工具，弹出“轮廓笔”对话框，如图4-35所示。

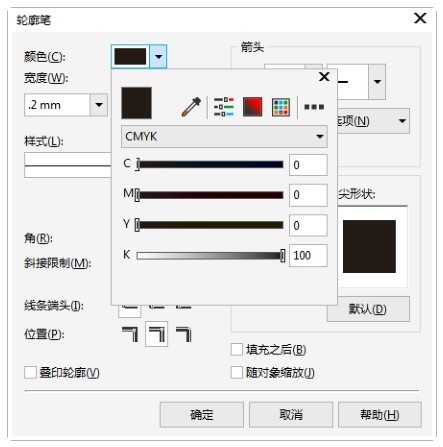

在“轮廓笔”对话框中，“颜色”选项可以设置轮廓线的颜色，在CorelDRAW X8的默认状态下，轮廓线被设置为黑色。在颜色列表框右侧的按钮上单击鼠标左键，打开颜色下拉列表，如图4-36所示，在颜色下拉列表中可以调配自己需要的颜色。

图4-35

图4-36

设置好需要的颜色后，单击“确定”按钮，可以改变轮廓线的颜色。

提示

图形对象在选取状态下，直接在调色板中需要的颜色上单击鼠标右键，可以快速填充轮廓线颜色。

4.1.4　设置轮廓线的粗细及样式

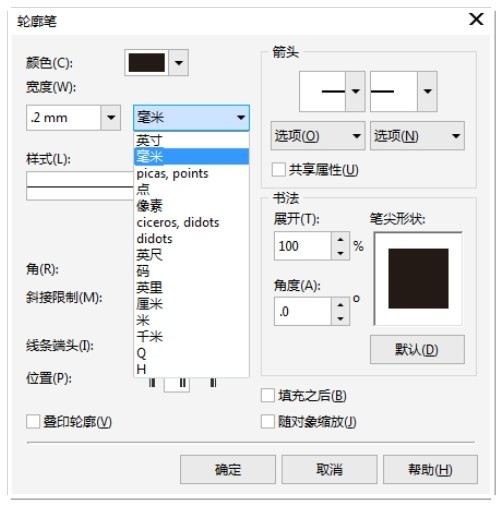

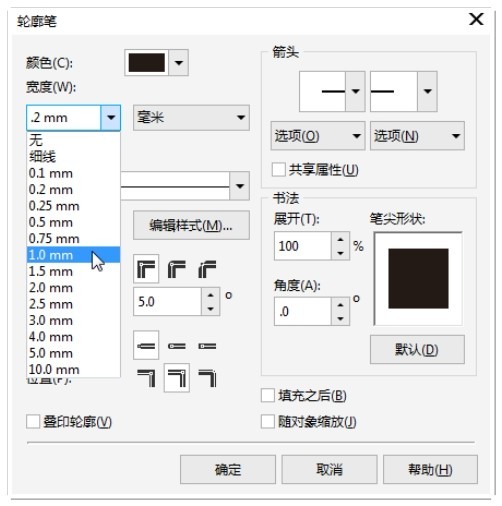

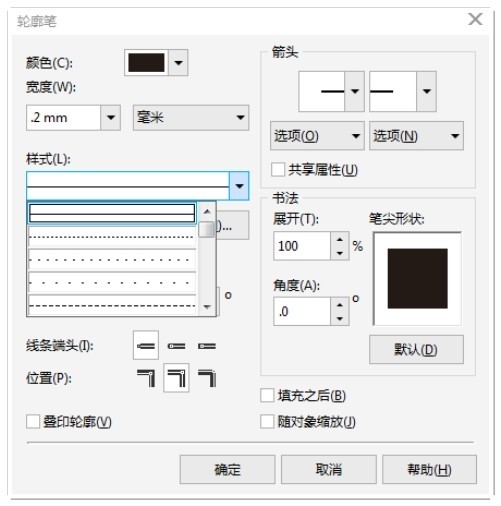

在“轮廓笔”对话框中，“宽度”选项可以设置轮廓线的宽度值和宽度的度量单位。在左侧的三角按钮上单击鼠标左键，弹出下拉列表，可以选择宽度数值，如图4-37所示，也可以在数值框中直接输入宽度数值。在右侧的三角按钮上单击鼠标左键，弹出下拉列表，可以选择宽度的度量单位，如图4-38所示。在“样式”选项右侧的三角按钮上单击鼠标左键，弹出下拉列表，可以选择轮廓线的样式，如图4-39所示。

图4-37

图4-38

图4-39

4.1.5　设置轮廓线角的样式及端头样式

在“轮廓笔”对话框中，“角”设置区可以设置轮廓线角的样式，如图4-40所示。“角”设置区提供了3种拐角的方式，它们分别是斜接角、圆角和斜角。

将轮廓线的宽度增加，因为较细的轮廓线在设置拐角后效果不明显。3种拐角的效果如图4-41所示。

图4-40

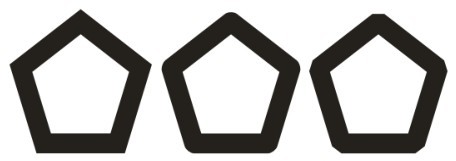

图4-41

在“轮廓笔”对话框中，“线条端头”设置区可以设置线条端头的样式，如图4-42所示。3种样式分别是方形端头、圆形端头、延伸方形端头。分别选择3种端头样式，效果如图4-43所示。

图4-42

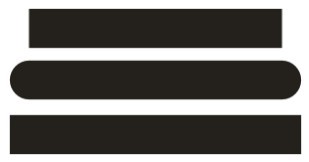

图4-43

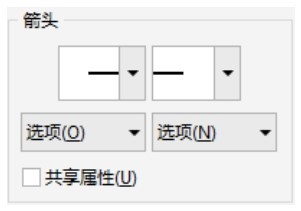

在“轮廓笔”对话框中，“箭头”设置区可以设置线条两端的箭头样式，如图4-44所示。“箭头”设置区中提供了两个样式框，左侧的样式框用来设置箭头样式，单击样式框上的三角按钮，弹出“箭头样式”列表，如图4-45所示。右侧的样式框用来设置箭尾样式，单击样式框上的三角按钮，弹出“箭尾样式”列表，如图4-46所示。

图4-44

图4-45

图4-46

使用“填充之后”选项会将图形对象的轮廓置于图形对象的填充之后。图形对象的填充会遮挡图形对象的轮廓颜色，只能观察到轮廓的一段宽度的颜色。

使用“随对象缩放”选项缩放图形对象时，图形对象的轮廓线会根据图形对象的大小而改变，使图形对象的整体效果保持不变。如果不选择此选项，在缩放图形对象时，图形对象的轮廓线不会根据图形对象的大小而改变，轮廓线和填充不能保持原图形对象的效果，图形对象的整体效果就会被破坏。

4.1.6　使用调色板填充颜色

调色板是给图形对象填充颜色的最快途径。通过选取调色板中的颜色，可以把一种新颜色快速填充给图形对象。在CorelDRAW X8中提供了多种调色板，选择“窗口 > 调色板”命令，将弹出可供选择的多种颜色调色板。CorelDRAW X8在默认状态下使用的是CMYK调色板。

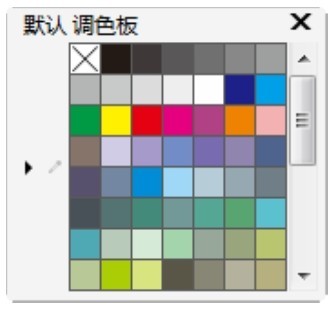

调色板一般在屏幕的右侧，使用“选择”工具选中屏幕右侧的条形色板，如图4-47所示，用鼠标左键拖曳条形色板到屏幕的中间，变化后的调色板如图4-48所示。

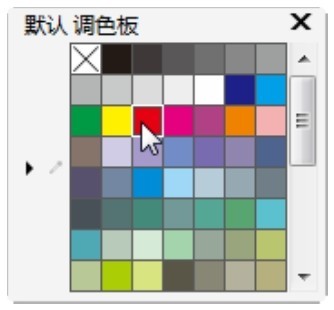

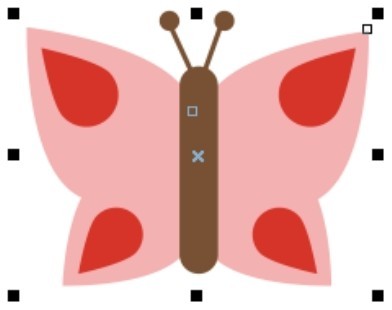

使用“选择”工具选中要填充的图形对象，如图4-49所示。在调色板中选中的颜色上单击鼠标左键，如图4-50所示，图形对象的内部即被选中的颜色填充，如图4-51所示。单击调色板中的“无填充”按钮，可取消对图形对象内部的颜色填充。

图4-48

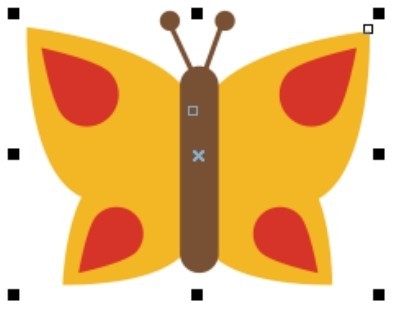

图4-49

图4-47

图4-50

图4-51

选取需要的图形，如图4-52所示。在调色板中选中的颜色上单击鼠标右键，如图4-53所示，图形对象的轮廓线即被选中的颜色填充。设置适当的轮廓宽度，效果如图4-54所示。

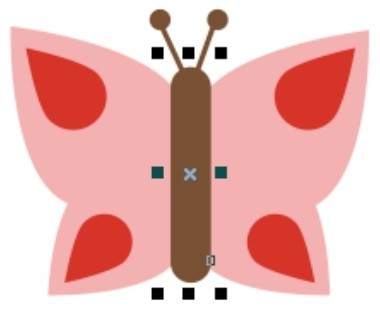

图4-52

图4-53

图4-54

技巧

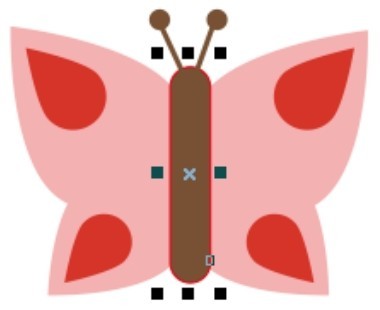

选中调色板中的色块，按住鼠标左键不放拖曳色块到图形对象上，松开鼠标左键，也可填充对象。

4.1.7　均匀填充对话框

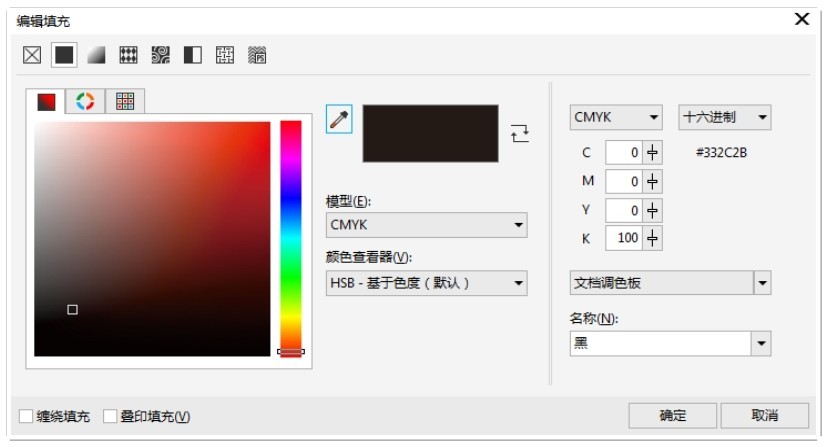

选择“编辑填充”工具，弹出“编辑填充”对话框，单击“均匀填充”按钮，或按Shift+F11组合键，弹出“编辑填充”对话框，可以在对话框中设置需要的颜色。

对话框中的3种设置颜色的方式分别为模型、混合器和调色板。具体设置如下。

1．模型

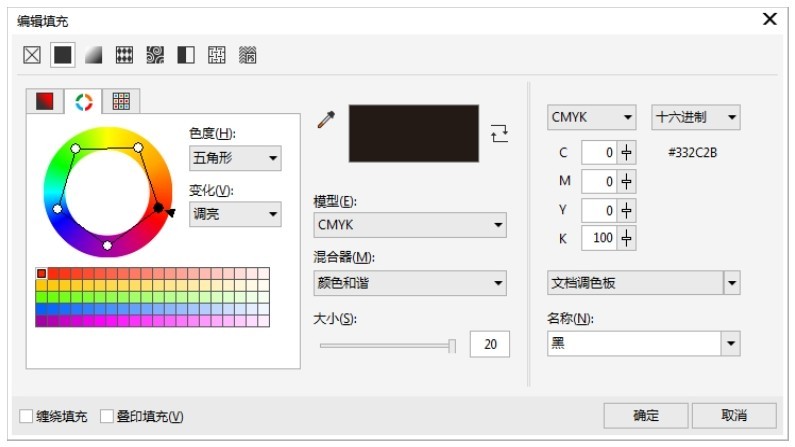

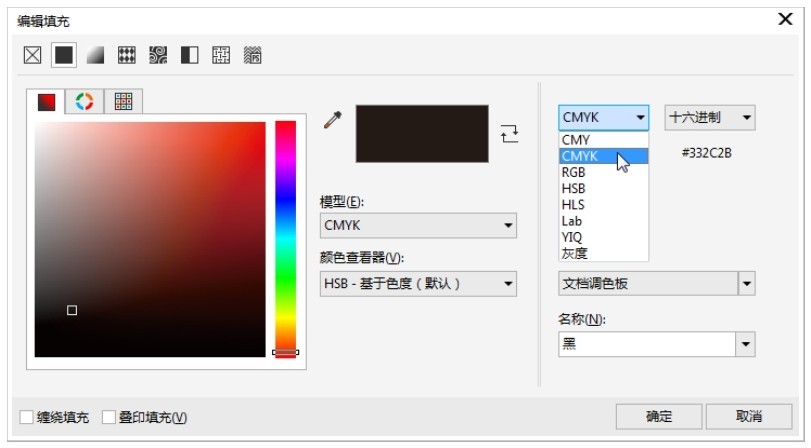

模型设置框如图4-55所示，在设置框中提供了完整的色谱。通过操作颜色关联控件可更改颜色，也可以通过在颜色模式的各参数值框中设置数值来设定需要的颜色。在设置框中还可以选择不同的颜色模式，模型设置框默认的是CMYK模式，如图4-56所示。

图4-55

图4-56

调配好需要的颜色后，单击“确定”按钮，可以将需要的颜色填充到图形对象中。

技巧

如果有经常需要使用的颜色，调配好需要的颜色后，单击对话框中的“加到调色板”按钮，可以将颜色添加到调色板中。下一次使用时就不需要再次调配了，直接从调色板中调用即可。

2．混合器

混合器设置框如图4-57所示，混合器设置框是通过组合其他颜色的方式来生成新颜色，通过转动色环或从“色度”选项的下拉列表中选择各种形状，设置需要的颜色。从“变化”选项的下拉列表中选择各种选项，可以调整颜色的明度。调整“大小”选项下的滑动块可以使选择的颜色更丰富。

图4-57

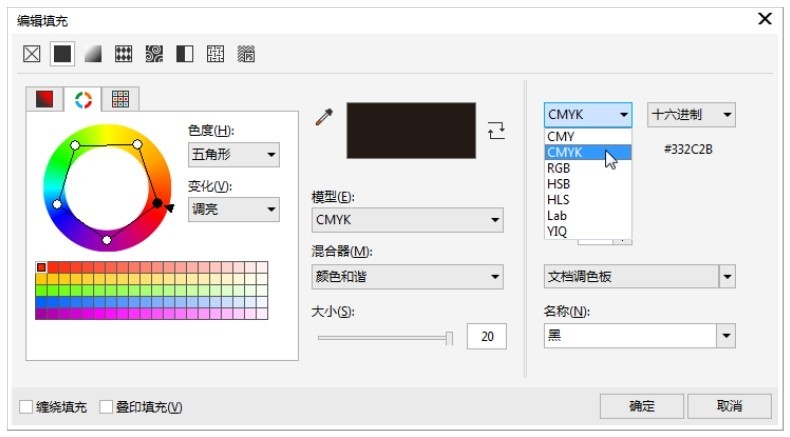

可以通过在颜色模式的各参数值框中设置数值来设定需要的颜色。在设置框中还可以选择不同的颜色模式，混合器设置框默认的是CMYK模式，如图4-58所示。

图4-58

3．调色板

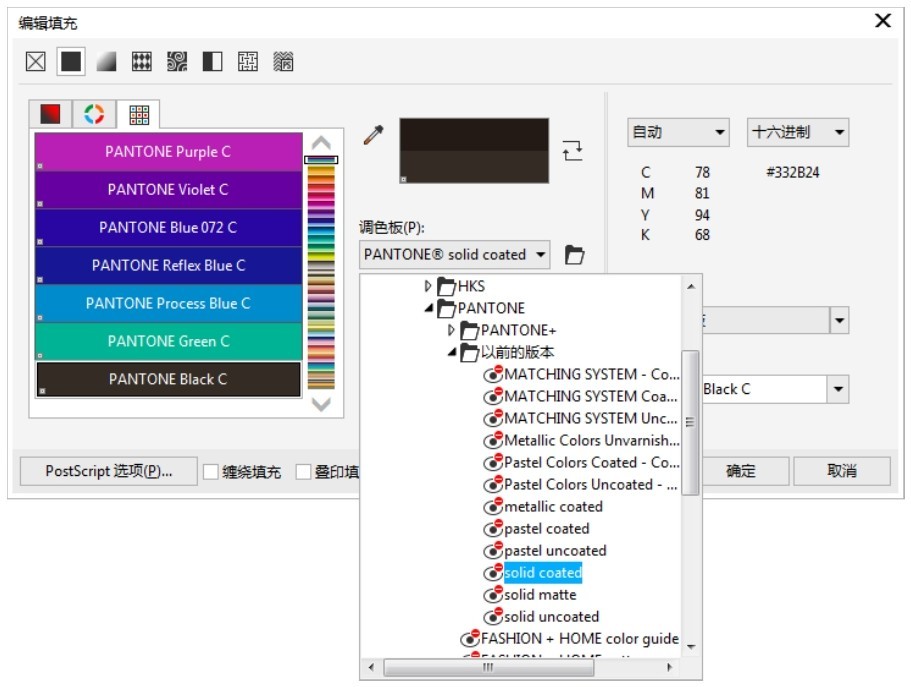

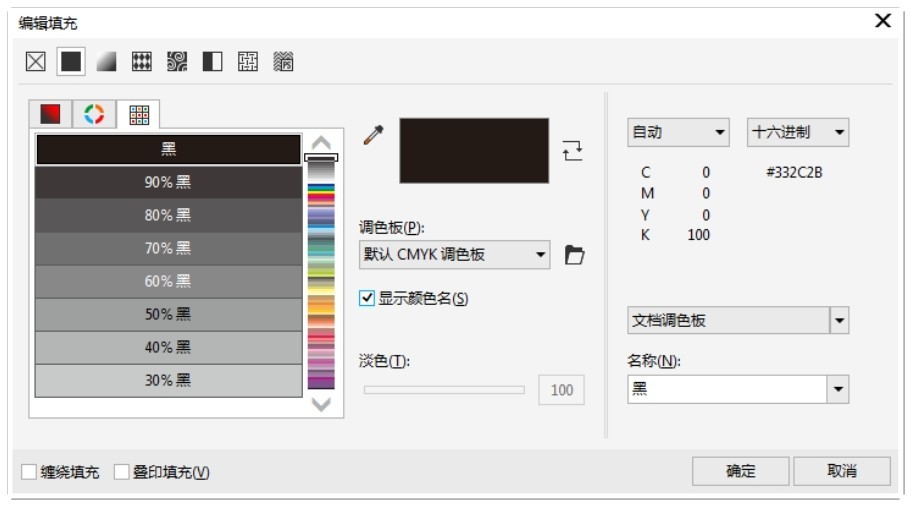

调色板设置框如图4-59所示，调色板设置框是通过CorelDRAW X8中已有颜色库中的颜色来填充图形对象的，在“调色板”选项的下拉列表中可以选择需要的颜色库，如图4-60所示。

图4-59

图4-60

在色板中的颜色上单击鼠标左键就可以选中需要的颜色，调整“淡色”选项下的滑动块可以使选择的颜色变淡。调配好需要的颜色后，单击“确定”按钮，可以将需要的颜色填充到图形对象中。

4.1.8　使用“颜色泊坞窗”填充

“颜色泊坞窗”是为图形对象填充颜色的辅助工具，特别适合在实际工作中应用。

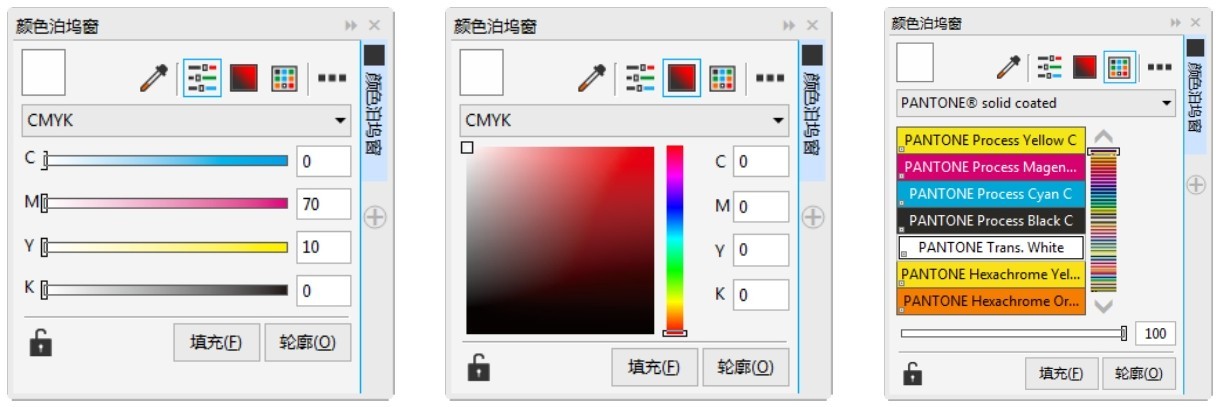

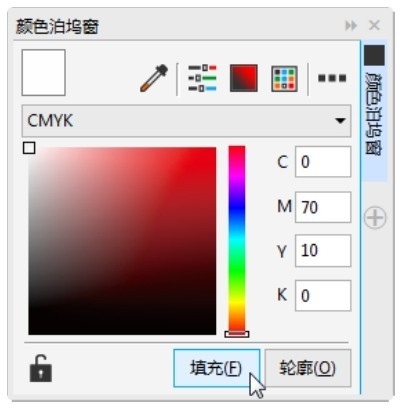

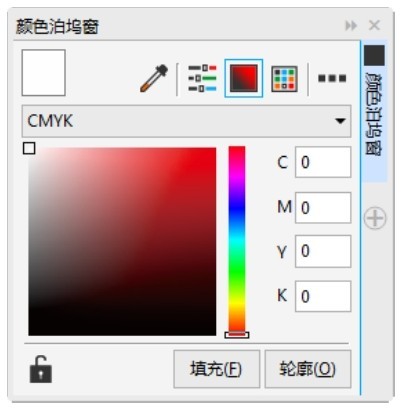

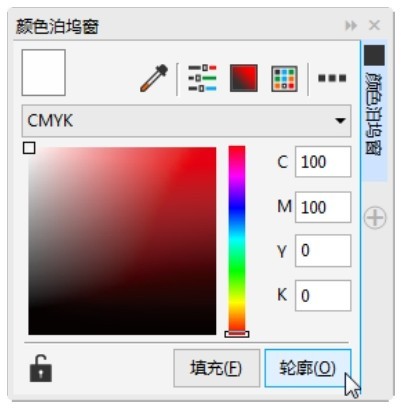

单击工具箱下方的“快速自定”按钮，添加“彩色”工具，弹出“颜色泊坞窗”，如图4-61所示。绘制一个笑脸，如图4-62所示。在“颜色泊坞窗”中调配颜色，如图4-63所示。

图4-61

图4-62

图4-63

调配好颜色后，单击“填充”按钮，如图4-64所示，颜色填充到笑脸的内部，效果如图4-65所示。也可在调配好颜色后，单击“轮廓”按钮，如图4-66所示，填充颜色到笑脸的轮廓线，效果如图4-67所示。

图4-64

图4-65

图4-66

图4-67

“颜色泊坞窗”的右上角的3个按钮分别是“显示颜色滑块”“显示颜色查看器”“显示调色板”。分别单击这3个按钮可以选择不同的调配颜色的方式，如图4-68所示。

图4-68
