在CorelDRAW X8中绘制出的作品都是由几何对象构成的，而几何对象的构成元素是直线和曲线。通过学习绘制直线和曲线，读者可以进一步掌握CorelDRAW X8强大的绘图功能。

3.1.1　课堂案例——绘制卡通猫

【案例学习目标】学习使用3点曲线工具、B样条工具、2点线工具和贝塞尔工具绘制卡通猫。

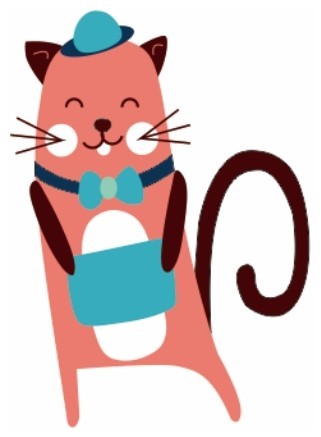

【案例知识要点】使用贝塞尔工具和钢笔工具绘制卡通猫身体及尾巴，使用3点曲线工具、B样条工具、2点线工具绘制装饰图形，使用轮廓笔对话框填充图形，效果如图3-1所示。

【效果所在位置】Ch03\效果\绘制卡通猫.cdr。

图3-1

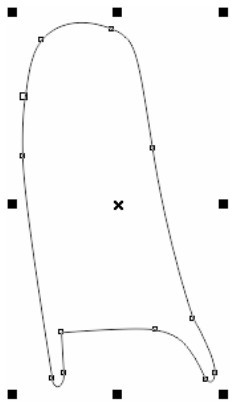

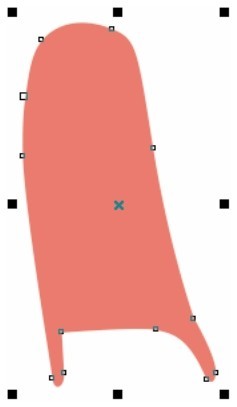

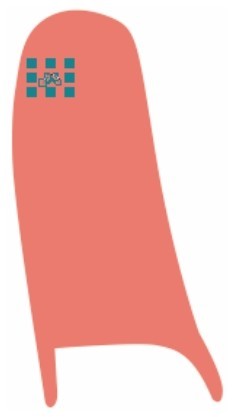

（1）按Ctrl+N组合键，新建一个A4页面。选择“贝塞尔”工具，在适当的位置绘制一个图形，如图3-2所示。设置图形颜色的CMYK值为2、64、47、0，填充图形，在“无填充”按钮上单击鼠标右键，去除图形的轮廓线，效果如图3-3所示。

图3-2

图3-3

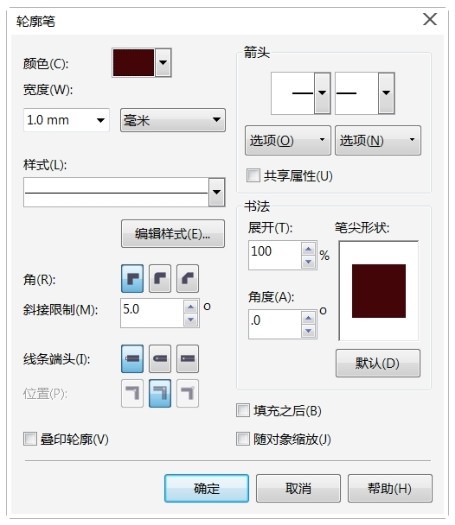

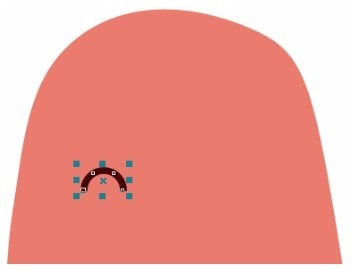

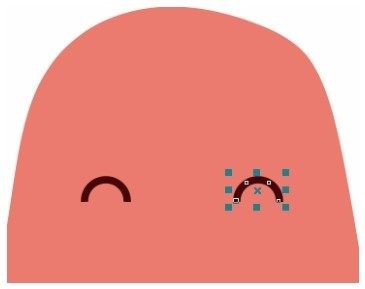

（2）选择“3点曲线”工具，在适当的位置绘制一条曲线，如图3-4所示。按F12键，弹出“轮廓笔”对话框，在“颜色”选项中设置轮廓线颜色的CMYK值为62、100、100、59，其他选项的设置如图3-5所示，单击“确定”按钮，效果如图3-6所示。

图3-4

图3-5

图3-6

（3）选择“选择”工具，按数字键盘上的+键，复制图形。按住Shift键的同时，水平向右拖曳图形到适当的位置，效果如图3-7所示。

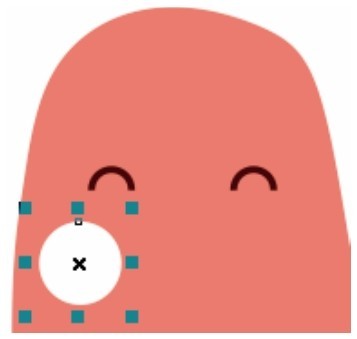

（4）选择“椭圆形”工具，按住Ctrl键的同时，绘制一个圆形。设置图形颜色为白色，填充图形，并去除图形的轮廓线，效果如图3-8所示。

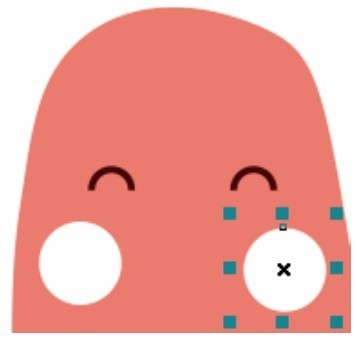

（5）选择“选择”工具，按数字键盘上的+键，复制图形。按住Shift键的同时，水平向右拖曳图形到适当的位置，效果如图3-9所示。

图3-7

图3-8

图3-9

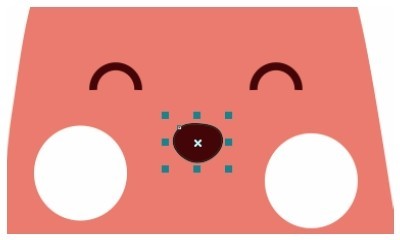

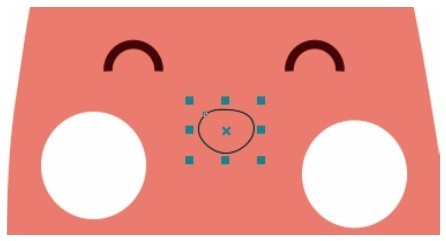

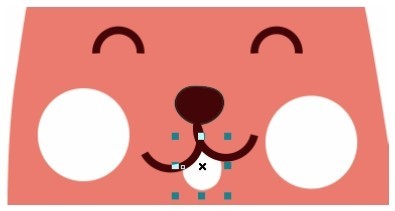

（6）选择“B样条”工具，在适当的位置绘制一个图形，如图3-10所示。设置图形颜色的CMYK值为62、100、100、59，填充图形，效果如图3-11所示。

图3-10

图3-11

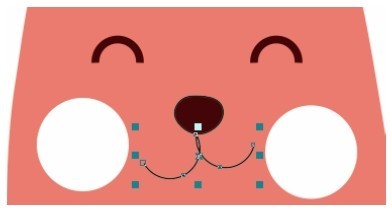

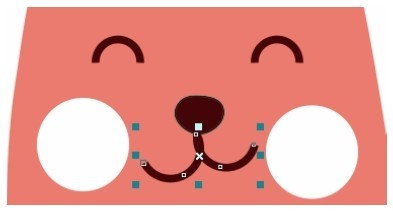

（7）选择“B样条”工具，在适当的位置绘制一条曲线，如图3-12所示。按F12键，弹出“轮廓笔”对话框，在“颜色”选项中设置轮廓线颜色的CMYK值为62、100、100、59，其他选项的设置如图3-13所示，单击“确定”按钮，效果如图3-14所示。

图3-12

图3-13

图3-14

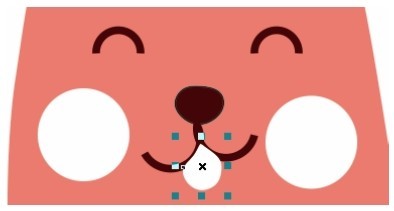

（8）选择“B样条”工具，在适当的位置绘制一个图形，设置图形颜色为白色，填充图形，并去除图形的轮廓线，效果如图3-15所示。按Ctrl+PageDown组合键，后移图形，效果如图3-16所示。

图3-15

图3-16

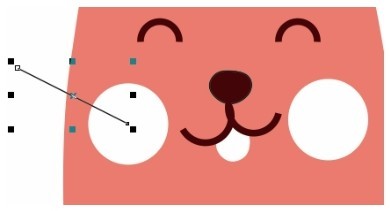

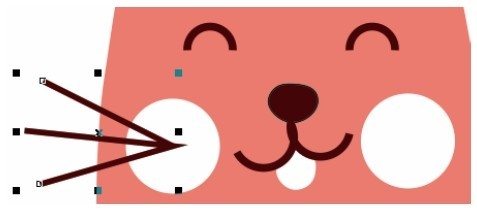

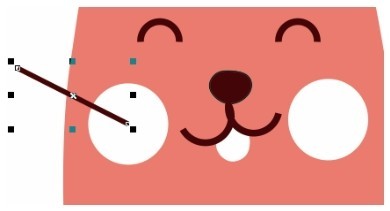

（9）选择“2点线”工具，绘制一条直线，如图3-17所示。按F12键，弹出“轮廓笔”对话框，在“颜色”选项中设置轮廓线颜色的CMYK值为62、100、100、59，其他选项的设置如图3-18所示，单击“确定”按钮，效果如图3-19所示。用相同的方法绘制其他图形，效果如图3-20所示。

图3-17

图3-18

图3-19

图3-20

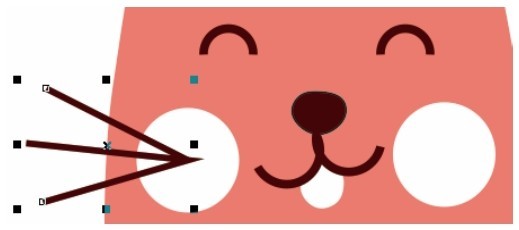

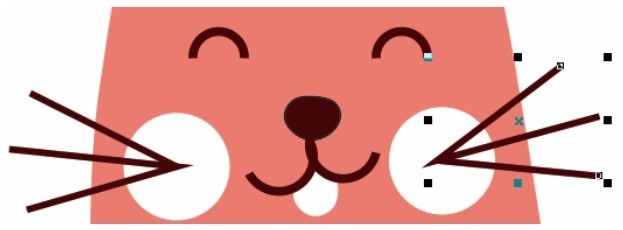

（10）选择“选择”工具，用圈选的方法选取需要的图形，如图3-21所示，按Ctrl+G组合键，将其进行群组。按数字键盘上的+键，复制图形。单击属性栏中的“水平镜像”按钮，水平翻转复制的图形，再单击属性栏中的“垂直镜像”按钮，垂直翻转复制的图形，将其拖曳到适当的位置，效果如图3-22所示。

图3-21

图3-22

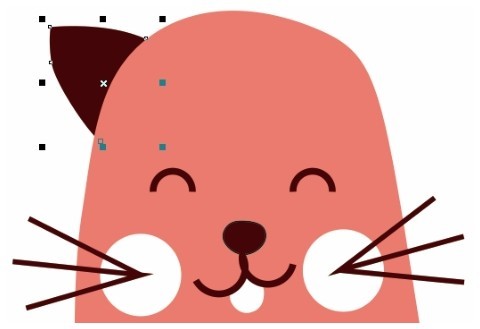

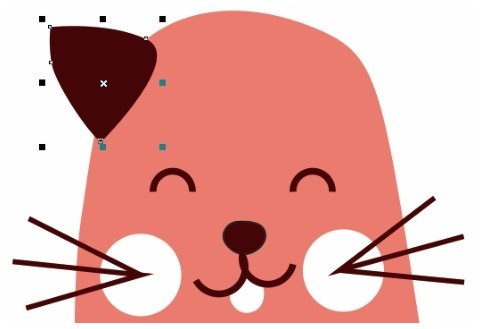

（11）选择“贝塞尔”工具，在适当的位置绘制一个图形，设置图形颜色的CMYK值为62、100、100、59，填充图形，并去除图形的轮廓线，效果如图3-23所示。连续多次按Ctrl+PageDown组合键，向后移动图形，效果如图3-24所示。

图3-23

图3-24

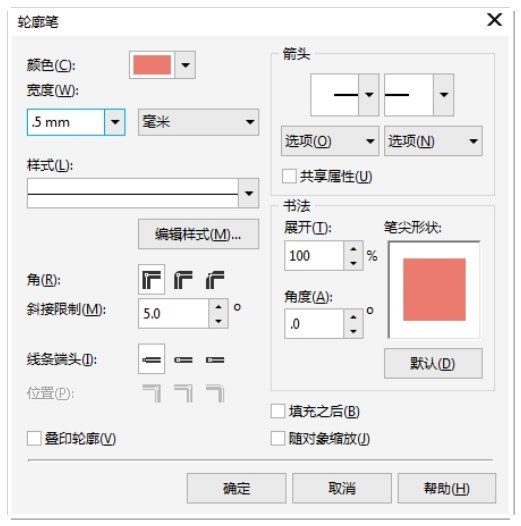

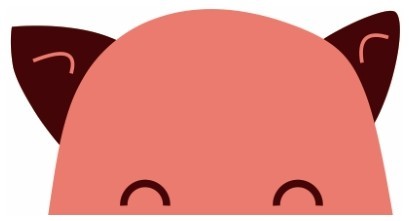

（12）选择“3点曲线”工具，绘制一条曲线，如图3-25所示。按F12键，弹出“轮廓笔”对话框，在“颜色”选项中设置轮廓线颜色的CMYK值为2、64、47、0，其他选项的设置如图3-26所示，单击“确定”按钮，效果如图3-27所示。用相同的方法绘制其他曲线，效果如图3-28所示。

图3-25

图3-26

图3-27

图3-28

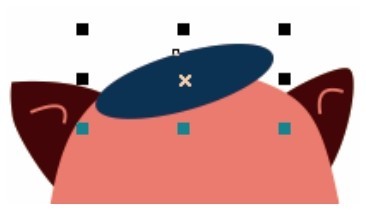

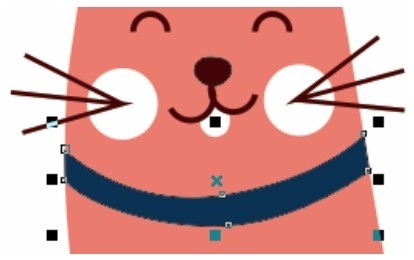

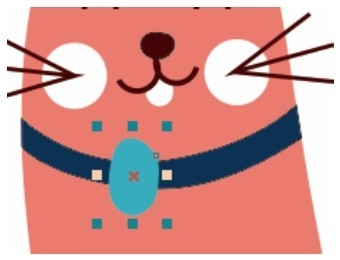

（13）选择“3点椭圆形”工具，在适当的位置绘制一个椭圆形，设置图形颜色的CMYK值为100、89、55、16，填充图形，并去除图形的轮廓线，效果如图3-29所示。

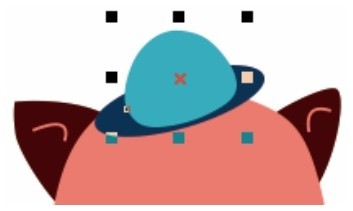

（14）选择“B样条”工具，在适当的位置绘制一个图形，设置图形颜色的CMYK值为69、11、26、0，填充图形，并去除图形的轮廓线，效果如图3-30所示。

图3-29

图3-30

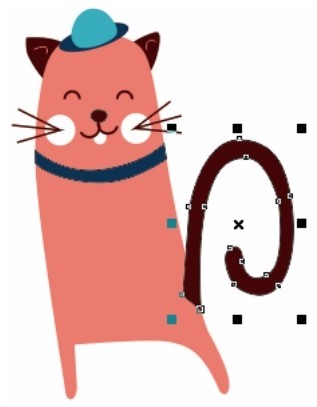

（15）选择“钢笔”工具，在适当的位置绘制图形，设置图形颜色的CMYK值为100、89、55、16，填充图形，效果如图3-31所示。用相同的方法绘制其他图形，并填充适当的颜色，效果如图3-32所示。连续多次按Ctrl+PageDown组合键，向后移动图形，效果如图3-33所示。

图3-31

图3-32

图3-33

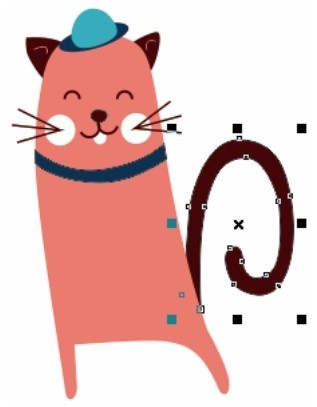

（16）选择“B样条”工具，在适当的位置绘制一个图形，设置图形颜色的CMYK值为69、11、26、0，填充图形，并去除图形的轮廓线，效果如图3-34所示。用相同的方法绘制其他图形，并分别填充适当的颜色，效果如图3-35所示。

图3-34

图3-35

3.1.2　认识曲线

在CorelDRAW X8中，曲线是矢量图形的组成部分。可以使用绘图工具绘制曲线，也可以将任何的矩形、多边形、椭圆以及文本对象转换成曲线。下面对曲线的节点、线段、控制线和控制点等概念进行讲解。

节点：构成曲线的基本要素，可以通过定位、调整节点、调整节点上的控制点来绘制和改变曲线的形状；可以通过在曲线上增加和删除节点使曲线的绘制更加简便；可以通过转换节点的性质，将直线和曲线的节点相互转换，使直线段转换为曲线段或使曲线段转换为直线段。

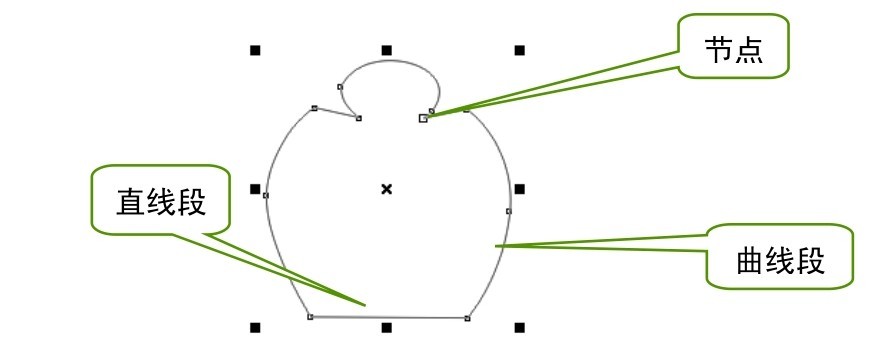

线段：指两个节点之间的部分。线段包括直线段和曲线段，直线段在转换成曲线段后，可以进行曲线特性的操作，如图3-36所示。

图3-36

控制线：在绘制曲线的过程中，节点的两端会出现蓝色的虚线。选择“形状”工具，在已经绘制好的曲线的节点上单击鼠标左键，节点的两端会出现控制线。

提示

直线段的节点没有控制线。直线段转换为曲线段后，节点上会出现控制线。

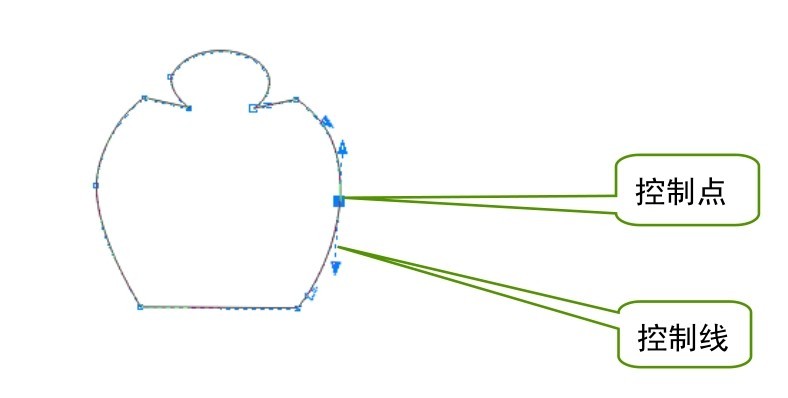

控制点：在绘制曲线的过程中，节点的两端会出现控制线，在控制线的两端是控制点。通过拖曳或移动控制点可以调整曲线的弯曲程度，如图3-37所示。

图3-37

3.1.3　贝塞尔工具

“贝塞尔”工具可以绘制平滑、精确的曲线。可以通过确定节点和改变控制点的位置来控制曲线的弯曲度。可以使用节点和控制点对绘制完的直线或曲线进行精确的调整。

1．绘制直线和折线

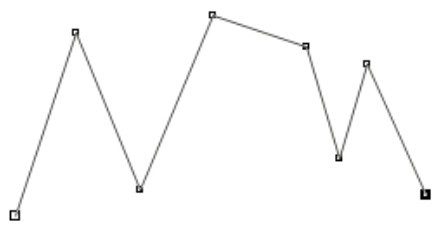

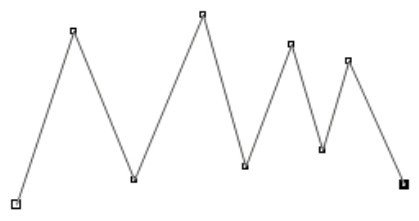

选择“贝塞尔”工具，在绘图页面中单击鼠标左键以确定直线的起点，拖曳鼠标光标到需要的位置，再单击鼠标左键以确定直线的终点，绘制出一段直线。只要确定下一个节点，就可以绘制出折线的效果，如果想绘制出多个折角的折线，只要继续确定节点即可，如图3-38所示。

如果双击折线上的节点，将删除这个节点，折线的另外两个节点将自动连接，效果如图3-39所示。

图3-38

图3-39

2．绘制曲线

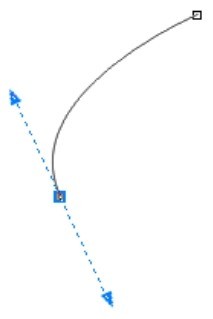

选择“贝塞尔”工具，在绘图页面中按住鼠标左键并拖曳以确定曲线的起点，松开鼠标左键，这时该节点的两边出现控制线和控制点，如图3-40所示。

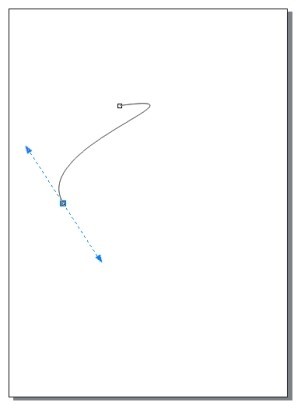

将鼠标的光标移动到需要的位置按住鼠标左键，在两个节点间出现一条曲线段，拖曳鼠标，第2个节点的两边出现控制线和控制点，控制线和控制点会随着光标的移动而发生变化，曲线的形状也会随之发生变化，调整到需要的效果后松开鼠标左键，如图3-41所示。

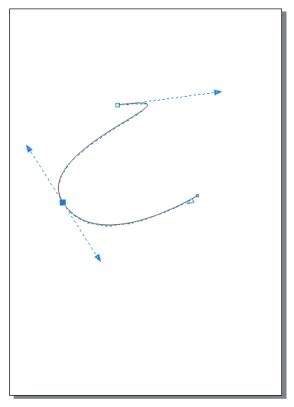

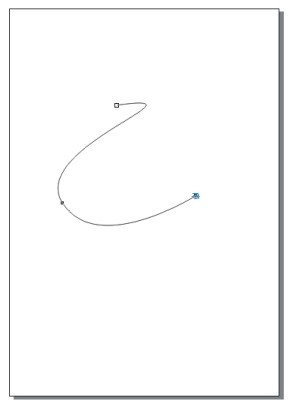

在下一个需要的位置单击鼠标左键后，将出现一条连续的平滑曲线，如图3-42所示。用“形状”工具在第2个节点处单击鼠标左键，出现控制线和控制点，效果如图3-43所示。

图3-40

图3-41

图3-42

图3-43

技巧

当确定一个节点后，在这个节点上双击，再单击确定下一个节点后出现直线。当确定一个节点后，在这个节点上双击，在要添加下一个节点的位置处拖曳出现曲线。

3.1.4　艺术笔工具

在CorelDRAW X8中，使用“艺术笔”工具可以绘制出多种精美的线条和图形，可以模仿画笔的真实效果，在画面中产生丰富的变化。通过使用“艺术笔”工具可以绘制出不同风格的设计作品。

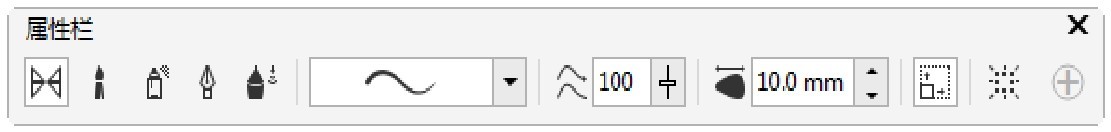

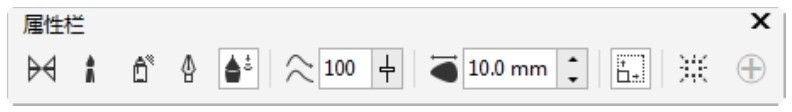

选择“艺术笔”工具，属性栏如图3-44所示。属性栏中包含了5种模式，分别是“预设”模式、“笔刷”模式、“喷涂”模式、“书法”模式和“压力”模式。下面具体介绍这5种模式。

图3-44

1．预设模式

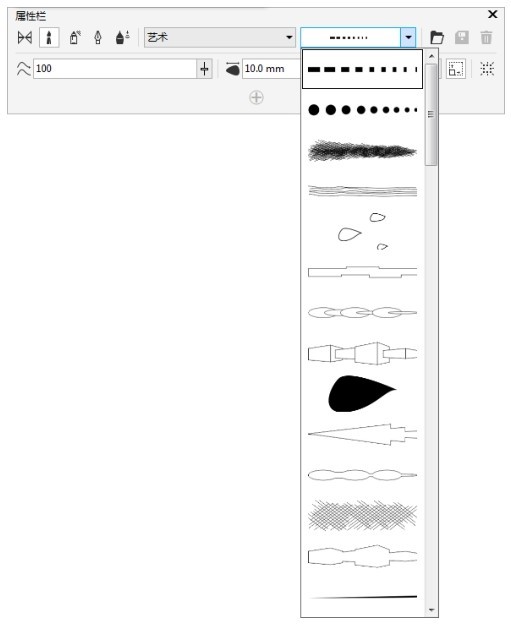

预设模式提供了多种线条类型，并且可以改变曲线的宽度。单击属性栏的“预设笔触”右侧的按钮，弹出其下拉列表，如图3-45所示。在线条列表框中选择需要的线条类型。

单击属性栏中的“手绘平滑”设置区，弹出滑动条，拖曳滑动条或输入数值可以调节绘图时线条的平滑程度。在“笔触宽度”框中输入数值可以设置曲线的宽度。选择“预设”模式和线条类型后，鼠标的光标变为形状，在绘图页面中按住鼠标左键并拖曳，可以绘制出封闭的线条图形。

2．笔刷模式

笔刷模式提供了多种颜色样式的画笔，将画笔运用在绘制的曲线上，可以绘制出漂亮的效果。

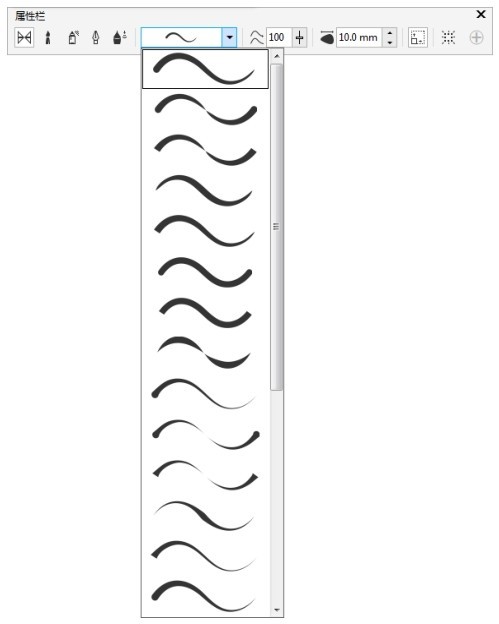

在属性栏中单击“笔刷”模式按钮，单击属性栏的“笔刷笔触”右侧的按钮，弹出其下拉列表，如图3-46所示。在列表框中单击选择需要的笔刷类型，在页面中按住鼠标左键并拖曳，绘制出所需要的图形。

图3-45

图3-46

3．喷涂模式

喷涂模式提供了多种有趣的图形对象，这些图形对象可以应用在绘制的曲线上。可以在属性栏的“喷涂列表文件列表”下拉列表框中选择喷雾的形状来绘制需要的图形。

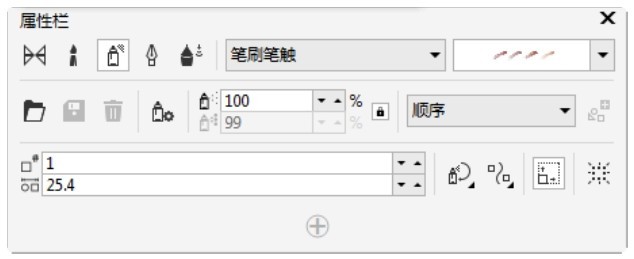

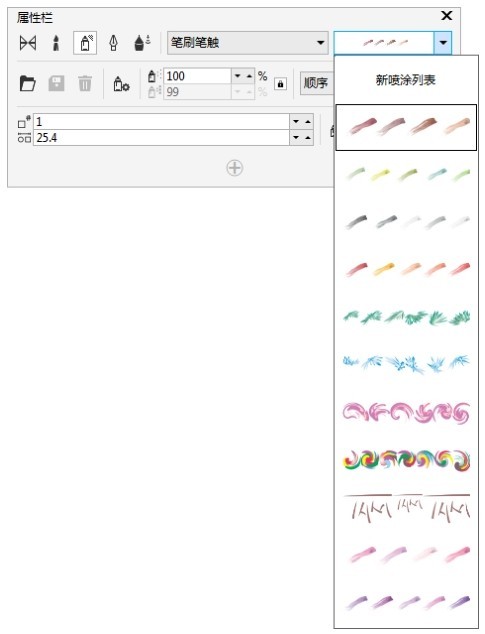

在属性栏中单击“喷涂”模式按钮，属性栏如图3-47所示。单击属性栏中“喷射图样”右侧的按钮，弹出其下拉列表，如图3-48所示。在列表框中单击选择需要的喷涂类型。单击属性栏中“喷涂顺序”右侧的按钮，弹出下拉列表，可以选择喷出图形的顺序。选择“随机”选项，喷出的图形将会随机分布。选择“顺序”选项，喷出的图形将会以方形区域分布。选择“按方向”选项，喷出的图形将会随鼠标拖曳的路径分布。在页面中按住鼠标左键并拖曳，绘制出需要的图形。

图3-47

图3-48

4．书法模式

书法模式可以绘制出类似书法笔的效果，可以改变曲线的粗细。

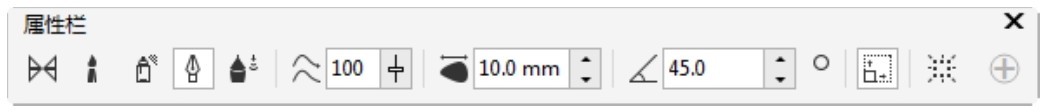

在属性栏中单击“书法”模式按钮，属性栏如图3-49所示。在属性栏的“书法角度”选项中，可以设置“笔触”和“笔尖”的角度。如果角度值设为0°，书法笔垂直方向画出的线条最粗，笔尖是水平的。如果角度值设置为90°，书法笔水平方向画出的线条最粗，笔尖是垂直的。在绘图页面中按住鼠标左键并拖曳绘制图形。

图3-49

5．压力模式

压力模式可以用压力感应笔或键盘输入的方式改变线条的粗细，应用好这个功能可以绘制出特殊的图形效果。

在属性栏的“预置笔触列表”模式中选择需要的画笔，单击“压力”模式按钮，属性栏如图3-50所示。在“压力”模式中设置好压力感应笔的平滑度和画笔的宽度，在绘图页面中按住鼠标左键并拖曳绘制图形。

图3-50

3.1.5　钢笔工具

“钢笔”工具可以绘制出多种精美的曲线和图形，还可以对已绘制的曲线和图形进行编辑和修改。在CorelDRAW X8中绘制各种复杂图形都可以通过钢笔工具来完成。

1．绘制直线和折线

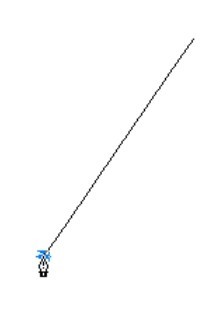

选择“钢笔”工具，在绘图页面中单击鼠标左键以确定直线的起点，拖曳鼠标光标到需要的位置，再单击鼠标左键以确定直线的终点，绘制出一段直线，效果如图3-51所示。再继续单击鼠标左键确定下一个节点，就可以绘制出折线的效果，如果想绘制出多个折角的折线，只要继续单击鼠标左键确定节点就可以了，折线的效果如图3-52所示。要结束绘制，按Esc键或单击“钢笔”工具即可。

图3-51

图3-52

2．绘制曲线

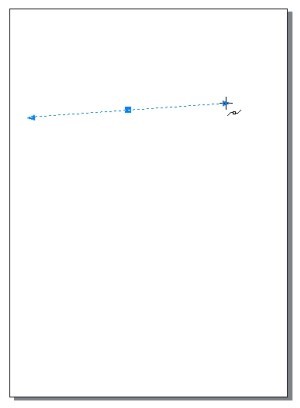

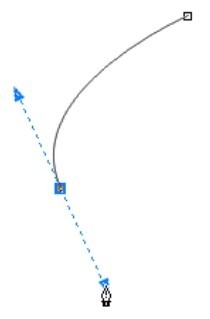

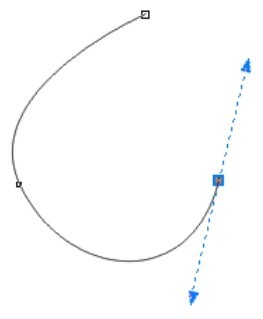

选择“钢笔”工具，在绘图页面中单击鼠标左键以确定曲线的起点。松开鼠标左键，将鼠标的光标移动到需要的位置再按住鼠标左键不放，在两个节点间出现一条直线段，如图3-53所示。拖曳鼠标，第2个节点的两边出现控制线和控制点，控制线和控制点会随着鼠标的拖曳而发生变化，直线段变为曲线的形状，如图3-54所示。调整到需要的效果后松开鼠标左键，曲线的效果如图3-55所示。

图3-53

图3-54

图3-55

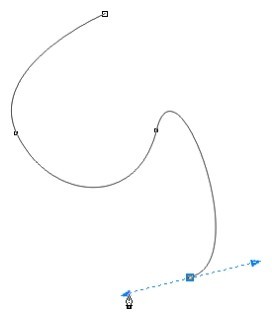

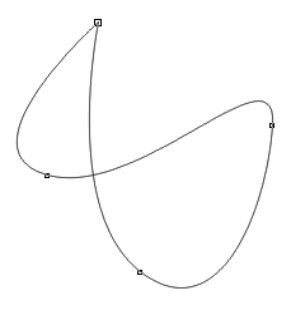

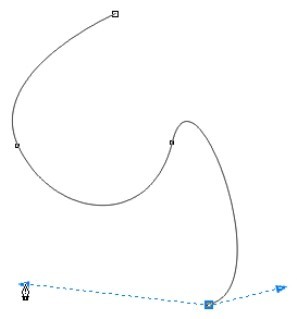

使用相同的方法可以对曲线继续绘制，效果如图3-56和图3-57所示。绘制完成的曲线效果如图3-58所示。

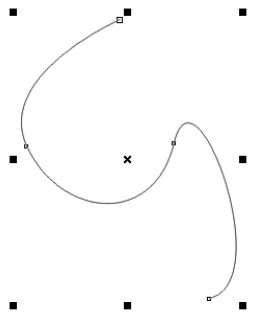

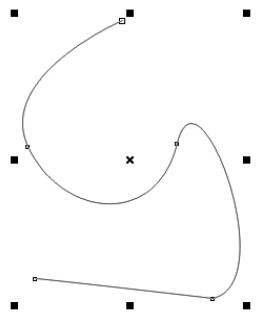

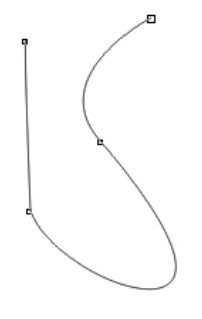

如果想在绘制曲线后绘制出直线，按住C键，在要继续绘制出直线的节点上按住鼠标左键并拖曳，这时出现节点的控制点。松开C键，将控制点拖曳到下一个节点的位置，如图3-59所示。松开鼠标左键，再单击鼠标左键，可以绘制出一段直线，效果如图3-60所示。

图3-56

图3-57

图3-58

图3-59

图3-60

3．编辑曲线

在“钢笔”工具属性栏中选择“自动添加或删除节点”按钮，曲线绘制的过程变为自动添加或删除节点模式。

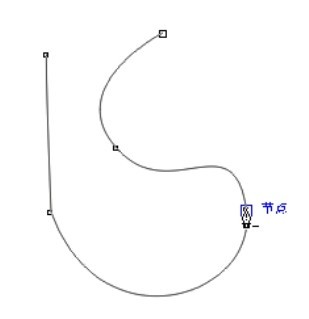

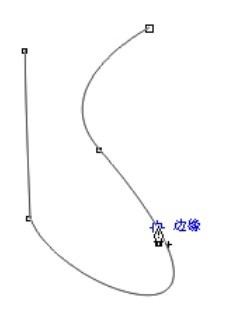

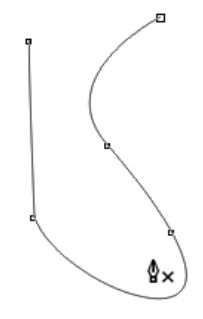

将“钢笔”工具的光标移动到节点上，光标变为删除节点形状，如图3-61所示。单击鼠标左键可以删除节点，效果如图3-62所示。

将“钢笔”工具的光标移动到曲线上，光标变为添加节点形状，如图3-63所示。单击鼠标左键可以添加节点，效果如图3-64所示。

图3-61

图3-62

图3-63

图3-64

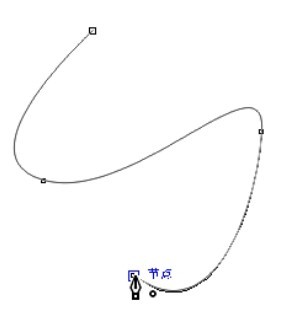

将“钢笔”工具的光标移动到曲线的起始点，光标变为闭合曲线形状，如图3-65所示。单击鼠标左键可以闭合曲线，效果如图3-66所示。

图3-65

图3-66

技巧

绘制曲线的过程中，按住Alt键，可以编辑曲线段，进行节点的转换、移动和调整等操作；松开Alt键可以继续进行绘制。
