使用CorelDRAW X8的基本绘图工具可以绘制简单的几何图形。通过本节的讲解和练习，读者可以初步掌握CorelDRAW X8基本绘图工具的特性，为今后绘制更复杂、更优质的图形打下坚实的基础。

2.1.1　课堂案例——绘制收音机图标

【案例学习目标】学习使用几何图形工具绘制收音机图标。

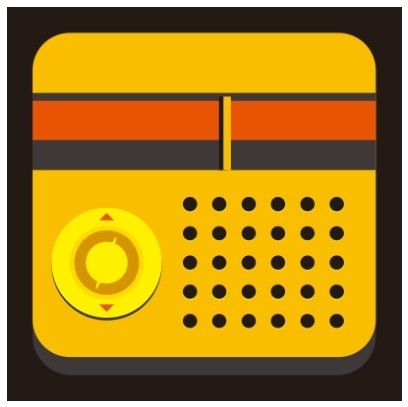

【案例知识要点】使用矩形工具、椭圆形工具、3点椭圆形工具、基本形状工具和变换泊坞窗绘制收音机图标，效果如图2-1所示。

【效果所在位置】Ch02\效果\绘制收音机图标.cdr。

图2-1

（1）按Ctrl+N组合键，弹出“创建新文档”对话框，设置文档的宽度为1024 px，高度为1024 px，颜色模式为RGB，渲染分辨率为72 dpi，单击“确定”按钮，新建一个文档。

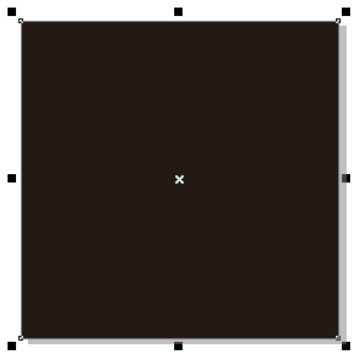

（2）双击“矩形”工具，绘制一个与页面大小相等的矩形，填充图形为黑色，在“无填充”按钮上单击鼠标右键，去除图形的轮廓线，效果如图2-2所示。

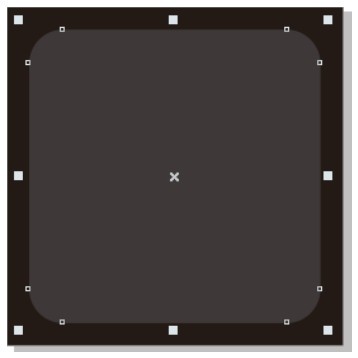

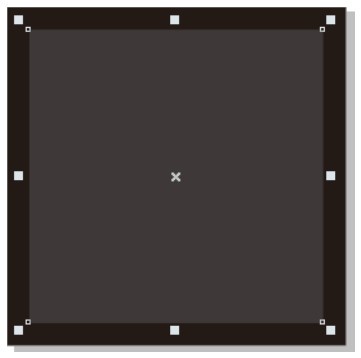

（3）按数字键盘上的+键，复制矩形。选择“选择”工具，按住Shift键的同时，拖曳右上角的控制手柄，向中心等比例缩小图形；在“RGB调色板”中的“80%黑”色块上单击鼠标左键，填充图形，效果如图2-3所示。

图2-2

图2-3

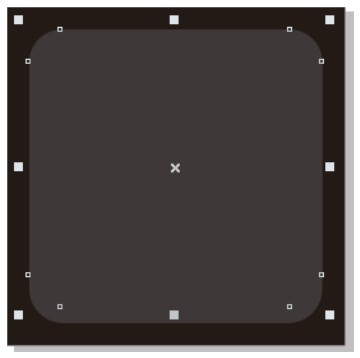

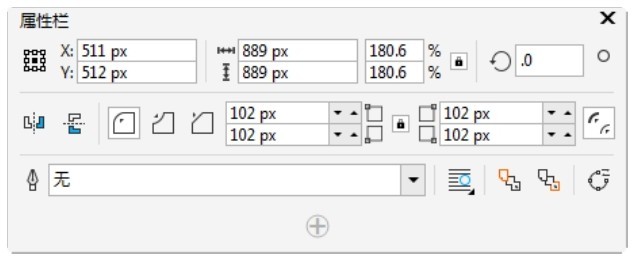

（4）保持矩形的选取状态。在属性栏中将“转角半径”选项均设为102 px，如图2-4所示，按Enter键，效果如图2-5所示。

图2-4

图2-5

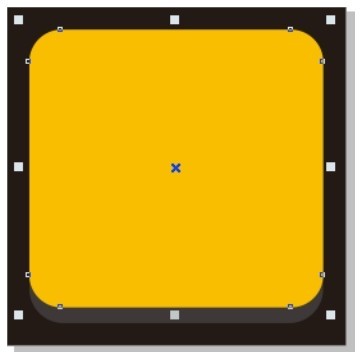

（5）按数字键盘上的+键，复制圆角矩形。选择“选择”工具，向上拖曳圆角矩形下边中间的控制手柄到适当的位置，调整其大小，效果如图2-6所示。设置图形颜色的RGB值为249、191、0，填充图形，效果如图2-7所示。

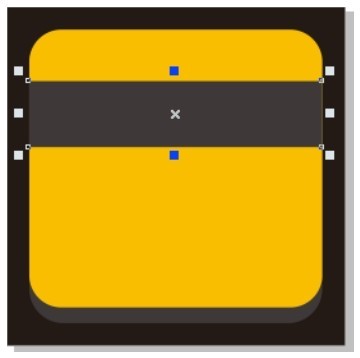

（6）选择“矩形”工具，在适当的位置绘制一个矩形，在“RGB调色板”中的“80%黑”色块上单击鼠标左键，填充图形，并去除图形的轮廓线，效果如图2-8所示。

图2-6

图2-7

图2-8

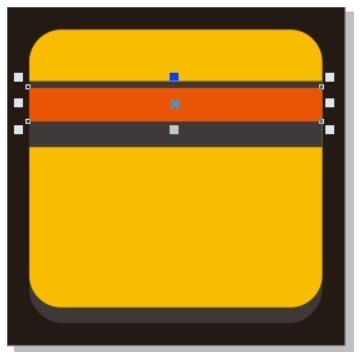

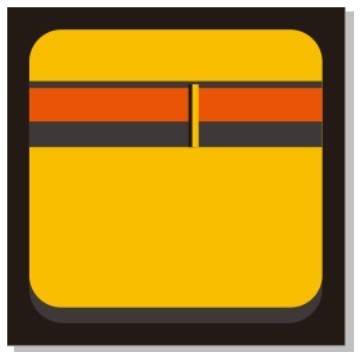

（7）按数字键盘上的+键，复制矩形。选择“选择”工具，向上拖曳矩形下边中间的控制手柄到适当的位置，调整其大小；设置图形颜色的RGB值为237、80、19，填充图形，效果如图2-9所示。按住Shift键的同时，垂直向下拖曳复制的矩形到适当的位置，效果如图2-10所示。用相同的方法绘制其他矩形，效果如图2-11所示。

图2-9

图2-10

图2-11

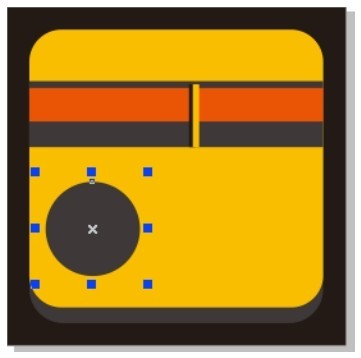

（8）选择“椭圆形”工具，按住 Ctrl 键的同时，在适当的位置绘制一个圆形，在“RGB 调色板”中的“80%黑”色块上单击鼠标左键，填充图形，并去除图形的轮廓线，效果如图2-12所示。

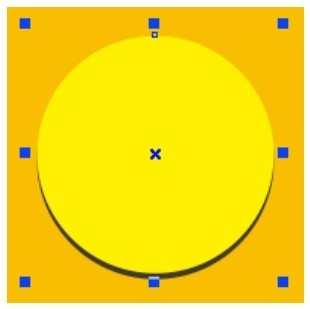

（9）按数字键盘上的+键，复制圆形。选择“选择”工具，向上微调圆形到适当的位置，在“RGB调色板”中的“黄”色块上单击鼠标左键，填充图形，效果如图2-13所示。

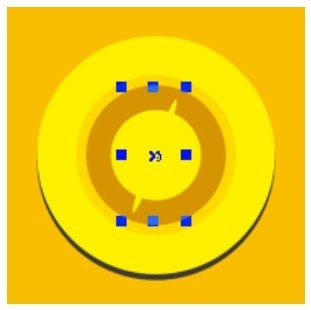

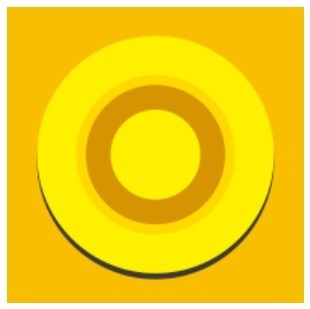

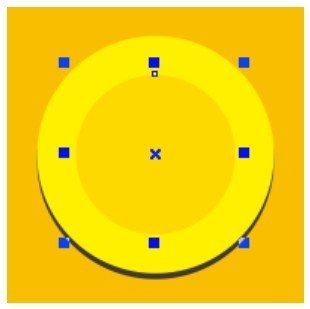

（10）选择“选择”工具，按住Shift键的同时，向内拖曳圆形右上角的控制手柄到适当的位置，再单击鼠标右键，复制一个圆形。设置图形颜色的RGB值为254、217、0，填充图形，效果如图2-14所示。用相同的方法再复制其他圆形，并调整其大小，填充相应的颜色，效果如图2-15所示。

图2-12

图2-13

图2-14

图2-15

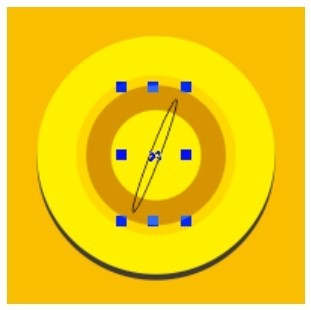

（11）选择“3点椭圆形”工具，在适当的位置拖曳光标绘制一个椭圆形，如图2-16所示。在“RGB调色板”中的“黄”色块上单击鼠标左键，填充图形，并去除图形的轮廓线，效果如图2-17所示。

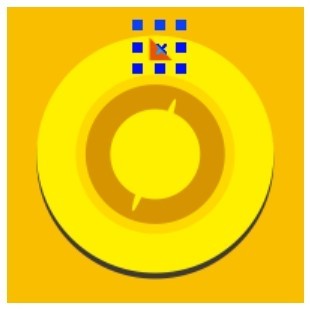

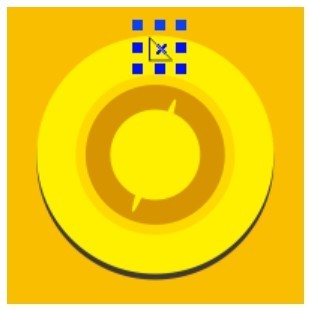

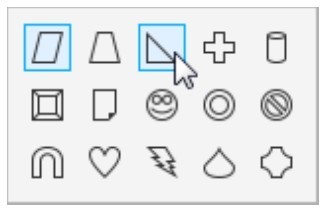

（12）选择“基本形状”工具，单击属性栏中的“完美形状”按钮，在弹出的下拉列表中选择需要的形状，如图2-18所示。在适当的位置拖曳光标绘制图形，如图2-19所示。

图2-16

图2-17

图2-18

图2-19

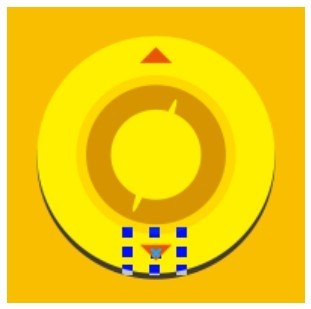

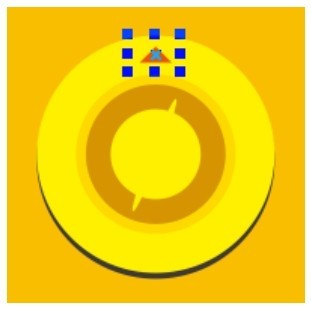

（13）设置图形颜色的RGB值为237、80、19，填充图形，并去除图形的轮廓线，效果如图2-20所示。在属性栏的“旋转角度”框中设置数值为225，按Enter键，效果如图2-21所示。选择“选择”工具，按数字键盘上的+键，复制三角形。单击属性栏中的“垂直镜像”按钮，垂直翻转图形。按住Shift键的同时，垂直向下拖曳翻转的三角形到适当的位置，效果如图2-22所示。

图2-20

图2-21

图2-22

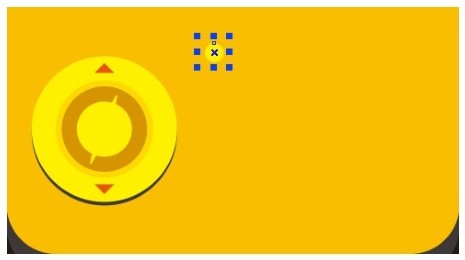

（14）选择“椭圆形”工具，按住Ctrl键的同时，在适当的位置绘制一个圆形，在“RGB调色板”中的“黄”色块上单击鼠标左键，填充图形，并去除图形的轮廓线，效果如图2-23所示。

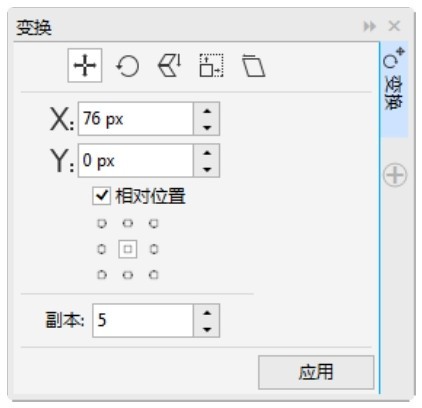

（15）按Alt+F7组合键，弹出“变换”泊坞窗，设置“X”的数值为76 px，其他选项的设置如图2-24所示，单击“应用”按钮，效果如图2-25所示。

图2-23

图2-24

图2-25

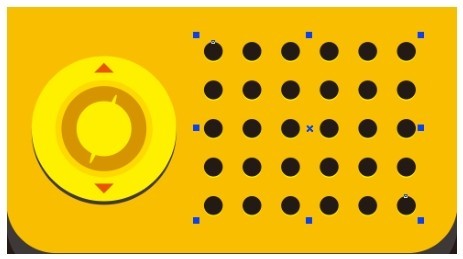

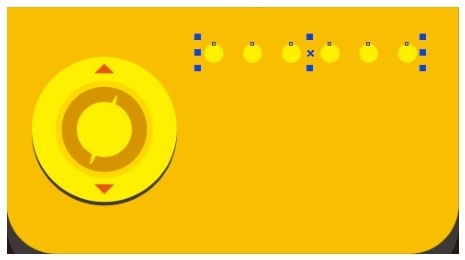

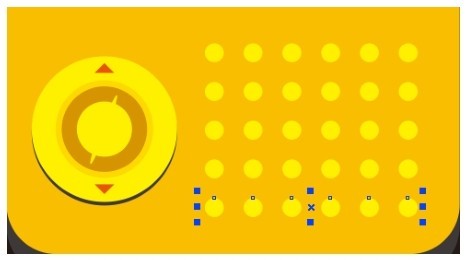

（16）选择“选择”工具，用圈选的方法将刚绘制的圆形全部选取，如图2-26所示。在“变换”泊坞窗中，设置“Y”的数值为﹣76 px，其他选项的设置如图2-27所示，单击“应用”按钮，效果如图2-28所示。

图2-26

图2-27

图2-28

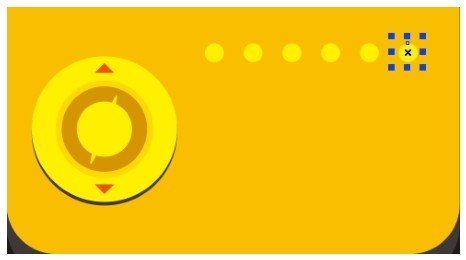

（17）选择“选择”工具，用圈选的方法将所绘制的圆形全部选取，按Ctrl+G组合键，将其群组。按数字键盘上的+键，复制群组图形。选择“选择”工具，向上微调群组图形到适当的位置，填充图形为黑色，效果如图2-29所示。收音机图标绘制完成，效果如图2-30所示。

图2-29

图2-30

2.1.2　绘制矩形

“矩形”工具用于绘制矩形、正方形、圆角矩形和任意角度放置的矩形。

1．绘制直角矩形

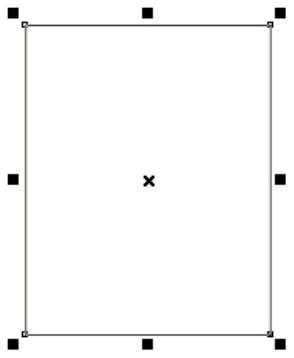

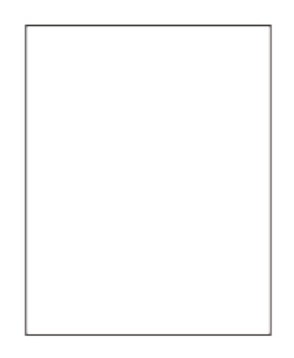

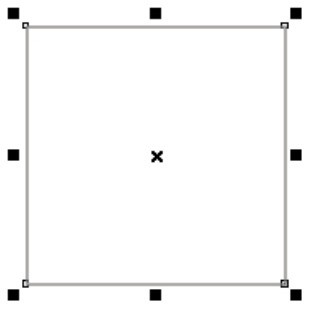

单击工具箱中的“矩形”工具，在绘图页面中按住鼠标左键不放，拖曳光标到需要的位置，松开鼠标，完成绘制，如图2-31所示。绘制矩形的属性栏如图2-32所示。

按Esc键，取消矩形的选取状态，效果如图2-33所示。选择“选择”工具，在刚绘制好的矩形上单击鼠标左键，可以选择矩形。

图2-31

图2-32

图2-33

按F6键，快速选择“矩形”工具，可在绘图页面中适当的位置绘制矩形。

按住Ctrl键，可在绘图页面中绘制正方形。

按住Shift键，可在绘图页面中以当前点为中心绘制矩形。

按住Shift+Ctrl组合键，可在绘图页面中以当前点为中心绘制正方形。

提示

双击工具箱中的“矩形”工具，可以绘制出一个和绘图页面大小一样的矩形。

2．使用“矩形”工具绘制圆角矩形

在绘图页面中绘制一个矩形，如图2-34所示。在绘制矩形的属性栏中，如果先将“转角半径”后的小锁图标选定，则改变“转角半径”时，4个角的圆滑度数值将进行相同的改变。设定“转角半径”的值，如图2-35所示，按Enter键，效果如图2-36所示。

图2-34

图2-35

图2-36

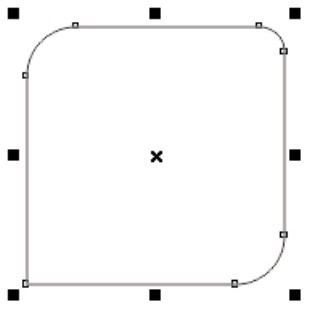

如果不选定小锁图标，则可以单独改变一个角的圆滑度数值。在绘制矩形的属性栏中，分别设定“转角半径”的值，如图2-37所示，按Enter键，效果如图2-38所示。如果要将圆角矩形还原为直角矩形，可以将圆角度数设定为“0”。

图2-37

图2-38

3．使用鼠标拖曳矩形节点绘制圆角矩形

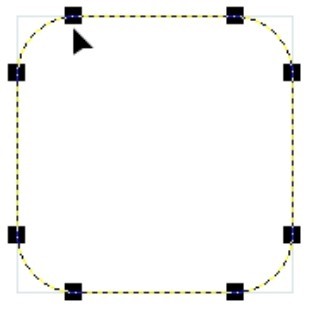

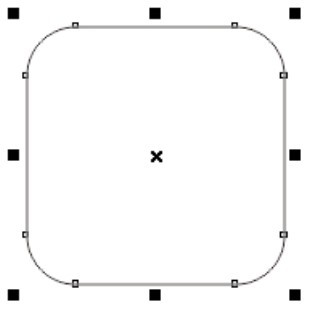

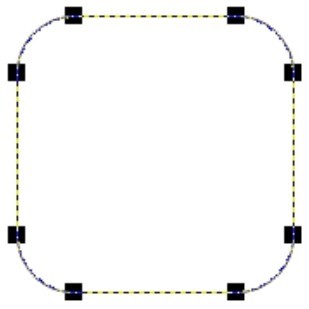

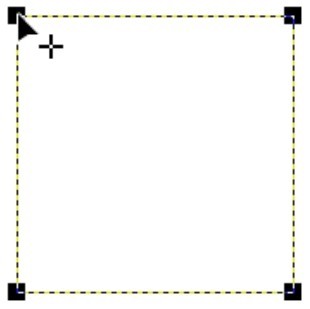

绘制一个矩形。按F10键，快速选择“形状”工具，选中矩形边角的节点，如图2-39所示，按住鼠标左键拖曳矩形边角的节点，可以改变边角的圆滑程度，如图2-40所示。松开鼠标左键，圆角矩形的效果如图2-41所示。

图2-39

图2-40

图2-41

4．使用“矩形”工具绘制扇形角图形

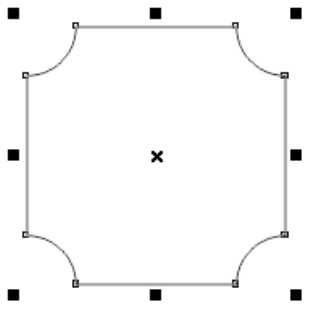

在绘图页面中绘制一个矩形，如图2-42所示。在绘制矩形的属性栏中，单击“扇形角”按钮，在“转角半径”框中设置值为20mm，如图2-43所示，按Enter键，效果如图2-44所示。

图2-42

图2-43

图2-44

5．使用“矩形”工具绘制倒棱角图形

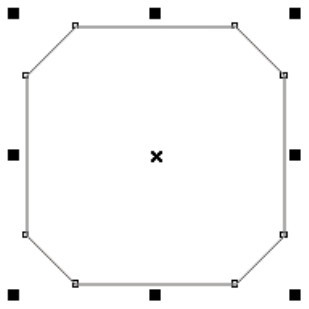

在绘图页面中绘制一个矩形，如图2-45所示。在绘制矩形的属性栏中，单击“倒棱角”按钮，在“转角半径”框中设置值为20mm，如图2-46所示，按Enter键，效果如图2-47所示。

图2-45

图2-46

图2-47

6．使用相对角缩放按钮调整图形

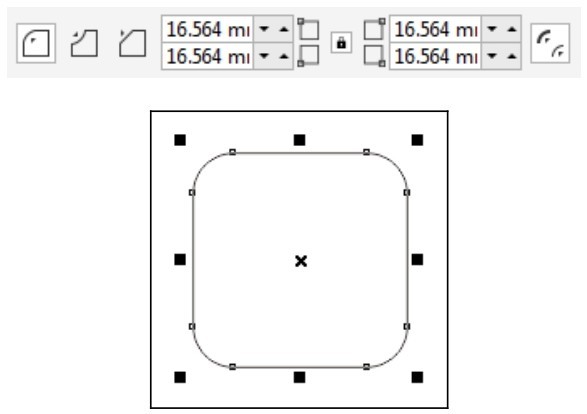

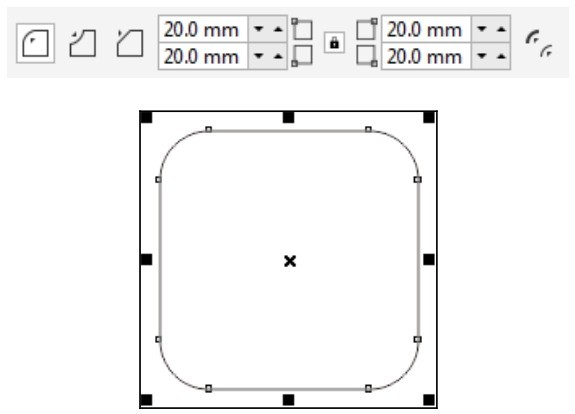

在绘图页面中绘制一个圆角矩形，属性栏和效果如图2-48所示。在绘制矩形的属性栏中，单击“相对角缩放”按钮，拖曳控制手柄调整图形的大小，圆角的半径根据图形的调整进行改变，属性栏和效果如图2-49所示。

图2-48

图2-49

7．绘制任意角度放置的矩形

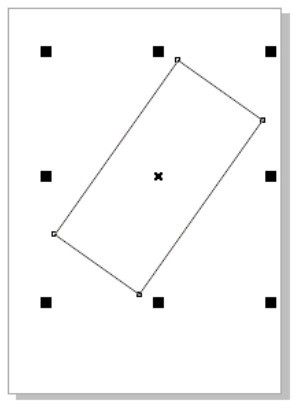

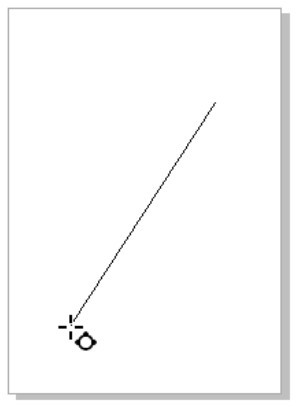

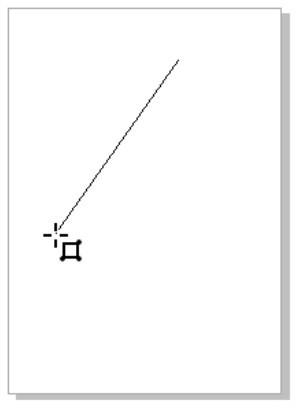

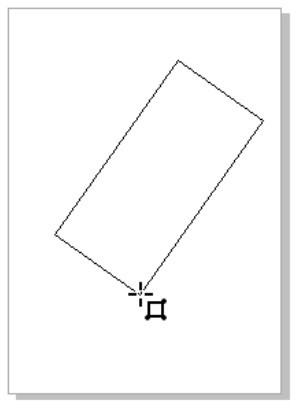

选择“矩形”工具展开式工具栏中的“3点矩形”工具，在绘图页面中按住鼠标左键不放，拖曳光标到需要的位置，可绘制出一条任意方向的线段作为矩形的一条边，如图2-50所示；松开鼠标左键，再拖曳鼠标到需要的位置，即可确定矩形的另一条边，如图2-51所示；单击鼠标左键，矩形绘制完成，效果如图2-52所示。

图2-50

图2-51

图2-52

2.1.3　绘制椭圆形

“椭圆形”工具用于绘制椭圆形、圆形、饼形、弧线形和任意角度放置的椭圆形。

1．绘制椭圆和圆形

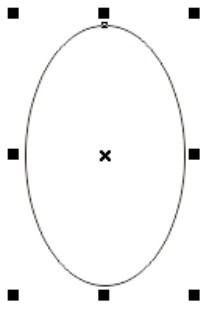

选择“椭圆形”工具，在绘图页面中按住鼠标左键不放，拖曳光标到需要的位置，松开鼠标左键，椭圆形绘制完成，如图2-53所示。椭圆形的属性栏如图2-54所示。

按住Ctrl键，在绘图页面中可以绘制圆形，如图2-55所示。

图2-53

图2-54

图2-55

按F7键，快速选择“椭圆形”工具，可在绘图页面中适当的位置绘制椭圆形。

按住Shift键，可在绘图页面中以当前点为中心绘制椭圆形。

按住Shift+Ctrl组合键，可在绘图页面中以当前点为中心绘制圆形。

2．使用“椭圆”工具绘制饼形和弧形

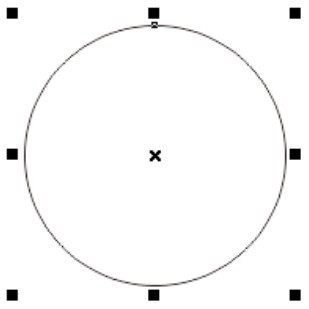

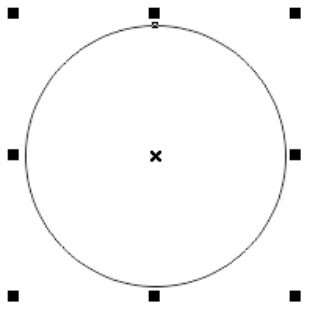

绘制一个圆形，如图2-56所示。单击“椭圆形”工具属性栏（见图2-57）中的“饼图”按钮，可将圆形转换为饼图，如图2-58所示。

图2-56

图2-57

图2-58

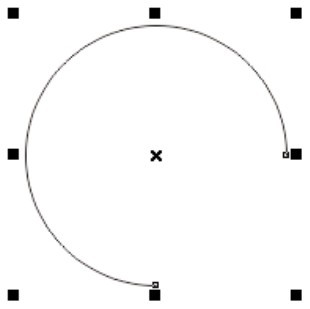

单击“椭圆形”工具属性栏（见图2-59）中的“弧”按钮，可将圆形转换为弧形，如图2-60所示。

图2-59

图2-60

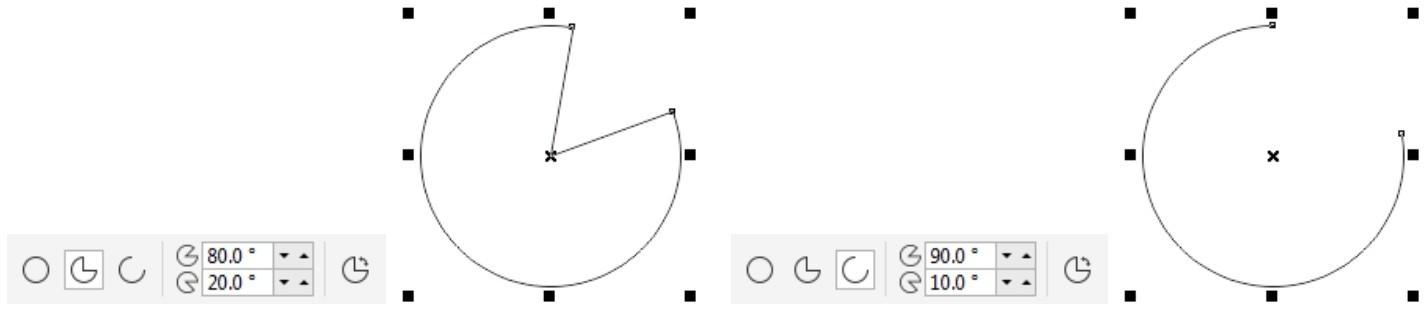

在“起始和结束角度”中设置饼形和弧形的起始角度和终止角度，按 Enter 键，可以获得饼形和弧形角度的精确值，效果如图2-61所示。

图2-61

技巧

椭圆形在选中状态下，在椭圆形属性栏中，单击“饼图”按钮或“弧”按钮，可以使图形在饼图和弧形之间转换。单击属性栏中的“更改方向”按钮，可以将饼形或弧形进行180°的镜像。

3．拖曳椭圆形的节点来绘制饼形和弧形

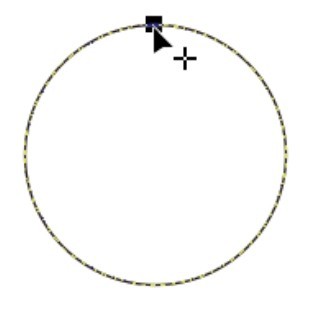

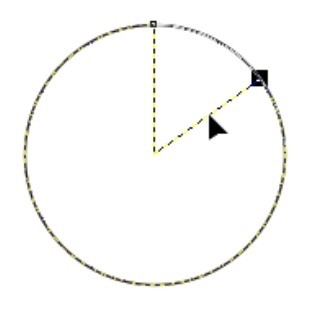

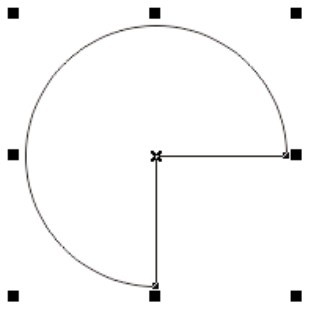

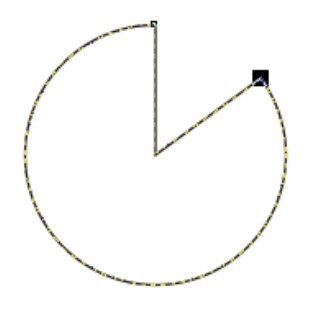

选择“椭圆形”工具，按住Shift键，绘制一个圆形。按F10键，快速选择“形状”工具，单击轮廓线上的节点并按住鼠标左键不放，如图2-62所示，向圆形内拖曳节点，如图2-63所示。松开鼠标左键，圆形变成饼形，效果如图2-64所示。向圆形外拖曳轮廓线上的节点，可使圆形变成弧形。

图2-62

图2-63

图2-64

4．绘制任意角度放置的椭圆形

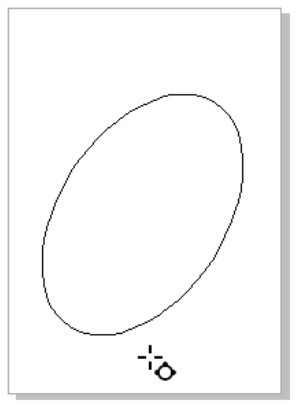

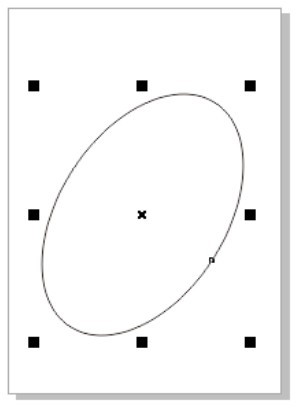

选择“椭圆形”工具展开式工具栏中的“3点椭圆形”工具，在绘图页面中按住鼠标左键不放，拖曳光标到需要的位置，可绘制一条任意方向的线段作为椭圆形的一个轴，如图2-65所示。松开鼠标左键，再拖曳光标到需要的位置，即可确定椭圆形的形状，如图2-66所示。单击鼠标左键，椭圆形绘制完成，如图2-67所示。

图2-65

图2-66

图2-67

2.1.4　绘制基本形状

1．绘制基本形状

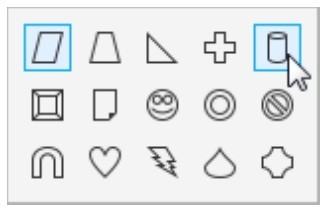

单击“基本形状”工具，在属性栏中单击“完美形状”按钮，在弹出的面板中选择需要的基本图形，如图2-68所示。

在绘图页面中按住鼠标左键不放，从左上角向右下角拖曳光标到需要的位置，松开鼠标左键，基本图形绘制完成，效果如图2-69所示。

图2-68

图2-69

2．绘制箭头图

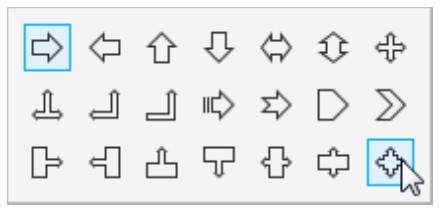

单击“箭头形状”工具，在属性栏中单击“完美形状”按钮，在弹出的面板中选择需要的箭头图形，如图2-70所示。

在绘图页面中按住鼠标左键不放，从左上角向右下角拖曳光标到需要的位置，松开鼠标左键，箭头图形绘制完成，如图2-71所示。

图2-70

图2-71

3．绘制流程图图形

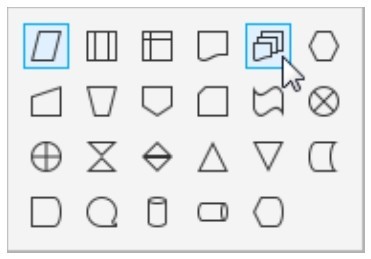

单击“流程图形状”工具，在属性栏中单击“完美形状”按钮，在弹出的面板中选择需要的流程图图形，如图2-72所示。

在绘图页面中按住鼠标左键不放，从左上角向右下角拖曳光标到需要的位置，松开鼠标左键，流程图图形绘制完成，如图2-73所示。

图2-72

图2-73

4．绘制标题图形

单击“标题形状”工具，在属性栏中单击“完美形状”按钮，在弹出的面板中选择需要的标题图形，如图2-74所示。

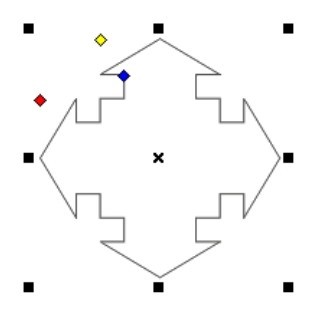

在绘图页面中按住鼠标左键不放，从左上角向右下角拖曳光标到需要的位置，松开鼠标左键，标题图形绘制完成，如图2-75所示。

图2-74

图2-75

5．绘制标注图形

单击“标注形状”工具，在属性栏中单击“完美形状”按钮，在弹出的面板中选择需要的标注图形，如图2-76所示。

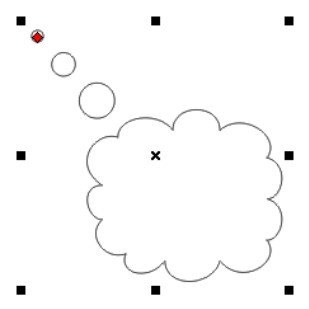

在绘图页面中按住鼠标左键不放，从左上角向右下角拖曳光标到需要的位置，松开鼠标左键，标注图形绘制完成，如图2-77所示。

图2-76

图2-77

6．调整基本形状

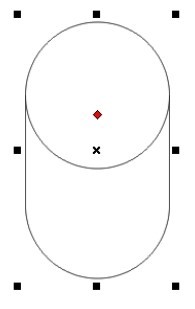

绘制一个基本形状，如图2-78所示。单击要调整的基本图形的红色菱形符号，并按住鼠标左键不放将其拖曳到需要的位置，如图2-79所示。得到需要的形状后，松开鼠标左键，效果如图2-80所示。

图2-78

图2-79

图2-80

提示

在流程图形状中没有红色菱形符号，所以不能对它进行调整。

2.1.5　课堂案例——绘制圣诞插画

【案例学习目标】学习使用贝塞尔工具、星形工具和多边形工具绘制圣诞树。

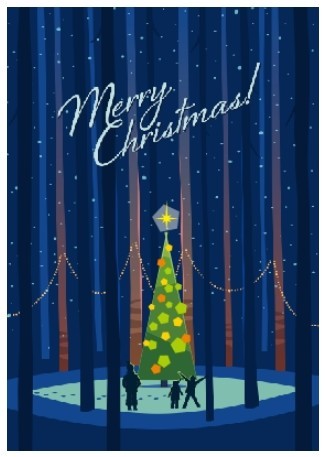

【案例知识要点】使用导入命令导入素材图片，使用星形工具、复制命令、垂直镜像按钮、贝塞尔工具绘制圣诞树，使用多边形工具、旋转角度选项和形状工具绘制树叶，效果如图2-81所示。

【效果所在位置】Ch02\效果\绘制圣诞插画.cdr。

图2-81

（1）按Ctrl+N组合键，新建一个页面。在属性栏的“页面度量”选项中分别设置宽度为298mm，高度为420mm，按Enter键，页面尺寸显示为设置的大小。

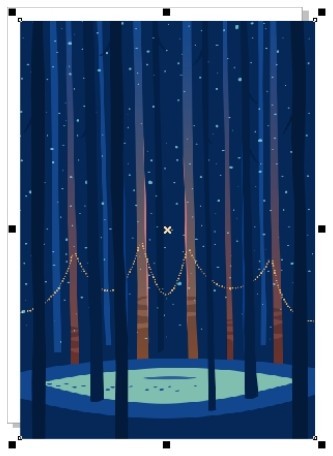

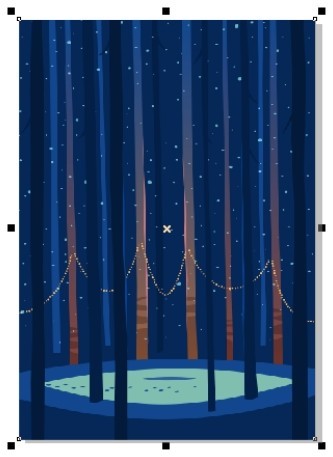

（2）按Ctrl+I组合键，弹出“导入”对话框，选择本书学习资源中的“Ch02 > 素材 > 绘制圣诞插画 > 01”文件，单击“导入”按钮，在页面中单击导入图片，效果如图2-82所示。按P键，图片在页面中居中对齐，效果如图2-83所示。

图2-82

图2-83

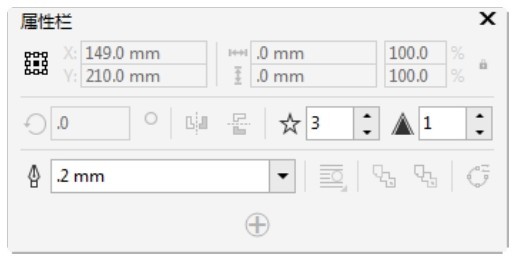

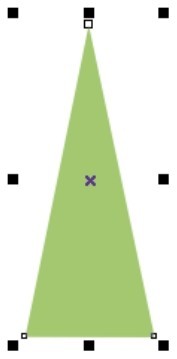

（3）选择“星形”工具，在属性栏中的设置如图2-84所示，在适当的位置绘制一个三角形，设置图形颜色的CMYK值为42、5、67、0，填充图形，并去除图形的轮廓线，效果如图2-85所示。

图2-84

图2-85

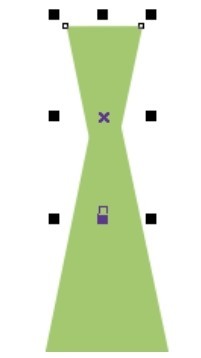

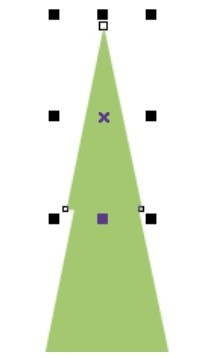

（4）按数字键盘上的+键，复制图形。选择“选择”工具，按住Shift键的同时，拖曳右上角的控制手柄，向中心等比例缩小图形，然后向上拖曳复制的图形到适当的位置，效果如图2-86所示。单击属性栏中的“垂直镜像”按钮，垂直翻转图形，效果如图2-87所示。

图2-86

图2-87

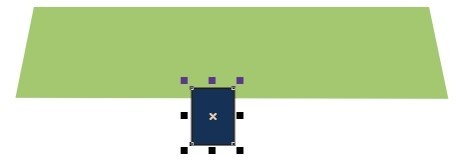

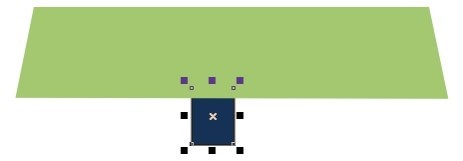

（5）选择“矩形”工具，在适当的位置绘制一个矩形，设置图形颜色的CMYK值为100、93、54、10，填充图形，效果如图2-88所示。按Shift+PageDown组合键，将其后移，效果如图2-89所示。

图2-88

图2-89

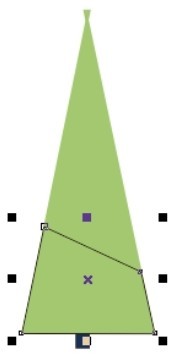

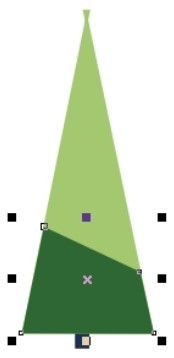

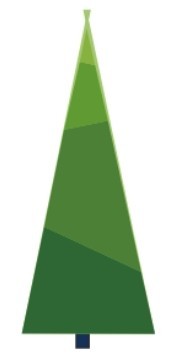

（6）选择“贝塞尔”工具，在适当的位置绘制一个不规则图形，如图2-90所示。设置图形颜色的CMYK值为83、49、100、13，填充图形，并去除图形的轮廓线，效果如图2-91所示。用相同的方法绘制其他图形，并填充相应的颜色，效果如图2-92所示。

图2-90

图2-91

图2-92

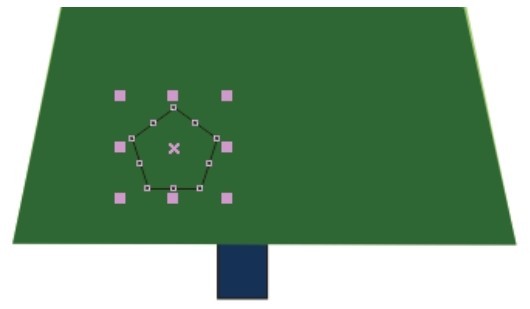

（7）选择“多边形”工具，在属性栏中的设置如图2-93所示，在适当的位置绘制一个多边形，如图2-94所示。

图2-93

图2-94

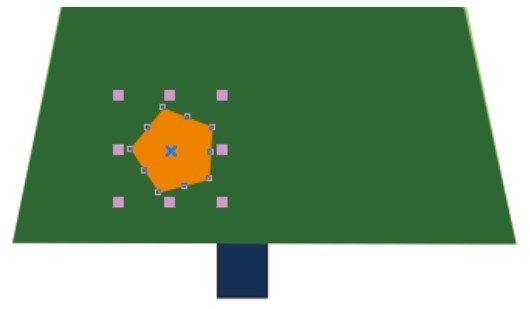

（8）在“CMYK调色板”中的“橘红”色块上单击鼠标左键，填充图形，并去除图形的轮廓线，效果如图2-95所示。在属性栏的“旋转角度”框中设置数值为15，按Enter键，效果如图2-96所示。

图2-95

图2-96

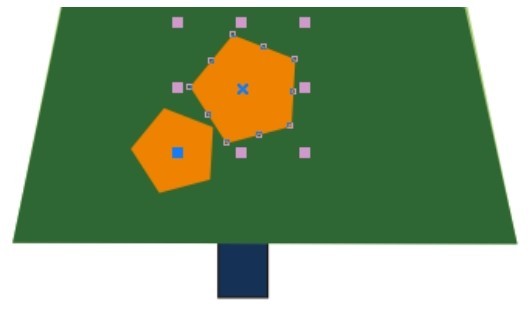

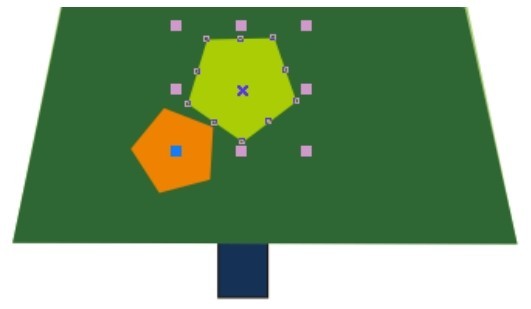

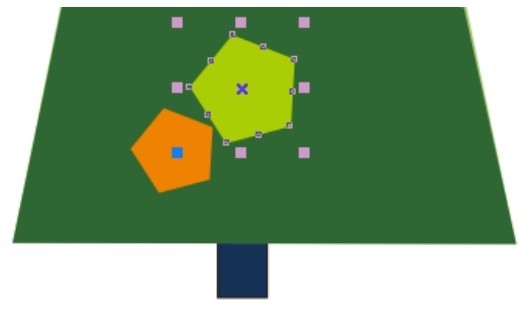

（9）按数字键盘上的+键，复制图形。选择“选择”工具，拖曳复制的图形到适当的位置，并调整其大小，效果如图2-97所示。设置图形颜色的CMYK值为40、0、100、0，填充图形，效果如图2-98所示。

图2-97

图2-98

（10）在属性栏的“旋转角度”框中设置数值为109，按Enter键，效果如图2-99所示。用相同的方法再复制其他多边形，并填充相应的颜色，效果如图2-100所示。

图2-99

图2-100

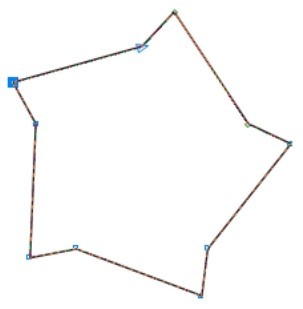

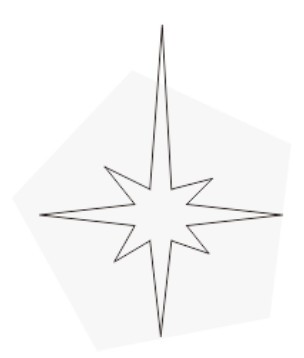

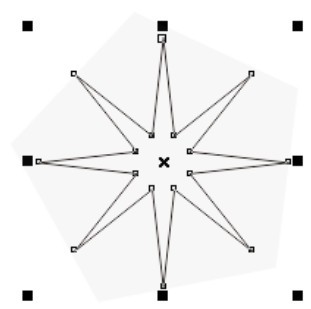

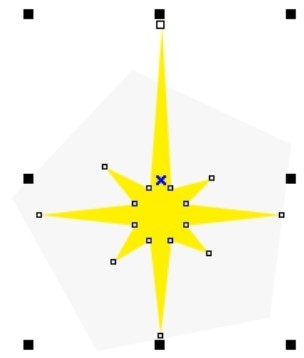

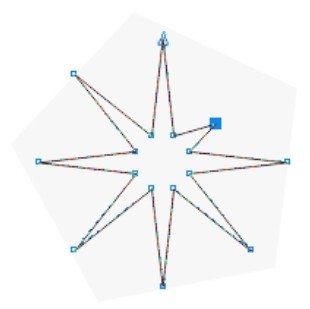

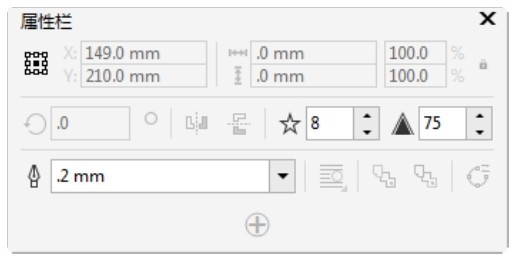

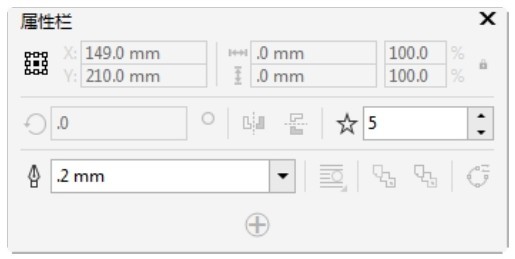

（11）选择“星形”工具，在属性栏中的设置如图2-101所示，在适当的位置绘制一个多角星形，单击属性栏中的“转换为曲线”按钮，将图形转换为曲线，如图2-102所示。选择“形状”工具，选取需要的节点，向左拖曳节点到适当的位置，如图2-103所示。

图2-101

图2-102

图2-103

（12）用相同的方法调整图形其他的节点，效果如图2-104所示。在“CMYK调色板”中的“黄”色块上单击鼠标左键，填充图形，并去除图形的轮廓线，效果如图2-105所示。

图2-104

图2-105

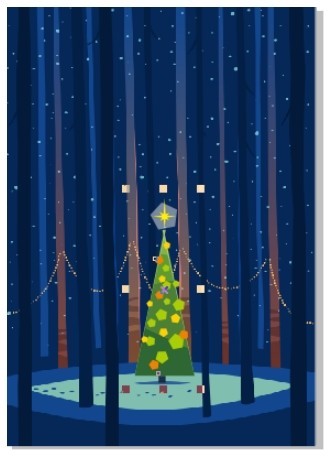

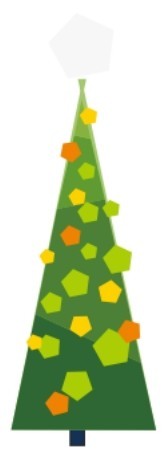

（13）选择“选择”工具，用圈选的方法将所绘制的图形全部选取，按Ctrl+G组合键，将其群组，拖曳群组图形到页面中适当的位置，效果如图2-106所示。

（14）按Ctrl+I组合键，弹出“导入”对话框，选择本书学习资源中的“Ch02 > 素材 > 绘制圣诞插画 > 02、03”文件，单击“导入”按钮，在页面中分别单击导入图片。选择“选择”工具，分别拖曳图片到适当的位置，效果如图2-107所示。圣诞插画绘制完成。

图2-106

图2-107

2.1.6　绘制多边形

选择“多边形”工具，在绘图页面中按住鼠标左键不放，拖曳光标到需要的位置，松开鼠标左键，多边形绘制完成，如图2-108所示。“多边形”属性栏如图2-109所示。

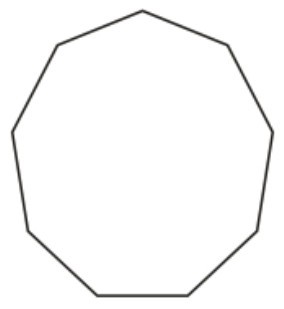

设置“多边形”属性栏中的“点数或边数”数值为9，如图2-110所示，按Enter键，多边形效果如图2-111所示。

图2-108

图2-109

图2-110

图2-111

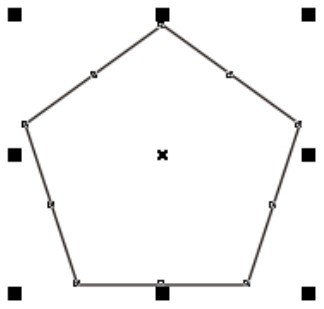

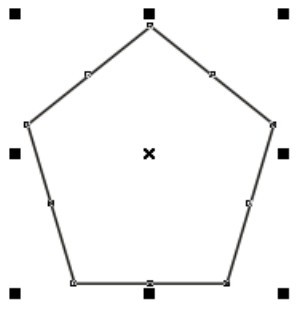

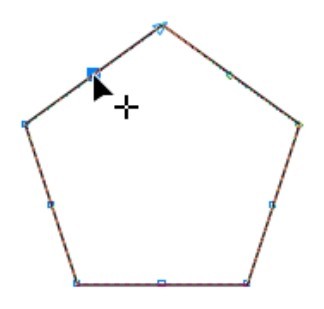

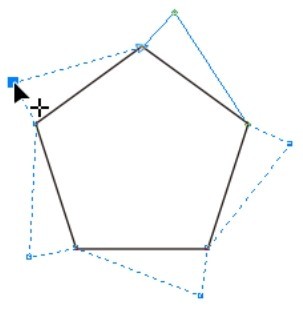

绘制一个多边形，如图2-112所示。选择“形状”工具，单击轮廓线上的节点并按住鼠标左键不放，如图2-113所示，向多边形内或外拖曳轮廓线上的节点，如图2-114所示，可以将多边形改变为星形，效果如图2-115所示。

图2-112

图2-113

图2-114

图2-115

2.1.7　绘制星形

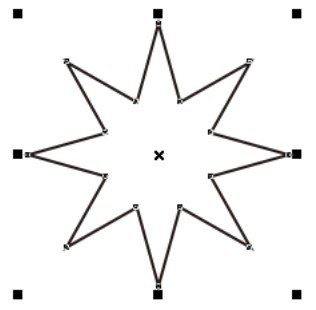

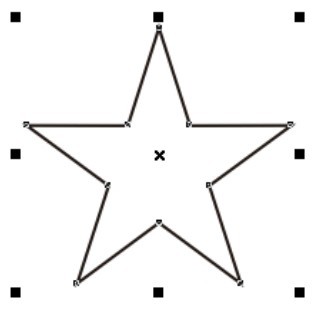

选择“多边形”工具展开式工具栏中的“星形”工具，在绘图页面中按住鼠标左键不放，拖曳光标到需要的位置，松开鼠标左键，星形绘制完成，如图2-116所示。“星形”属性栏如图2-117所示。设置“星形”属性栏中的“点数或边数”数值为8，按Enter键，星形效果如图2-118所示。

图2-116

图2-117

图2-118

2.1.8　绘制螺旋形

1．绘制对称式螺旋

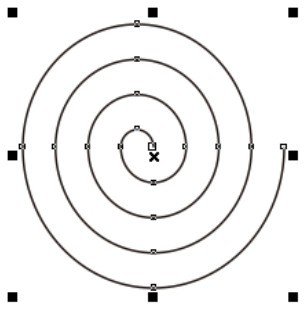

选择“螺纹”工具，在绘图页面中按住鼠标左键不放，从左上角向右下角拖曳光标到需要的位置，松开鼠标左键，对称式螺旋线绘制完成，如图2-119所示，属性栏如图2-120所示。

图2-119

图2-120

如果从右下角向左上角拖曳光标到需要的位置，则可以绘制出反向的对称式螺旋线。在框中可以重新设定螺旋线的圈数，绘制需要的螺旋线效果。

2．绘制对数螺旋

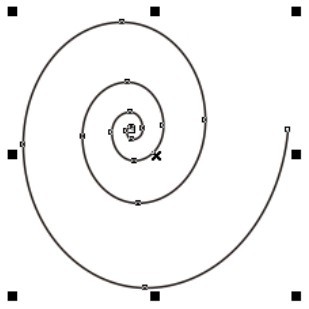

选择“螺纹”工具，在属性栏中单击“对数螺纹”按钮，在绘图页面中按住鼠标左键不放，从左上角向右下角拖曳光标到需要的位置，松开鼠标左键，对数式螺旋线绘制完成，如图2-121所示，属性栏如图2-122所示。

图2-121

图2-122

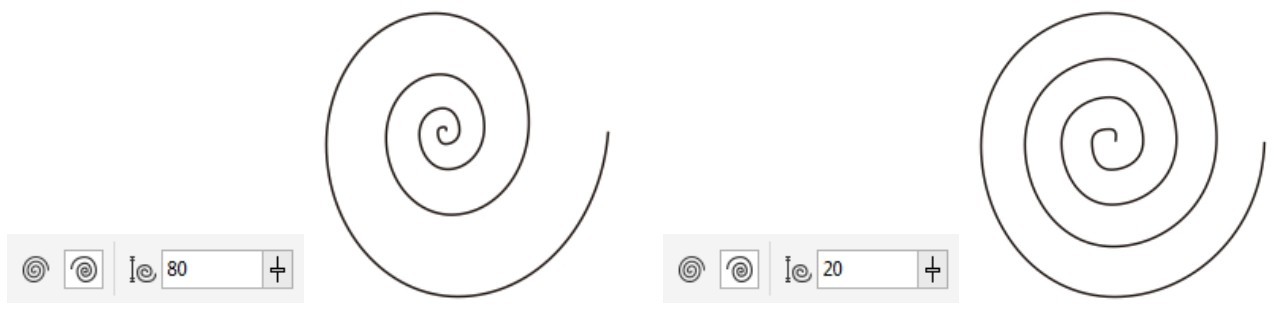

在中可以重新设定螺旋线的扩展参数，将数值分别设定为80和20时，螺旋线向外扩展的效果如图2-123所示。当数值为1时，将绘制出对称式螺旋线。

图2-123

按A键，快速选择“螺纹”工具，可在绘图页面中适当的位置绘制螺旋线。

按住Ctrl键，在绘图页面中绘制正圆螺旋线。

按住Shift键，在绘图页面中会以当前点为中心绘制螺旋线。

按住Shift+Ctrl组合键，在绘图页面中会以当前点为中心绘制正圆螺旋线。
