渐变填充和图样填充都是非常实用的功能，在设计制作中经常被应用。在CorelDRAW X8中，渐变填充提供了线性、椭圆形、圆锥形和矩形4种渐变色彩的形式，可以绘制出多种渐变颜色效果。图样填充将预设图案以平铺的方法填充到图形中。下面将介绍使用渐变填充和图样填充的方法和技巧。

4.2.1　课堂案例——绘制蔬菜插画

【案例学习目标】学习使用几何图形工具、绘图工具和填充工具绘制蔬菜插画。

【案例知识要点】使用矩形工具和图样填充工具绘制背景效果，使用贝塞尔工具、椭圆形工具、矩形工具、渐变填充工具和图样填充工具绘制蔬菜，使用文本工具添加文字，效果如图4-69所示。

【效果所在位置】Ch04\效果\绘制蔬菜插画.cdr。

图4-69

1．绘制背景

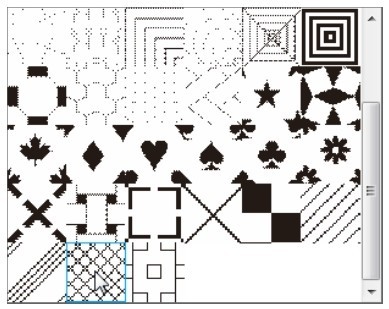

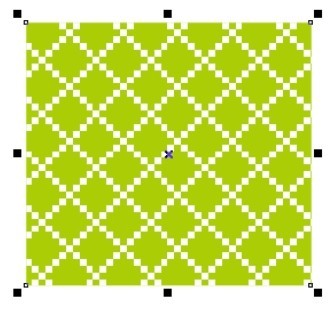

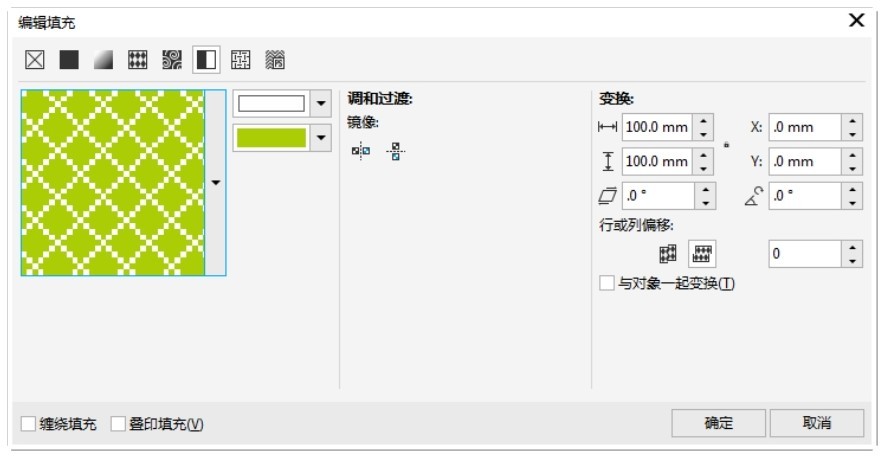

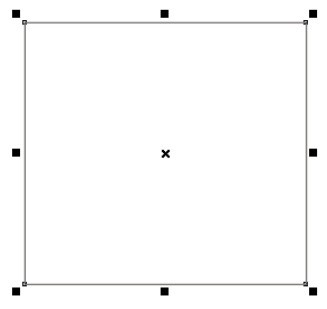

（1）按Ctrl+N组合键，新建一个A4页面。选择“矩形”工具，绘制一个矩形，如图4-70所示。选择“编辑填充”工具，弹出“编辑填充”对话框，单击“双色图样填充”按钮，单击图样图案右侧的按钮，在弹出的面板中选择需要的图样，如图4-71所示。将背景颜色的CMYK值设为40、0、100、0，其他选项的设置如图4-72所示。单击“确定”按钮，填充图形，并去除图形的轮廓线，效果如图4-73所示。

图4-70

图4-71

图4-72

图4-73

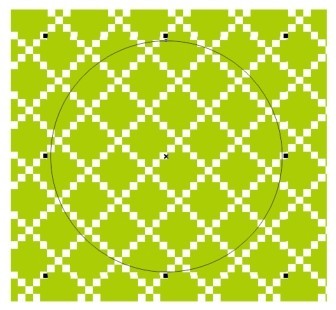

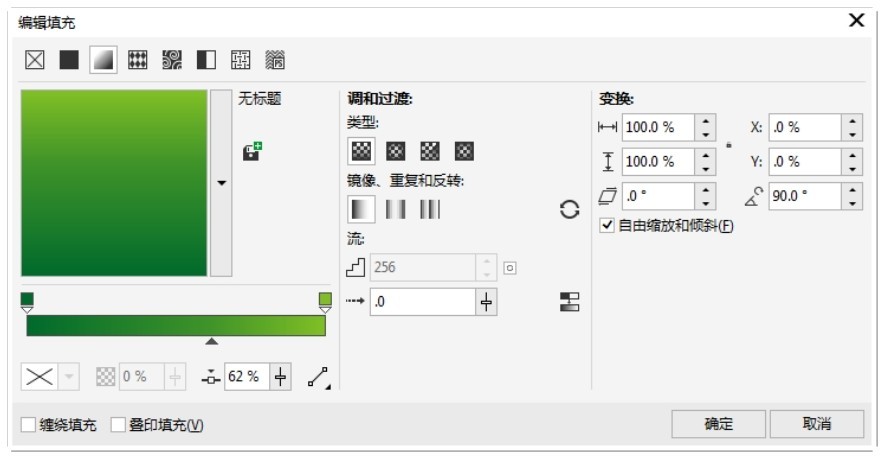

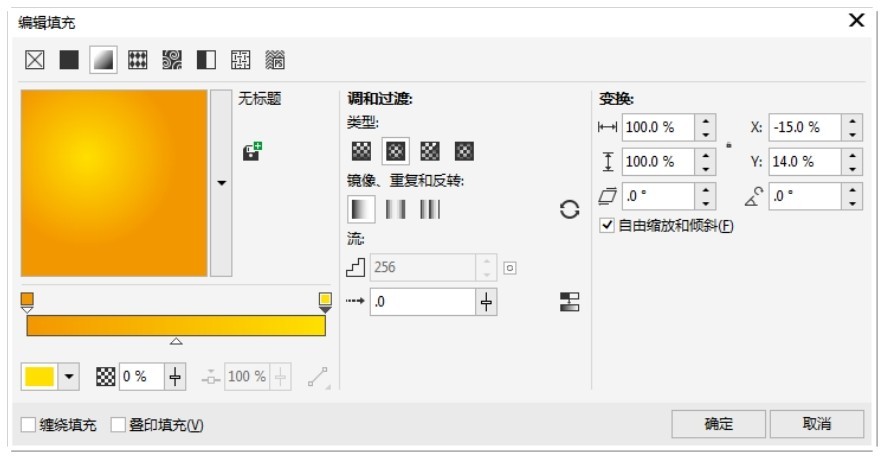

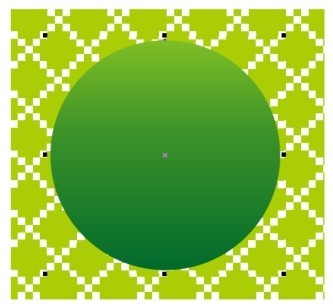

（2）选择“椭圆形”工具，按住Ctrl键的同时，绘制圆形，如图4-74所示。按F11键，弹出“编辑填充”对话框，选择“渐变填充”按钮，将“起点”颜色的CMYK值设置为100、0、100、45,“终点”颜色的CMYK值设置为55、0、100、0，将下方三角图标的“节点位置”选项设为62%，其他选项的设置如图4-75所示。单击“确定”按钮，填充图形，并去除图形的轮廓线，效果如图4-76所示。选择“矩形”工具，绘制一个矩形，如图4-77所示。

图4-74

图4-75

图4-76

图4-77

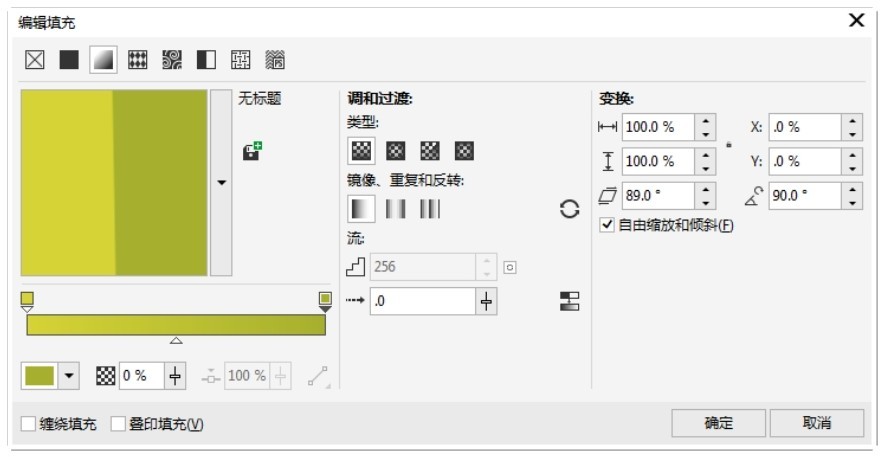

（3）按F11键，弹出“编辑填充”对话框，选择“渐变填充”按钮，将“起点”颜色的CMYK值设置为22、9、86、0,“终点”颜色的CMYK值设置为42、21、93、0，其他选项的设置如图4-78所示。单击“确定”按钮，填充图形，并去除图形的轮廓线，效果如图4-79所示。

图4-78

图4-79

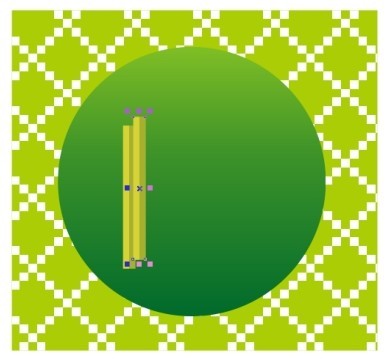

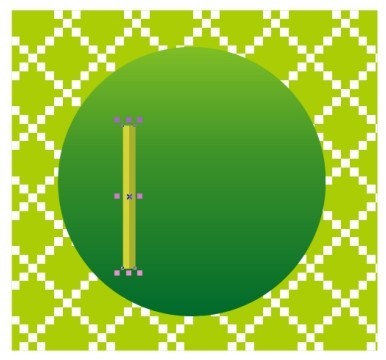

（4）选择“选择”工具，将渐变图形拖曳到适当的位置，如图4-80所示。再次将其拖曳到适当的位置并单击鼠标右键，复制图形，效果如图4-81所示。用相同的方法复制其他图形，效果如图4-82所示。

图4-80

图4-81

图4-82

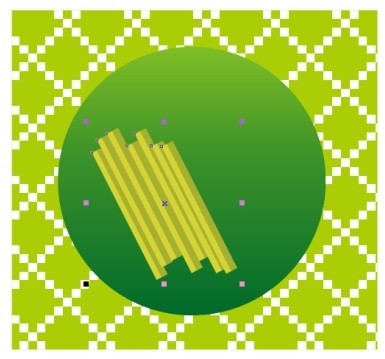

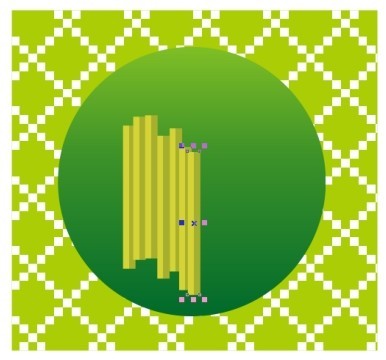

（5）选择“选择”工具，用圈选的方法将需要的图形同时选取，如图4-83所示。在属性栏的“旋转角度”框中设置数值为27°，按Enter键，效果如图4-84所示。

图4-83

图4-84

2．绘制蔬菜

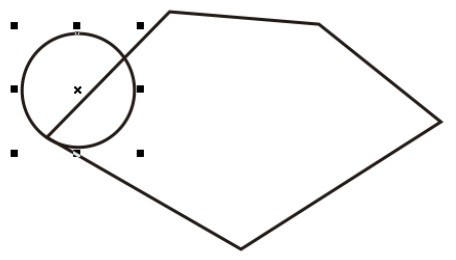

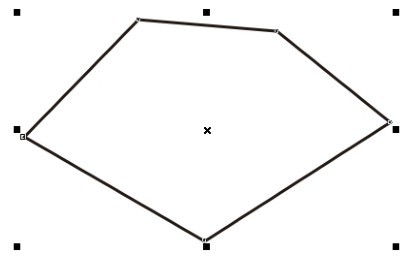

（1）选择“贝塞尔”工具，在适当的位置绘制一个图形，如图4-85所示。选择“椭圆形”工具，按住Ctrl键的同时，在适当的位置绘制圆形，如图4-86所示。

图4-85

图4-86

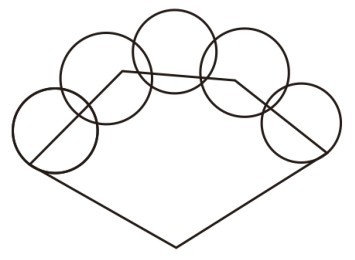

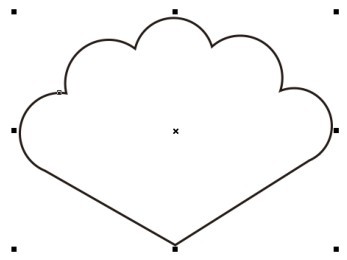

（2）用相同的方法再次绘制圆形，如图4-87所示。选择“选择”工具，用圈选的方法将需要的图形同时选取，单击属性栏中的“合并”按钮，合并图形，效果如图4-88所示。

图4-87

图4-88

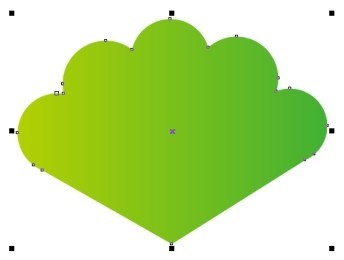

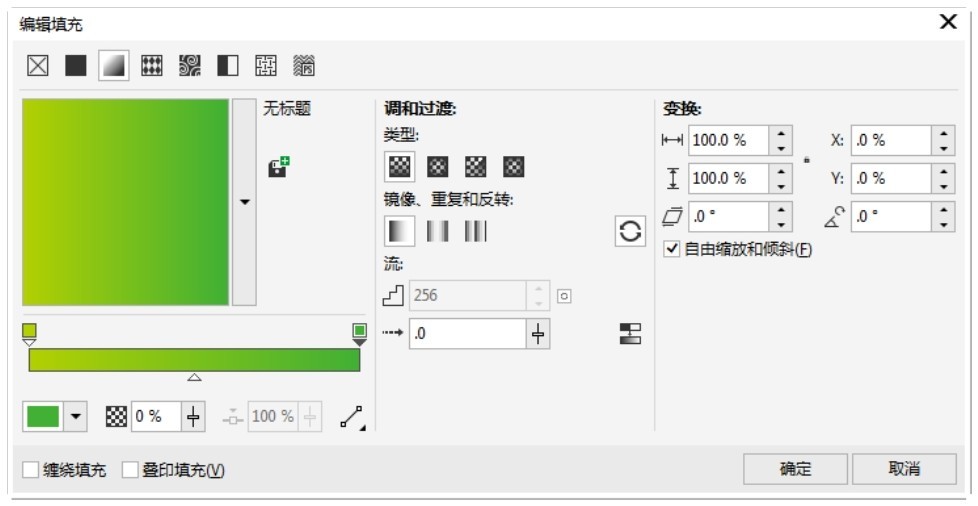

（3）按F11键，弹出“编辑填充”对话框，选择“渐变填充”按钮，将“起点”颜色的CMYK值设置为36、0、100、0,“终点”颜色的CMYK值设置为70、0、100、0，其他选项的设置如图4-89所示。单击“确定”按钮，填充图形，并去除图形的轮廓线，效果如图4-90所示。

图4-89

图4-90

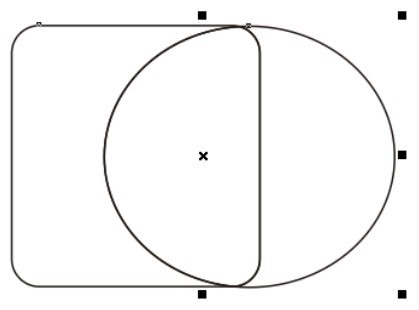

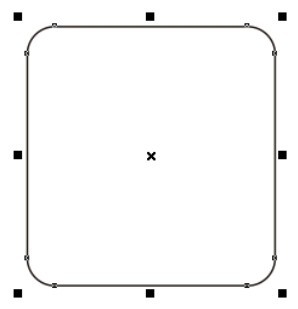

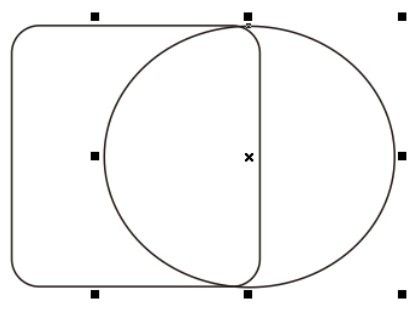

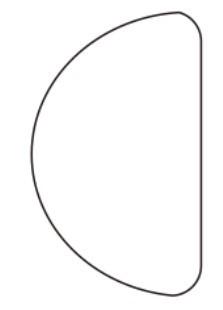

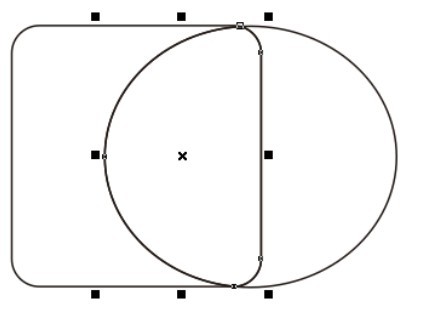

（4）选择“矩形”工具，在适当的位置绘制矩形，在属性栏的“转角半径”框中设置数值为1.5mm，按Enter键，效果如图4-91所示。选择“椭圆形”工具，在适当的位置绘制椭圆形，如图4-92所示。选择“选择”工具，用圈选的方法将需要的图形同时选取，单击属性栏中的“相交”按钮，修整图形，效果如图4-93所示。

图4-91

图4-92

图4-93

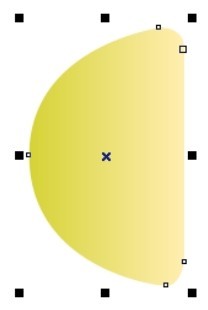

（5）选择“选择”工具，按住Shift键的同时，选取需要的图形，如图4-94所示。按Delete键，删除图形，效果如图4-95所示。

图4-94

图4-95

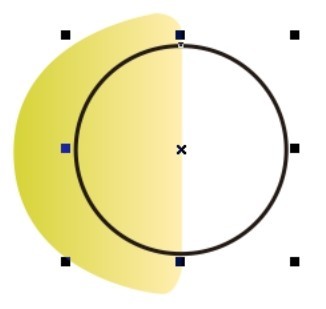

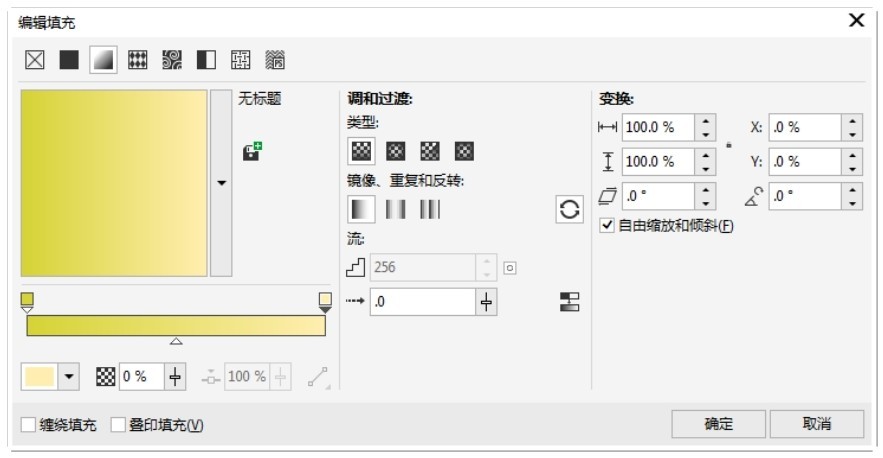

（6）选择“选择”工具，选取图形。按F11键，弹出“编辑填充”对话框，选择“渐变填充”按钮，将“起点”颜色的CMYK值设置为22、9、86、0,“终点”颜色的CMYK值设置为0、7、38、0，其他选项的设置如图4-96所示。单击“确定”按钮，填充图形，并去除图形的轮廓线，效果如图4-97所示。

图4-96

图4-97

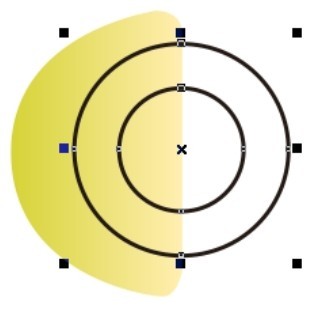

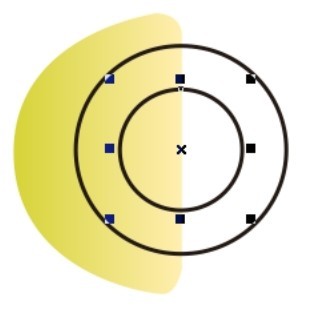

（7）选择“椭圆形”工具，按住Ctrl 键的同时，在适当的位置绘制圆形，如图4-98所示。选择“选择”工具，按数字键盘上的+键，复制图形。按住Shift键的同时，向内拖曳控制手柄，等比例缩小图形，效果如图4-99所示。用圈选的方法将两个圆形同时选取，单击属性栏中的“移除前面对象”按钮，修剪图形，效果如图4-100所示。

图4-98

图4-99

图4-100

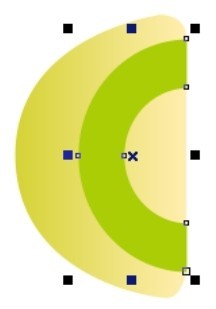

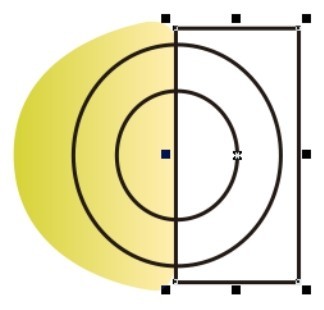

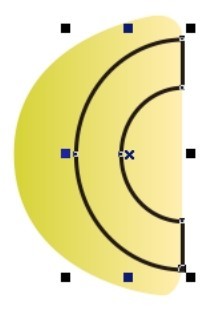

（8）选择“矩形”工具，在适当的位置绘制矩形，如图4-101所示。选择“选择”工具，按住 Shift 键的同时，将修剪图形和矩形同时选取，单击属性栏中的“移除前面对象”按钮，修剪图形，效果如图4-102所示。设置图形颜色的CMYK值为40、0、100、0，填充图形，并去除图形的轮廓线，效果如图4-103所示。

图4-101

图4-102

图4-103

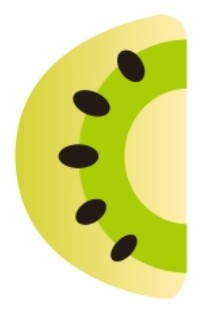

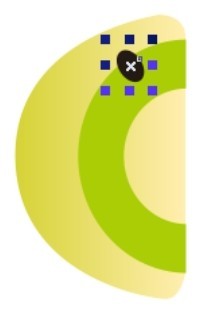

（9）选择“3点椭圆形”工具，在适当的位置绘制椭圆形，填充为黑色，并去除图形的轮廓线，效果如图4-104所示。用相同的方法绘制其他椭圆形，并填充相同的颜色，效果如图4-105所示。选择“椭圆形”工具，按住Ctrl键的同时，在适当的位置绘制圆形，如图4-106所示。

图4-104

图4-105

图4-106

（10）按F11键，弹出“编辑填充”对话框，选择“渐变填充”按钮，将“起点”颜色的CMYK值设置为0、50、100、0,“终点”颜色的CMYK值设置为0、10、100、0，其他选项的设置如图4-107所示。单击“确定”按钮，填充图形，并去除图形的轮廓线，效果如图4-108所示。

（11）选择“椭圆形”工具，按住 Ctrl 键的同时，在适当的位置绘制圆形，填充为白色，并去除图形的轮廓线，效果如图4-109所示。选择“选择”工具，用圈选的方法将图形同时选取，按Ctrl+G组合键，群组图形。

图4-107

图4-108

图4-109

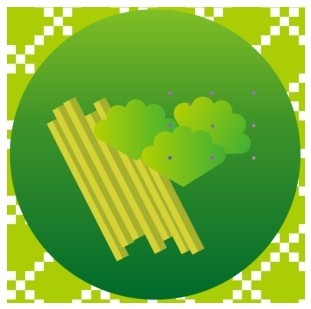

（12）选择“选择”工具，将需要的图形拖曳到适当的位置，如图4-110所示。按两次数字键盘上的+键，复制两个图形，分别将其拖曳到适当的位置，效果如图4-111所示。选取需要的图形，在属性栏中的“旋转角度”框中设置为330°，按Enter键，效果如图4-112所示。

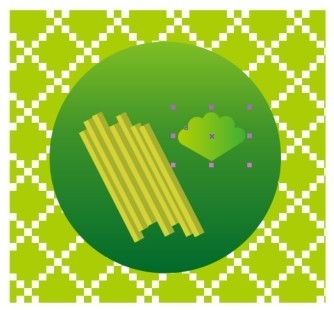

图4-110

图4-111

图4-112

（13）选择“选择”工具，将需要的图形拖曳到适当的位置，复制并调整其位置和角度，效果如图4-113所示。分别选取图形，按 Ctrl+PageDown 组合键，调整图形的前后顺序，效果如图4-114所示。

图4-113

图4-114

（14）选择“选择”工具，将需要的图形拖曳到适当的位置，复制并调整其位置，效果如图4-115所示。分别选取图形，按Ctrl+PageDown组合键，调整图形的前后顺序，效果如图4-116所示。用相同的方法调整其他图形的前后顺序，效果如图4-117所示。

图4-115

图4-116

图4-117

3．绘制菜篮

（1）选择“椭圆形”工具，按住Ctrl键的同时，在适当的位置绘制圆形，如图4-118所示。选择“矩形”工具，在适当的位置绘制矩形，如图4-119所示。选择“选择”工具，按住Shift键的同时，将需要的图形同时选取，单击属性栏中的“移除前面对象”按钮，修剪图形，如图4-120所示。

图4-118

图4-119

图4-120

（2）按F11键，弹出“编辑填充”对话框，选择“渐变填充”按钮，将“起点”颜色的CMYK值设置为0、0、0、20,“终点”颜色的CMYK值设置为0、0、0、60，其他选项的设置如图4-121所示。单击“确定”按钮，填充图形，并去除图形的轮廓线，效果如图4-122所示。

图4-121

图4-122

（3）选择“贝塞尔”工具，在适当的位置绘制一条曲线。选择“选择”工具，在属性栏的“轮廓宽度”框中设置数值为1mm，按Enter键。填充轮廓线颜色为白色，效果如图4-123所示。用相同的方法绘制另一条曲线，并填充相同的颜色，效果如图4-124所示。

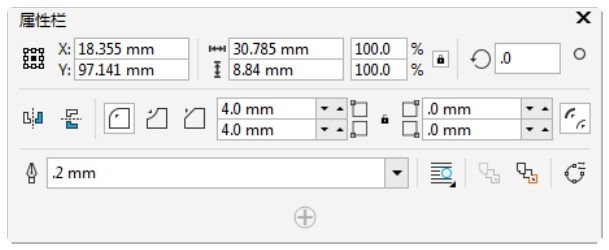

（4）选择“矩形”工具，在适当的位置绘制矩形，在属性栏的“转角半径”框中进行设置，如图4-125所示，按Enter键，效果如图4-126所示。

图4-123

图4-124

图4-125

图4-126

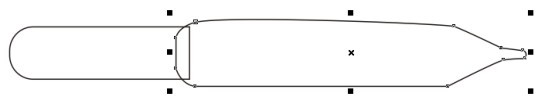

（5）选择“贝塞尔”工具，在适当的位置绘制一个图形，如图4-127所示。选择“选择”工具，选取需要的图形，单击属性栏中的“转换为曲线”按钮，转换为曲线图形。选择“形状”工具，分别拖曳节点到适当的位置，效果如图4-128所示。

图4-127

图4-128

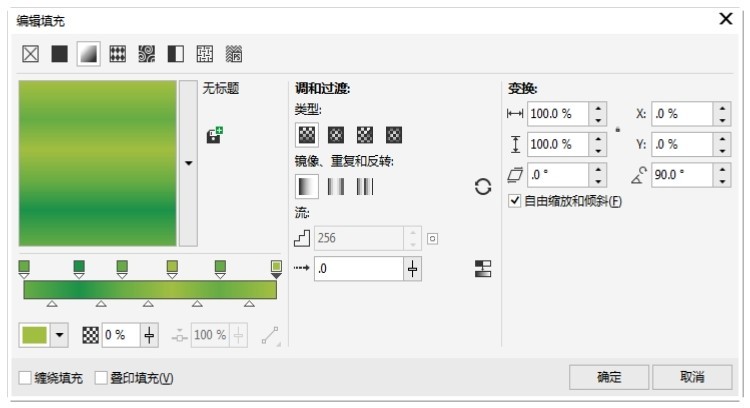

（6）按F11键，弹出“编辑填充”对话框，选择“渐变填充”按钮，在“位置”选项中分别添加并输入0、22、39、59、78、100几个位置点，分别设置几个位置点颜色的CMYK值为0（63、10、90、0）、22（80、22、90、0）、39（63、10、90、0）、59（43、10、87、0）、78（63、10、90、0）、100（43、10、87、0），其他选项的设置如图4-129所示。单击“确定”按钮，填充图形，并去除图形的轮廓线，效果如图4-130所示。

图4-129

图4-130

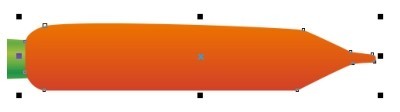

（7）选择“选择”工具，选取图形。按F11键，弹出“编辑填充”对话框，选择“渐变填充”按钮，将“起点”颜色的CMYK值设置为15、88、88、0,“终点”颜色的CMYK值设置为0、67、100、0，其他选项的设置如图4-131所示。单击“确定”按钮，填充图形，并去除图形的轮廓线，效果如图4-132所示。

图4-131

图4-132

（8）选择“矩形”工具，在适当的位置绘制矩形，设置填充颜色的CMYK值为0、60、80、0，填充图形，并去除图形的轮廓线，效果如图4-133所示。用相同的方法绘制图形，并填充相同的颜色，效果如图4-134所示。

图4-133

图4-134

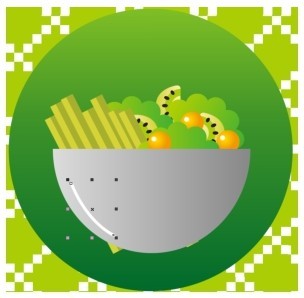

（9）选择“选择”工具，用圈选的方法将图形同时选取，按Ctrl+G组合键群组图形，如图4-135所示。将其拖曳到适当的位置，效果如图4-136所示。

图4-135

图4-136

（10）选择“椭圆形”工具，绘制一个椭圆形，如图4-137所示。单击属性栏中的“转换为曲线”按钮，转换为曲线图形，如图4-138所示。选择“形状”工具，分别在适当的位置双击鼠标添加节点，如图4-139所示。

图4-137

图4-138

图4-139

（11）选择“形状”工具，将需要的节点拖曳到适当的位置，并分别调整需要的控制点，效果如图4-140所示。选择“矩形”工具，在适当的位置绘制矩形，如图4-141所示。按住Shift键的同时，将需要的图形同时选取，单击属性栏中的“移除前面对象”按钮，修剪图形，效果如图4-142所示。

图4-140

图4-141

图4-142

（12）保持图形的选取状态。按 F11键，弹出“编辑填充”对话框，选择“渐变填充”按钮，将“起点”颜色的CMYK值设置为36、0、100、0,“终点”颜色的CMYK值设置为70、0、100、0，其他选项的设置如图4-143所示。单击“确定”按钮，填充图形，并去除图形的轮廓线，效果如图4-144所示。

图4-143

图4-144

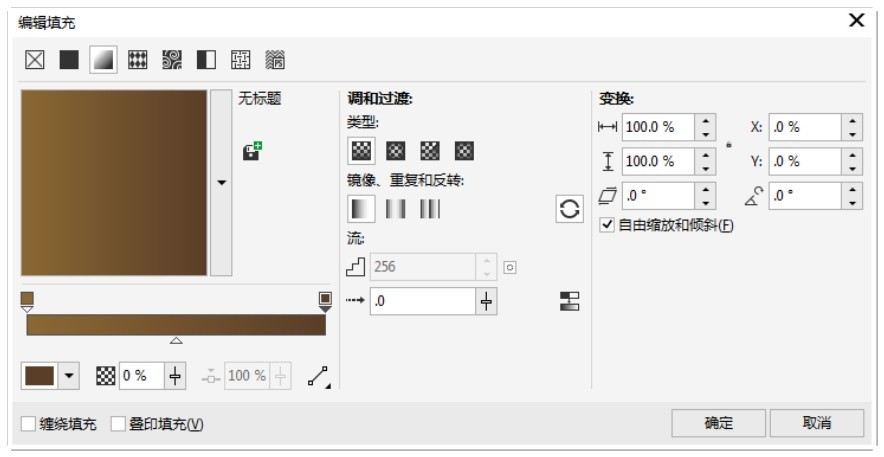

（13）选择“贝塞尔”工具，在适当的位置绘制一个图形，如图4-145所示。按 F11键，弹出“编辑填充”对话框，选择“渐变填充”按钮，将“起点”颜色的CMYK值设置为50、60、90、10,“终点”颜色的CMYK值设置为60、70、85、40，其他选项的设置如图4-146所示。单击“确定”按钮，填充图形，并去除图形的轮廓线，效果如图4-147所示。

图4-145

图4-146

图4-147

（14）保持图形的选取状态，按Ctrl+PageDown组合键，后移图形，效果如图4-148所示。选择“椭圆形”工具，按住Ctrl键的同时，在适当的位置绘制两个圆形，填充为白色，并去除图形的轮廓线，效果如图4-149所示。

图4-148

图4-149

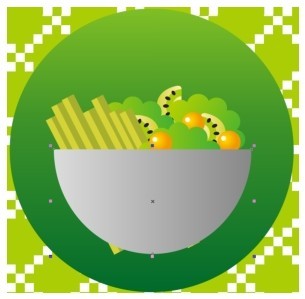

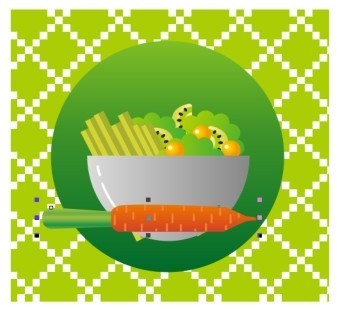

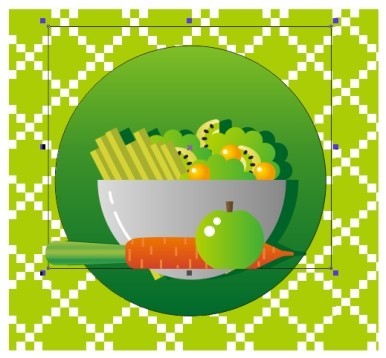

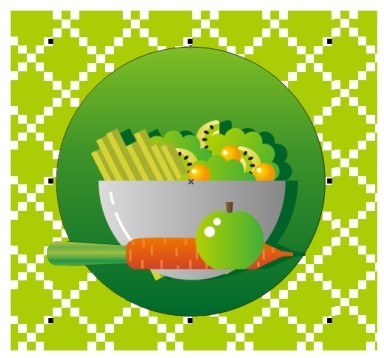

（15）选择“选择”工具，用圈选的方法将图形同时选取，按Ctrl+G组合键群组图形，并将其拖曳到适当的位置，效果如图4-150所示。用圈选的方法将图形同时选取，按Ctrl+G组合键群组图形；按数字键盘上的+键，复制图形，如图4-151所示。单击属性栏中的“取消组合所有对象”按钮，取消所有群组对象，如图4-152所示。保持图形的选取状态。

图4-150

图4-151

图4-152

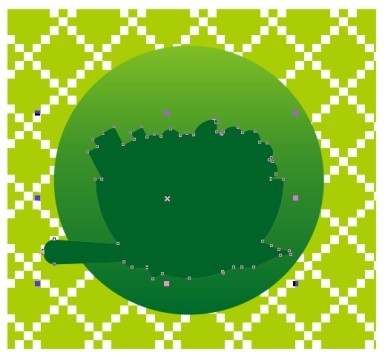

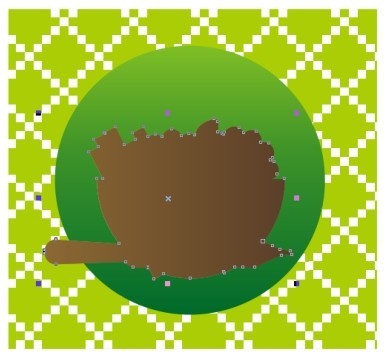

（16）单击属性栏中的“合并”按钮，合并图形，效果如图4-153所示。设置填充颜色的CMYK值为100、0、100、50，填充图形，效果如图4-154所示。连续按Ctrl+PageDown组合键，后移图形，并微调到适当的位置，效果如图4-155所示。

图4-153

图4-154

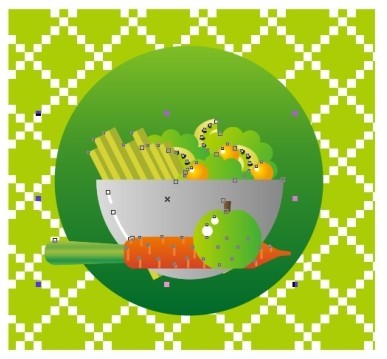

图4-155

（17）选择“椭圆形”工具，按住Ctrl键的同时，在适当的位置绘制圆形，如图4-156所示。选择“矩形”工具，在适当的位置绘制矩形，如图4-157所示。选择“选择”工具，按住 Shift键的同时，将需要的图形同时选取，单击属性栏中的“移除前面对象”按钮，修剪图形，效果如图4-158所示。保持图形的选取状态。

图4-156

图4-157

图4-158

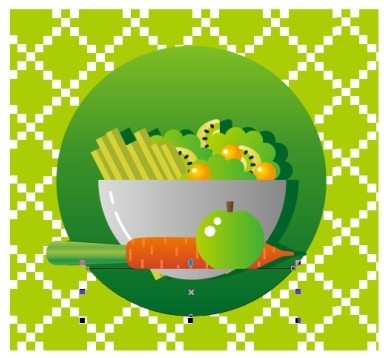

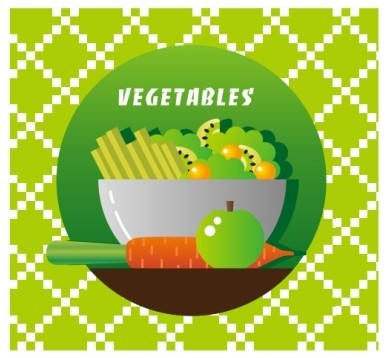

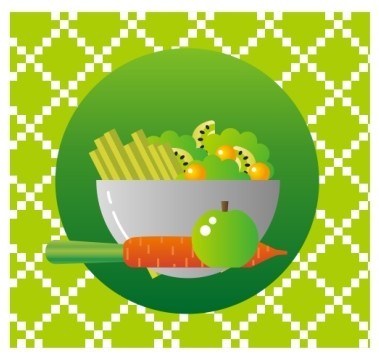

（18）设置填充颜色的CMYK值为65、80、100、54，填充图形，并去除图形的轮廓线，效果如图4-159所示。选择“文本”工具，在图形上输入需要的文字，选择“选择”工具，在属性栏中选取适当的字体并设置文字大小，填充文字为白色，效果如图4-160所示。蔬菜插画绘制完成，效果如图4-161所示。

图4-159

图4-160

4.2.2　使用属性栏进行填充

图4-161

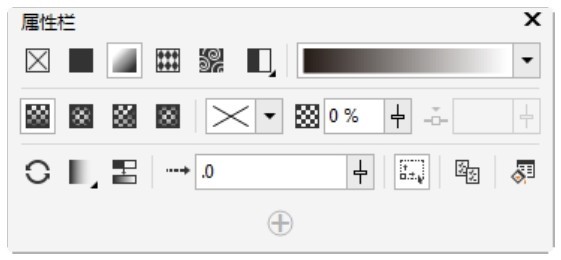

绘制一个图形，效果如图4-162所示。选择“交互式填充”工具，在属性栏中单击“渐变填充”按钮，属性栏如图4-163所示，效果如图4-164所示。

图4-162

图4-163

图4-164

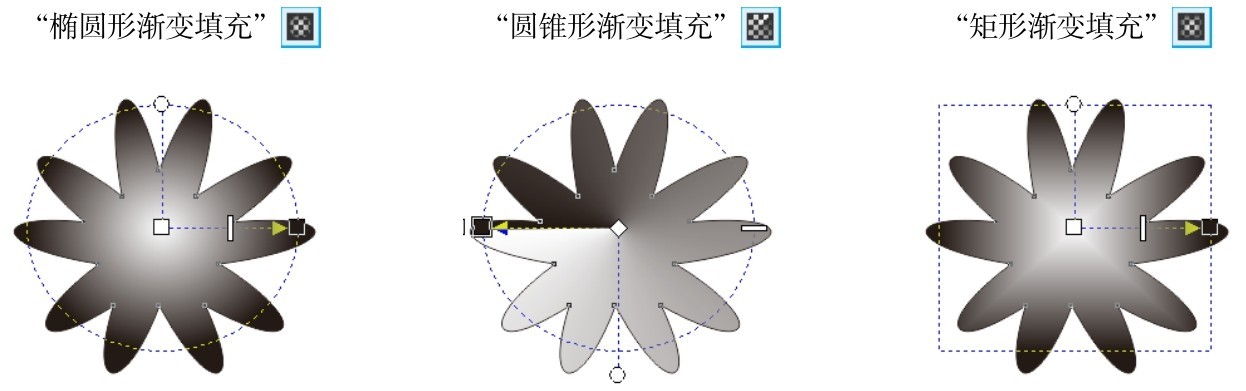

单击属性栏中的其他选项按钮，可以选择渐变的类型，椭圆形、圆锥形和矩形的效果如图4-165所示。

属性栏中的“节点颜色”用于指定选择渐变节点的颜色，“节点透明度”文本框用于设置指定选定渐变节点的透明度，“加速”文本框用于设置渐变从一个颜色到另外一个颜色的速度。

图4-165

4.2.3　使用工具进行填充

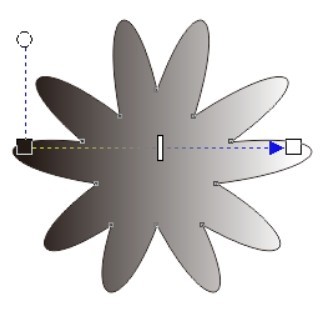

绘制一个图形，如图4-166所示。选择“交互式填充”工具，在起点颜色的位置按住鼠标左键拖曳鼠标到适当的位置，松开鼠标左键，图形被填充了预设的颜色，效果如图4-167所示。在拖曳的过程中可以控制渐变的角度、渐变的边缘宽度等渐变属性。

图4-166

图4-167

拖曳起点颜色和终点颜色可以改变渐变的角度和边缘宽度。拖曳中间点可以调整渐变颜色的分布。拖曳渐变虚线，可以控制颜色渐变与图形之间的相对位置。拖曳渐变上方的圆圈图标可以调整渐变倾斜角度。

4.2.4　使用“渐变填充”对话框填充

选择“编辑填充”工具，在弹出的“编辑填充”对话框中单击“渐变填充”按钮。在对话框中的“镜像、重复和反转”设置区中可选择渐变填充的3种类型：“默认”渐变填充、“重复和镜像”渐变填充和“重复”渐变填充。

1．默认渐变填充

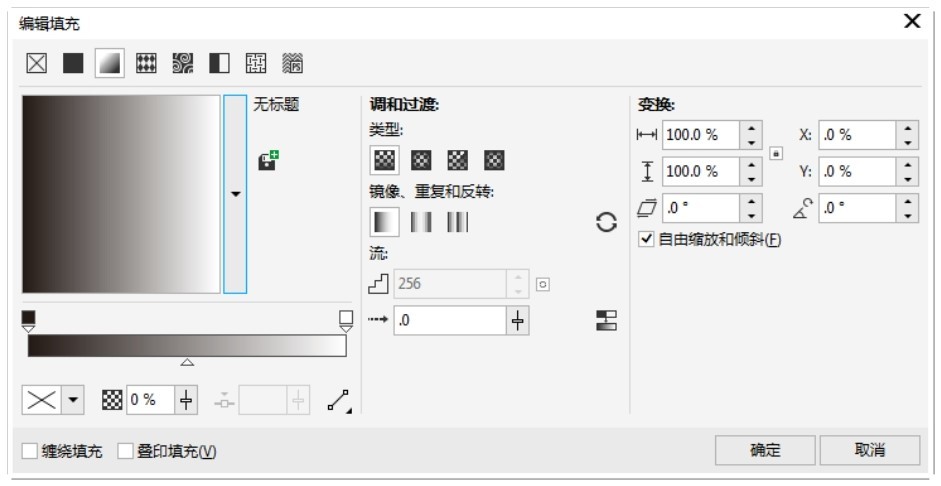

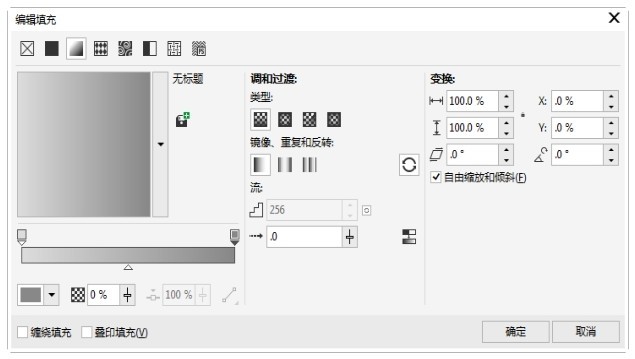

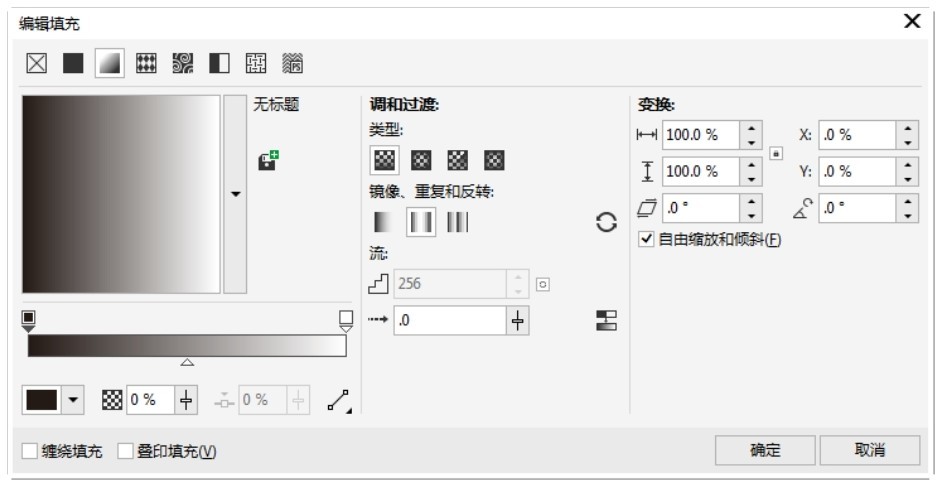

“默认渐变填充”按钮的对话框如图4-168所示。

在对话框中设置好渐变颜色后，单击“确定”按钮，完成图形的渐变填充。

图4-168

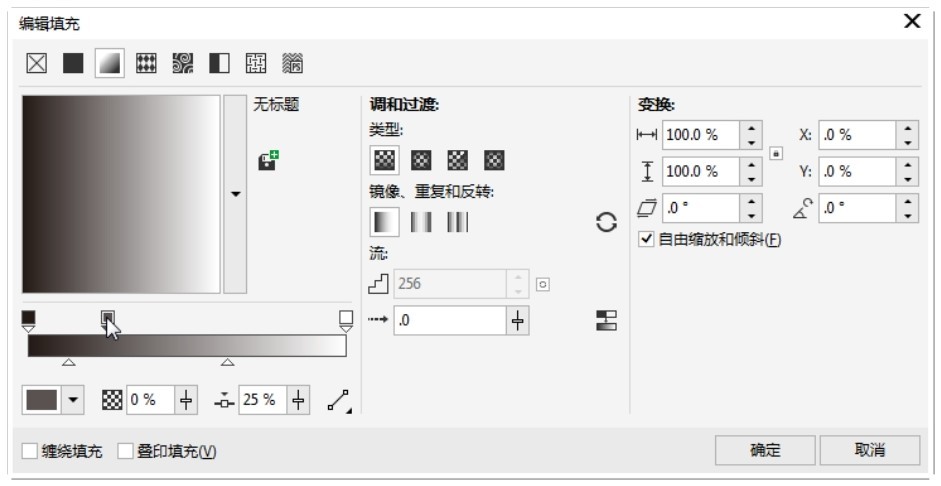

在“预览色带”的起点和终点颜色之间双击鼠标左键，将在预览色带上产生一个倒三角形色标，也就是新增了一个渐变颜色标记，如图4-169所示。“节点位置”选项中显示的百分数就是当前新增渐变颜色标记的位置。单击“节点颜色”选项右侧的按钮，在弹出的下拉选项中设置需要的渐变颜色，“预览”色带上新增渐变颜色标记上的颜色将改变为需要的新颜色。“节点颜色”选项中显示的颜色就是当前新增渐变颜色标记的颜色。

图4-169

2．重复和镜像渐变填充

单击选择“重复和镜像”按钮，如图4-170所示。再单击调色板中的颜色，可改变自定义渐变填充终点的颜色。

图4-170

3．重复渐变填充

单击选择“重复”按钮，如图4-171所示。

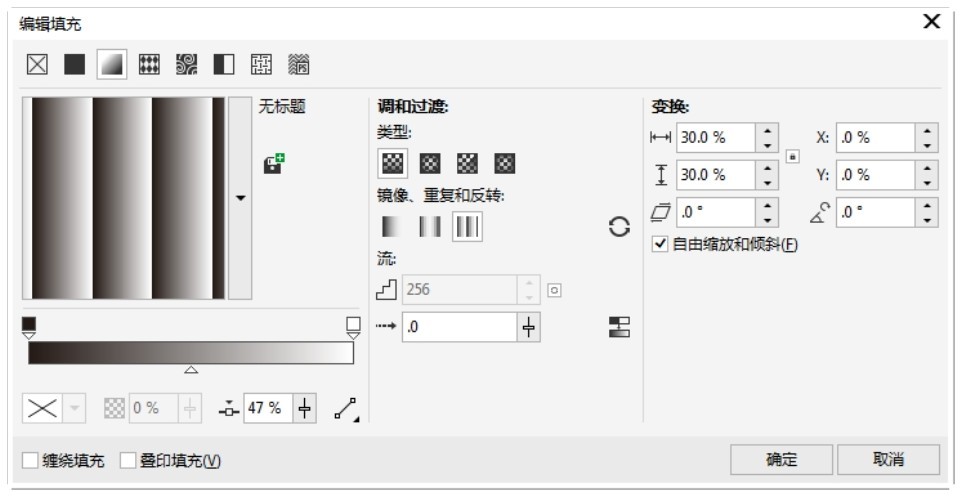

图4-171

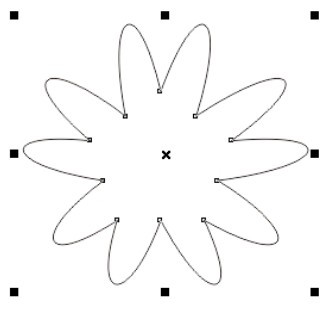

4.2.5　渐变填充的样式

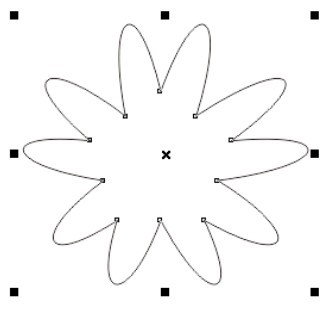

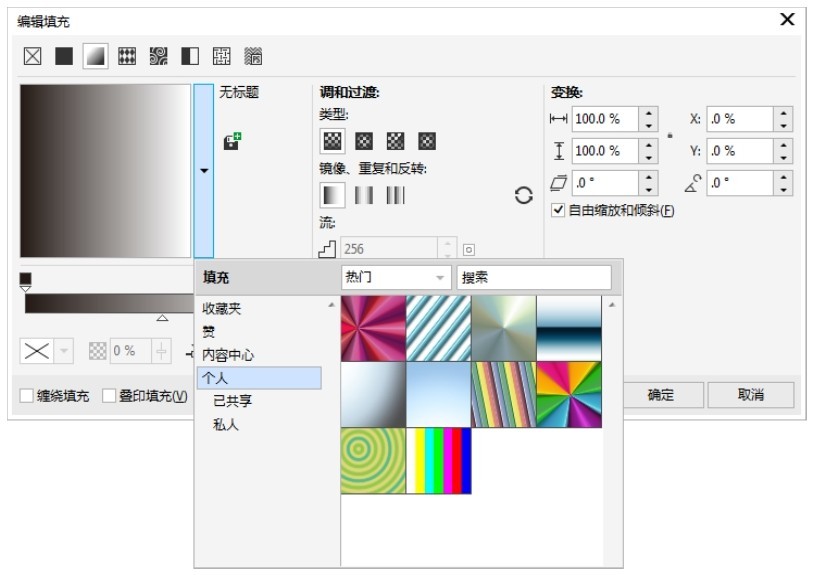

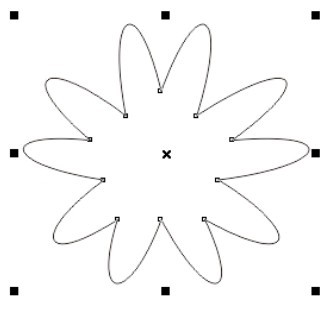

绘制一个图形，效果如图4-172所示。在“渐变填充”对话框中的“填充挑选器”选项中包含了CorelDRAW X8预设的一些渐变效果，如图4-173所示。

图4-172

图4-173

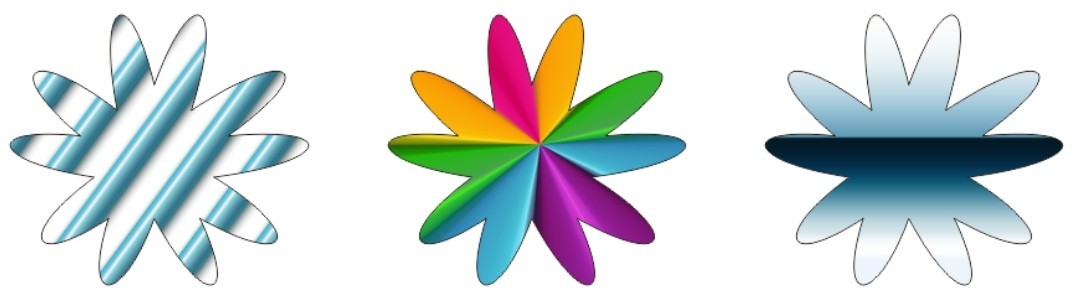

选择好一个预设的渐变效果，单击“确定”按钮，可以完成渐变填充。使用预设的渐变效果填充的各种渐变效果如图4-174所示。

图4-174

4.2.6　图样填充

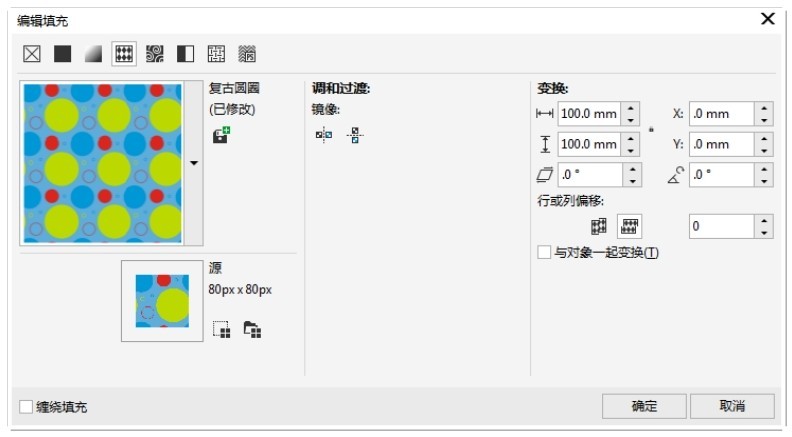

向量图样填充是由矢量和线描式图像来生成。选择“编辑填充”工具，在弹出的“编辑填充”对话框中单击“向量图样填充”按钮，如图4-175所示。

图4-175

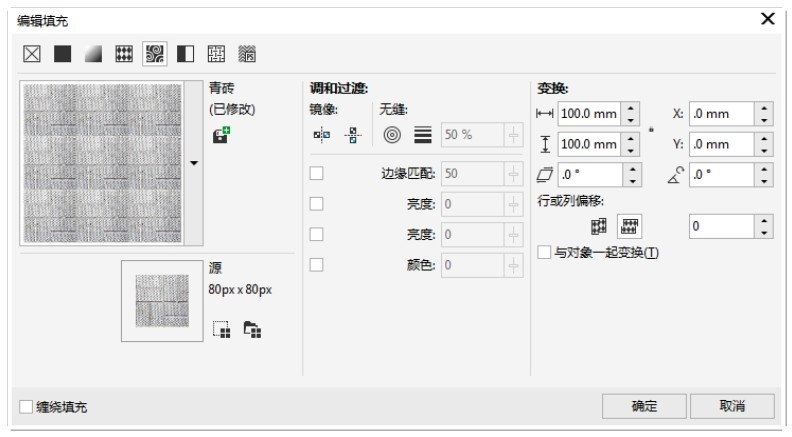

位图图样填充是使用位图图片来进行填充。选择“编辑填充”工具，在弹出的“编辑填充”对话框中单击“位图图样填充”按钮，如图4-176所示。

图4-176

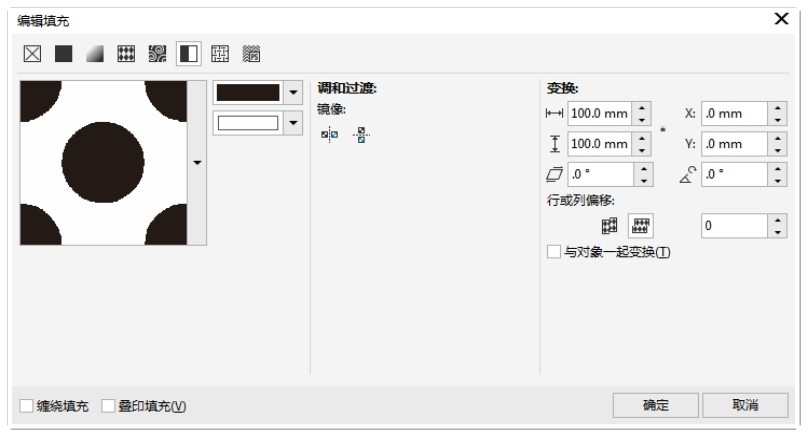

双色图样填充是用两种颜色构成的图案来填充，也就是通过设置前景色和背景色的颜色来填充。选择“编辑填充”工具，在弹出的“编辑填充”对话框中单击“双色图样填充”按钮，如图4-177所示。

图4-177
