CorelDRAW X8提供了对齐和分布功能来设置对象的对齐和分布方式。下面介绍对齐和分布的使用方法和技巧。

5.1.1　课堂案例——制作假日游轮插画

【案例学习目标】学习使用绘画工具、对齐和分布命令制作假日游轮插画。

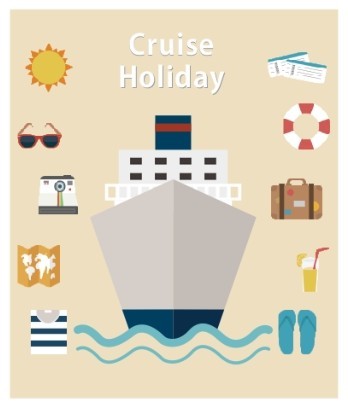

【案例知识要点】使用贝塞尔工具、矩形工具、对齐和分布命令、文本工具制作假日游轮插画，效果如图5-1所示。

【效果所在位置】Ch05\效果\制作假日游轮插画.cdr。

图5-1

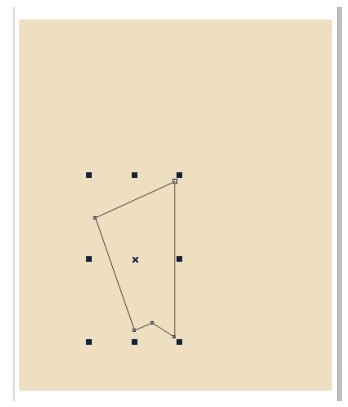

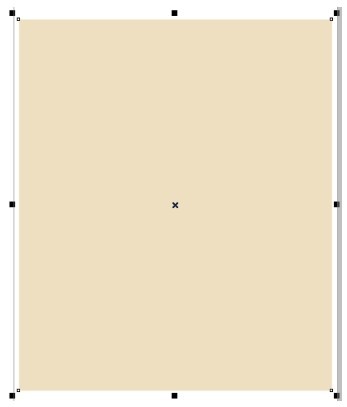

（1）按Ctrl+N组合键，新建一个A4页面。选择“矩形”工具，在适当的位置绘制矩形，设置图形颜色的CMYK值为7、14、26、0，填充图形，并去除图形的轮廓线，效果如图5-2所示。选择“贝塞尔”工具，绘制一个图形，如图5-3所示。

图5-2

图5-3

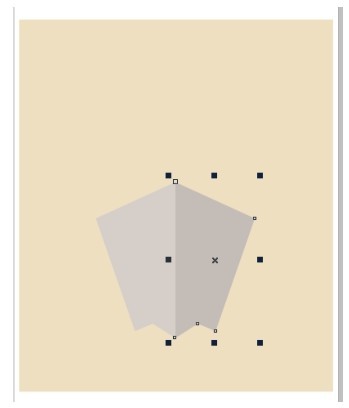

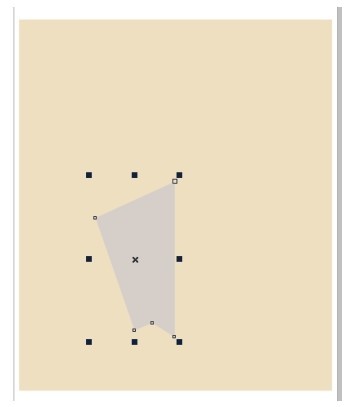

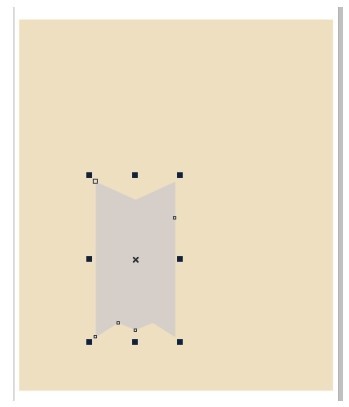

（2）设置图形颜色的CMYK值为19、19、20、0，填充图形，并去除图形的轮廓线，效果如图5-4所示。选择“选择”工具，按数字键盘上的+键，复制图形。单击属性栏中的“水平镜像”按钮，水平翻转复制的图形，效果如图5-5所示。

图5-4

图5-5

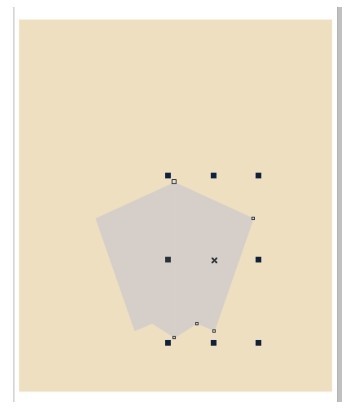

（3）将图形拖曳到适当的位置，效果如图5-6所示。设置图形颜色的CMYK值为27、26、25、0，填充图形，效果如图5-7所示。

图5-6

图5-7

（4）选择“选择”工具，选取需要的图形，按数字键盘上的+键，复制图形。选择“形状”工具，分别将上方的节点拖曳到适当的位置，效果如图5-8所示。设置图形颜色的 CMYK 值为100、80、49、13，填充图形，效果如图5-9所示。

图5-8

图5-9

（5）选择“选择”工具，按数字键盘上的+键，复制图形。单击属性栏中的“水平镜像”按钮，水平翻转复制的图形，效果如图5-10所示，将其拖曳到适当的位置，效果如图5-11所示。设置图形颜色的CMYK值为100、90、58、25，填充图形，效果如图5-12所示。

图5-10

图5-11

图5-12

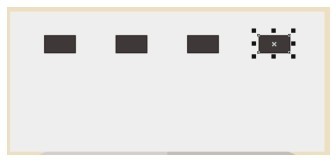

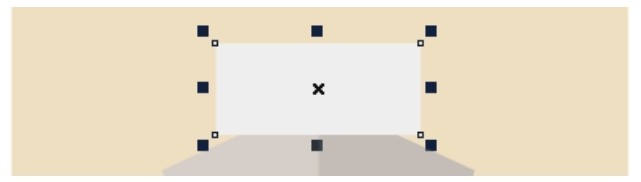

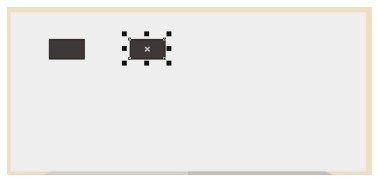

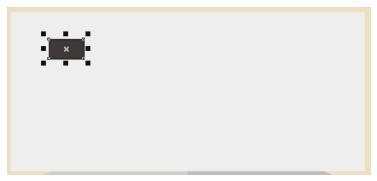

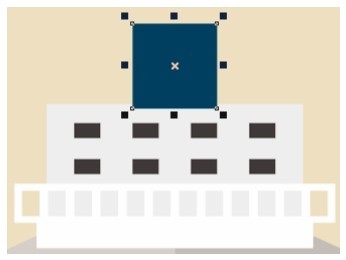

（6）选择“矩形”工具，在适当的位置绘制矩形，设置图形颜色的CMYK值为0、0、0、10，填充图形，并去除图形的轮廓线，效果如图5-13所示。再次绘制矩形，设置图形颜色的CMYK值为0、0、0、90，填充图形，效果如图5-14所示。选择“选择”工具，按住Shift键的同时，拖曳图形到适当的位置并单击鼠标右键，复制图形，效果如图5-15所示。

图5-13

图5-14

图5-15

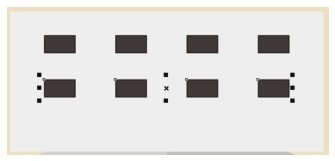

（7）连续按Ctrl+D组合键，复制两个图形，如图5-16所示。选择“选择”工具，用圈选的方法将需要的图形同时选取。按住Shift键的同时，垂直向下拖曳图形到适当的位置并单击鼠标右键，复制图形，效果如图5-17所示。

图5-16

图5-17

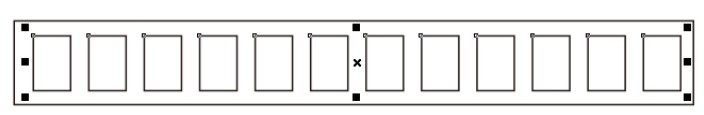

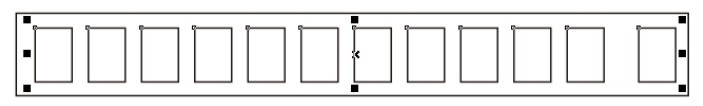

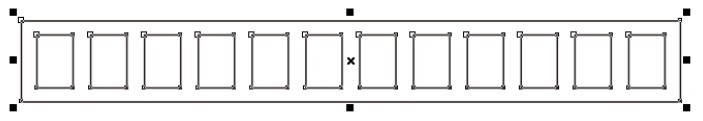

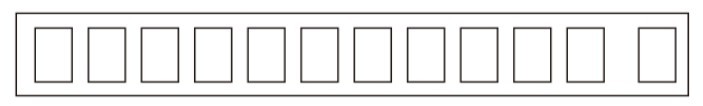

（8）选择“矩形”工具，在适当的位置绘制多个矩形，如图5-18所示。选择“选择”工具，用圈选的方法将需要的图形同时选取，如图5-19所示。

图5-18

图5-19

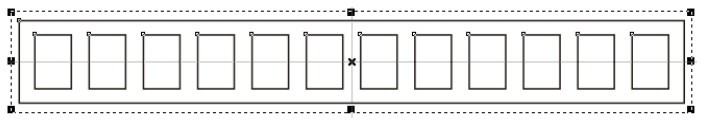

（9）选择“对象 > 对齐和分布 > 对齐与分布”命令，弹出“对齐与分布”泊坞窗，单击“底端对齐”按钮和“水平分散排列中心”按钮，如图5-20所示，对齐效果如图5-21所示。按Ctrl+G组合键群组图形，效果如图5-22所示。

图5-20

图5-21

图5-22

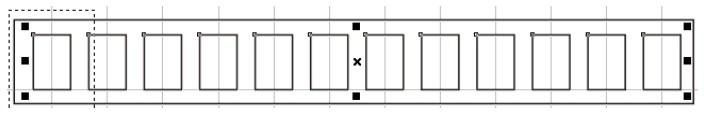

（10）选择“选择”工具，用圈选的方法将需要的图形同时选取。在“对齐与分布”泊坞窗中单击“水平居中对齐”按钮和“垂直居中对齐”按钮，如图5-23所示，对齐效果如图5-24所示。单击属性栏中的“移除后面对象”按钮，修改图形，效果如图5-25所示。

图5-23

图5-24

图5-25

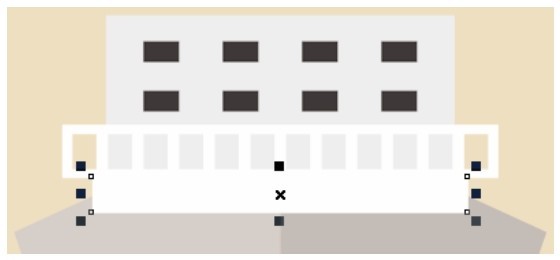

（11）保持图形的选取状态，将图形填充为白色，并去除图形的轮廓线，拖曳到适当的位置，效果如图5-26所示。选择“矩形”工具，在适当的位置绘制矩形，填充为白色，并去除图形的轮廓线，效果如图5-27所示。

图5-26

图5-27

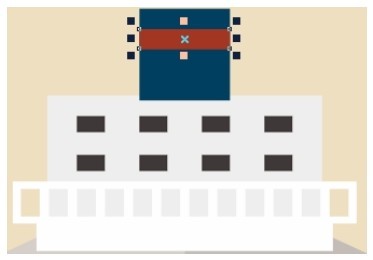

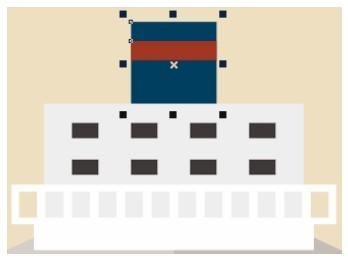

（12）选择“矩形”工具，在适当的位置绘制矩形，设置图形颜色的CMYK值为100、80、49、13，填充图形，并去除图形的轮廓线，效果如图5-28所示。再次绘制矩形，设置图形颜色的CMYK值为40、91、100、6，填充图形，并去除图形的轮廓线，效果如图5-29所示。选择“选择”工具，用圈选的方法将需要的图形同时选取。连续按Ctrl+PageDown组合键，后移图形，效果如图5-30所示。

图5-28

图5-29

图5-30

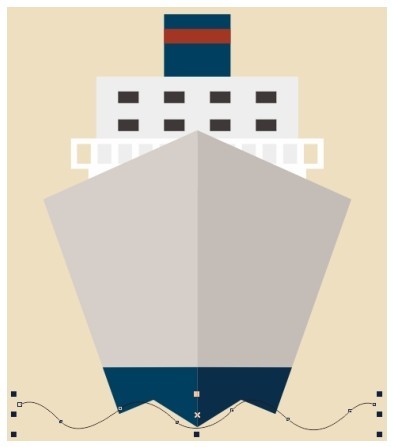

（13）选择“选择”工具，用圈选的方法将需要的图形同时选取。连续按 Ctrl+PageDown 组合键，后移图形，效果如图5-31所示。选择“贝塞尔”工具，绘制一条曲线，如图5-32所示。

图5-31

图5-32

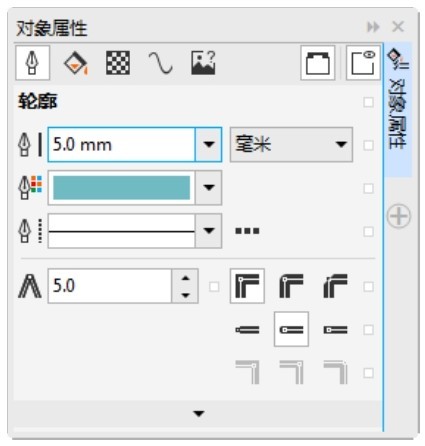

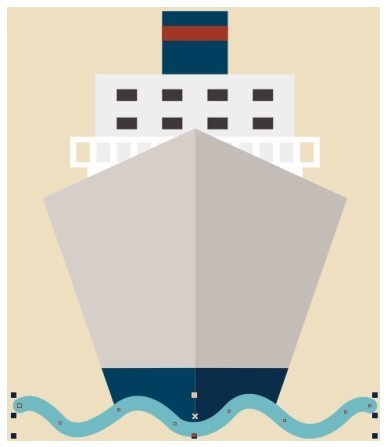

（14）按Alt+Enter组合键，弹出“对象属性”泊坞窗，将轮廓颜色的CMYK值设置为56、9、24、0，其他选项的设置如图5-33所示，效果如图5-34所示。

图5-33

图5-34

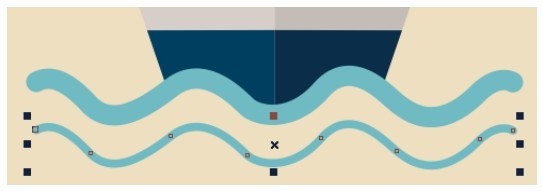

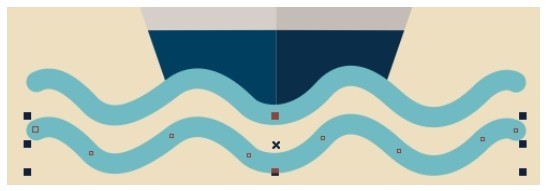

（15）选择“选择”工具，选取需要的曲线。按住Shift键的同时，垂直向下拖曳曲线到适当的位置并单击鼠标右键，复制曲线，效果如图5-35所示。在属性栏的“轮廓宽度”框中设置数值为2mm，按Enter键，效果如图5-36所示。

图5-35

图5-36

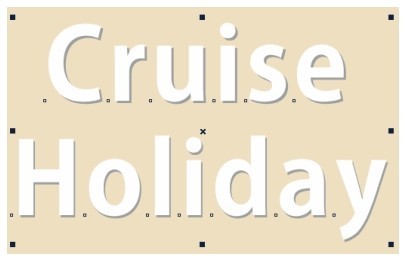

（16）选择“选择”工具，用圈选的方法将需要的图形同时选取。按Ctrl+G组合键群组图形，效果如图5-37所示。选择“文本”工具，在图形上输入需要的文字，选择“选择”工具，在属性栏中选取适当的字体并设置文字大小，填充文字为白色，效果如图5-38所示。

图5-37

图5-38

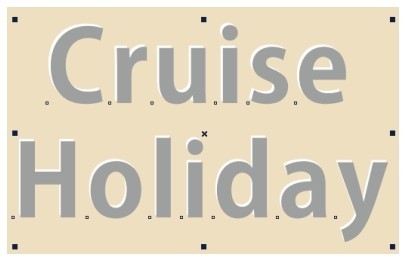

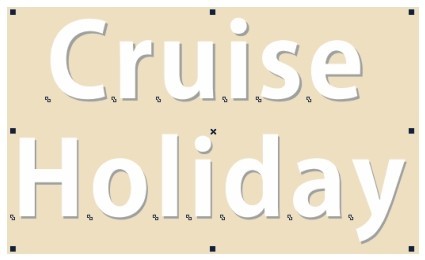

（17）选择“选择”工具，按数字键盘上的+键，复制文字。设置文字颜色的CMYK值为0、0、0、50，填充文字，微移其位置，效果如图5-39所示。按Ctrl+PageDown组合键，后移文字，效果如图5-40所示。

图5-39

图5-40

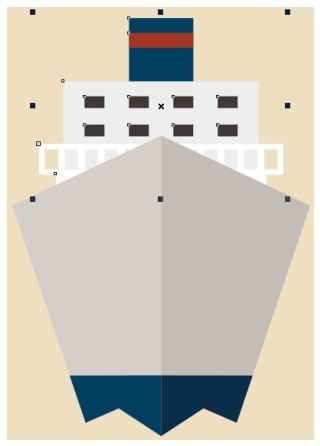

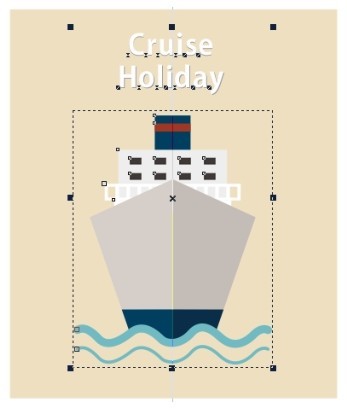

（18）选择“选择”工具，用圈选的方法将需要的文字同时选取。按Ctrl+G组合键群组文字，效果如图5-41所示。用圈选的方法将需要的图形和文字同时选取。在“对齐与分布”泊坞窗中单击“水平居中对齐”按钮，对齐效果如图5-42所示。

图5-41

图5-42

（19）按Ctrl+I组合键，弹出“导入”对话框，打开本书学习资源中的“Ch05 > 素材 > 制作假日游轮插画 > 01 ~ 10”文件，单击“导入”按钮，在页面中分别单击导入图片，选择“选择”工具，分别调整其位置和大小，效果如图5-43所示。

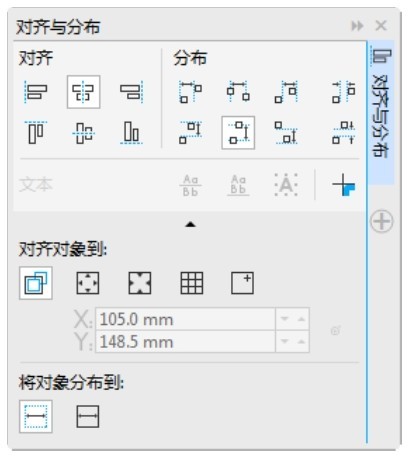

（20）选择“选择”工具，用圈选的方法将需要的图片同时选取。在“对齐与分布”泊坞窗中单击“水平居中对齐”按钮和“垂直分散排列中心”按钮，如图5-44所示，对齐效果如图5-45所示。

图5-43

图5-44

图5-45

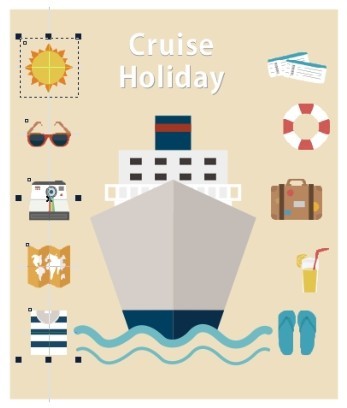

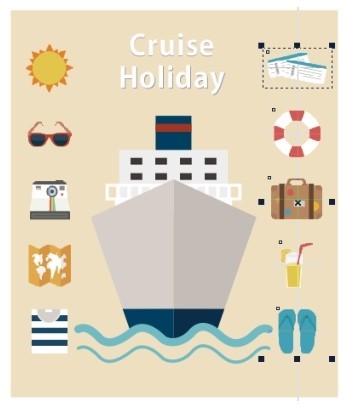

（21）选择“选择”工具，用圈选的方法将需要的图片同时选取。在“对齐与分布”泊坞窗中单击“水平居中对齐”按钮和“垂直分散排列中心”按钮，如图5-46所示，对齐效果如图5-47所示。假日游轮插画制作完成，效果如图5-48所示。

图5-46

图5-47

图5-48

5.1.2　多个对象的对齐和分布

1．多个对象的对齐

使用“选择”工具选中多个要对齐的对象，选择“对象 > 对齐和分布 > 对齐与分布”命令，或按Ctrl+Shift+A组合键，或单击属性栏中的“对齐与分布”按钮，弹出如图5-49所示的“对齐与分布”泊坞窗。

在“对齐与分布”泊坞窗的“对齐”选项组中，可以选择两组对齐方式，如左对齐、水平居中对齐、右对齐或顶端对齐、垂直居中对齐、底端对齐。两组对齐方式可以单独使用，也可以配合使用，如对齐右底端、左顶端等设置就需要配合使用。

在“对齐对象到”选项组中可以选择对齐基准，如“活动对象”按钮、“页面边缘”按钮、“页面中心”按钮、“网格”按钮和“指定点”按钮。对齐基准按钮必须与左、中、右对齐或顶端、中、底端对齐按钮同时使用，以指定图形对象的某个部分去和相应的基准线对齐。

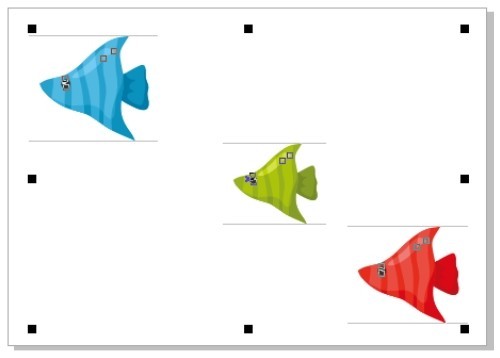

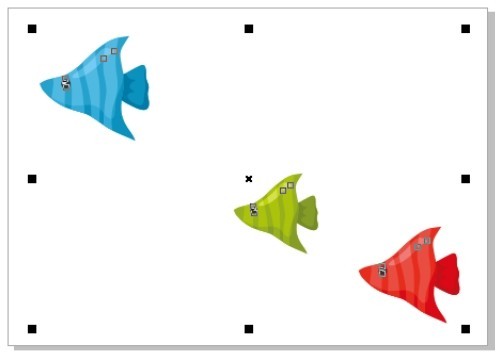

选择“选择”工具，按住Shift键，单击几个要对齐的图形对象将它们全选中，如图5-50所示，注意要将图形目标对象最后选中，因为其他图形对象将以图形目标对象为基准对齐，本例中以右下角的红色鱼图形为图形目标对象，所以最后选中它。

图5-49

图5-50

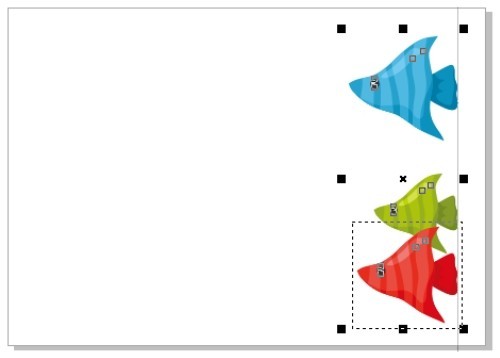

选择“对象 > 对齐和分布 > 对齐与分布”命令，弹出“对齐与分布”泊坞窗，在泊坞窗中单击“右对齐”按钮，如图5-51所示，几个图形对象以最后选取的红色鱼图形的右边缘为基准进行对齐，效果如图5-52所示。

图5-51

图5-52

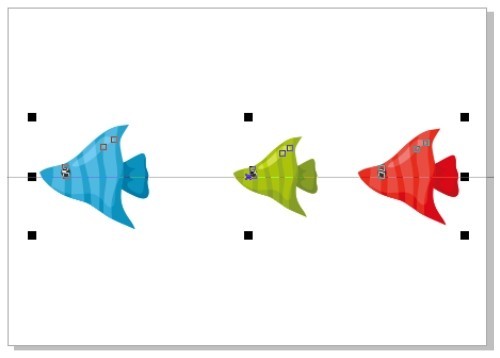

在“对齐与分布”泊坞窗中，单击“垂直居中对齐”按钮，再单击“对齐对象到”选项组中的“页面中心”按钮，如图5-53所示，几个图形对象以页面中心为基准进行垂直居中对齐，效果如图5-54所示。

图5-53

图5-54

提示

在“对齐与分布”泊坞窗中，可以进行多种图形对齐方式的设置，只要多练习，就可以很快掌握。

2．多个对象的分布

使用“选择”工具选择多个要分布的图形对象，如图5-55所示。再选择“对象 > 对齐和分布 > 对齐与分布”命令，弹出“对齐与分布”泊坞窗，“分布”选项组中显示分布排列的按钮，如图5-56所示。

图5-55

图5-56

在“分布”选项组中有两种分布形式，分别是沿垂直方向分布和沿水平方向分布，可以选择不同的基准点来分布对象。

在“将对象分布到”选项组中，分别单击“选定的范围”按钮和“页面范围”按钮，如图5-57所示进行设定，几个图形对象的分布效果如图5-58所示。

图5-57

图5-58

5.1.3　网格和辅助线的设置和使用

1．设置网格

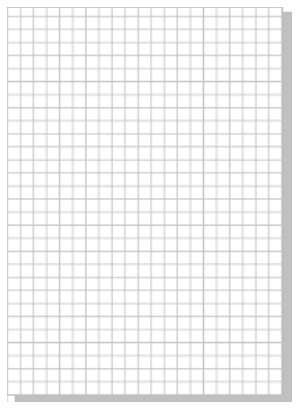

选择“视图 > 网格 > 文档网格”命令，在页面中生成网格，效果如图5-59所示。如果想消除网格，只要再次选择“视图 > 网格 > 文档网格”命令即可。

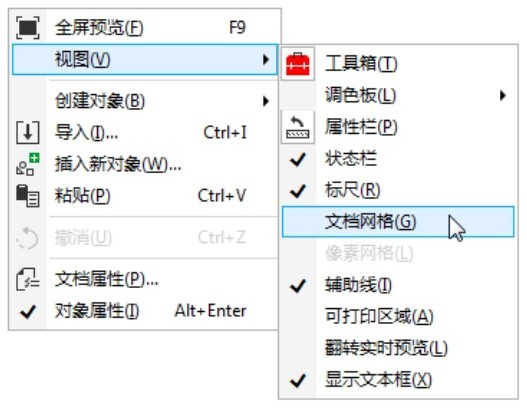

在绘图页面中单击鼠标右键，弹出其快捷菜单，在菜单中选择“视图 > 文档网格”命令，如图5-60所示，也可以在页面中生成网格。

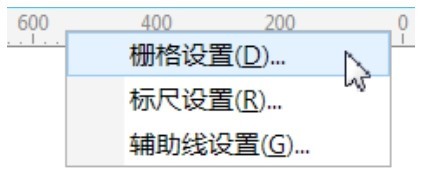

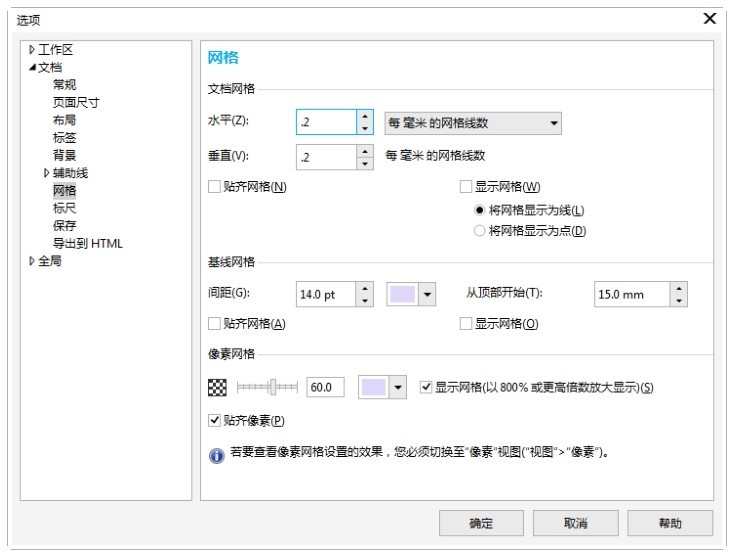

在绘图页面的标尺上单击鼠标右键，弹出快捷菜单，在菜单中选择“栅格设置”命令，如图5-61所示，弹出“选项”对话框，如图5-62所示。在“文档网格”选项组中可以设置网格的密度和网格点的间距。“基线网格”选项组中可以设置从顶部开始的距离和基线间的间距。若要查看像素网格设置的效果，必须切换到“像素”视图。

图5-59

图5-60

图5-61

图5-62

2．设置辅助线

将鼠标的光标移动到水平或垂直标尺上，按住鼠标左键不放，并向下或向右拖曳，可以绘制一条辅助线，在适当的位置松开鼠标左键，辅助线效果如图5-63所示。

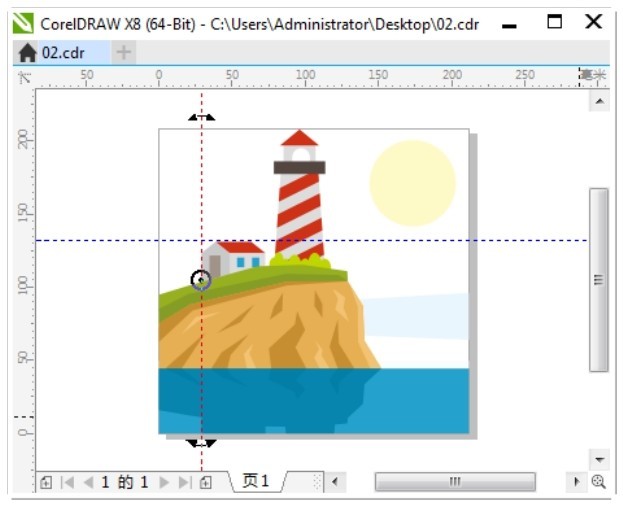

要想移动辅助线，必须先选中辅助线，将鼠标的光标放在辅助线上并单击鼠标左键，辅助线被选中并呈红色，按住鼠标将辅助线拖曳到适当的位置即可，如图5-64所示。在拖曳的过程中单击鼠标右键，可以在当前位置复制出一条辅助线。选中辅助线后，按Delete键，可以将辅助线删除。

图5-63

图5-64

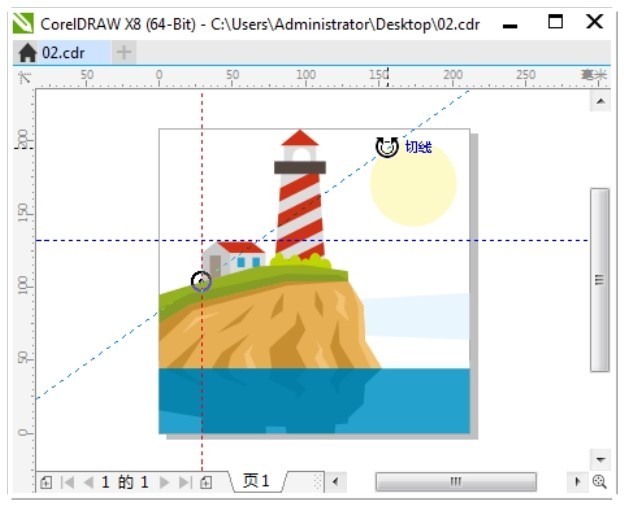

辅助线被选中变成红色后，再次单击辅助线，将出现辅助线的旋转模式，如图5-65所示，可以通过拖曳两端的旋转控制点来旋转辅助线，如图5-66所示。

图5-65

图5-66

提示

选择“窗口 > 泊坞窗 > 辅助线”命令，或使用鼠标右键单击标尺，弹出快捷菜单，在其中选择“辅助线设置”命令，弹出“辅助线”泊坞窗，可设置辅助线。

在辅助线上单击鼠标右键，在弹出的快捷菜单中选择“锁定对象”命令，可以将辅助线锁定。用相同的方法在弹出的快捷菜单中选择“解锁对象”命令，可以将辅助线解锁。

3．对齐网格、辅助线和对象

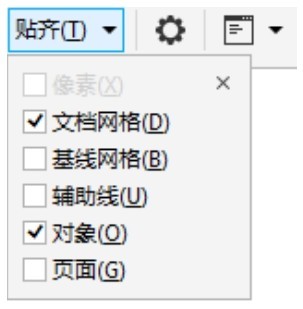

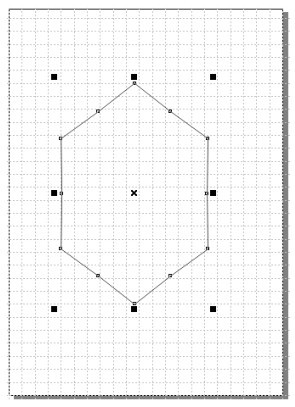

选择“视图 > 贴齐 > 文档网格”命令，或单击“贴齐”按钮，在弹出的下拉列表中选择“文档网格”选项，如图5-67所示，或按Ctrl+Y组合键。再选择“视图 > 网格 > 文档网格”命令，在绘图页面中设置好网格，在移动图形对象的过程中，图形对象会自动对齐到网格、辅助线或其他图形对象上，如图5-68所示。

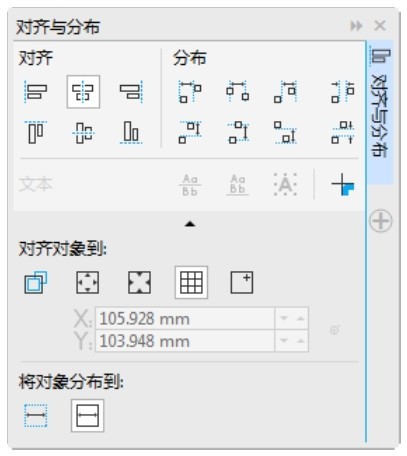

在“对齐与分布”泊坞窗中选取需要的对齐或分布方式，选择“对齐对象到”选项组中的“网格”按钮，如图5-69所示。图形对象的中心点会对齐到最近的网格点，在移动图形对象时，图形对象会对齐到最近的网格点。

图5-67

图5-68

图5-69

选择“视图 > 贴齐 > 辅助线”命令，或单击“贴齐”按钮，在弹出的下拉列表中选择“辅助线”选项，可使图形对象自动对齐辅助线。

选择“视图 > 贴齐 > 对象”命令，或单击“贴齐”按钮，在弹出的下拉列表中选择“对象”选项，或按Alt+Z组合键，可使两个对象的中心对齐重合。

技巧

在曲线图形对象之间，用“选择”工具或“形状”工具选择并移动图形对象上的节点时，“贴齐 > 对象”选项的功能可以方便准确地进行节点间的捕捉对齐。

5.1.4　标尺的设置和使用

标尺可以帮助用户了解图形对象的当前位置，以便设计作品时确定作品的精确尺寸。下面介绍标尺的设置和使用方法。

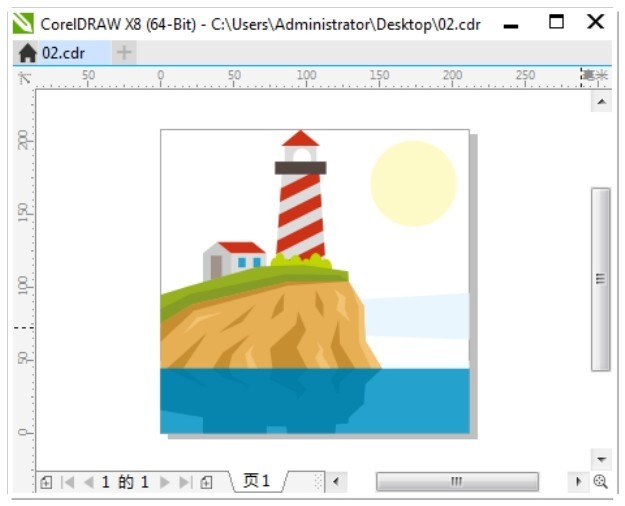

选择“视图 > 标尺”命令，可以显示或隐藏标尺。显示标尺的效果如图5-70所示。

图5-70

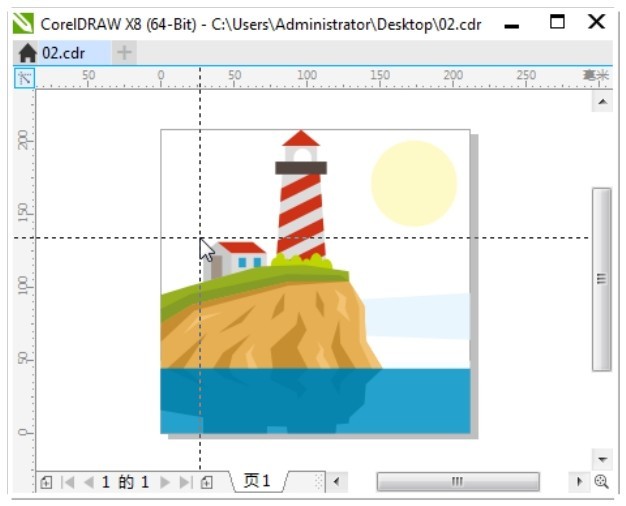

将鼠标的光标放在标尺左上角的图标上，按住鼠标左键不放并拖曳，出现十字虚线的标尺定位线，如图5-71所示。在需要的位置松开鼠标左键，可以设定新的标尺坐标原点。双击图标，可以将标尺还原到原始的位置。

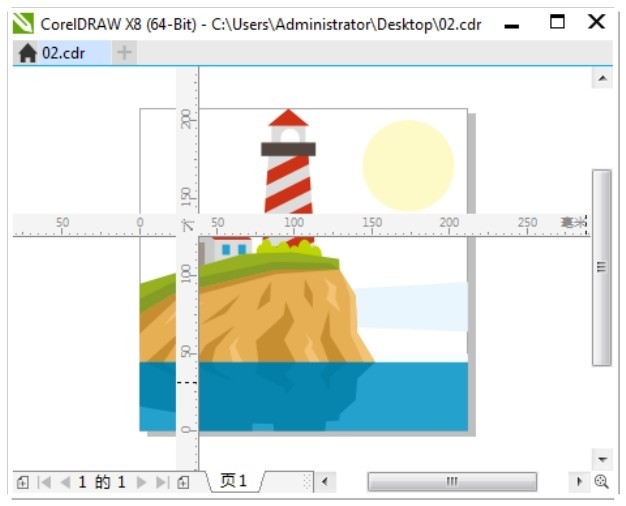

按住 Shift 键，将鼠标的光标放在标尺左上角的图标上，按住鼠标左键不放并拖曳，可以将标尺移动到新位置，如图5-72所示。使用相同的方法将标尺拖放回左上角，可以还原标尺的位置。

图5-71

图5-72

5.1.5　标注线的绘制

工具箱中共有5种标注工具，它们从上到下依次是“平行度量”工具、“水平或垂直度量”工具、“角度量”工具、“线段度量”工具和“3点标注”工具。选择“平行度量”工具，弹出其属性栏，如图5-73所示。

图5-73

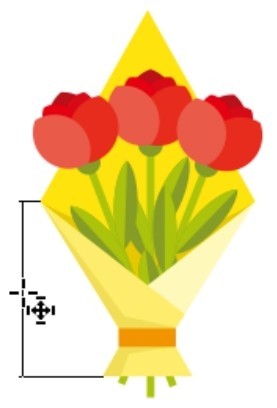

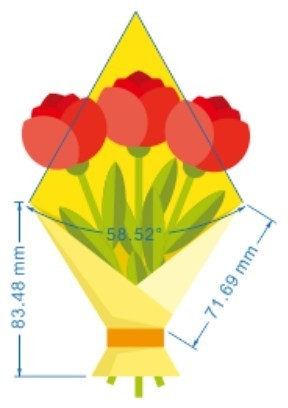

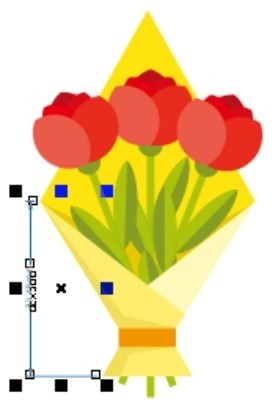

打开一个图形对象，如图5-74所示。选择“平行度量”工具，将鼠标的光标移动到图形对象的左侧顶部单击并向下拖曳光标，将光标移动到图形对象的底部后再次单击鼠标左键，再将鼠标光标拖曳到线段的中间，如图5-75所示。再次单击完成标注，效果如图5-76所示。使用相同的方法，可以用其他标注工具为图形对象进行标注，标注完成后的图形效果如图5-77所示。

图5-74

图5-75

图5-76

图5-77

5.1.6　对象的排序

在CorelDRAW X8中，绘制的图形对象都存在着重叠的关系，如果在绘图页面中的同一位置先后绘制两个不同背景的图形对象，后绘制的图形对象将位于先绘制图形对象的上方。

使用CorelDRAW X8的排序功能可以安排多个图形对象的前后顺序，也可以使用图层来管理图形对象。

在绘图页面中先后绘制几个不同的图形对象，效果如图5-78所示。使用“选择”工具选择要进行排序的图形对象，如图5-79所示。

图5-78

图5-79

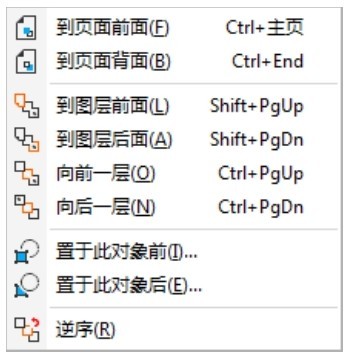

选择“对象 > 顺序”子菜单下的各个命令，如图5-80所示，可将已选择的图形对象排序。

选择“到图层前面”命令，可以将背景图形从当前层移动到绘图页面中其他图形对象的最前面，效果如图5-81所示。按Shift+PageUp组合键，也可以完成这个操作。

选择“到图层后面”命令，可以将背景图形从当前层移动到绘图页面中其他图形对象的最后面，如图5-82所示。按Shift+PageDown组合键，也可以完成这个操作。

图5-80

图5-81

图5-82

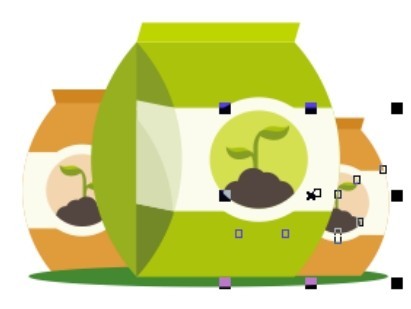

选择“向前一层”命令，可以将选定的图形从当前位置向前移动一个图层，如图5-83所示。按Ctrl+PageUp组合键，也可以完成这个操作。

当图形位于图层最前面的位置时，选择“向后一层”命令，可以将选定的图形从当前位置向后移动一个图层，如图5-84所示。按Ctrl+PageDown组合键，也可以完成这个操作。

图5-83

图5-84

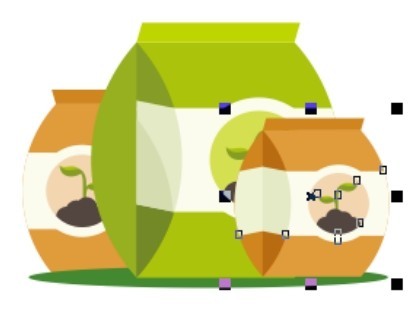

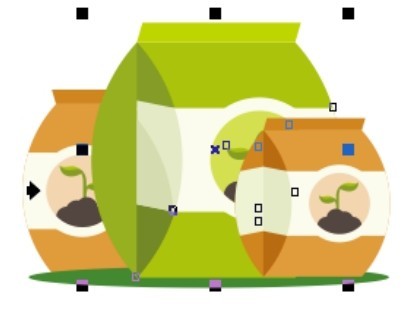

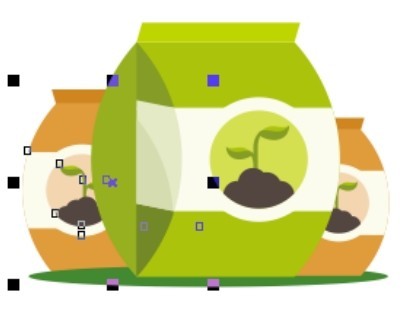

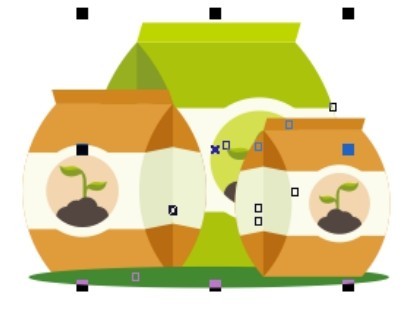

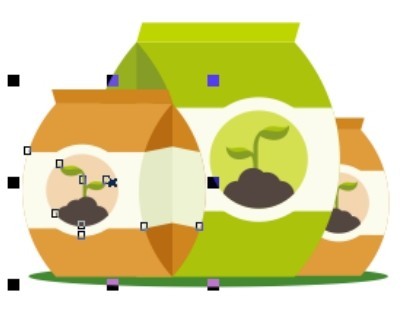

选择“置于此对象前”命令，可以将选择的图形放置到指定图形对象的前面。选择“置于此对象前”命令后，鼠标的光标变为黑色箭头，使用黑色箭头单击指定的图形对象，如图5-85所示，图形被放置到指定图形对象的前面，效果如图5-86所示。

图5-85

图5-86

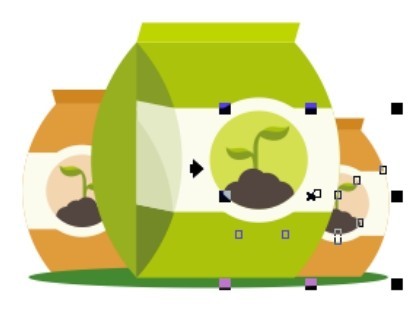

选择“置于此对象后”命令，可以将选择的图形放置到指定图形对象的后面。选择“置于此对象后”命令后，鼠标的光标变为黑色箭头，使用黑色箭头单击指定的图形对象，如图5-87所示，图形被放置到指定的背景图形对象的后面，效果如图5-88所示。

图5-87

图5-88
