在CorelDRAW X8中，完成曲线或图形的绘制后，可能还需要进一步调整曲线或图形来达到设计方面的要求，这时就需要使用CorelDRAW X8的编辑曲线功能来进行更完善的编辑。

3.2.1　课堂案例——绘制卡通形象

【案例学习目标】学习使用编辑曲线工具绘制卡通形象。

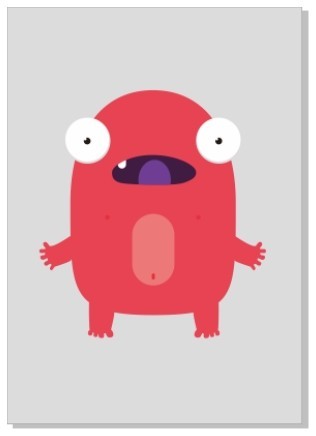

【案例知识要点】使用椭圆形工具、转换为曲线命令和形状工具绘制并编辑图形，使用椭圆形工具、矩形工具、贝塞尔工具和图框精确剪裁命令绘制五官及身体部分，效果如图3-67所示。

【效果所在位置】Ch03\效果\绘制卡通形象.cdr。

图3-67

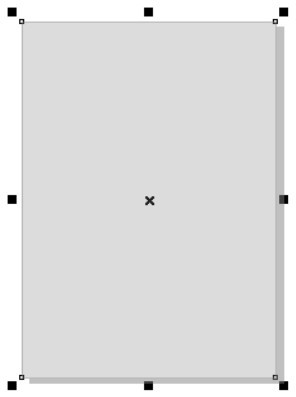

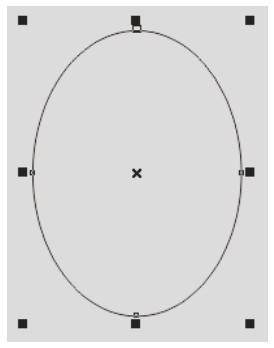

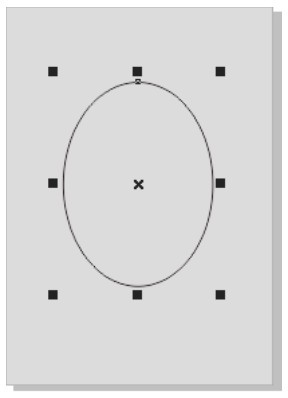

（1）按Ctrl+N组合键，新建一个A4页面。双击“矩形”工具，绘制一个与页面大小相等的矩形，在“CMYK调色板”中的“20%黑”色块上单击鼠标左键，填充图形；在“无填充”按钮上单击鼠标右键，去除图形的轮廓线，效果如图3-68所示。选择“椭圆形”工具，在适当的位置绘制一个椭圆形，如图3-69所示。

图3-68

图3-69

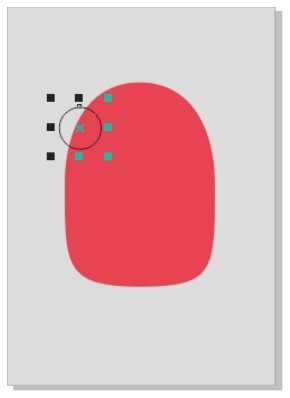

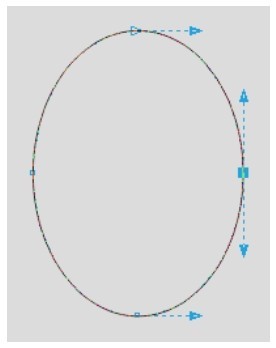

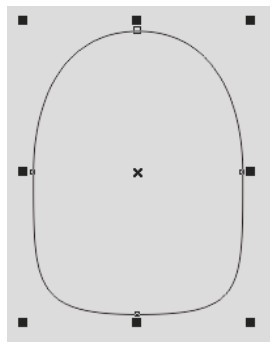

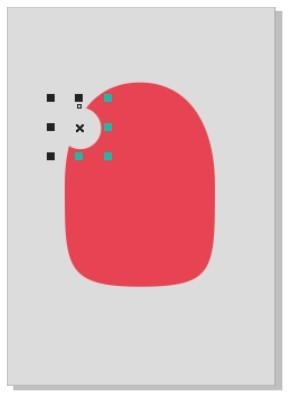

（2）单击属性栏中的“转换为曲线”按钮，将图形转换为曲线，如图3-70所示。选择“形状”工具，选取需要的节点，节点上出现控制线，单击属性栏中的“平滑节点”按钮，将节点转换为平滑节点，如图3-71所示。

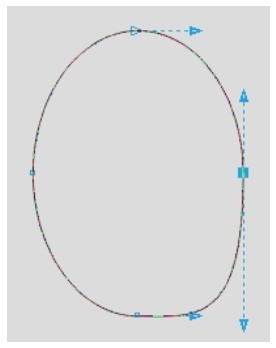

（3）选取右下方的控制线并将其拖曳到适当的位置，效果如图3-72所示。用相同的方法调整其他节点的控制线，效果如图3-73所示。

图3-70

图3-71

图3-72

图3-73

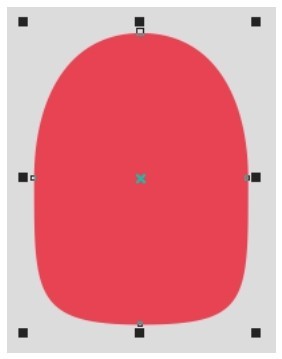

（4）选择“选择”工具，选取图形，设置图形颜色的CMYK值为0、86、55、0，填充图形，并去除图形的轮廓线，效果如图3-74所示。

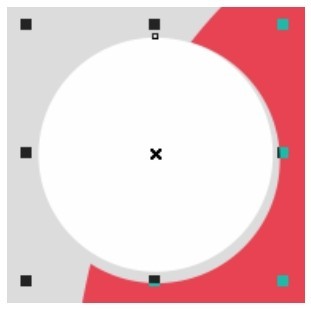

（5）选择“椭圆形”工具，按住Ctrl键的同时，在适当的位置绘制一个圆形，如图3-75所示。在“CMYK调色板”中的“20%黑”色块上单击鼠标左键，填充图形，并去除图形的轮廓线，效果如图3-76所示。

图3-74

图3-75

图3-76

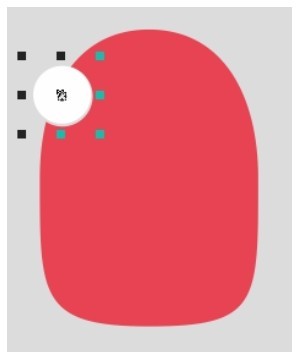

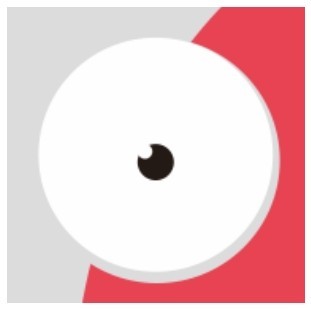

（6）按数字键盘上的+键，复制圆形。选择“选择”工具，向左上角微调圆形到适当的位置，填充图形为白色，效果如图3-77所示。用相同的方法再复制其他圆形，并调整其大小，填充相应的颜色，效果如图3-78所示。

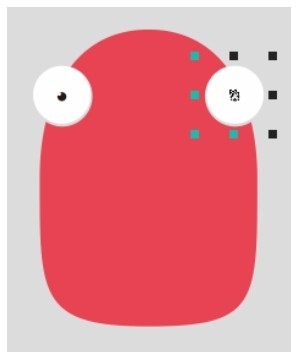

（7）选择“选择”工具，用圈选的方法将所绘制的圆形全部选取，按Ctrl+G组合键，将其群组，如图3-79所示。按数字键盘上的+键，复制图形。选择“选择”工具，按住Shift键的同时，水平向右拖曳复制的图形到适当的位置，效果如图3-80所示。

图3-77

图3-78

图3-79

图3-80

（8）选择“贝塞尔”工具，在适当的位置绘制一个不规则图形，设置图形颜色的 CMYK 值为81、100、56、30，填充图形，并去除图形的轮廓线，效果如图3-81所示。

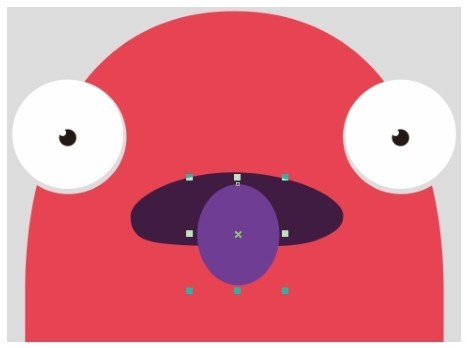

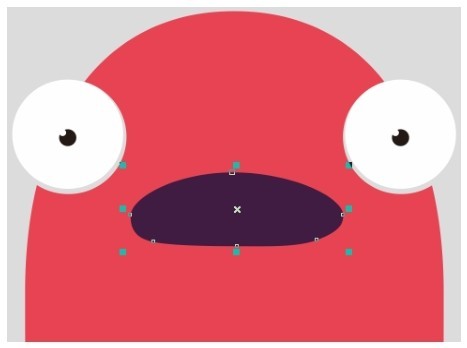

（9）选择“椭圆形”工具，在适当的位置绘制一个椭圆形，设置图形颜色的CMYK值为67、84、0、0，填充图形，并去除图形的轮廓线，效果如图3-82所示。

图3-81

图3-82

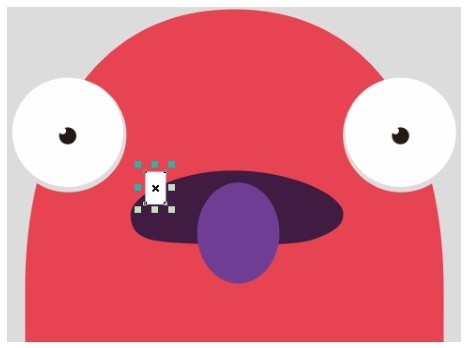

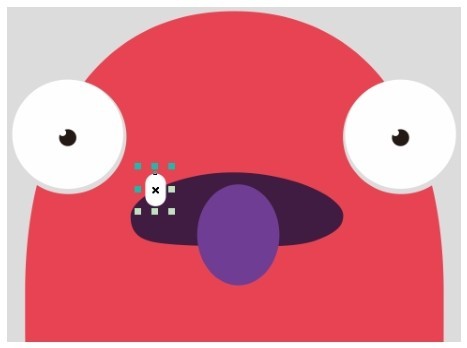

（10）选择“矩形”工具，在适当的位置绘制一个矩形，填充图形为白色，并去除图形的轮廓线，效果如图3-83所示。在属性栏中将“转角半径”选项均设为10mm，按Enter键，效果如图3-84所示。

图3-83

图3-84

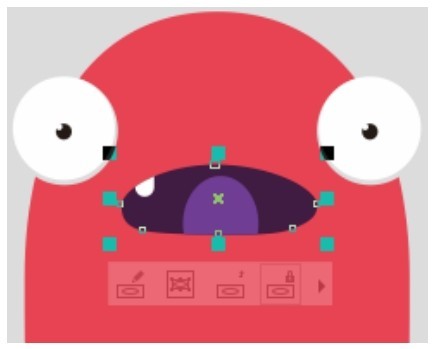

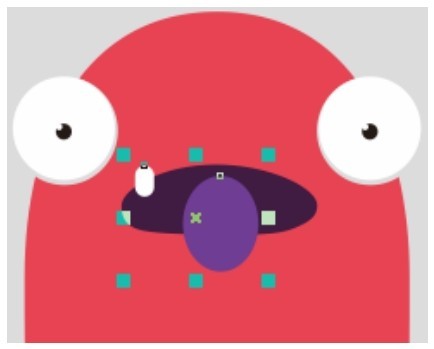

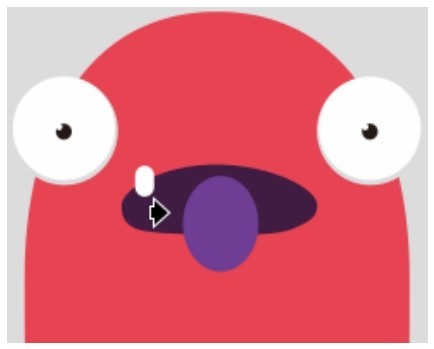

（11）选择“选择”工具，按住Shift键的同时，单击椭圆形将其同时选取，如图3-85所示。选择“对象 > PowerClip > 置于图文框内部”命令，鼠标光标变为黑色箭头，在不规则图形上单击，如图3-86所示，将图形置入不规则图形框中，如图3-87所示。

图3-85

图3-86

图3-87

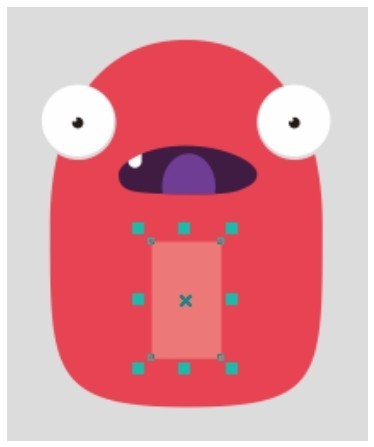

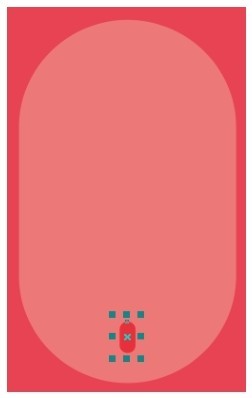

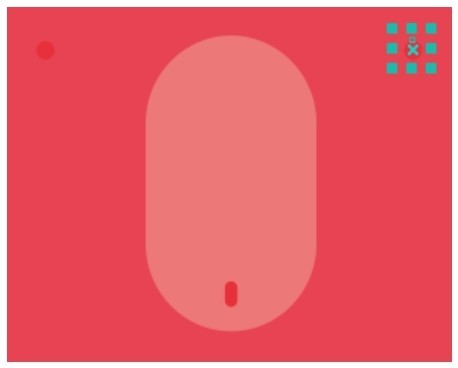

（12）选择“矩形”工具，在适当的位置绘制一个矩形，设置图形颜色的CMYK值为0、65、40、0，填充图形，并去除图形的轮廓线，效果如图3-88所示。在属性栏中将“转角半径”选项均设为137mm，按Enter键，效果如图3-89所示。用相同的方法再绘制一个矩形，并填充相应的颜色，效果如图3-90所示。

图3-88

图3-89

图3-90

（13）选择“椭圆形”工具，按住 Ctrl 键的同时，在适当的位置绘制一个圆形，设置图形颜色的CMYK值为0、92、70、0，填充图形，并去除图形的轮廓线，效果如图3-91所示。按数字键盘上的+键，复制图形。选择“选择”工具，按住Shift键的同时，水平向右拖曳复制的图形到适当的位置，效果如图3-92所示。

图3-91

图3-92

（14）选择“贝塞尔”工具，在适当的位置绘制一个不规则图形，如图3-93所示。设置图形颜色的CMYK值为0、86、55、0，填充图形，并去除图形的轮廓线，效果如图3-94所示。

图3-93

图3-94

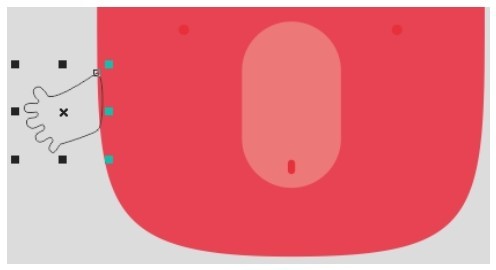

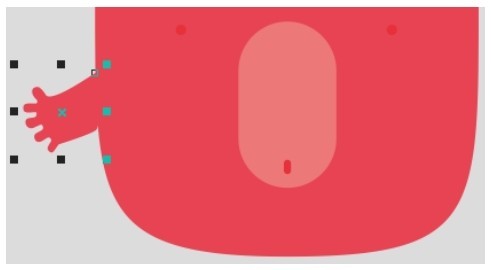

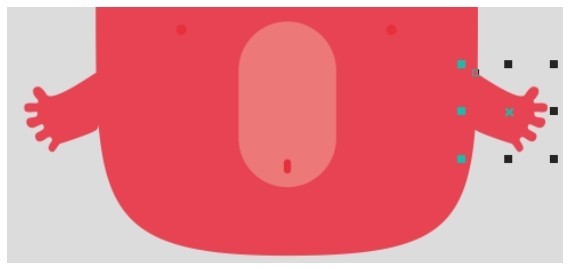

（15）选择“选择”工具，按数字键盘上的+键，复制图形。单击属性栏中的“水平镜像”按钮，水平翻转图形。按住Shift键的同时，水平向右拖曳翻转的图形到适当的位置，效果如图3-95所示。用相同的方法绘制卡通形象的双脚，效果如图3-96所示。卡通形象绘制完成。

图3-95

图3-96

3.2.2　编辑曲线的节点

节点是构成图形对象的基本要素，用“形状”工具选择曲线或图形对象后，会显示曲线或图形的全部节点。通过移动节点和节点的控制点、控制线可以编辑曲线或图形的形状，还可以通过增加和删除节点来进一步编辑曲线或图形。

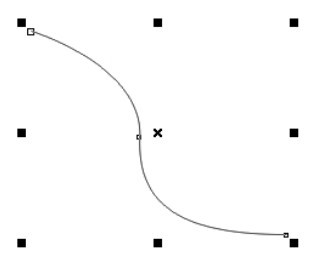

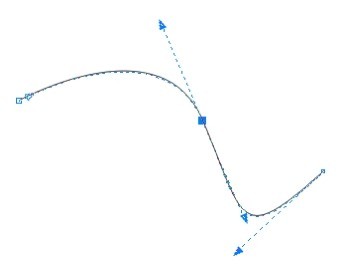

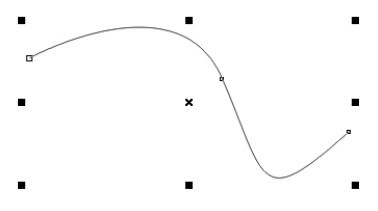

绘制一条曲线，如图3-97所示。使用“形状”工具，单击曲线上的节点，如图3-98所示。弹出的属性栏如图3-99所示。

图3-97

图3-98

图3-99

属性栏中有3种节点类型：尖突节点、平滑节点和对称节点。节点类型的不同决定了节点控制点的属性的不同，单击属性栏中的按钮可以转换3种节点的类型。

尖突节点：尖突节点的控制点是独立的，当移动其中一个控制点时，另一个控制点并不移动，从而使得通过尖突节点的曲线能够尖突弯曲。

平滑节点：平滑节点的控制点之间是相关的，当移动其中一个控制点时，另一个控制点也会随之移动，通过平滑节点连接的线段将产生平滑的过渡。

对称节点：对称节点的控制点不仅是相关的，而且控制点和控制线的长度是相等的，从而使得对称节点两边曲线的曲率也是相等的。

1．选取并移动节点

绘制一个图形，如图3-100所示。选择“形状”工具，单击鼠标左键选取节点，如图3-101所示，按住鼠标左键拖曳鼠标，节点被移动，如图3-102所示。松开鼠标左键，图形调整的效果如图3-103所示。

图3-100

图3-101

图3-102

图3-103

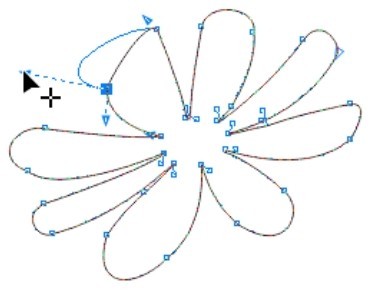

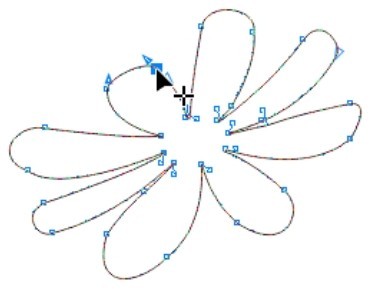

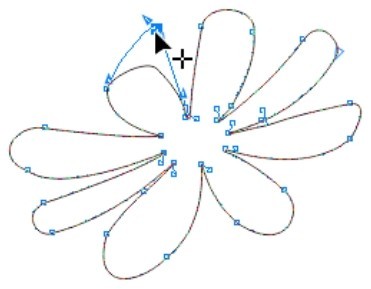

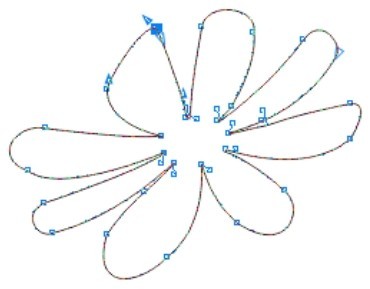

使用“形状”工具选中并拖曳节点上的控制点，如图3-104所示。松开鼠标左键，图形调整的效果如图3-105所示。

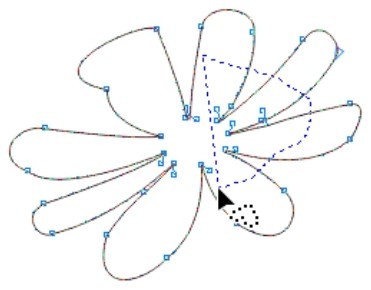

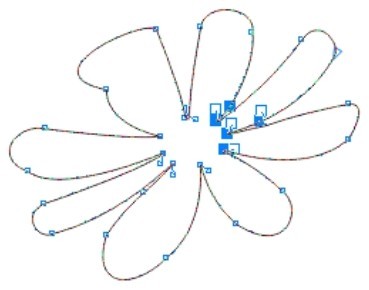

使用“形状”工具圈选图形上的部分节点，如图3-106所示。松开鼠标左键，图形被选中的部分节点如图3-107所示。拖曳任意一个被选中的节点，其他被选中的节点也会随之移动。

图3-104

图3-105

图3-106

图3-107

提示

因为在CorelDRAW X8中有3种节点类型，所以当移动不同类型节点上的控制点时，图形的形状也会有不同形式的变化。

2．增加或删除节点

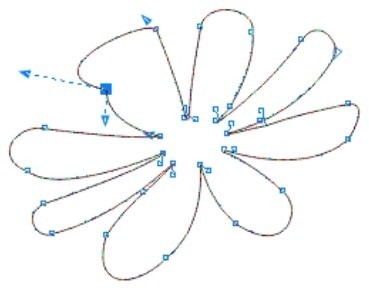

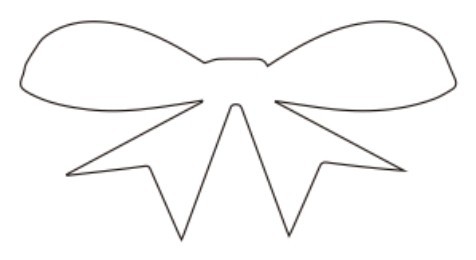

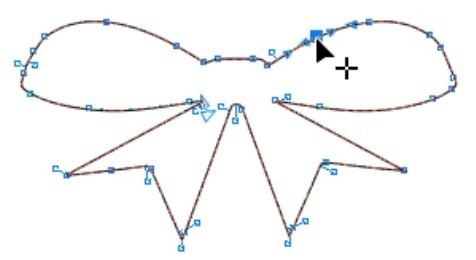

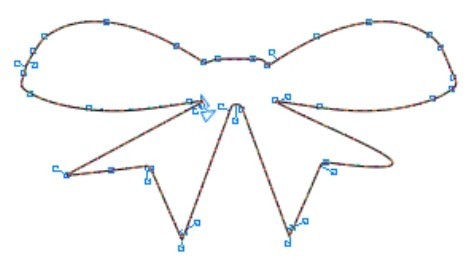

绘制一个图形，如图3-108所示。使用“形状”工具选择需要增加和删除节点的曲线，在曲线上要增加节点的位置，如图3-109所示，双击鼠标左键可以在这个位置增加一个节点，效果如图3-110所示。

单击属性栏中的“添加节点”按钮，也可以在曲线上增加节点。

图3-108

图3-109

图3-110

将鼠标的光标放在要删除的节点上，如图3-111所示，双击鼠标左键可以删除这个节点，效果如图3-112所示。

选中要删除的节点，单击属性栏中的“删除节点”按钮，也可以在曲线上删除选中的节点。

图3-111

图3-112

技巧

如果需要在曲线和图形中删除多个节点，只需先按住Shift键，再用鼠标选择要删除的多个节点，选择好后按Delete键就可以了。当然也可以使用圈选的方法选择需要删除的多个节点，选择好后按Delete键。

3．合并和连接节点

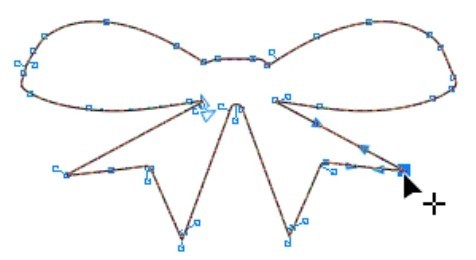

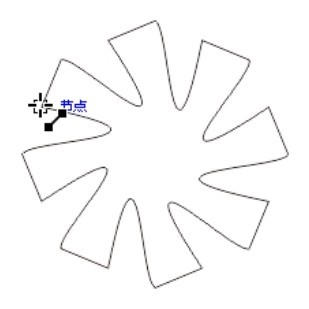

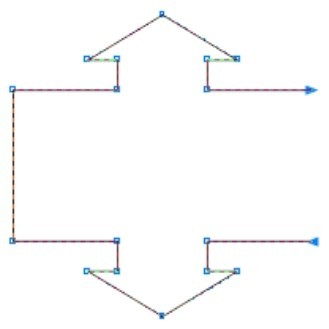

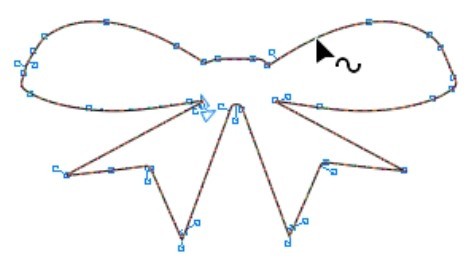

绘制一个图形，如图3-113所示。使用“形状”工具，按住Ctrl键，选取两个需要合并的节点，如图3-114所示；单击属性栏中的“连接两个节点”按钮，将节点合并，使曲线成为闭合的曲线，如图3-115所示。

图3-113

图3-114

图3-115

使用“形状”工具圈选两个需要连接的节点，单击属性栏中的“闭合曲线”按钮，可以将两个节点以直线连接，使曲线成为闭合的曲线。

4．断开节点

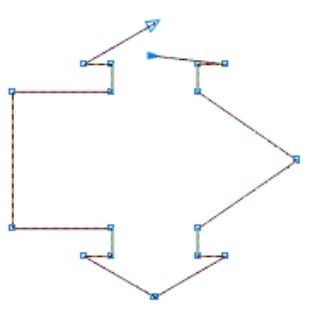

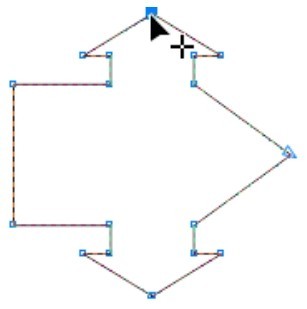

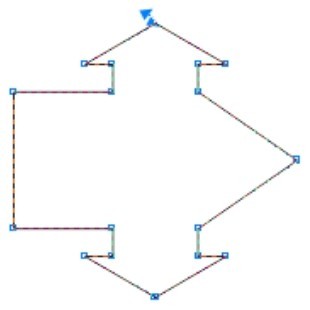

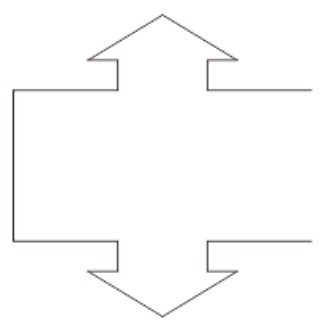

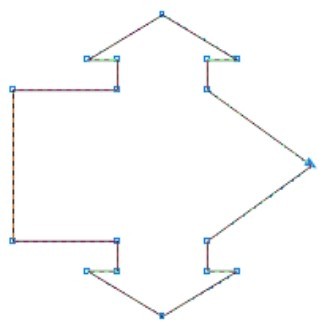

在曲线中要断开的节点上单击鼠标左键，选中该节点，如图3-116所示。单击属性栏中的“断开曲线”按钮，断开节点，曲线效果如图3-117所示。再使用“形状”工具选择并移动节点，曲线的节点被断开，效果如图3-118所示。

图3-116

图3-117

图3-118

3.2.3　编辑曲线的轮廓和端点

通过属性栏可以设置一条曲线的端点和轮廓的样式，这项功能可以帮助用户制作出非常实用的效果。

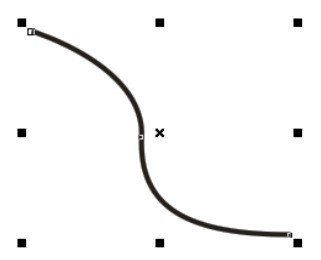

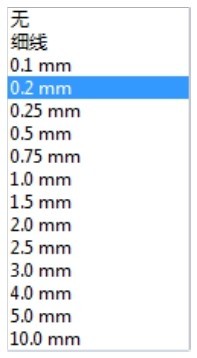

绘制一条曲线，再用“选择”工具选择这条曲线，如图3-119所示。这时的属性栏如图3-120所示。在属性栏中单击“轮廓宽度”右侧的按钮，弹出轮廓宽度的下拉列表，如图3-121所示。在其中进行选择，将曲线变宽，效果如图3-122所示，也可以在“轮廓宽度”框中输入数值后，按Enter键，设置曲线宽度。

图3-119

图3-120

图3-121

图3-122

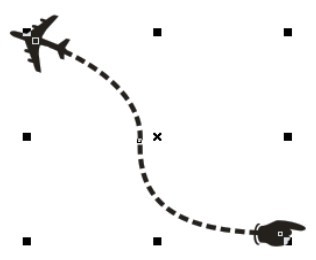

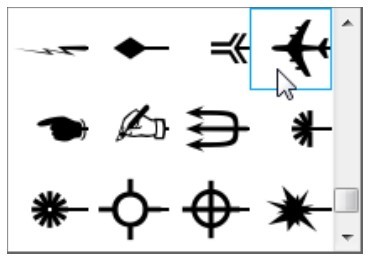

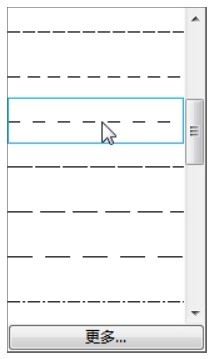

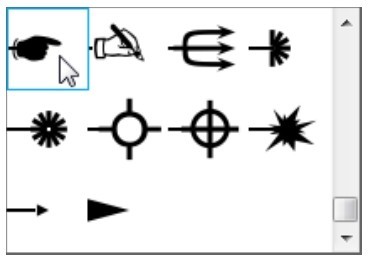

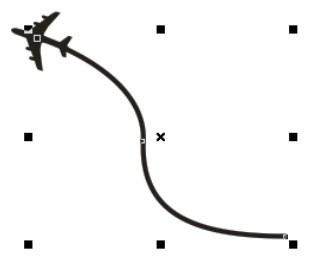

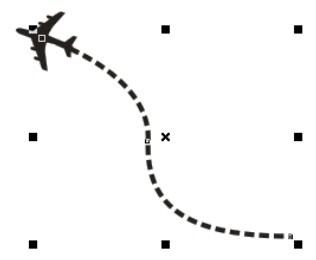

在属性栏中有3个可供选择的下拉列表按钮，按从左到右的顺序分别是“起始箭头”、“轮廓样式”和“终止箭头”。单击“起始箭头”上的黑色三角按钮，弹出“起始箭头”下拉列表框，如图3-123所示。单击需要的箭头样式，在曲线的起始点会出现选择的箭头，效果如图3-124所示。单击“轮廓样式”上的黑色三角按钮，弹出“轮廓样式”下拉列表框，如图3-125所示。单击需要的轮廓样式，曲线的样式被改变，效果如图3-126所示。单击“终止箭头”上的黑色三角按钮，弹出“终止箭头”下拉列表框，如图3-127所示。单击需要的箭头样式，在曲线的终止点会出现选择的箭头，如图3-128所示。

图3-123

图3-124

图3-125

图3-126

图3-127

图3-128

3.2.4　编辑和修改几何图形

使用矩形、椭圆形和多边形工具绘制的图形都是简单的几何图形。这类图形有其特殊的属性，图形上的节点比较少，只能对其进行简单的编辑。如果想对其进行更复杂的编辑，就需要将简单的几何图形转换为曲线。

1．使用“转换为曲线”按钮

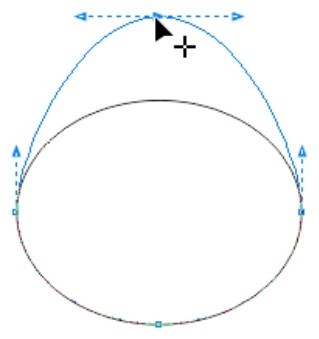

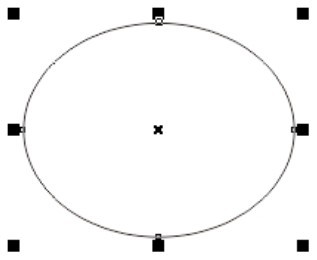

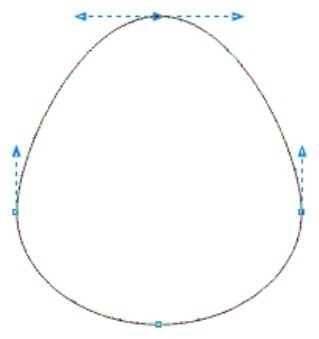

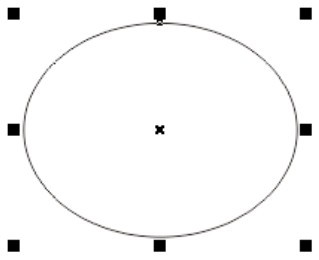

使用“椭圆形”工具绘制一个椭圆形，效果如图3-129所示；在属性栏中单击“转换为曲线”按钮，将椭圆图形转换为曲线图形，在曲线图形上增加了多个节点，如图3-130所示；使用“形状”工具拖曳椭圆形上的节点，如图3-131所示。松开鼠标左键，调整后的图形效果如图3-132所示。

图3-129

图3-130

图3-131

图3-132

2．使用“转换直线为曲线”按钮

使用“多边形”工具绘制一个多边形，如图3-133所示；选择“形状”工具，单击需要选中的节点，如图3-134所示；单击属性栏中的“转换为曲线”按钮，将线段转换为曲线，在曲线上出现节点，图形的对称性被保持，如图3-135所示；使用“形状”工具拖曳节点调整图形，如图3-136所示。松开鼠标左键，图形效果如图3-137所示。

图3-133

图3-134

图3-135

图3-136

图3-137

3．裁切图形

使用“刻刀”工具可以对单一的图形对象进行裁切，使一个图形被裁切成两个部分。

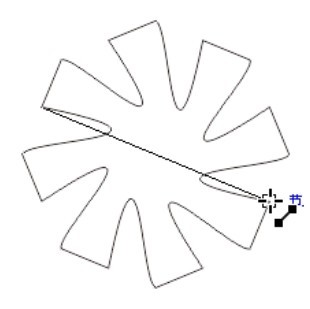

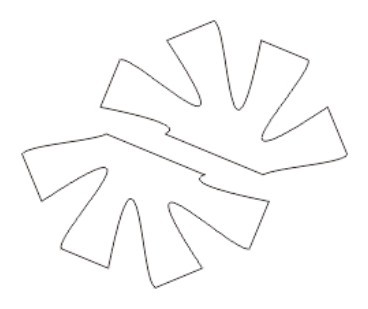

选择“刻刀”工具，鼠标的光标变为刻刀形状。将光标放到图形上准备裁切的起点位置，光标变为竖直形状后单击鼠标左键，如图3-138所示；移动光标会出现一条裁切线，将鼠标的光标放在裁切的终点位置后单击鼠标左键，如图3-139所示；图形裁切完成的效果如图3-140所示；使用“选择”工具拖曳裁切后的图形，如图3-141所示。裁切的图形被分成了两部分。

图3-138

图3-139

图3-140

图3-141

单击“剪切时自动闭合”按钮，图形被裁切后，裁切的两部分将自动生成闭合的曲线图形，并保留其填充的属性。若不单击此按钮，在图形被裁切后，裁切的两部分将不会自动闭合，同时图形会失去填充属性。

技巧

按住 Shift键，使用“刻刀”工具将以贝塞尔曲线的方式裁切图形。已经经过渐变、群组及特殊效果处理的图形和位图都不能使用刻刀工具来裁切。

4．擦除图形

“橡皮擦”工具可以擦除图形的部分或全部，并可以将擦除后图形的剩余部分自动闭合。“橡皮擦”工具只能对单一的图形对象进行擦除。

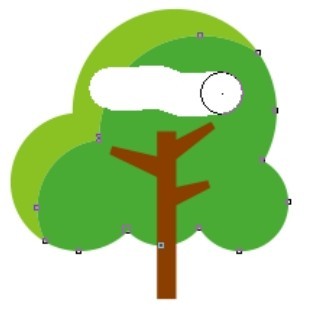

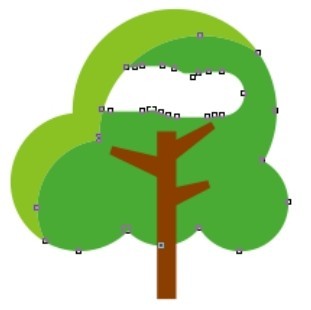

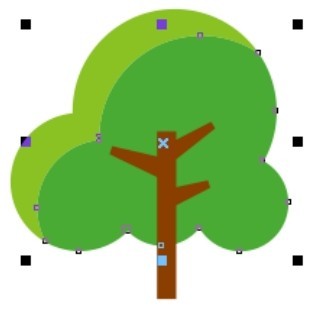

绘制一个图形，如图3-142所示。选择“橡皮擦”工具，鼠标的光标变为擦除工具图标，按住鼠标左键拖曳鼠标可以擦除图形，如图3-143所示；松开鼠标左键，擦除后的图形效果如图3-144所示。

图3-142

图3-143

图3-144

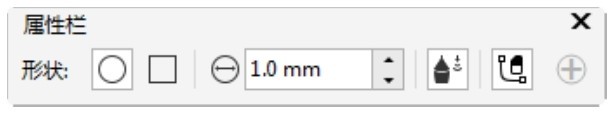

“橡皮擦”工具属性栏如图3-145所示。“橡皮擦厚度”可以设置擦除的宽度；单击“减少节点”按钮，可以在擦除时自动平滑边缘；单击“橡皮擦形状”按钮\可以转换橡皮擦的形状为方形和圆形擦除图形。

图3-145

5．修饰图形

使用“沾染”工具和“粗糙”工具可以修饰已绘制的矢量图形。

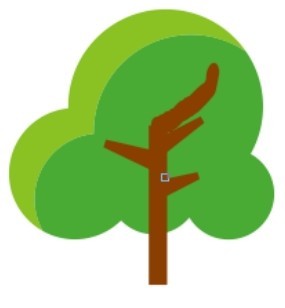

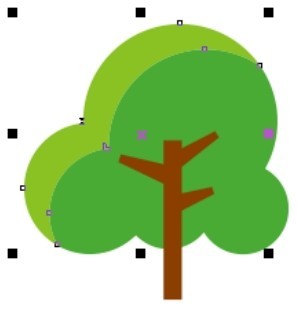

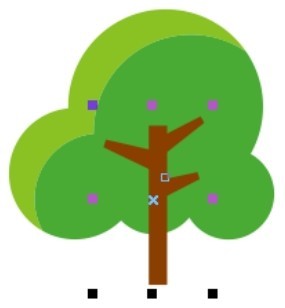

绘制一个图形，如图3-146所示。选择“沾染”工具，其属性栏如图3-147所示。在图上拖曳，制作出需要的沾染效果，如图3-148所示。

图3-146

图3-147

图3-148

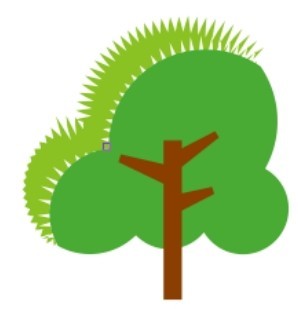

绘制一个图形，如图3-149所示。选择“粗糙”工具，其属性栏如图3-150所示。在图形边缘拖曳，制作出需要的粗糙效果，如图3-151所示。

图3-149

图3-150

图3-151

提示

“沾染”工具和“粗糙”工具可以应用的矢量对象有开放/闭合的路径、纯色和交互式渐变填充、交互式透明和交互式阴影效果的对象。不可以应用的矢量对象有交互式调和、立体化的对象和位图。
