CorelDRAW教程

3.3.修整图形

在CorelDRAW X8中,修整功能是编辑图形对象非常重要的手段。使用修整功能中的焊接、修剪、相交和简化等命令可以创建出复杂的全新图形。

3.3.1 课堂案例——绘制抽象画

【案例学习目标】学习使用整形工具绘制抽象画。

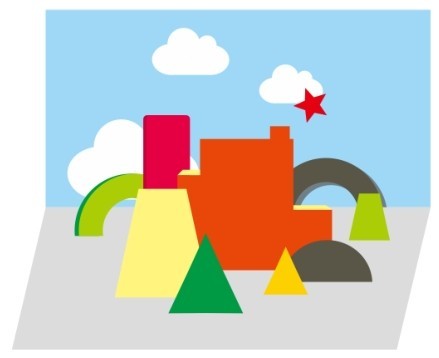

【案例知识要点】使用矩形工具和倾斜工具制作背景图形,使用椭圆形工具、矩形工具、基本形状工具和修整按钮制作抽象画,效果如图3-152所示。

【效果所在位置】Ch03\效果\绘制抽象画.cdr。

图3-152

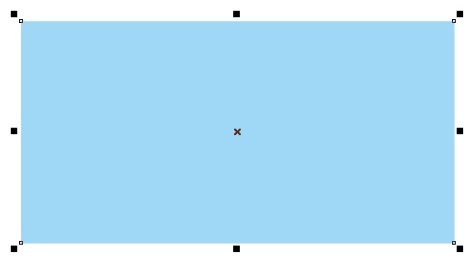

(1)按Ctrl+N组合键,新建一个A4页面。单击属性栏中的“横向”按钮,页面显示为横向页面。选择“矩形”工具,绘制一个矩形,设置图形颜色的CMYK值为40、0、0、0,填充图形,并去除图形的轮廓线,效果如图3-153所示。

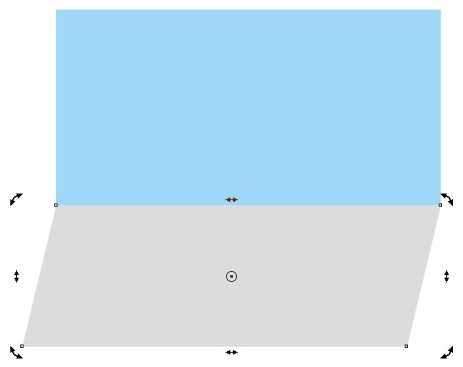

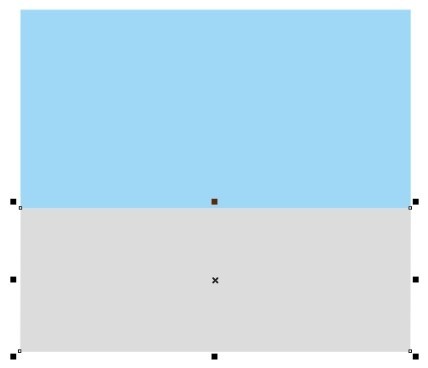

(2)用相同的方法再次绘制矩形,设置图形颜色的CMYK值为0、0、0、20,填充图形,并去除图形的轮廓线,效果如图3-154所示。将光标置于中心点并再次单击图形,使其处于旋转状态,向左拖曳下方中间的控制手柄到适当的位置,倾斜图形,效果如图3-155所示。

图3-153

图3-154

图3-155

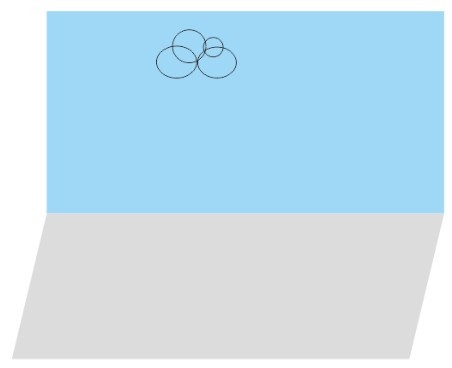

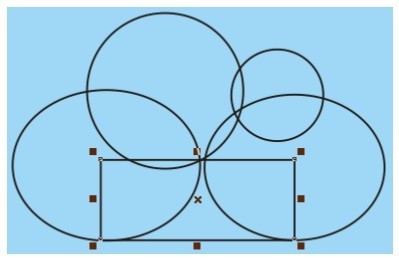

(3)选择“椭圆形”工具,在适当的位置绘制不同的椭圆形,如图3-156所示。选择“矩形”工具,在椭圆形的下方绘制矩形,如图3-157所示。

图3-156

图3-157

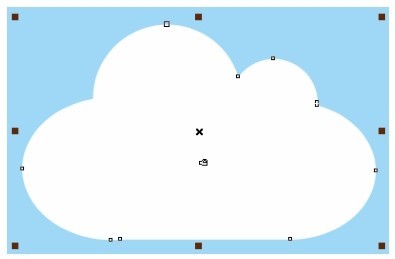

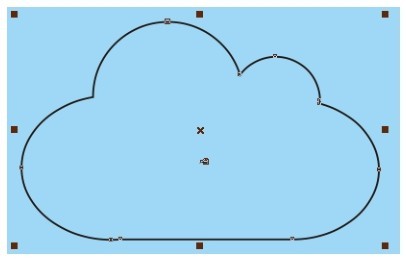

(4)选择“选择”工具,用圈选的方法将绘制的图形同时选取,单击属性栏中的“合并”按钮,合并图形,如图3-158所示。填充为白色,并去除图形的轮廓线,效果如图3-159所示。

图3-158

图3-159

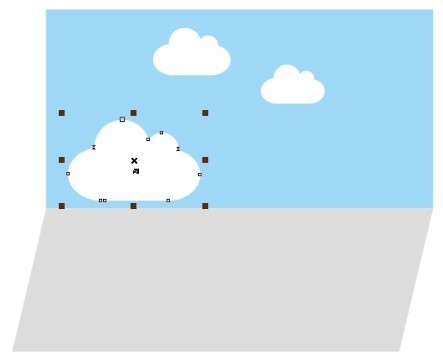

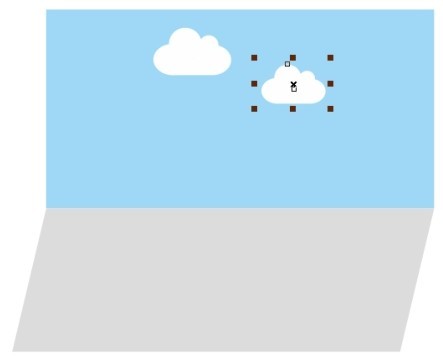

(5)选择“选择”工具,将云图形拖曳到适当的位置并单击鼠标右键,复制图形,调整其大小,效果如图3-160所示。用相同的方法复制图形并调整其大小,效果如图3-161所示。

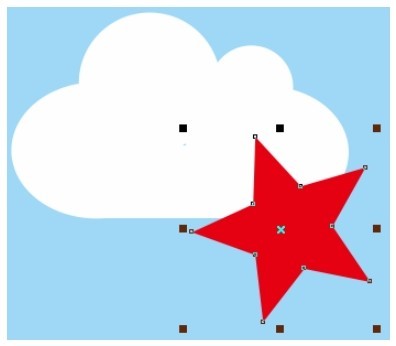

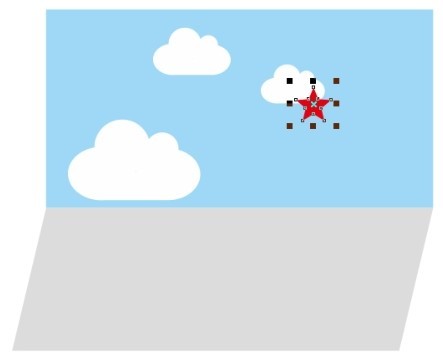

(6)选择“星形”工具,按住Ctrl键的同时,在适当的位置绘制星形,设置图形颜色的CMYK值为0、100、100、0,填充图形,并去除图形的轮廓线,效果如图3-162所示。在属性栏的“旋转角度”框中设置数值为20,效果如图3-163所示。

图3-160

图3-161

图3-162

图3-163

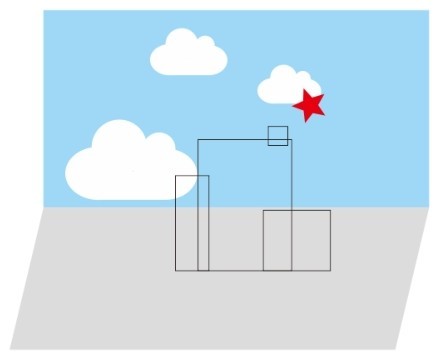

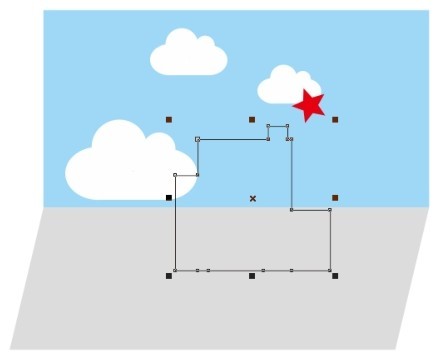

(7)选择“矩形”工具,在适当的位置绘制多个矩形,如图3-164所示。选择“选择”工具,用圈选的方法将绘制的图形同时选取,单击属性栏中的“合并”按钮,合并图形,如图3-165所示。

图3-164

图3-165

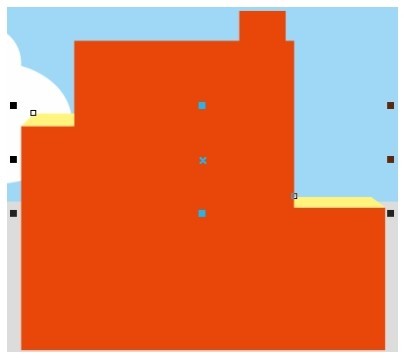

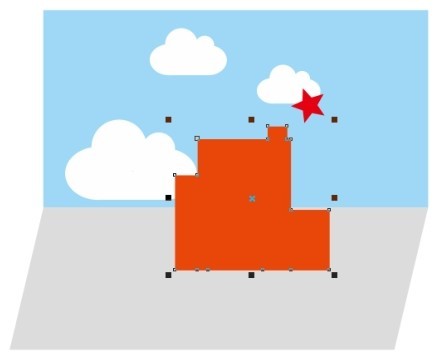

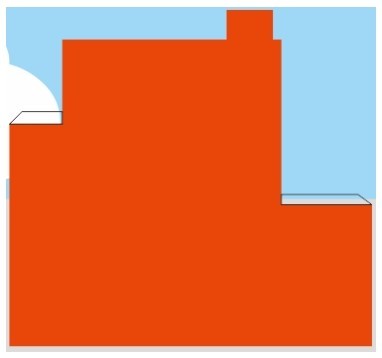

(8)设置图形颜色的 CMYK 值为0、85、100、0,填充图形,并去除图形的轮廓线,效果如图3-166所示。选择“贝塞尔”工具,在适当的位置绘制图形,如图3-167所示。选择“选择”工具,将绘制的图形同时选取,设置图形颜色的CMYK值为0、0、60、0,填充图形,并去除图形的轮廓线,效果如图3-168所示。

图3-166

图3-167

图3-168

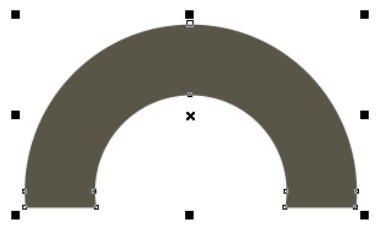

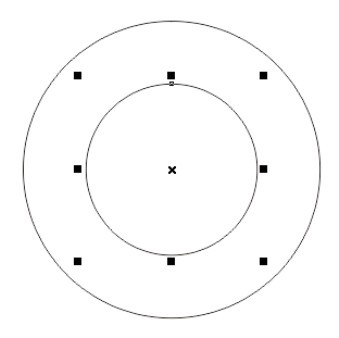

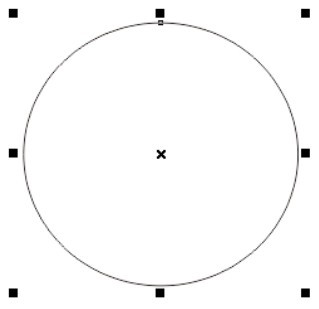

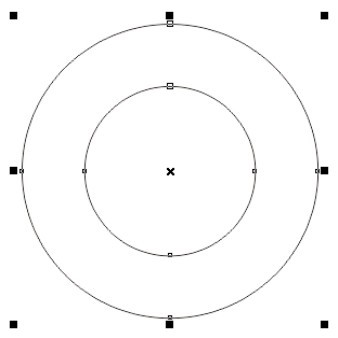

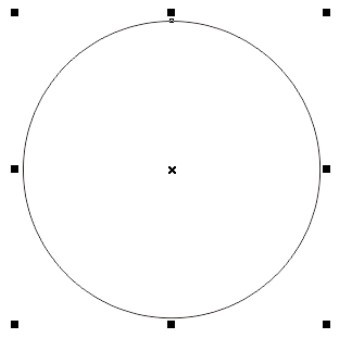

(9)选择“椭圆形”工具,按住Ctrl键的同时,绘制圆形,如图3-169所示。选择“选择”工具,选取圆形,按数字键盘上的+键,复制圆形。按住Shift键的同时,向内拖曳控制手柄缩小圆形,效果如图3-170所示。选择“选择”工具,用圈选的方法将需要的图形同时选取,单击属性栏中的“移除前面对象”按钮,修整图形,效果如图3-171所示。

图3-169

图3-170

图3-171

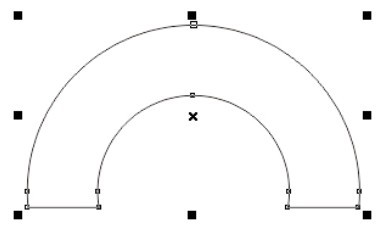

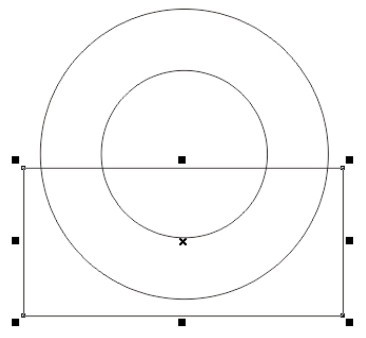

(10)选择“矩形”工具,在适当的位置绘制矩形,如图3-172所示。选择“选择”工具,用圈选的方法将需要的图形同时选取,单击属性栏中的“移除前面对象”按钮,修整图形,效果如图3-173所示。设置图形颜色的CMYK值为0、0、20、80,填充图形,并去除图形的轮廓线,效果如图3-174所示。

图3-172

图3-173

图3-174

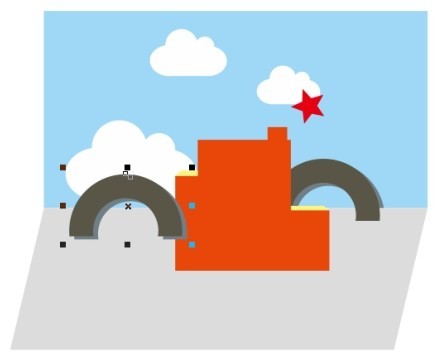

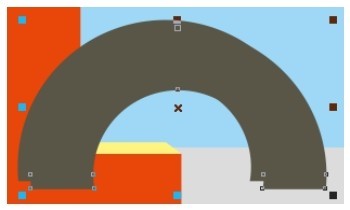

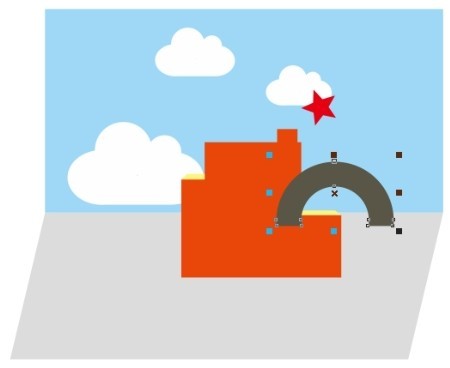

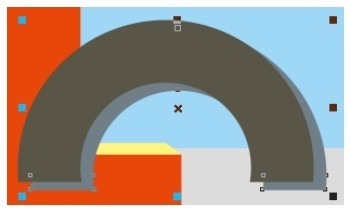

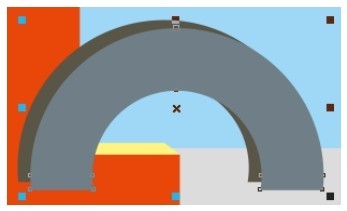

(11)选择“选择”工具,选取图形,将其拖曳到适当的位置,效果如图3-175所示。再次将其拖曳到适当的位置并单击鼠标右键,复制图形,效果如图3-176所示。

图3-175

图3-176

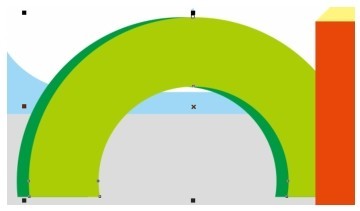

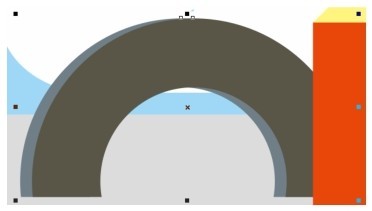

(12)保持图形的选取状态,设置填充颜色的 CMYK 值为20、0、0、60,填充图形,效果如图3-177所示。按Ctrl+PageDown组合键,后移图形,效果如图3-178所示。

图3-177

图3-178

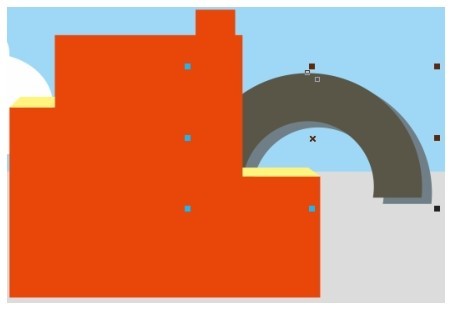

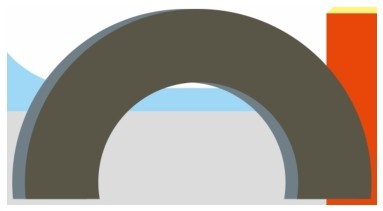

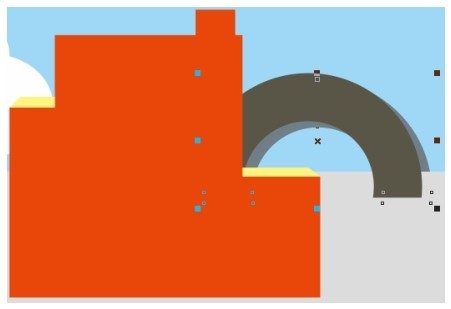

(13)选择“选择”工具,用圈选的方法将需要的图形同时选取,连续按 Ctrl+PageDown 组合键,后移图形,效果如图3-179所示。选取需要的图形,按Ctrl+PageDown组合键,后移图形,效果如图3-180所示。

图3-179

图3-180

(14)选择“选择”工具,用圈选的方法将需要的图形同时选取,拖曳到适当的位置并单击鼠标右键,复制图形,效果如图3-181所示。选取需要的图形并调整其位置,如图3-182所示。

图3-181

图3-182

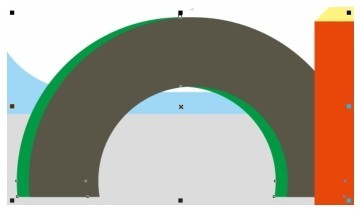

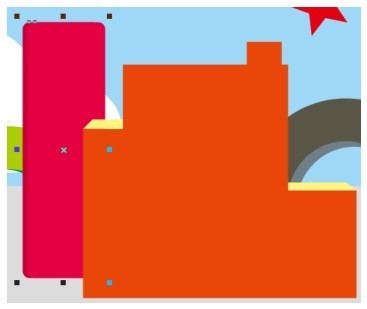

(15)选择“选择”工具,用圈选的方法将需要的图形同时选取,连续按 Ctrl+PageDown 组合键,后移图形,如图3-183所示。选取下方的图形,设置图形颜色的CMYK值为100、0、100、0,填充图形,效果如图3-184所示。选取上方的图形,设置图形颜色的CMYK值为40、0、100、0,填充图形,效果如图3-185所示。

图3-183

图3-184

图3-185

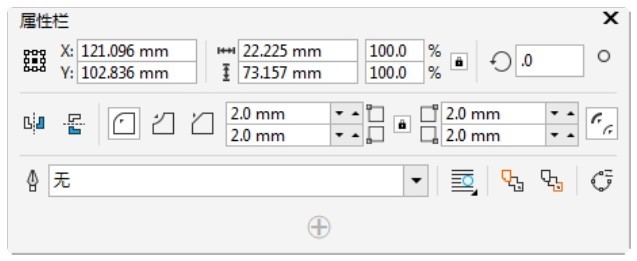

(16)选择“矩形”工具,在适当的位置绘制矩形,在属性栏的“转角半径”框中设置数值为2mm,如图3-186所示,按Enter键。设置图形颜色的CMYK值为0、100、60、20,填充图形,并去除图形的轮廓线,效果如图3-187所示。

图3-186

图3-187

(17)选择“选择”工具,选取图形,将其拖曳到适当的位置并单击鼠标右键,复制图形。设置图形颜色的CMYK值为0、100、60、0,填充图形,效果如图3-188所示。选择“选择”工具,用圈选的方法将需要的图形同时选取,连续按Ctrl+PageDown组合键,后移图形,效果如图3-189所示。

图3-188

图3-189

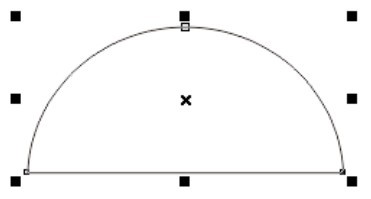

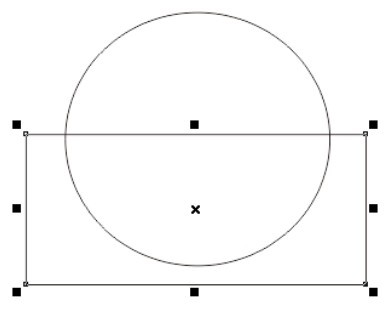

(18)选择“椭圆形”工具,绘制椭圆形,如图3-190所示。选择“矩形”工具,在适当的位置绘制矩形,如图3-191所示。选择“选择”工具,用圈选的方法将需要的图形同时选取,单击属性栏中的“移除前面对象”按钮,修整图形,效果如图3-192所示。

图3-190

图3-191

图3-192

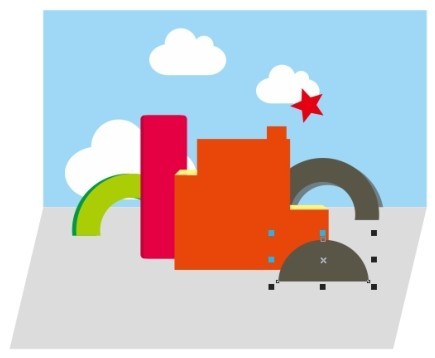

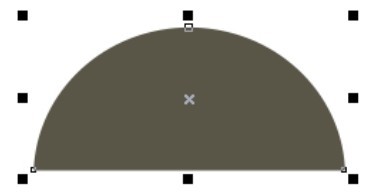

(19)设置图形颜色的 CMYK 值为0、0、20、80,填充图形,并去除图形的轮廓线,效果如图3-193所示。将其拖曳到适当的位置,效果如图3-194所示。

图3-193

图3-194

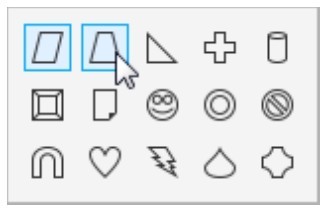

(20)选择“基本形状”工具,在属性栏中单击“完美形状”按钮,在弹出的面板中选择需要的形状,如图3-195所示,在页面中拖曳鼠标绘制图形,如图3-196所示。设置图形颜色的CMYK值为40、0、100、0,填充图形,并去除图形的轮廓线,效果如图3-197所示。

图3-195

图3-196

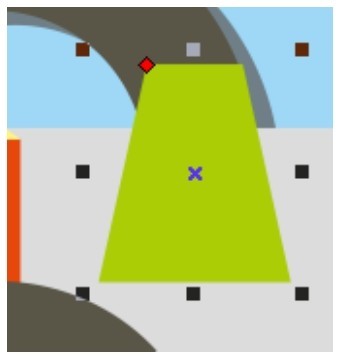

图3-197

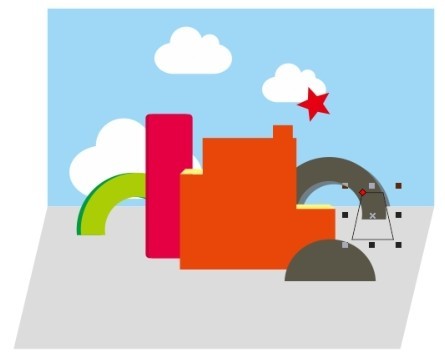

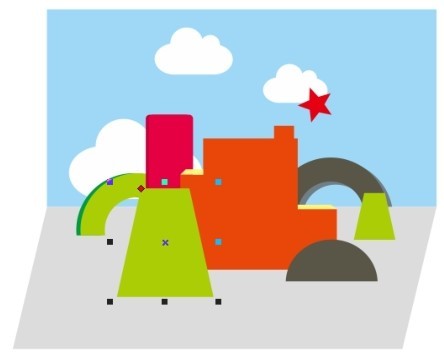

(21)选择“选择”工具,选取图形,将其拖曳到适当的位置并单击鼠标右键,复制图形,调整其大小,如图3-198所示。设置图形颜色的CMYK值为0、0、60、0,填充图形,效果如图3-199所示。

图3-198

图3-199

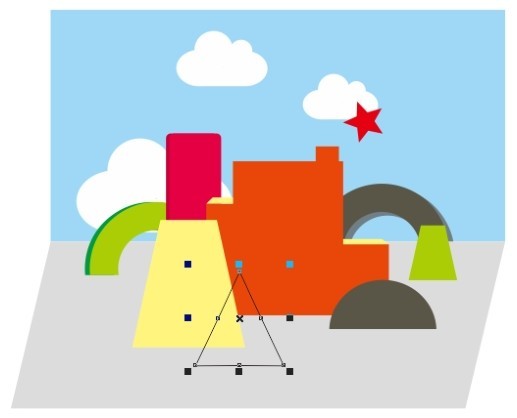

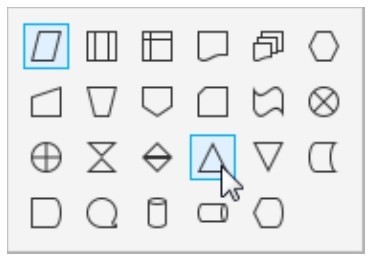

(22)选择“流程图形状”工具,在属性栏中单击“完美形状”按钮,在弹出的面板中选择需要的图形,如图3-200所示,在页面中拖曳鼠标绘制图形,如图3-201所示。

(23)设置图形颜色的CMYK值为100、0、100、0,填充图形,并去除图形的轮廓线,效果如图3-202所示。选择“选择”工具,选取图形,将其拖曳到适当的位置并单击鼠标右键,复制图形,调整其大小。设置图形颜色的CMYK值为0、20、100、0,填充图形,效果如图3-203所示。抽象画绘制完成,效果如图3-204所示。

图3-200

图3-201

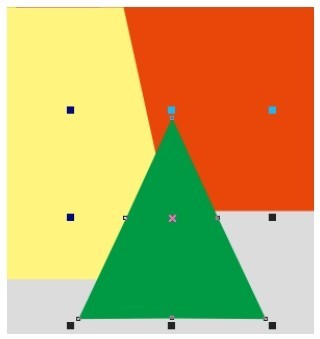

图3-202

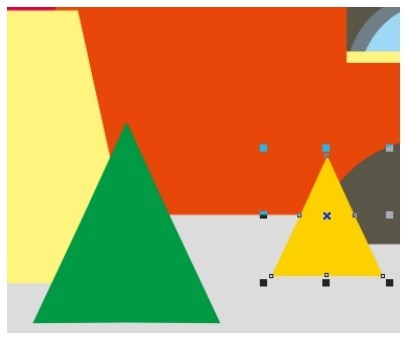

图3-203

图3-204

3.3.2 焊接

焊接是将几个图形结合成一个图形,新的图形轮廓由被焊接的图形边界组成,被焊接图形的交叉线都将消失。

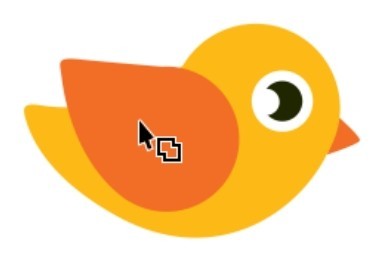

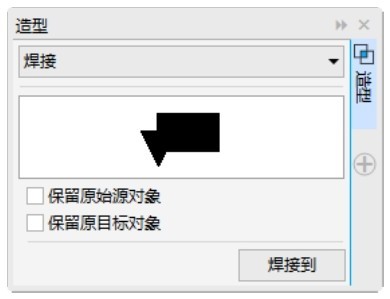

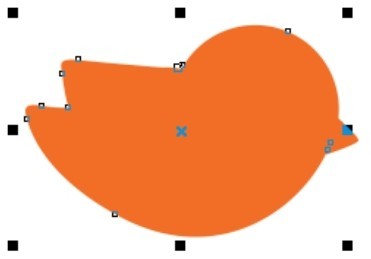

使用“选择”工具选中要焊接的图形,如图3-205所示。选择“窗口 > 泊坞窗 > 造型”命令,弹出如图3-206所示的“造型”泊坞窗。在“造型”泊坞窗中选择“焊接”选项,再单击“焊接到”按钮,将鼠标的光标放到目标对象上单击,如图3-207所示。焊接后的效果如图3-208所示,新生成图形对象的边框和颜色填充与目标对象完全相同。

图3-205

图3-206

图3-207

图3-208

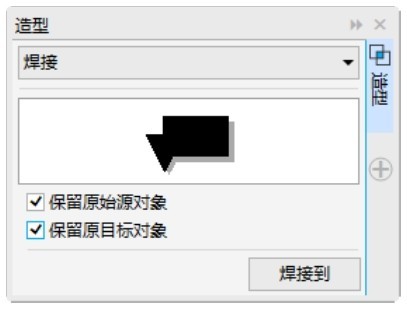

在进行焊接操作之前,可以在“造型”泊坞窗中设置是否保留“原始源对象”和“原目标对象”。选择“保留原始源对象”和“保留原目标对象”选项,如图3-209所示。在焊接图形对象时,原始源对象和原目标对象都被保留,效果如图3-210所示。保留原始源对象和原目标对象对“修剪”和“相交”功能也适用。

图3-209

图3-210

选择几个要焊接的图形后,选择“对象 > 造形 > 合并”命令,或单击属性栏中的“合并”按钮,可以完成多个对象的焊接。

3.3.3 修剪

修剪是将原目标对象与原始源对象的相交部分裁掉,使原目标对象的形状被更改。修剪后的目标对象保留其填充和轮廓属性。

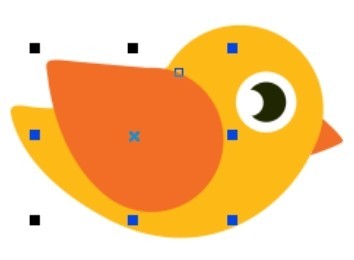

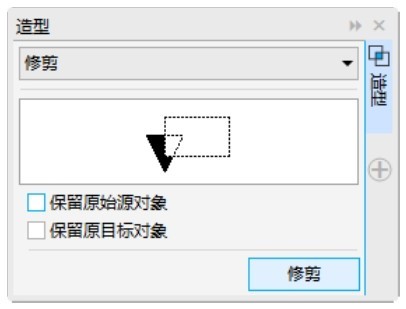

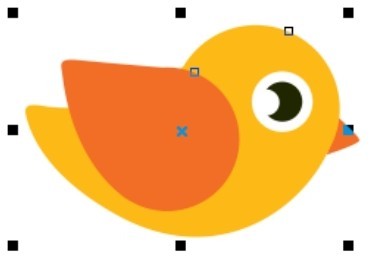

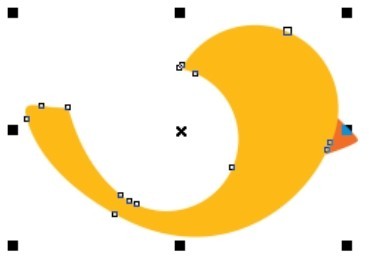

使用“选择”工具选择其中的原始源对象,如图3-211所示。在“造型”泊坞窗中选择“修剪”选项,如图3-212所示。单击“修剪”按钮,将鼠标的光标放到原目标对象上单击,如图3-213所示。修剪后的效果如图3-214所示,修剪后的原目标对象保留其填充和轮廓属性。

图3-211

图3-212

图3-213

图3-214

选择“对象 > 造形 > 修剪”命令,或单击属性栏中的“修剪”按钮,也可以完成修剪,原始源对象和被修剪的原目标对象会同时存在于绘图页面中。

提示

圈选多个图形时,在最底层的图形对象就是“原目标对象”。按住Shift键,选择多个图形时,最后选中的图形就是“原目标对象”。

3.3.4 相交

相交是将两个或两个以上对象的相交部分保留,使相交的部分成为一个新的图形对象。新创建图形对象的填充和轮廓属性将与目标对象相同。

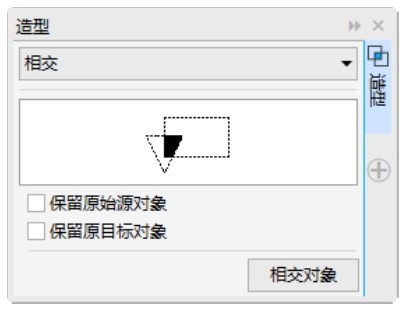

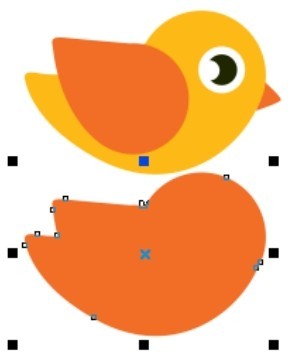

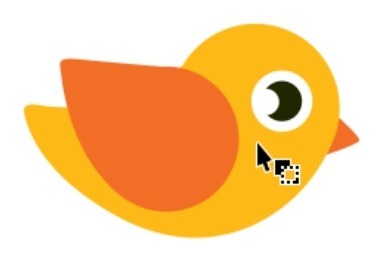

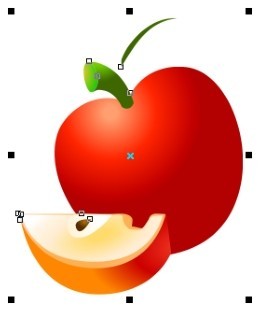

使用“选择”工具选择其中的原始源对象,如图3-215所示。在“造型”泊坞窗中选择“相交”选项,如图3-216所示。单击“相交对象”按钮,将鼠标的光标放到原目标对象上单击,如图3-217所示。相交后的效果如图3-218所示,相交后图形对象将保留原目标对象的填充和轮廓属性。

图3-215

图3-216

图3-217

图3-218

选择“对象 > 造形 > 相交”命令,或单击属性栏中的“相交”按钮,也可以完成相交裁切。原始源对象和原目标对象以及相交后的新图形对象同时存在于绘图页面中。

3.3.5 简化

简化是减去后面图形中和前面图形的重叠部分,并保留前面图形和后面图形的状态。

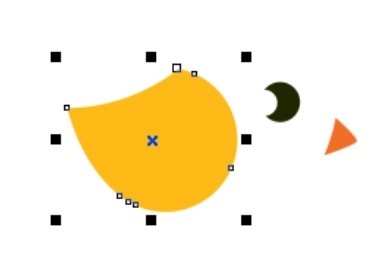

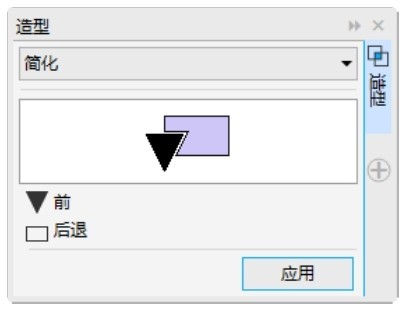

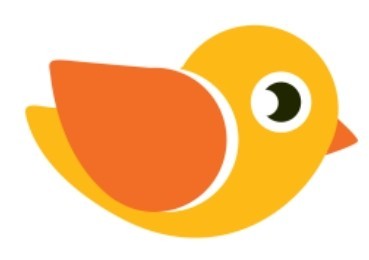

使用“选择”工具选中两个相交的图形对象,如图3-219所示。在“造型”泊坞窗中选择“简化”选项,如图3-220所示。单击“应用”按钮,图形的简化效果如图3-221所示。

图3-219

图3-220

图3-221

选择“对象 > 造形 > 简化”命令,或单击属性栏中的“简化”按钮,也可以完成图形的简化。

3.3.6 移除后面对象

移除后面对象会减去后面图形,减去前后图形的重叠部分,并保留前面图形的剩余部分。

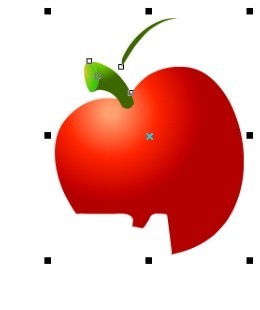

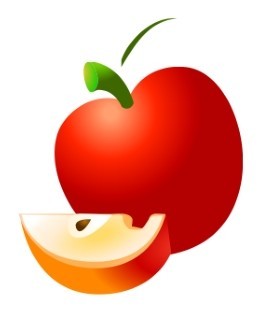

绘制相交的图形对象,如图3-222所示。使用“选择”工具选中两个相交的图形对象,如图3-223所示。

图3-222

图3-223

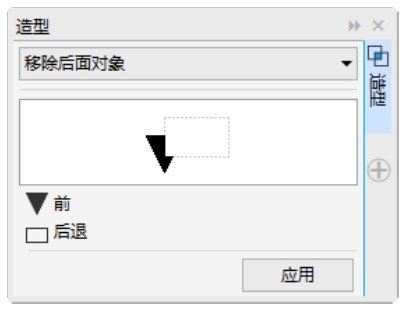

选择“窗口 > 泊坞窗 > 造型”命令,弹出如图3-224所示的“造型”泊坞窗。在“造型”泊坞窗中选择“移除后面对象”选项,单击“应用”按钮,移除后面对象,效果如图3-225所示。

图3-224

图3-225

选择“对象 > 造形 > 移除后面对象”命令,或单击属性栏中的“移除后面对象”按钮,也可以完成图形的前减后。

3.3.7 移除前面对象

移除前面对象会减去前面图形,减去前后图形的重叠部分,并保留后面图形的剩余部分。

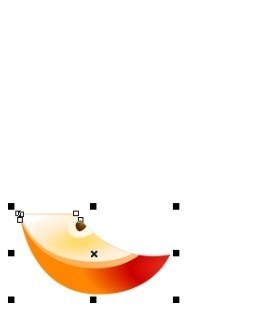

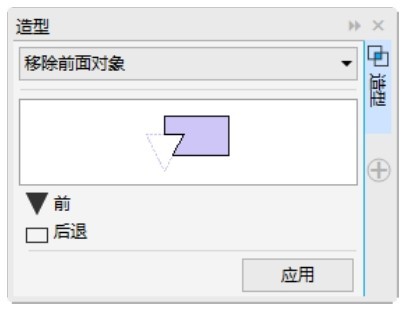

使用“选择”工具选中两个相交的图形对象,如图3-226所示。在“造型”泊坞窗中选择“移除前面对象”选项,如图3-227所示。单击“应用”按钮,移除前面对象效果如图3-228所示。

图3-226

图3-227

图3-228

选择“对象 > 造形 > 移除前面对象”命令,或单击属性栏中的“移除前面对象”按钮,也可以完成图形的后减前。

3.3.8 边界

边界是可以快速创建一个所选图形的共同边界。

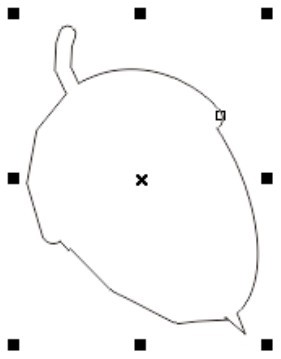

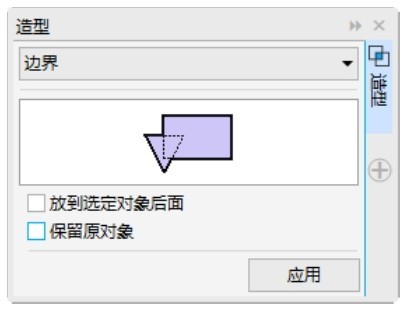

使用“选择”工具选中要创建边界的图形对象,如图3-229所示。在“造型”泊坞窗中选择“边界”选项,如图3-230所示。单击“应用”按钮,边界效果如图3-231所示。

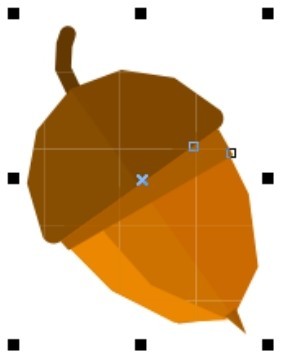

图3-229

图3-230

图3-231

选择“对象 > 造形 > 边界”命令,或单击属性栏中的“边界”按钮,也可以完成图形的共同边界的创建。
