钢笔工具是Illustrator中最最重要的绘图工具，可以绘制直线、曲线和任意形状的图形，需要经过大量练习才能用好它。曲率工具比钢笔工具更容易使用，但没有钢笔工具功能强大。

3.2.1 实战：绘制直线

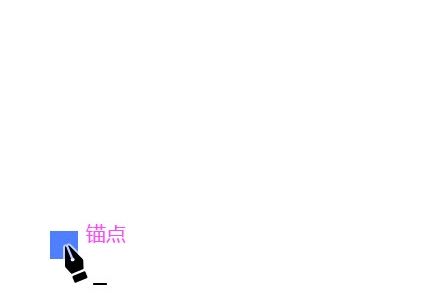

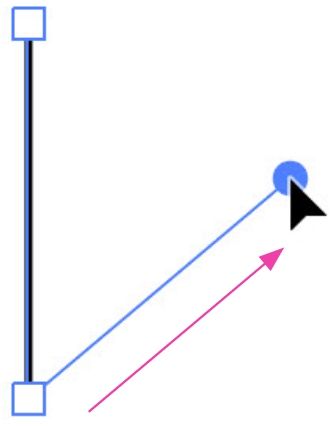

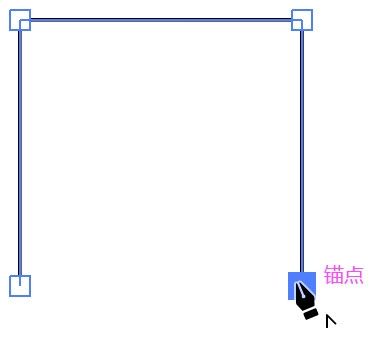

01 选择钢笔工具，在画板上单击（不要拖曳鼠标），创建锚点，如图3-20所示；在另一个位置单击，即可创建直线路径，如图3-21所示。按住Shift键操作，可以创建水平、垂直或45°的整数倍方向的直线。继续在其他位置单击，继续绘制直线，如图3-22所示。

图3-20

图3-21

图3-22

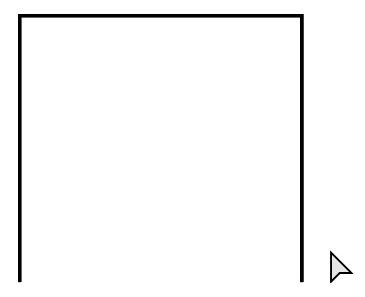

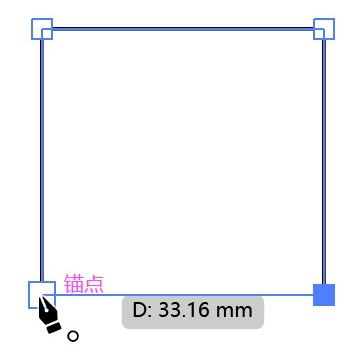

02 按住Ctrl键在远离图形的位置单击，或者选择其他工具，可结束绘制，得到开放的路径，如图3-23所示。如果要闭合路径，只需将鼠标指针放在第一个锚点上，当鼠标指针变为状时单击即可，如图3-24和图3-25所示。

图3-23

图3-24

图3-25

提示

使用钢笔工具时，在画板上按下鼠标左键以后，不要放开鼠标左键，按住空格键并进行拖曳，可以重新定位锚点。

3.2.2 实战：绘制曲线和转角曲线

要点

用钢笔工具绘制的曲线叫作贝塞尔曲线，是由法国的计算机图形学大师皮埃尔·贝塞尔在20世纪70年代早期开发出来的。具有精确和易于修改的特点，被广泛地应用在计算机图形领域（Photoshop、CorelDRAW、FreeHand、3ds Max等）。

普通曲线通过拖曳鼠标的方法绘制，不难操作。需要注意的是，锚点不要太多，否则路径不平滑。转角曲线是一种方向发生转折的曲线，需要调整方向线的走向，之后才能绘制出来。

01选择钢笔工具，在画板上拖曳鼠标，创建平滑点，如图3-26所示。

图3-26

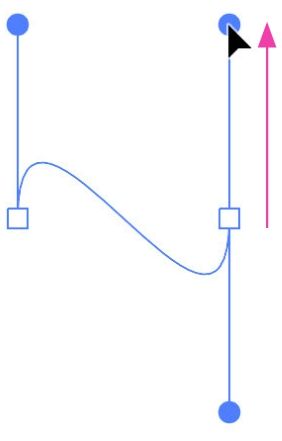

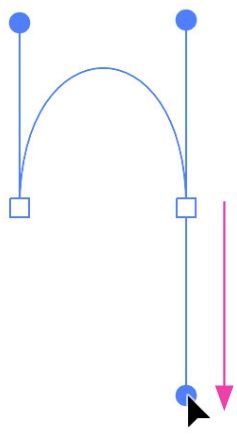

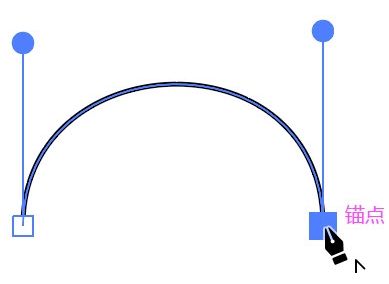

02在另一个位置拖曳鼠标，即可创建一段曲线。如果拖曳方向与前一条方向线相同，可以创建“s”形曲线，如图3-27所示；如果方向相反，则可创建“c”形曲线，如图3-28所示。

图3-27

图3-28

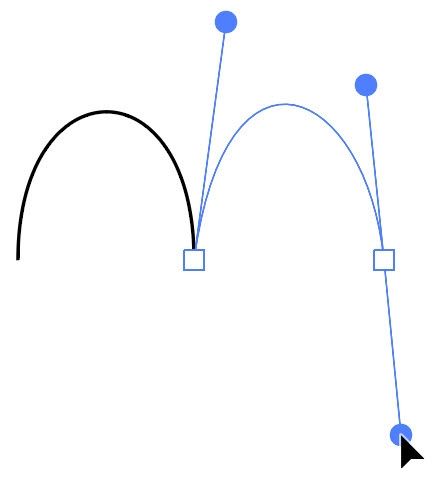

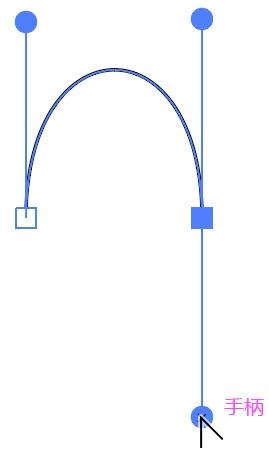

03 下面使用“c”形曲线练习绘制转角曲线。将鼠标指针移动到端点处的方向点上，如图3-29所示；按住Alt键向相反方向拖曳，如图3-30所示。该操作有两点意义：一是将平滑点转换为角点；二是让下一段曲线沿着此时方向线的指向展开；放开Alt键和鼠标左键，在下一个位置拖曳鼠标创建平滑点，即可绘制出“m”形转角曲线，如图3-31所示。

图3-29

图3-30

图3-31

3.2.3 实战：在曲线后面绘制直线

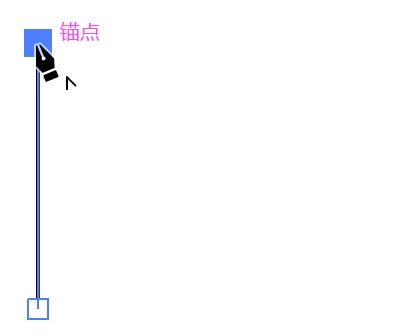

01 用钢笔工具绘制曲线路径。将鼠标指针放在最后一个锚点上，当鼠标指针变为状时，如图3-32所示，单击鼠标，将平滑点转换为角点，如图3-33所示。

图3-32

图3-33

02 在其他位置单击（不要拖曳鼠标），即可在曲线后面绘制出直线，如图3-34所示。

图3-34

3.2.4 实战：在直线后面绘制曲线

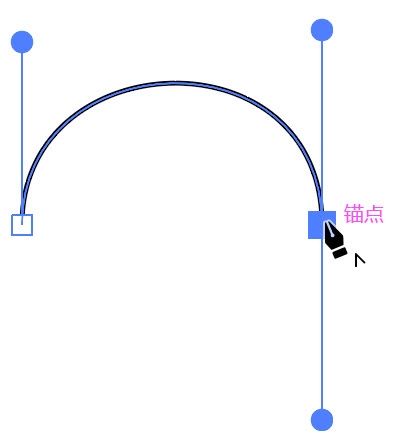

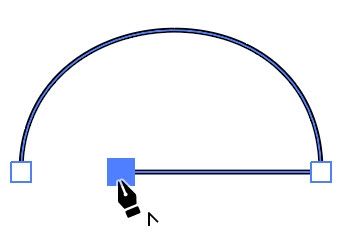

01 用钢笔工具绘制一段直线路径。将鼠标指针放在最后一个锚点上，当鼠标指针变为状时，如图3-35所示，拖曳出一条方向线，如图3-36所示。

图3-35

图3-36

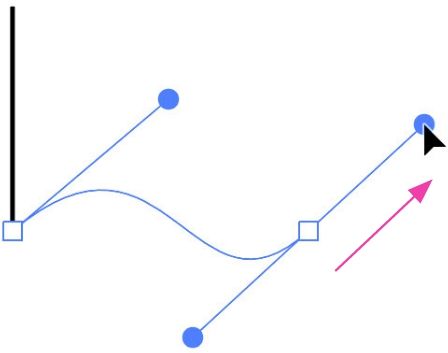

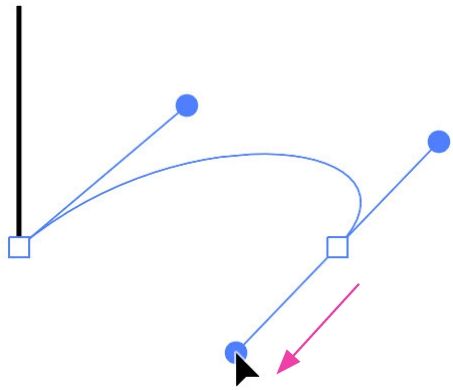

02 在其他位置拖曳鼠标，即可在直线后面绘制“c”形或“s”形曲线，如图3-37和图3-38所示。

图3-37

图3-38

3.2.5 实战：视觉识别系统标准图形设计

要点

视觉识别系统（简称VI）是指对企业的一切可视事物进行统一的设计并标准化。我们下面要做的是设计VI基础系统中的标准图形，如图3-39所示。

图3-39

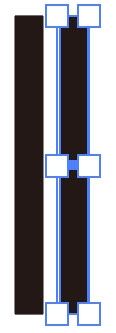

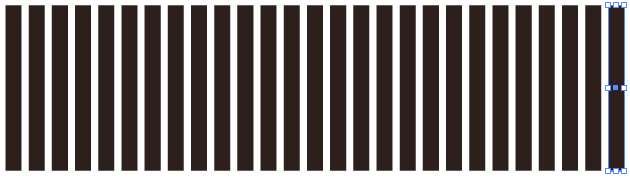

01 使用矩形工具创建一个矩形，填充黑色，无描边，如图3-40所示。选择选择工具，按住Alt键和Shift键拖曳鼠标，锁定水平方向复制矩形，如图3-41所示。按25下Ctrl+D快捷键，复制出一组矩形，如图3-42所示。

图3-40

图3-41

图3-42

02 分别在整个图形组左、中、右位置选取两个矩形，拖曳定界框上的控制点，调整高度，调整其他矩形宽度，如图3-43和图3-44所示。

图3-43

图3-44

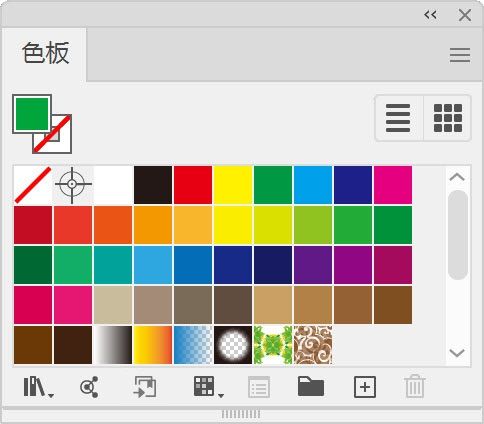

03 使用选择工具选择部分矩形，单击“色板”面板中的色板，填充不同的颜色，如图3-45和图3-46所示。

图3-45

图3-46

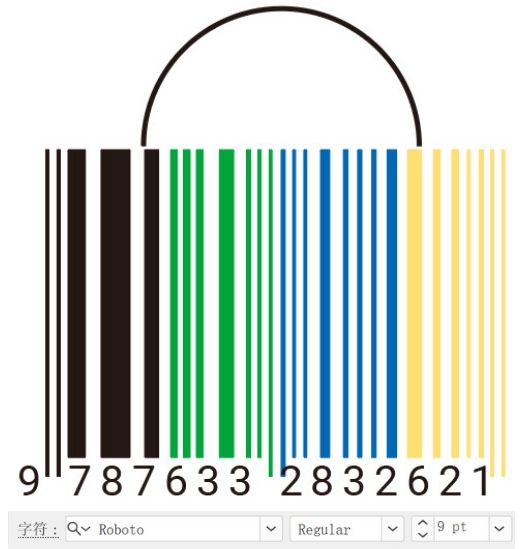

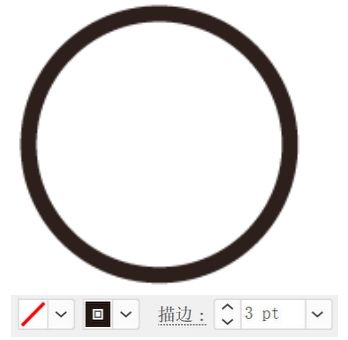

04 选择文字工具，在矩形下方单击并输入一组数字，在“控制”面板中设置字体及大小，如图3-47所示。选择椭圆工具，按住Shift键创建圆形，设置描边粗细为3 pt，颜色为黑色，无填色，如图3-48所示。

图3-47

图3-48

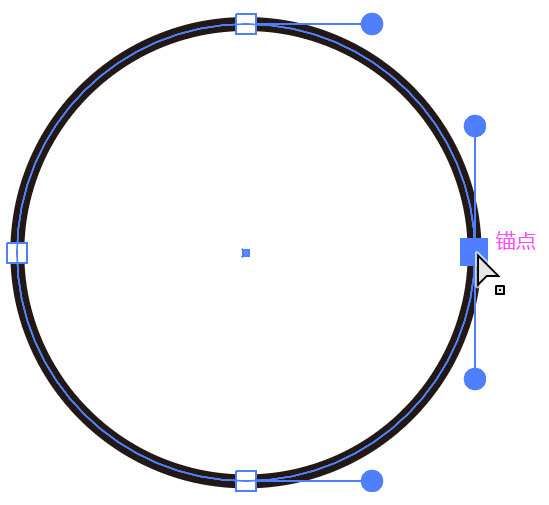

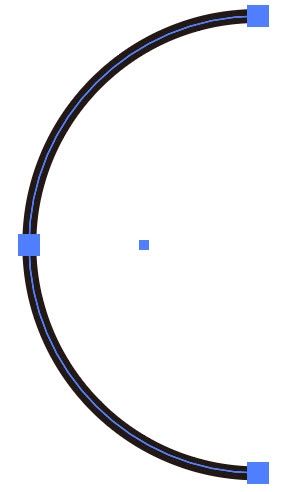

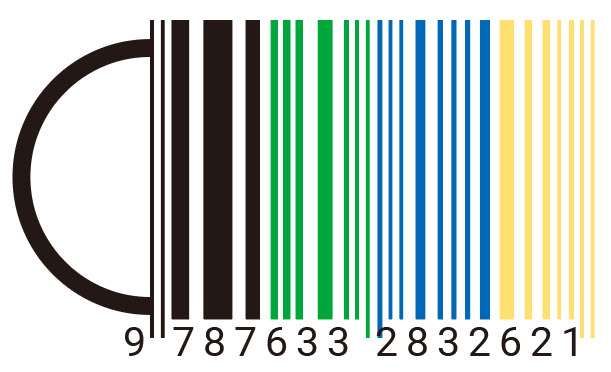

05 选择直接选择工具，单击圆形右侧的锚点，如图3-49所示，按Delete键删除，如图3-50所示。将剩下的半圆形放在条码旁边，作为咖啡杯的把手，如图3-51所示。

图3-49

图3-50

图3-51

06 用钢笔工具绘制咖啡杯底座，如图3-52所示。操作时可以按住Shift键，以便锁定水平方向和45°的整数倍方向。利用现有的条码，采用类似的方法，可以制作铅笔、书本、牙刷、手提袋和水龙头等图形。

图3-52

3.2.6 实战：制作名片及立体折页（曲率工具）

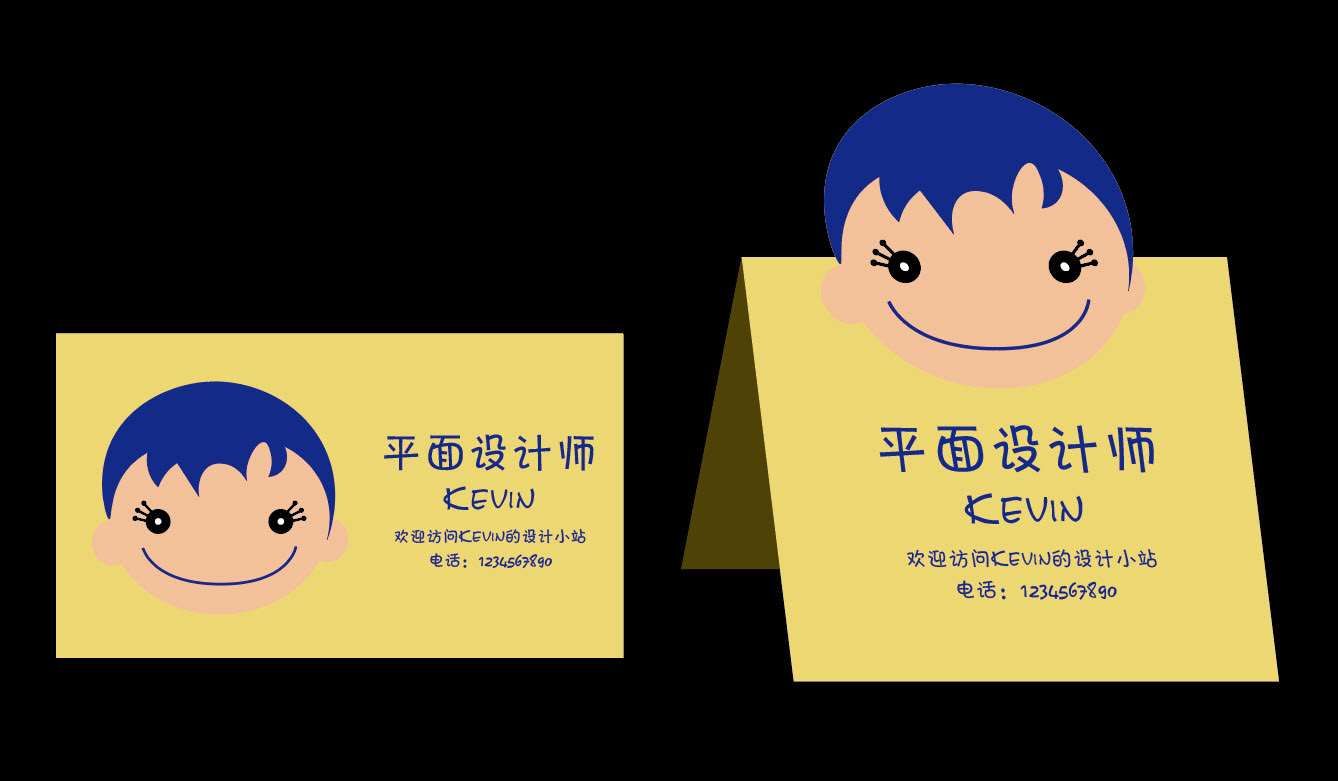

曲率工具可以创建、切换、编辑、添加和删除平滑点或角点，简化路径的创建方法，使绘图变得简单、直观。下面使用该工具制作一个名片，并以折页形式进行展示，如图3-53所示。

图3-53

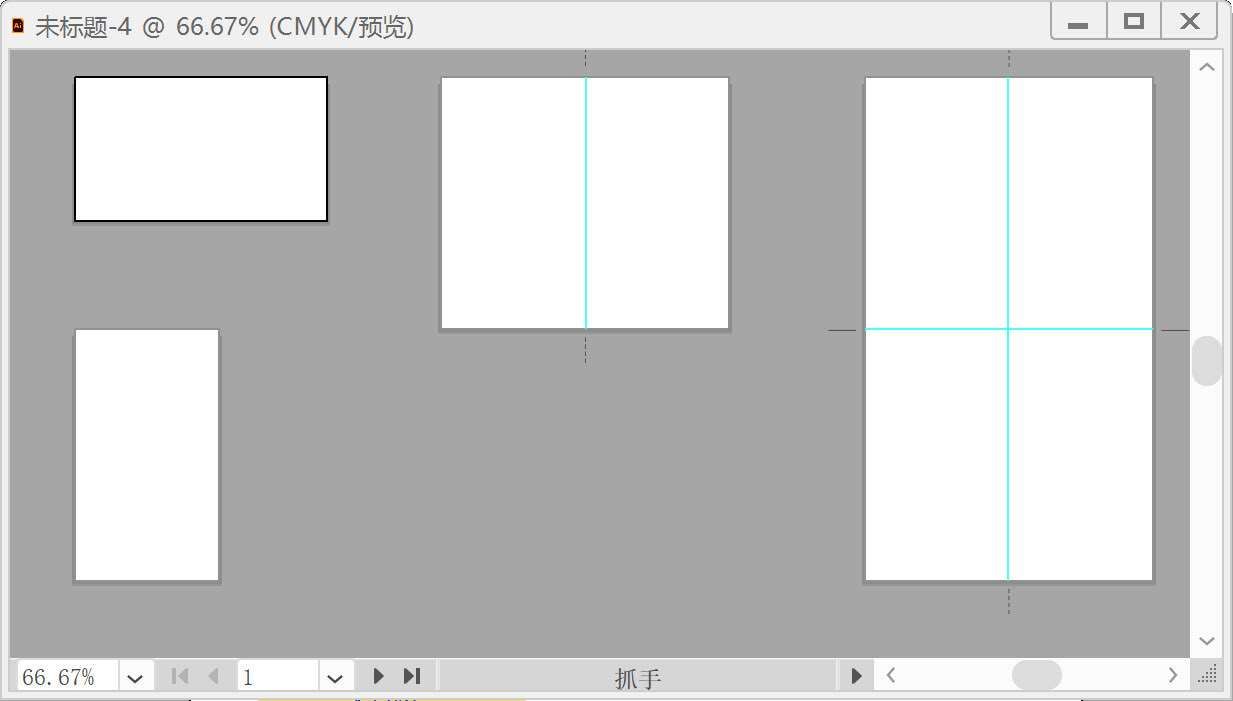

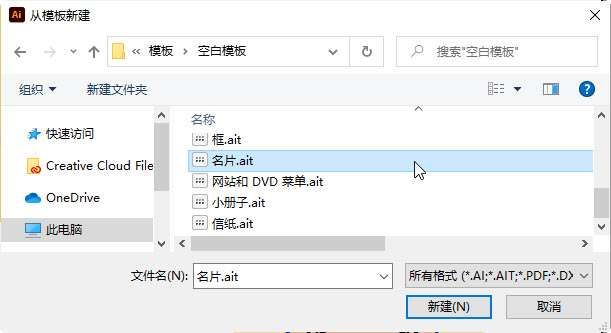

01 执行“文件>从模板新建”命令，在打开的对话框中找到名片模板，如图3-54所示，按Enter键将其打开，如图3-55所示。

图3-54

图3-55

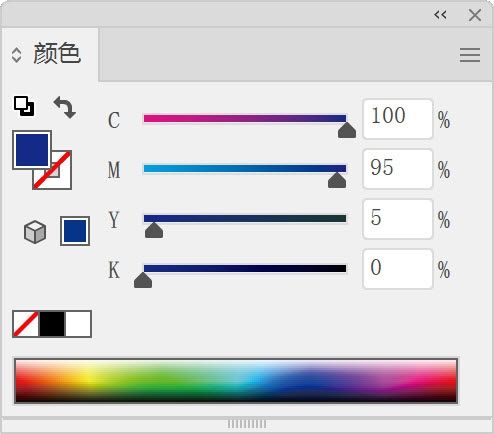

02 下面在横向的画板上绘制卡通人。选择曲率工具。将描边颜色设置为蓝色，如图3-56所示，无填色。先来绘制头发。单击鼠标，创建锚点，如图3-57所示；移动鼠标指针，在图3-58所示的位置单击；继续移动鼠标指针，在窗口中会出现预览橡皮筋，如图3-59所示，用它来辅助绘图，即单击鼠标的时候，可基于预览效果生成曲线。

图3-56

图3-57

图3-58

图3-59

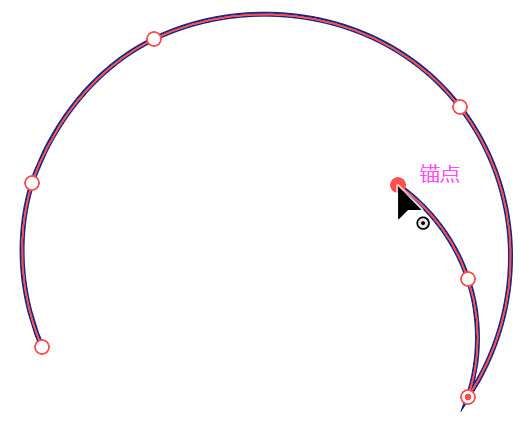

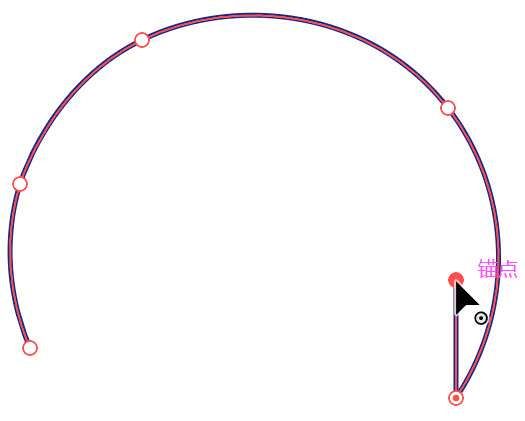

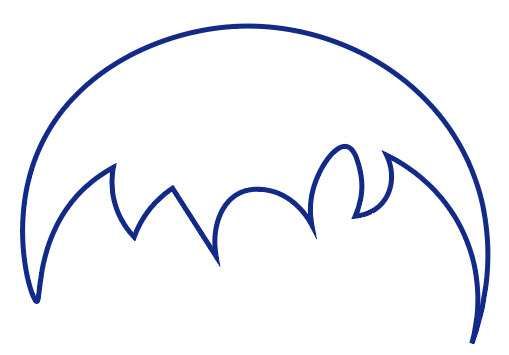

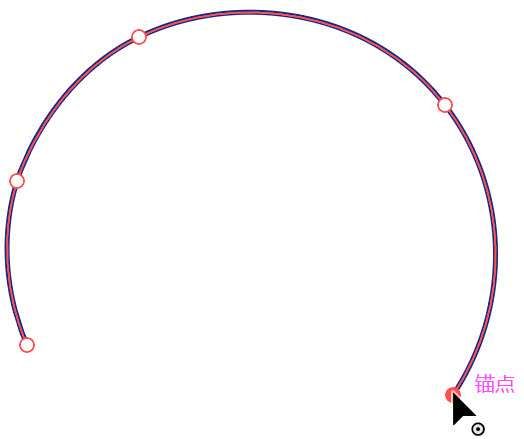

03 绘制出一条弧线。按住Alt键单击最后一个锚点，如图3-60所示，将其转换为角点。在图3-61所示的位置单击，创建锚点；移动鼠标指针，在图3-62所示的位置再创建一个锚点。这样就可以绘制出转角曲线。采用同样的方法，绘制出图3-63所示的轮廓。

图3-60

图3-61

图3-62

图3-63

技术看板　曲率工具使用技巧

创建角点：使用曲率工具时，在画板上双击，或者按住Alt键单击鼠标，可以创建角点。

转换锚点：在角点上双击，可将其转换为平滑点，双击平滑点，则可将其转换为角点。

移动锚点：拖曳锚点，可进行移动。

添加/删除锚点：在路径上单击，可以添加锚点；单击一个锚点，之后按Delete键可将其删除，此时曲线不会断开。

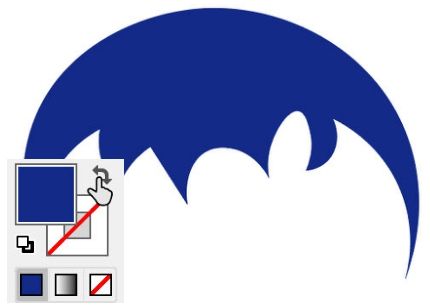

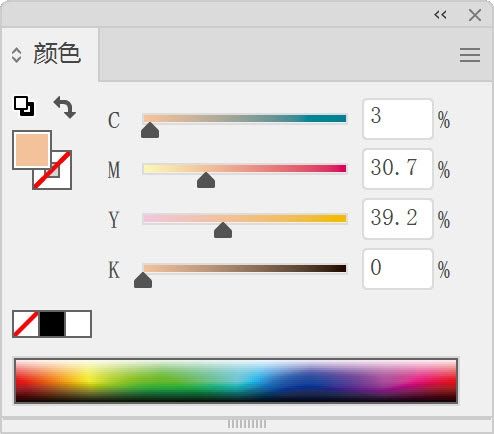

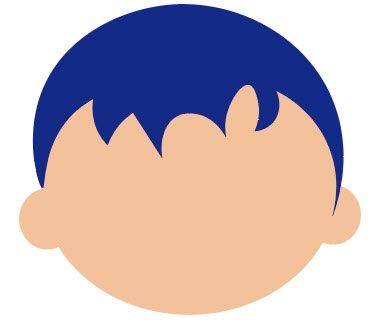

04 单击工具栏中的按钮，互换填色和描边，如图3-64所示。使用椭圆工具创建一个圆形，按Ctrl+[快捷键，将它调整到头发图形的后方，如图3-65和图3-66所示。再创建两个圆形，作为耳朵，如图3-67所示。

图3-64

图3-65

图3-66

图3-67

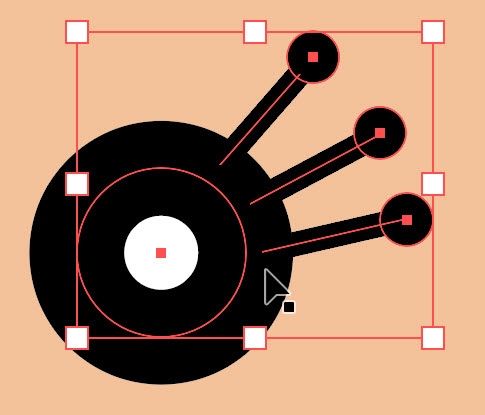

05 用椭圆工具和直线段工具制作眼睛，如图3-68所示。选择选择工具，按住Shift键单击各个眼睛图形，将它们全部选取，如图3-69所示。按Ctrl+G快捷键编组。

图3-68

图3-69

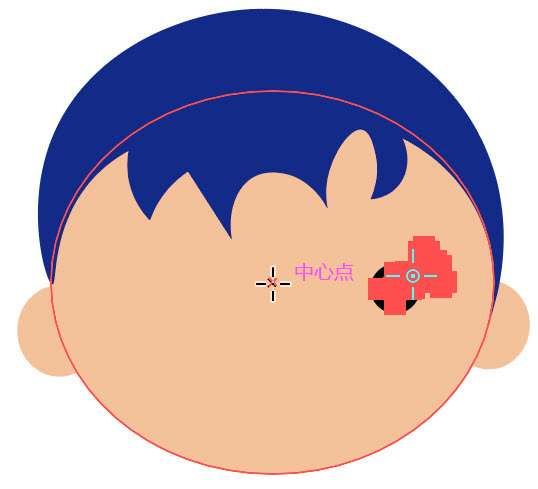

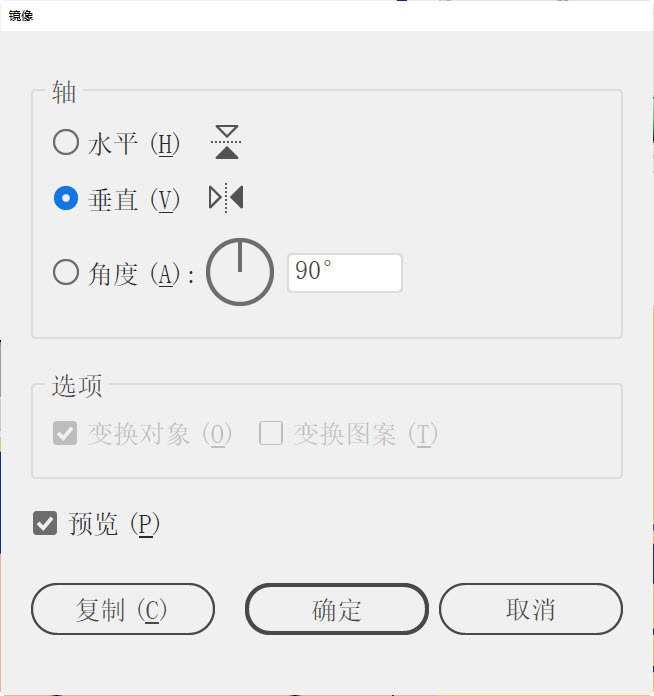

06 选择镜像工具，将鼠标指针放在脸部的中心位置，此时会显示中心点提示信息，如图3-70所示。按住Alt键单击，打开“镜像”对话框，选取“垂直”选项，如图3-71所示；单击“复制”按钮，镜像并复制出另一只眼睛，如图3-72所示。

图3-70

图3-71

图3-72

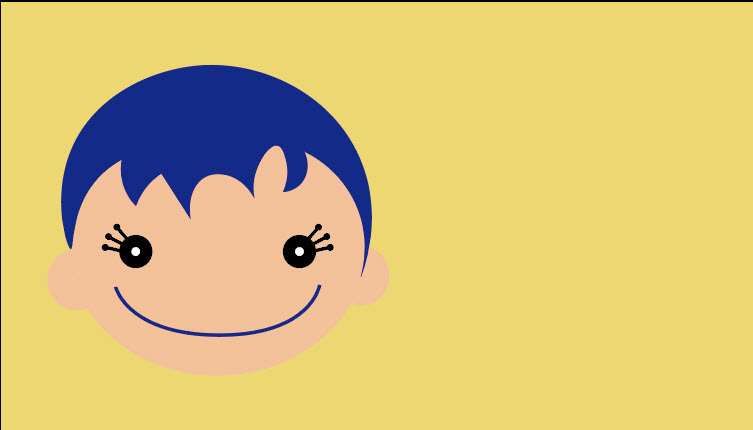

07 用曲率工具绘制嘴巴，如图3-73所示。使用矩形工具创建一个与画板大小相同的矩形并填充颜色，如图3-74和图3-75所示。用文字工具添加文字信息，如图3-76所示。

图3-73

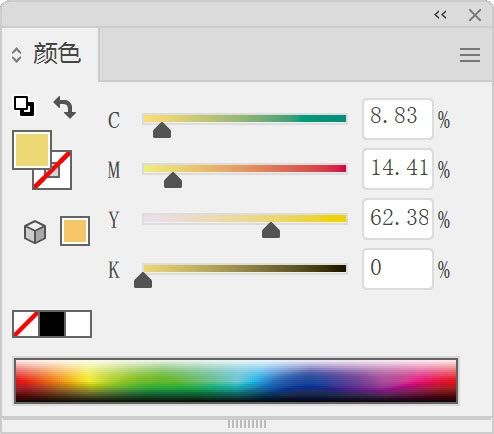

图3-74

图3-75

图3-76

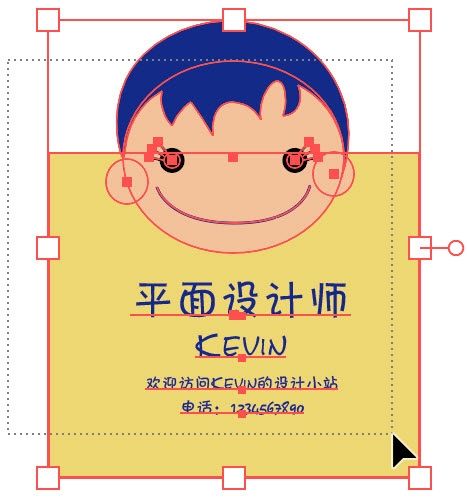

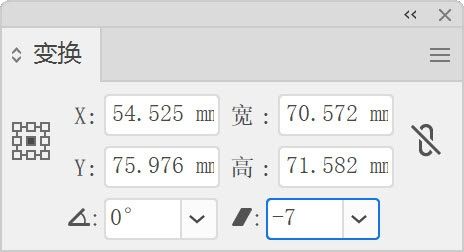

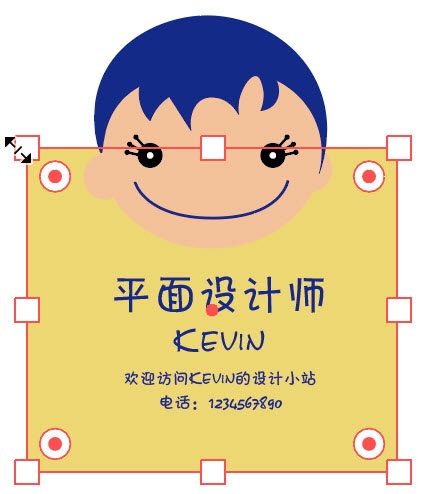

08 下面制作名片折叠立体效果。按Ctrl+A快捷键全选，选择选择工具，按住Alt键拖曳图稿，复制到其他画板上。拖曳定界框上的控制点，调整图形大小，如图3-77所示。拖出一个选框，将图形都选取，如图3-78所示，按Ctrl+G快捷键编组。在“变换”面板中设置倾斜角度为-7°，使名片倾斜，如图3-79和图3-80所示。

图3-77

图3-78

图3-79

图3-80

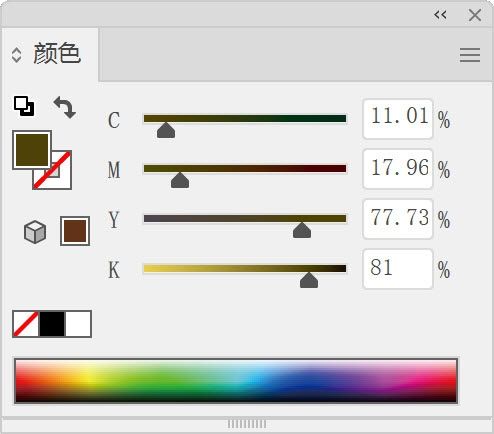

09 选择曲率工具，按住Alt键单击鼠标（可创建角点）绘制三角形，作为名片的后折页。按Shift+Ctrl+[快捷键将其移到后方，如图3-81和图3-82所示。

图3-81

图3-82
