本节为读者提供了6个场景，需要读者为场景添加灯光、材质和摄像机，并将其输出为效果图。通过对本节内容的学习，读者可以将之前所学的知识点融会贯通。

重点实战：渲染光泽纹理场景效果图

本案例将讲解渲染效果图的流程，效果如图9-75所示。

01 打开本书学习资源文件“场景文件>CH09>05.c4d”，如图9-76所示。

图9-75

图9-76

02 在场景中寻找一个合适的角度，然后单击“摄像机”按钮，在场景中添加一个摄像机，如图9-77所示。

03 使用“天空”工具在场景中创建一个天空模型，如图9-78所示。由于摄像机看不到模型边缘，因此不需要为天空模型添加“合成”标签。

图9-77

图9-78

04 按Shift+F8组合键打开“内容浏览器”，将“预置>Prime >Presets>Light Setups>HDRI>Cloudy - Marketplace 02”文件赋予天空模型，如图9-79所示。

图9-79

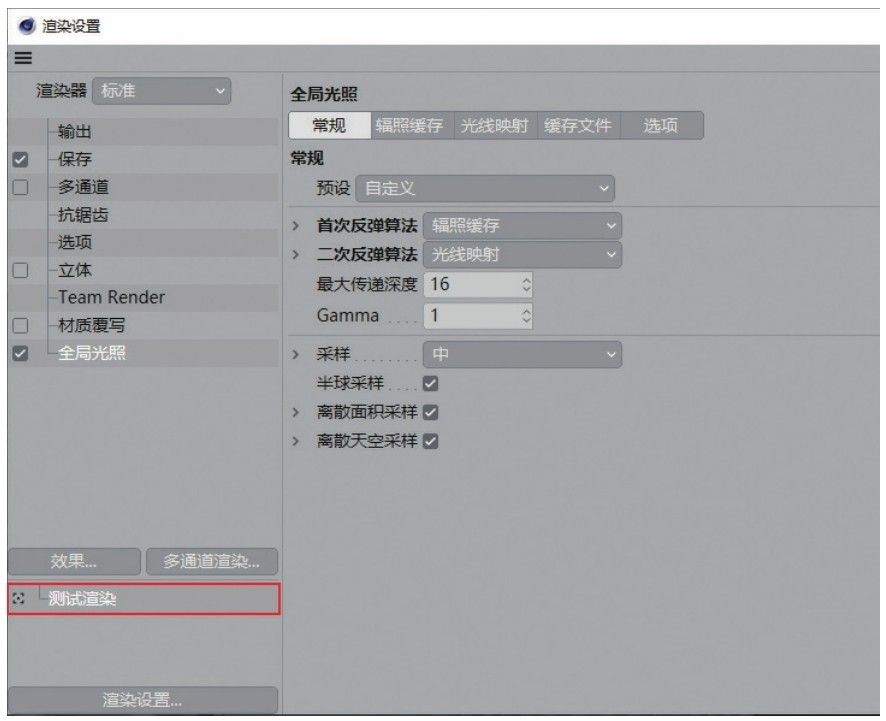

05 在“渲染设置”面板中调用测试渲染的参数，如图9-80所示。

图9-80

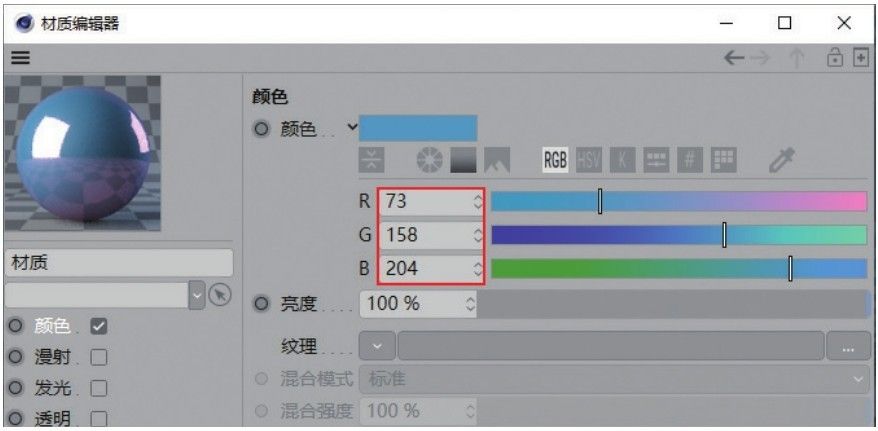

06 在“材质”面板新建一个默认材质，设置“颜色”为（R:73，G:158，B:204），如图9-81所示。

图9-81

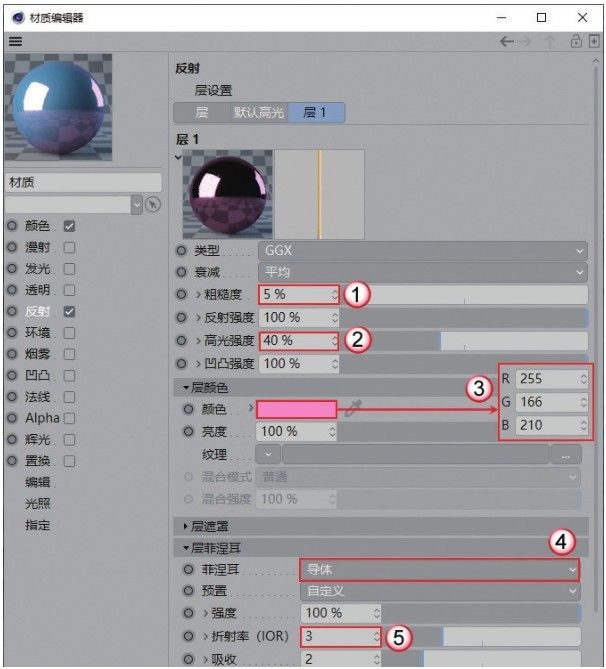

07 在“反射”中添加GGX，然后设置“粗糙度”为5％，“高光强度”为40％，“层颜色”中的“颜色”为（R:255，G:166，B:210），“菲涅耳”为“导体”，“折射率（IOR）”为3，如图9-82所示。材质效果如图9-83所示。

图9-82

图9-83

08 将材质赋予模型，效果如图9-84所示。

09 按Shift+R组合键测试渲染场景，效果如图9-85所示。

图9-84

图9-85

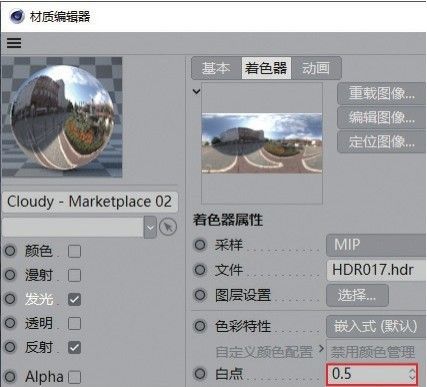

10 观察场景，此时环境光的亮度不够，整个场景显得比较黑。双击Cloudy - Marketplace 02材质，在“发光”选项中单击“纹理”通道，设置“白点”为0.5，如图9-86所示。渲染效果如图9-87所示。

图9-86

图9-87

11 观察渲染效果无误后，在“渲染设置”面板中调取最终渲染的参数，渲染效果如图9-88所示。

图9-88

重点实战：渲染律动曲线场景效果图

本案例将讲解渲染效果图的流程，效果如图9-89所示。

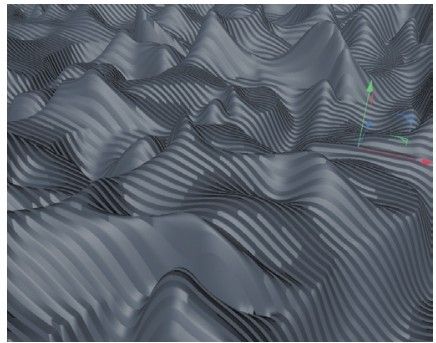

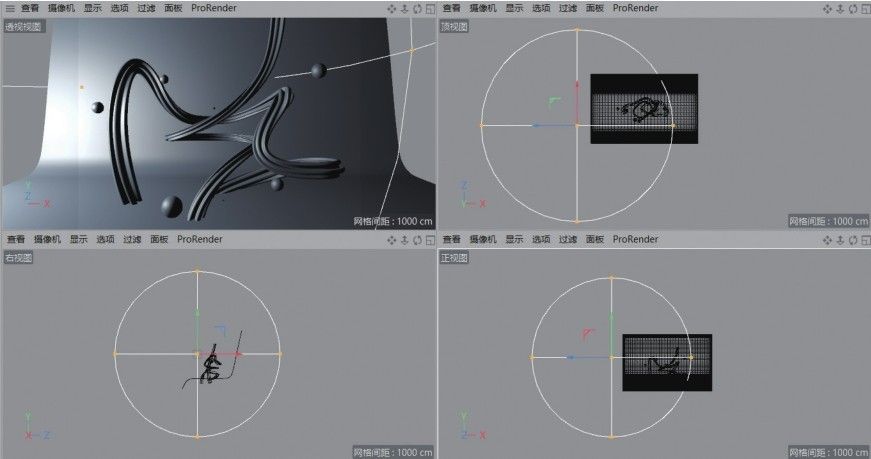

01 打开本书学习资源文件“场景文件>CH09>06.c4d”，如图9-90所示。

图9-89

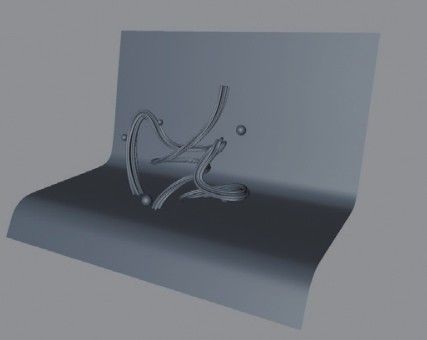

图9-90

02 在场景中选择一个合适的角度，然后单击“摄像机”按钮，在场景中创建一个摄像机，如图9-91所示。

图9-91

03 使用“灯光”工具在场景左侧创建一盏灯光，位置如图9-92所示。

图9-92

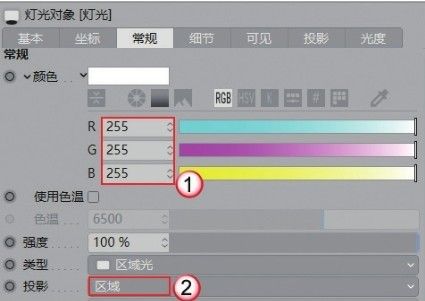

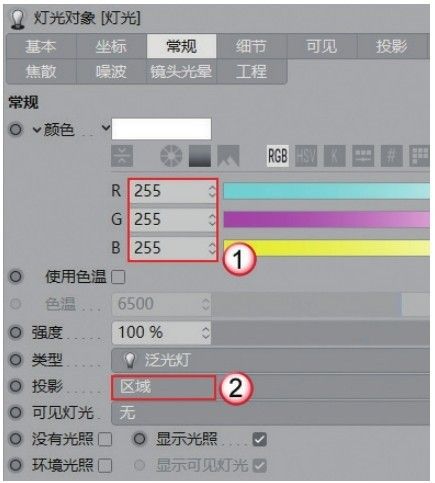

04 选中创建的灯光，在“常规”选项卡中设置“颜色”为（R:255， G:255，B:255），“投影”为“区域”，如图9-93所示。

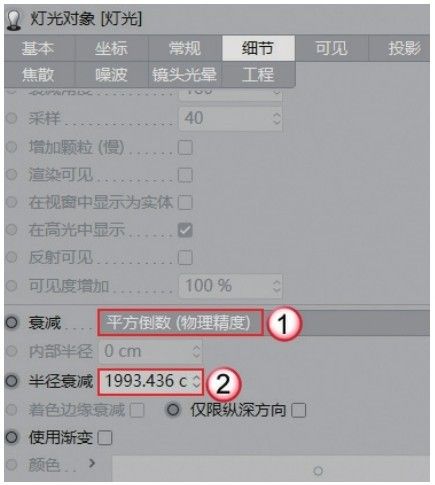

05 切换到“细节”选项卡，设置“衰减”为“平方倒数（物理精度）”，“半径衰减”为1993.436cm，如图9-94所示。

图9-93

图9-94

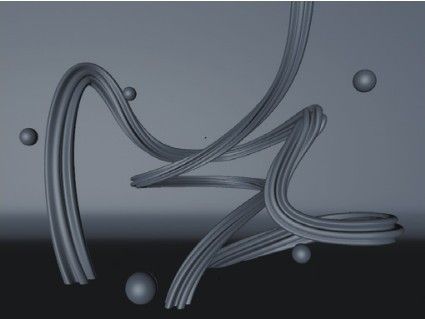

06 在“渲染设置”面板中调用测试渲染的参数，渲染灯光，效果如图9-95所示。

图9-95

07 将灯光复制一盏，放置于场景的右侧，位置如图9-96所示。

图9-96

08 选中复制的灯光，修改“强度”为60％，如图9-97所示。

09 按Shift+R组合键渲染，效果如图9-98所示。

图9-97

图9-98

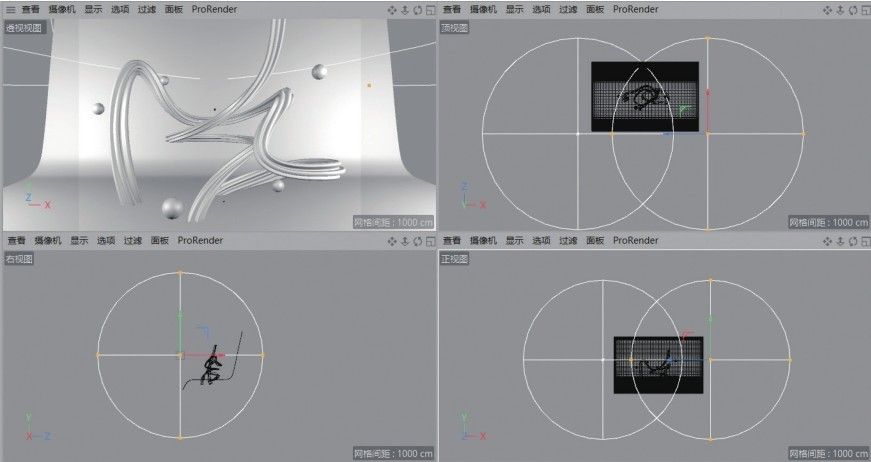

10 场景中仍有部分区域呈现黑色。使用“天空”工具在场景内创建一个天空模型，然后将“预置>Prime>Presets>Light Setups >HDRI>Photo Studio”文件赋予天空模型，如图9-99所示。

11 按Shift+R组合键渲染，效果如图9-100所示。

图9-99

图9-100

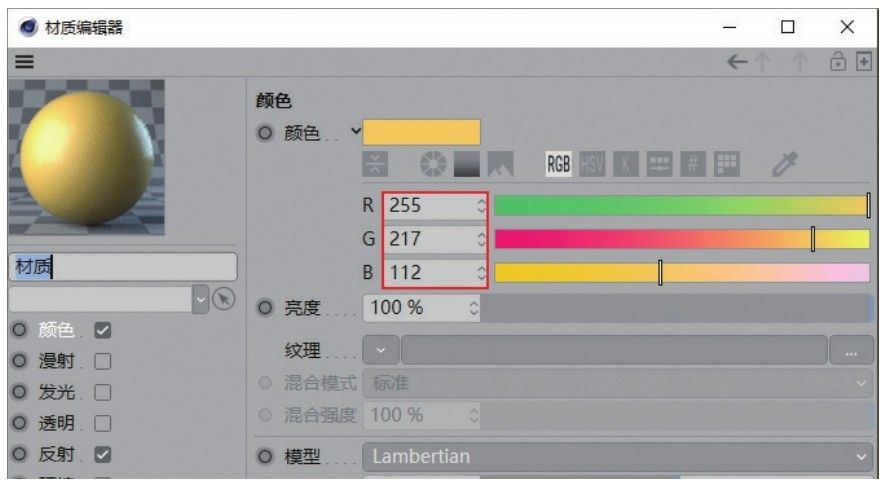

12 新建一个默认材质，设置“颜色”为（R:255，G:217， B:112），如图9-101所示。

图9-101

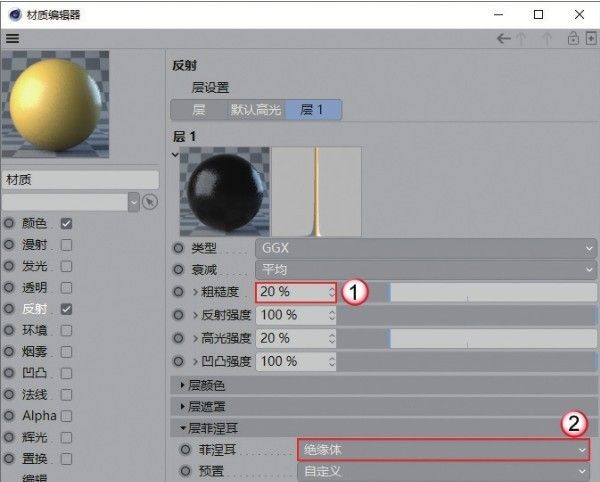

13 在“反射”中添加GGX，设置“粗糙度”为20％，“菲涅耳”为“绝缘体”，如图9-102所示。材质效果如图9-103所示。

图9-102

图9-103

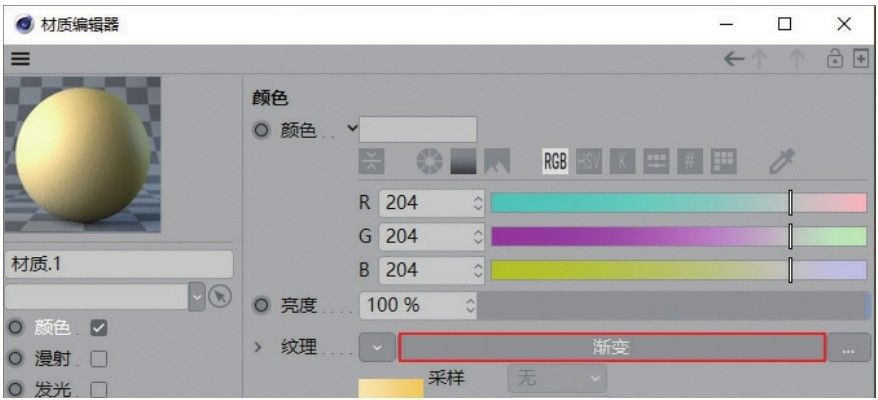

14 新建一个默认材质，在“纹理”通道中加载“渐变”贴图，如图9-104所示。

图9-104

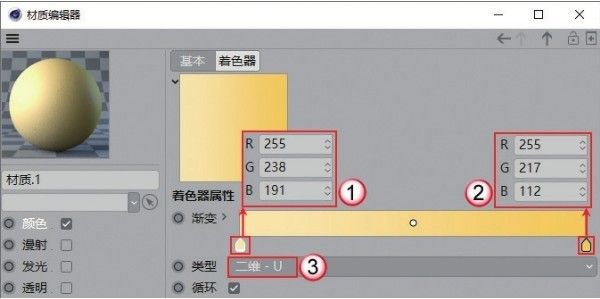

15 在“渐变”贴图中，设置“渐变”颜色分别为（R:255， G:238，B:191）和（R:255，G:217，B:112），“类型”为“二维-U”，如图9-105所示。材质效果如图9-106所示。

图9-105

图9-106

16 将材质赋予模型，效果如图9-107所示。

17 在“渲染设置”面板中调用最终渲染参数，渲染效果如图9-108所示。

图9-107

图9-108

疑难问答

问：赋予材质后渲染曝光怎么办？

答：测试灯光时所使用的是模型自身的颜色，当赋予材质后可能会造成曝光现象。遇到这种情况需要读者灵活调整灯光的强度数值。

重点实战：渲染视觉效果图

本案例需要为一个视觉效果图模型添加灯光、材质和环境，然后将其渲染输出，案例效果如图9-109所示。

01 打开本书学习资源文件“场景文件>CH09>07.c4d”文件，如图9-110所示。

图9-109

图9-110

02 使用“区域光”工具在场景左侧设置一盏灯光，位置如图9-111所示。

图9-111

03 选中创建的灯光，然后在“常规”选项卡中设置“颜色”为白色，“投影”为“区域”，如图9-112所示。

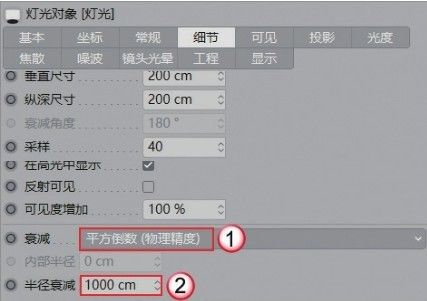

04 切换到“细节”选项卡，设置“衰减”为“平方倒数（物理精度）”，“半径衰减”为1000cm，如图9-113所示。

图9-112

图9-113

05 在“渲染设置”面板中调用测试渲染的参数，然后测试灯光效果，如图9-114所示。模型的右侧发黑，需要添加辅助光源照亮模型。

图9-114

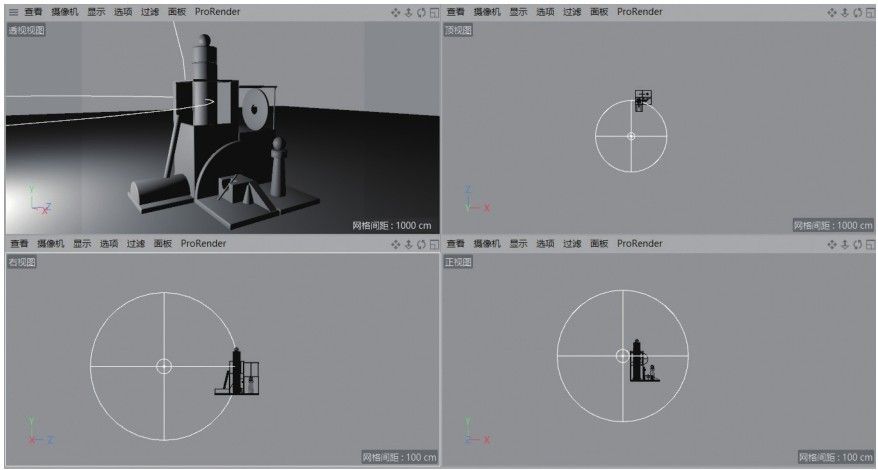

06 将主光源复制一盏，然后放置在场景的前方，如图9-115所示。

图9-115

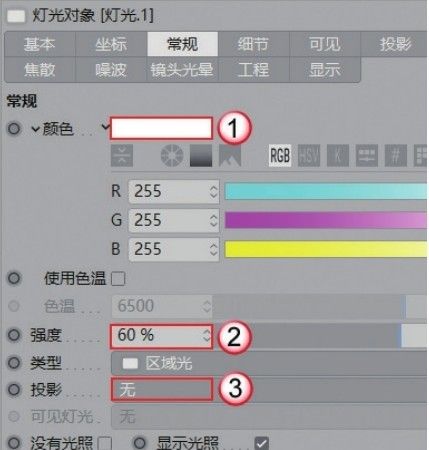

07 选中复制的灯光，在“常规”选项卡中设置“颜色”为白色，“强度”为60％，“投影”为“无”，如图9-116所示。

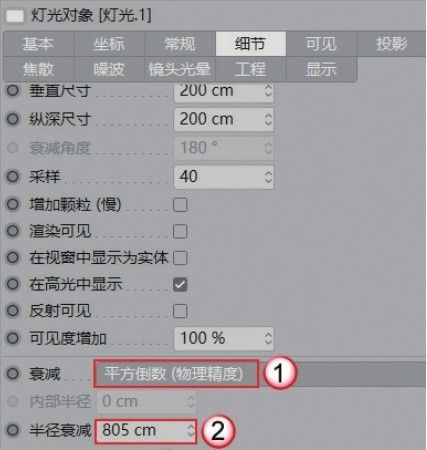

08 切换到“细节”选项卡，设置“衰减”为“平方倒数（物理精度）”，“半径衰减”为805cm，如图9-117所示。

图9-116

图9-117

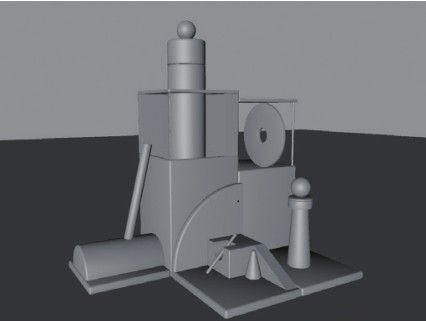

09 按Shift+R组合键渲染灯光效果，如图9-118所示。

图9-118

技巧与提示

用白模测试灯光，可以更好地观察灯光的强度、阴影的方向和软硬程度。

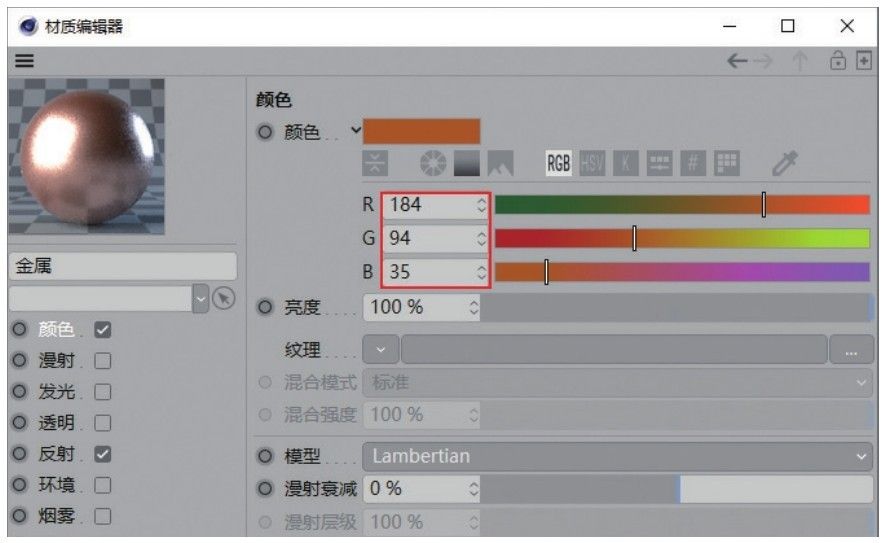

10 在“材质”面板新建一个材质，打开“材质编辑器”，在“颜色”选项中设置“颜色”为（R:184，G:94，B:35），如图9-119所示。

图9-119

11 在“反射”选项中添加GGX，设置“粗糙度”为30％，“菲涅耳”为“导体”，“预置”为“铜”，如图9-120所示。材质效果如图9-121所示。

图9-120

图9-121

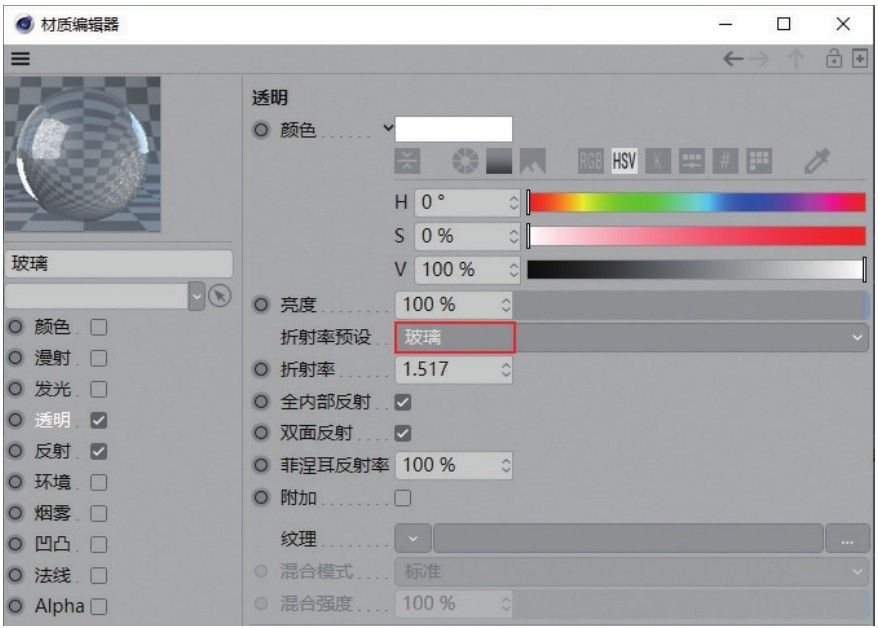

12 在“材质”面板新建一个材质，打开“材质编辑器”，在“透明”选项中设置“折射率预设”为“玻璃”，如图9-122所示。

图9-122

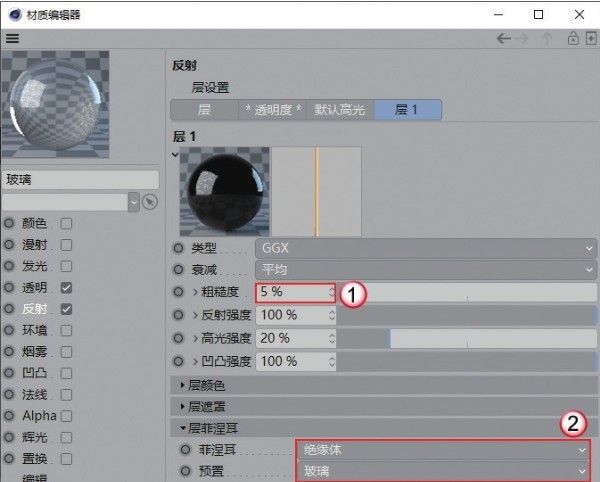

13 在“反射”选项中添加GGX，设置“粗糙度”为5％，“菲涅耳”为“绝缘体”，“预置”为“玻璃”，如图9-123所示。材质效果如图9-124所示。

图9-123

图9-124

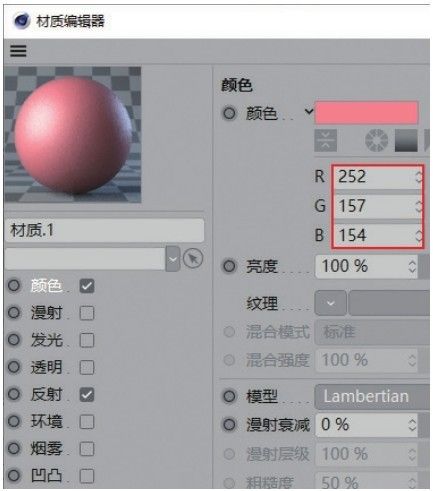

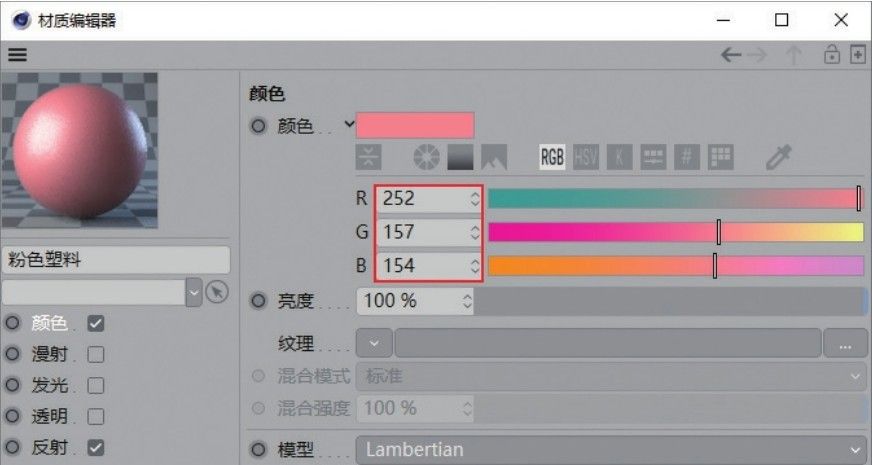

14 在“材质”面板新建一个材质，打开“材质编辑器”，在“颜色”选项中设置“颜色”为（R:252，G:157，B:154），如图9-125所示。

图9-125

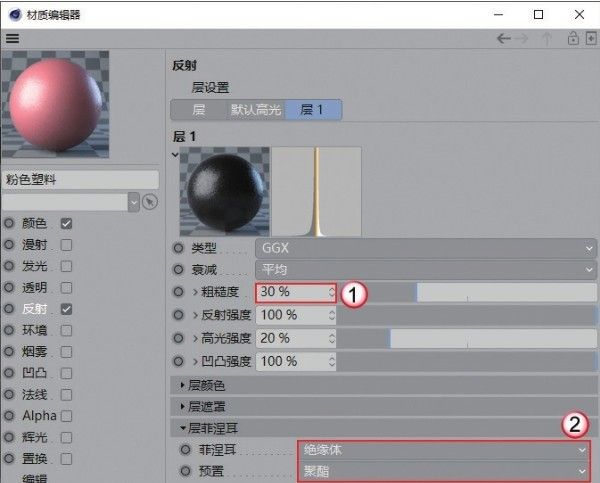

15 在“反射”选项中添加GGX，设置“粗糙度”为30％，“菲涅耳”为“绝缘体”，“预置”为“聚酯”，如图9-126所示。材质效果如图9-127所示。

图9-126

图9-127

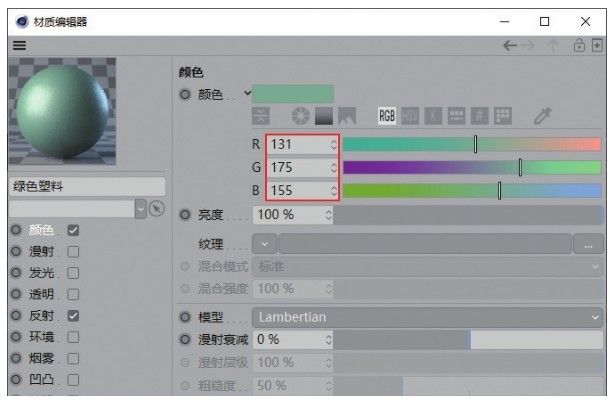

16 将粉色塑料材质复制一份，在“颜色”选项中设置“颜色”为（R:131，G:175，B:155），如图9-128所示。材质效果如图9-129所示。

图9-128

图9-129

17 将粉色塑料材质复制一份，在“颜色”选项中设置“颜色”为（R:249，G:205，B:173），如图9-130所示。材质效果如图9-131所示。

图9-130

图9-131

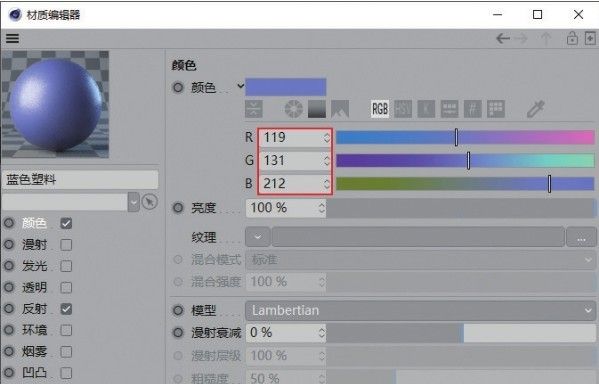

18 将粉色塑料材质复制一份，在“颜色”选项中设置“颜色”为（R:119，G:131，B:212），如图9-132所示。材质效果如图9-133所示。

图9-132

图9-133

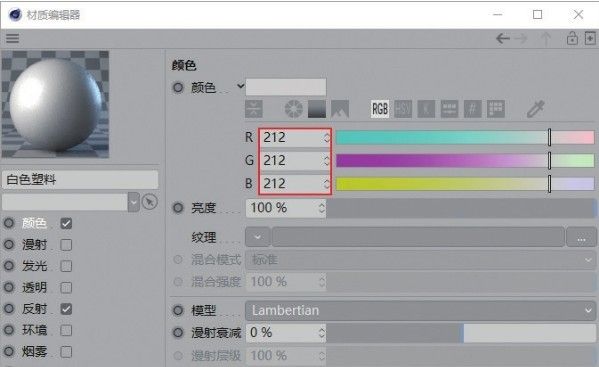

19 将粉色塑料材质复制一份，在“颜色”选项中设置“颜色”为（R:212，G:212，B:212），如图9-134所示。材质效果如图9-135所示。

图9-134

图9-135

20 将材质赋予相应的模型对象，效果如图9-136所示。

图9-136

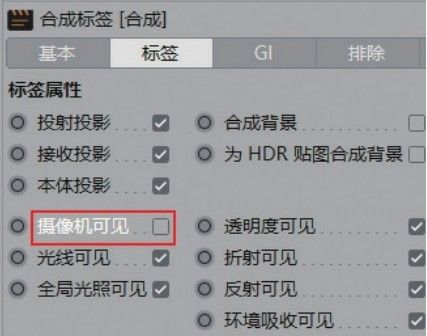

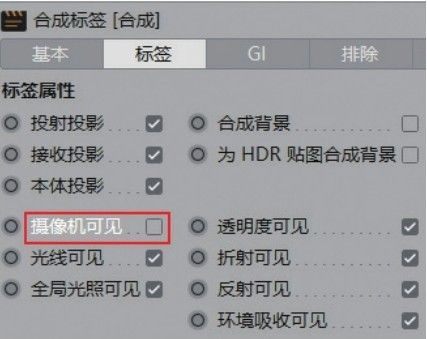

21 使用“天空”工具在场景中创建一个天空，然后按Shift+F8组合键打开“内容浏览器”，将“预置>Visualize>Presets>Light Setups>HDRI>Cityscape Bright Day.hdr”材质赋予天空，并给天空添加“合成”标签，取消勾选“摄像机可见”选项，如图9-137和图9-138所示。

图9-137

图9-138

22 按Ctrl+R组合键渲染场景，效果如图9-139所示。

图9-139

23 使用“背景”工具在场景中创建一个背景模型，然后新建一个材质，打开“材质编辑器”，在“颜色”选项的“纹理”通道中加载学习资源中的“实例文件>CH09>实战：渲染视觉效果图>背景_1.jpg”文件，如图9-140所示。

图9-140

24 将“背景”材质赋予“背景”模型和“地面”模型，然后修改材质的“投射”为“前沿”，如图9-141所示。

25 在“渲染设置”面板调取最终渲染参数，然后按Shift+R组合键渲染场景，效果如图9-142所示。

图9-141

图9-142

重点实战：渲染机械霓虹灯效果图

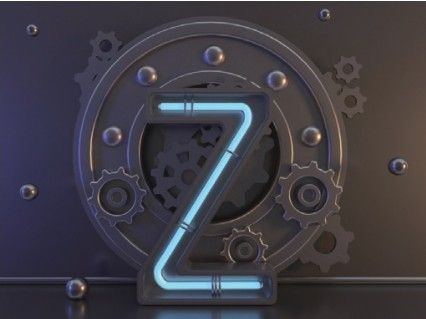

本案例需要为一个机械类效果图模型添加灯光、材质和环境，然后将其渲染输出，并在Photoshop中调色，案例效果如图9-143所示。

01 打开本书学习资源文件“场景文件>CH09>08.c4d”，如图9-144所示。

图9-143

图9-144

02 使用“区域光”工具在模型右侧设置一盏灯光，位置如图9-145所示。

图9-145

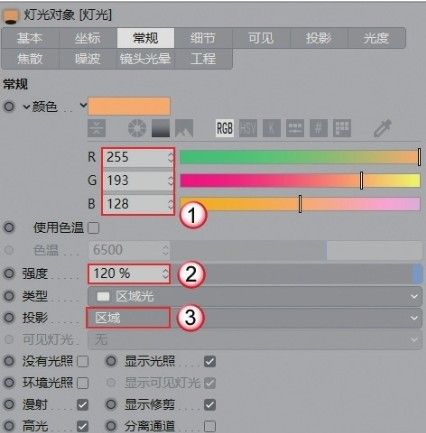

03 选中创建的灯光，然后在“常规”选项卡中设置“颜色”为（R:255，G:193，B:128），“强度”为120％，“投影”为“区域”，如图9-146所示。

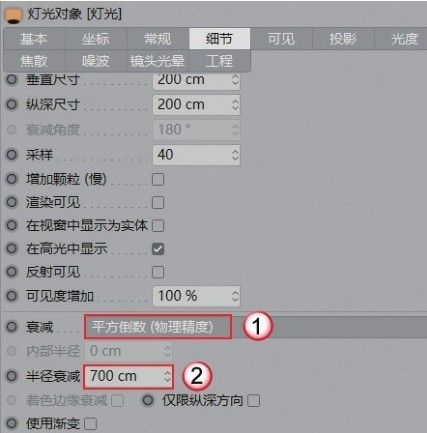

04 切换到“细节”选项卡，设置“衰减”为“平方倒数（物理精度）”，“半径衰减”为700cm，如图9-147所示。

图9-146

图9-147

05 在“渲染设置”面板调用测试渲染的参数测试灯光效果，如图9-148所示。模型的左侧颜色较暗，需要添加辅助光源照亮模型。

图9-148

06 将主光源复制一盏，然后放置在模型的左侧，如图9-149所示。

图9-149

07 选中复制的灯光，在“常规”选项卡中设置“颜色”为（R:74，G:89，B:255），“强度”为100％，如图9-150所示。

08 切换到“细节”选项卡，设置“衰减”为“平方倒数（物理精度）”，“半径衰减”为700cm，如图9-151所示。

图9-150

图9-151

09 按Ctrl+R组合键渲染灯光，效果如图9-152所示。

图9-152

10 在“材质”面板新建一个材质，然后打开“材质编辑器”，在“颜色”选项中设置“颜色”为（R:107，G:181， B:255），如图9-153所示。

图9-153

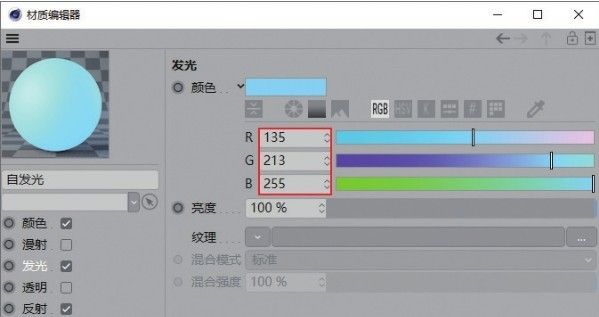

11 在“发光”选项中设置“颜色”为（R:135，G:213， B:255），如图9-154所示。材质效果如图9-155所示。

图9-154

图9-155

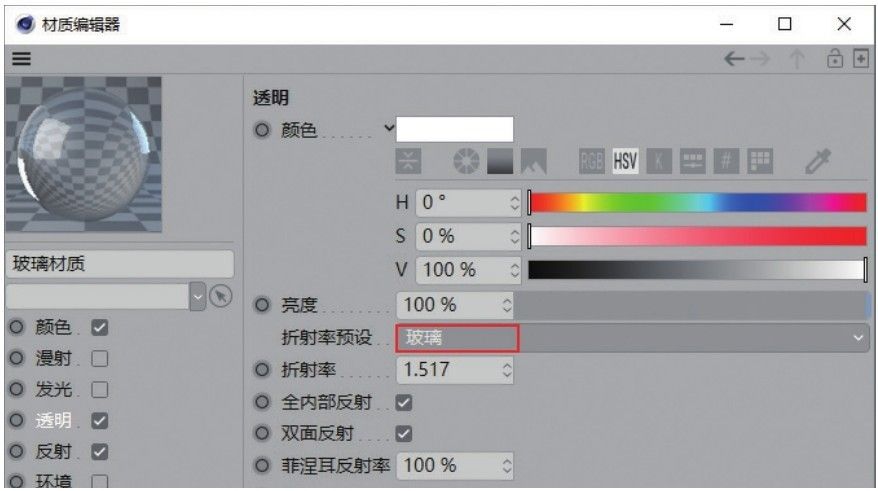

12 在“材质”面板新建一个材质，打开“材质编辑器”，在“透明”选项中设置“折射率预设”为“玻璃”，如图9-156所示。

图9-156

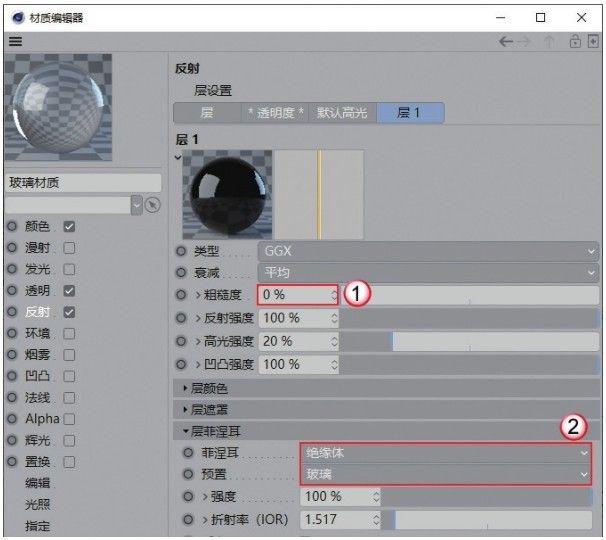

13 在“反射”选项中添加GGX，设置“粗糙度”为0％，“菲涅耳”为“绝缘体”，“预置”为“玻璃”，如图9-157所示。材质效果如图9-158所示。

图9-157

图9-158

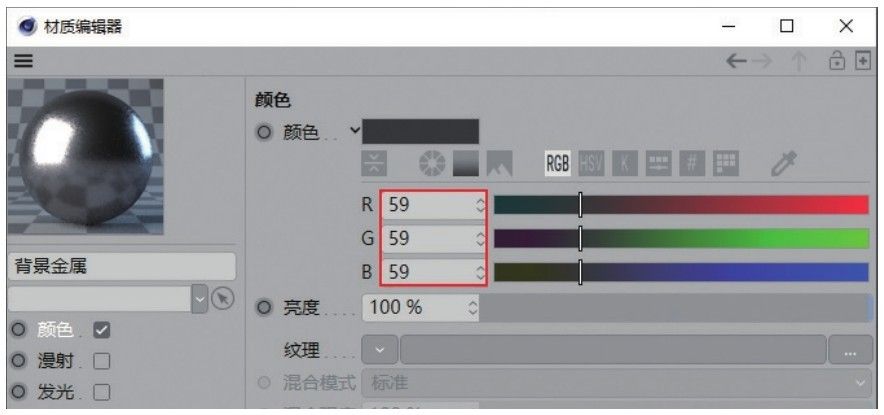

14 在“材质”面板新建一个材质，打开“材质编辑器”，在“颜色”选项中设置“颜色”为（R:59，G:59，B:59），如图9-159所示。

图9-159

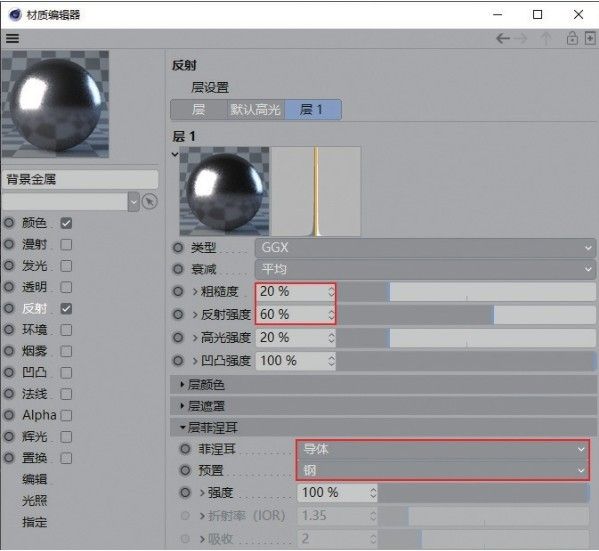

15 在“反射”选项中添加GGX，设置“粗糙度”为20％，“反射强度”为60％，“菲涅耳”为“导体”，“预置”为“钢”，如图9-160所示。材质效果如图9-161所示。

图9-160

图9-161

16 在“材质”面板新建一个材质，打开“材质编辑器”，在“颜色”选项中设置“颜色”为（R:59，G:59，B:59），如图9-162所示。

图9-162

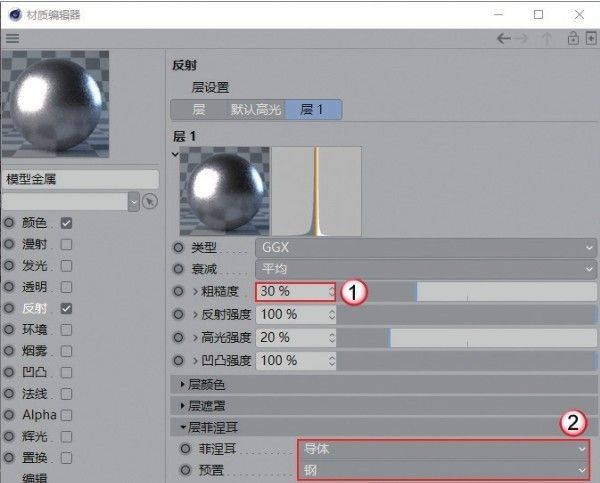

17 在“反射”选项中添加GGX，设置“粗糙度”为30％，“菲涅耳”为“导体”，“预置”为“钢”，如图9-163所示。材质效果如图9-164所示。

图9-163

图9-164

18 将材质赋予相应的模型，效果如图9-165所示。

图9-165

19 使用“天空”工具在场景中创建一个天空，按Shift+F8组合键打开“内容浏览器”，将“预置>Visualize>Presets>Light Setups>HDRI>Cityscape Bright Day.hdr”赋予天空，然后给天空添加“合成”标签，并取消勾选“摄像机可见”选项，如图9-166和图9-167所示。

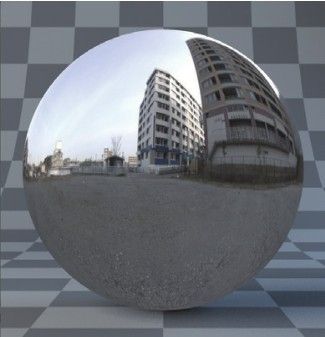

图9-166

图9-167

20 在透视图中找到合适的角度，使用“摄像机”工具在场景中创建一个摄像机，加载“保护”标签，防止移动摄像机，如图9-168所示。

图9-168

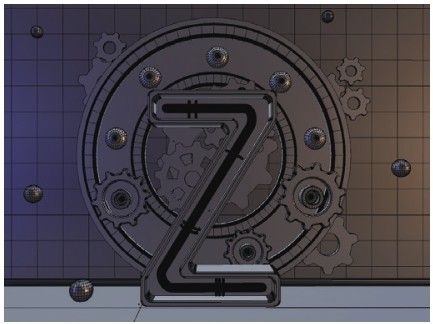

21 按Ctrl+R组合键渲染场景，效果如图9-169所示。

22 在“渲染设置”面板中调用最终渲染的参数，渲染效果如图9-170所示。

图9-169

图9-170

重点实战：渲染卡通风格效果图

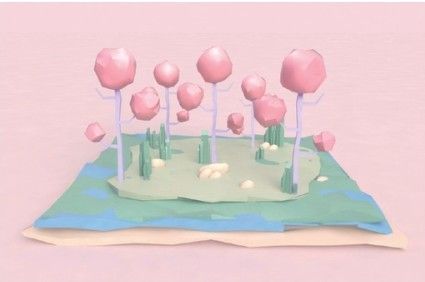

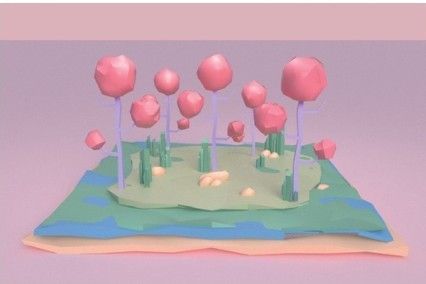

本案例将用一个低多边形场景为读者演示场景渲染流程，如图9-171所示。

图9-171

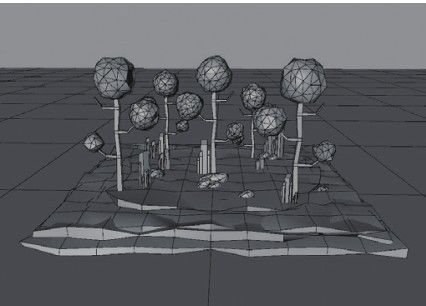

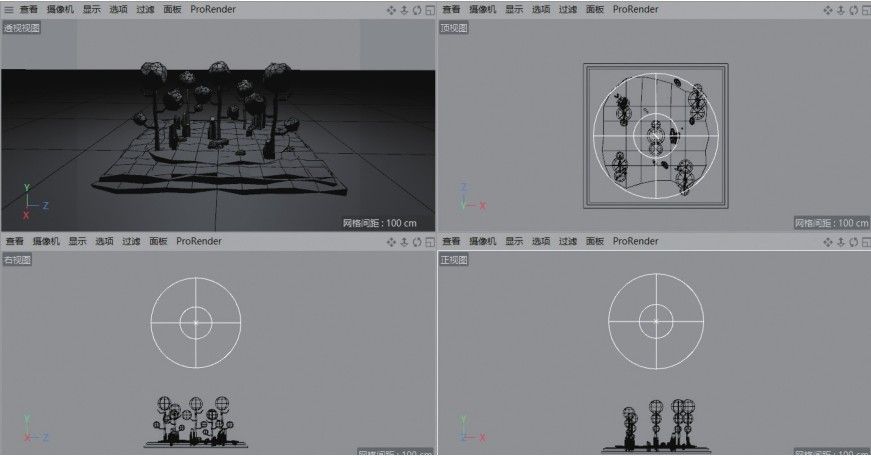

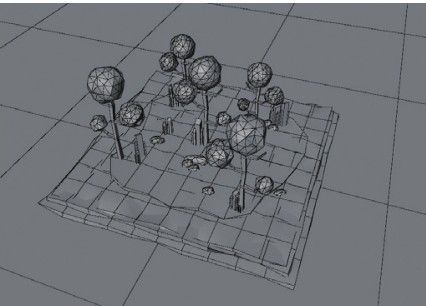

01 打开本书学习资源文件“场景文件>CH09>09.c4d”，如图9-172所示。

02 在场景中找到一个合适的角度，然后单击“摄像机”按钮，在场景中创建一个摄像机，如图9-173所示。

图9-172

图9-173

03 使用“灯光”工具在场景上方创建一盏灯光，位置如图9-174所示。

图9-174

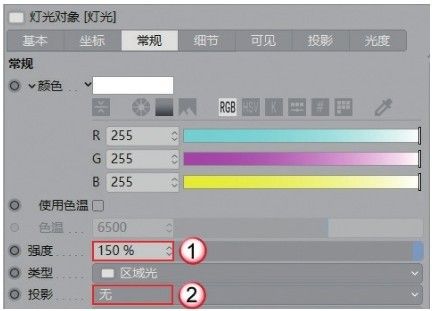

04 选中创建的灯光，在“常规”选项卡中设置“强度”为150％，“投影”为“无”，如图9-175所示。

图9-175

05 切换到“细节”选项卡，设置“衰减”为“平方倒数（物理精度）”，“半径衰减”为281.272cm，如图9-176所示。

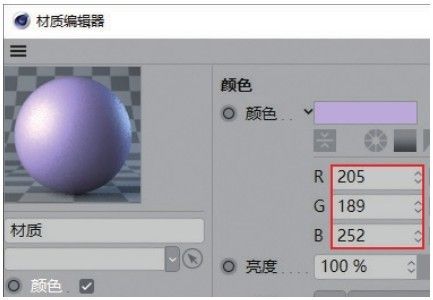

06 在“材质”面板新建一个默认材质，设置“颜色”为（R:205，G:189，B:252），如图9-177所示。

图9-176

图9-177

07 在“反射”中添加GGX，设置“粗糙度”为40％，“反射强度”为70％，“菲涅耳”为“绝缘体”，“预置”为“沥青”，如图9-178所示。

08 将紫色材质复制一份，然后修改“颜色”为（R:252，G:157， B:154），如图9-179所示。

图9-178

图9-179

09 将紫色材质复制一份，修改“颜色”为（R:200，G:200， B:169），如图9-180所示。

10 将紫色材质复制一份，修改“颜色”为（R:131，G:175， B:155），如图9-181所示。

图9-180

图9-181

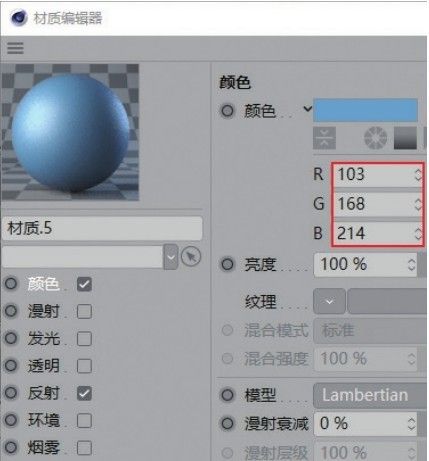

11 将紫色材质复制一份，修改“颜色”为（R:103，G:168， B:214），如图9-182所示。

12 将紫色材质复制一份，修改“颜色”为（R:249，G:205， B:173），如图9-183所示。

图9-182

图9-183

13 将材质赋予模型，效果如图9-184所示。

14 使用“天空”工具在场景中创建一个天空模型，如图9-185所示。

图9-184

图9-185

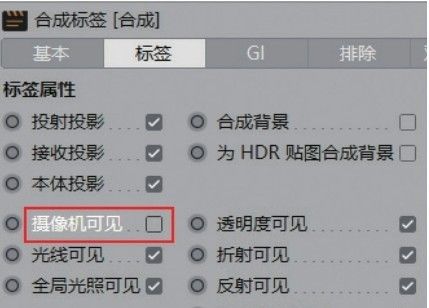

15 为“天空”模型添加“合成”标签，然后取消勾选“摄像机可见”选项，如图9-186所示。

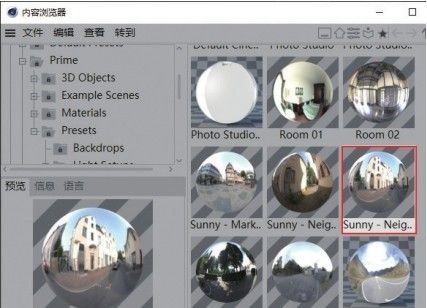

16 打开“内容浏览器”，将“预置>Prime >Presets>Light Setups >HDRI> Sunny - Neighborhood 02”文件赋予天空模型，如图9-187所示。17 在“渲染设置”面板调用测试渲染的参数，预览渲染效果，如图9-188所示。

图9-186

图9-187

图9-188

18 观察渲染效果，环境光的亮度有些强。选中Sunny -Neighborhood 02材质，在“发光”的“纹理”通道中设置“白点”为2，如图9-189所示。

图9-189

技巧与提示

“白点”数值大于1时，HDRI贴图的亮度会降低；“白点”数值小于1时，HDRI贴图的亮度会升高。

19 再次渲染效果，如图9-190所示。

20 场景的亮度合适，但地面和背景仍需要继续完善。使用“背景”工具为场景添加背景模型，然后为地面和背景都添加一个浅粉色的默认材质，如图9-191所示。

图9-190

图9-191

21 预览渲染效果，如图9-192所示。可以观察到地面和背景之间有明显的接缝。

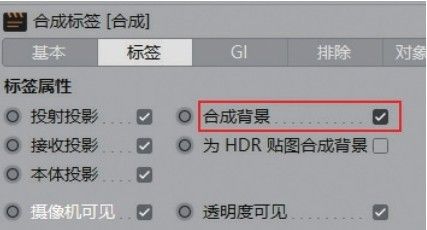

22 为地面模型添加“合成”标签，然后勾选“合成背景”选项，如图9-193所示。

图9-192

图9-193

23 预览渲染效果，如图9-194所示。观察画面没有其他问题，可以渲染最终效果。

24 在“渲染设置”面板调用最终渲染参数，渲染效果如图9-195所示。

图9-194

图9-195

重点实战：渲染清新风格的效果图

本案例将用一个电商场景为读者演示场景渲染流程，如图9-196所示。

图9-196

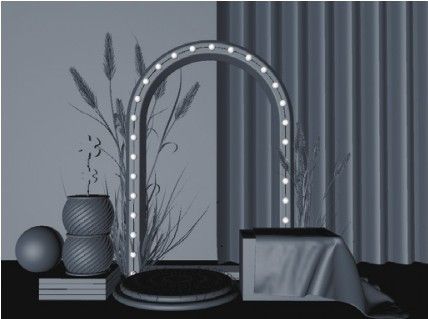

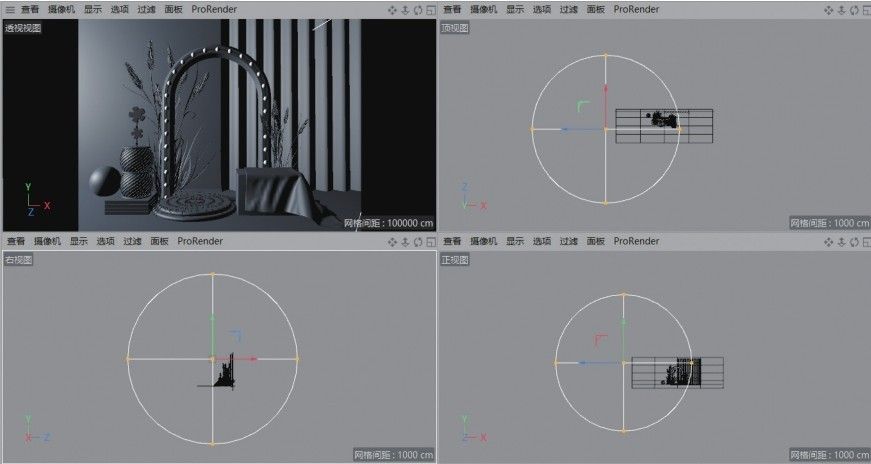

01 打开本书学习资源文件“场景文件>CH09>10.c4d”，如图9-197所示。

02 在场景中找到一个合适的角度，然后单击“摄像机”按钮，在场景中创建一个摄像机，如图9-198所示。

图9-197

图9-198

03 使用“灯光”工具在场景的左侧创建一盏灯光，位置如图9-199所示。

图9-199

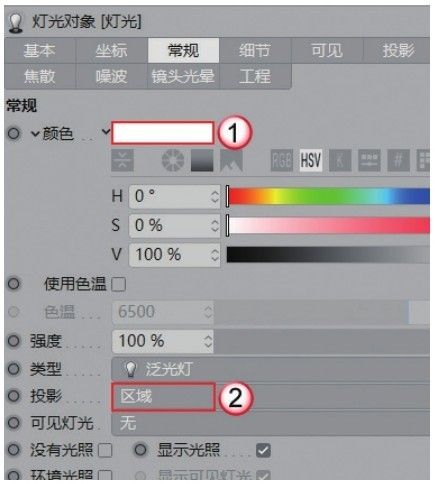

04 选中上一步创建的灯光，在“常规”选项卡中设置“颜色”为纯白色，“投影”为“区域”，如图9-200所示。

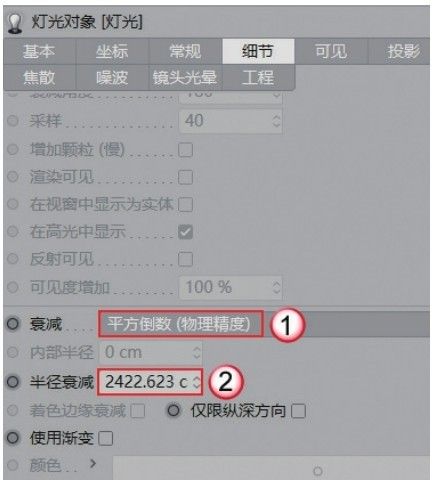

05 切换到“细节”选项卡，设置“衰减”为“平方倒数（物理精度）”，“半径衰减”为2422.623cm，如图9-201所示。

图9-200

图9-201

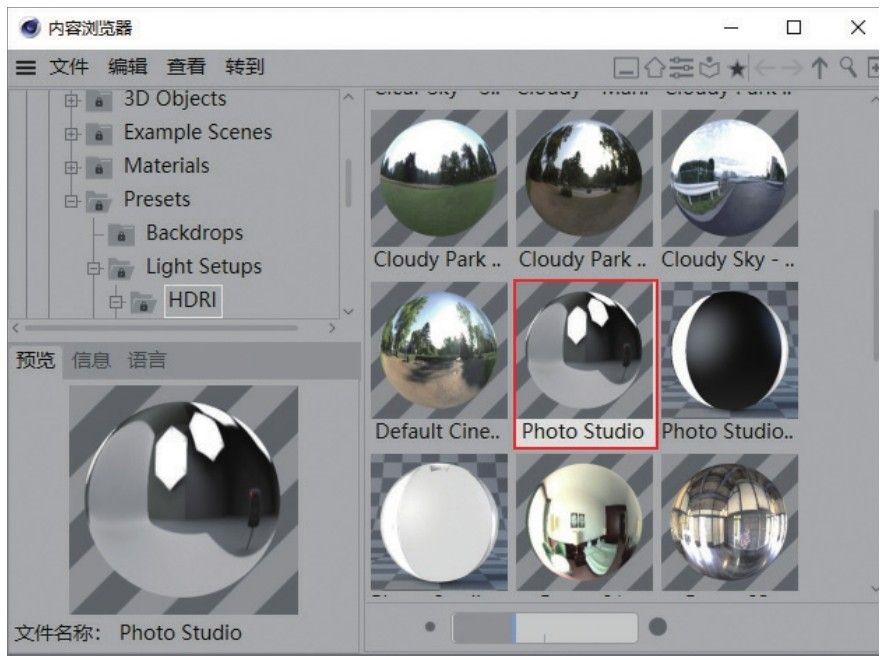

06 使用“天空”工具在场景中添加一个天空模型，然后将“预置>Prime>Presets>Light Setups>HDRI>Photo Studio”文件赋予天空模型，如图9-202所示。

图9-202

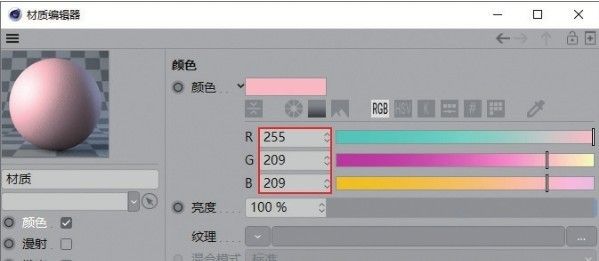

07 新建一个默认材质，设置“颜色”为（R:255，G:209， B:209），如图9-203所示。材质效果如图9-204所示。

图9-203

图9-204

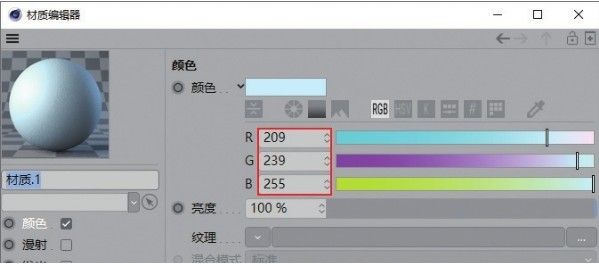

08 将材质复制一份，然后修改“颜色”为（R:209，G:239， B:255），如图9-205所示。材质效果如图9-206所示。

图9-205

图9-206

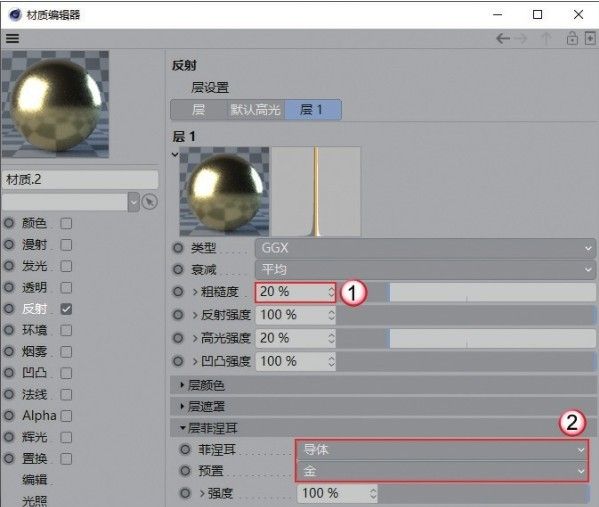

09 新建一个默认材质，取消勾选“颜色”选项，在“反射”中添加GGX，设置“粗糙度”为20％，“菲涅耳”为“导体”，“预置”为“金”，如图9-207所示。材质效果如图9-208所示。

图9-207

图9-208

10 将上一步创建的材质复制一份，设置“粗糙度”为30％，“预置”为“钒”，如图9-209所示。材质效果如图9-210所示。

图9-209

图9-210

11 将材质赋予模型，效果如图9-211所示。

12 打开“渲染设置”面板，调出测试渲染的参数，预览渲染效果，如图9-212所示。

图9-211

图9-212

13 观察渲染效果发现左侧的灯光亮度太强，造成部分模型曝光。将灯光的“强度”降低为70％，预览渲染效果，如图9-213所示。

14 在“渲染设置”面板中调取最终渲染的参数，然后渲染场景，效果如图9-214所示。

图9-213

图9-214

技术专题 如何在软件中调整渲染图

如果不想在后期软件中调整渲染图的效果，可以在“图片查看器”中简单进行调节。

“图片查看器”的右侧有“滤镜”选项卡，如图9-215所示。在选项卡中可简单调节渲染图的亮度、对比度、曝光以及颜色校正。

图9-215
