在第2章中，我们学习了常见的样条。除了“样条画笔”工具描绘的样条可以直接编辑外，其余的样条都只能调整参数，无法改变其形态。本节将为读者讲解怎样编辑样条。

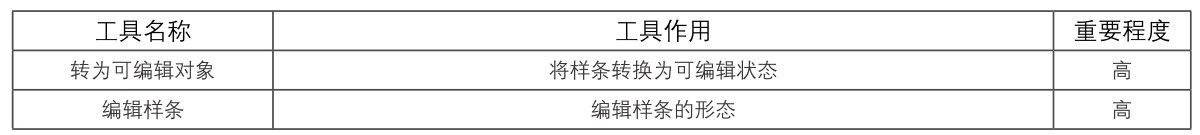

本节工具介绍

1.转换可编辑样条

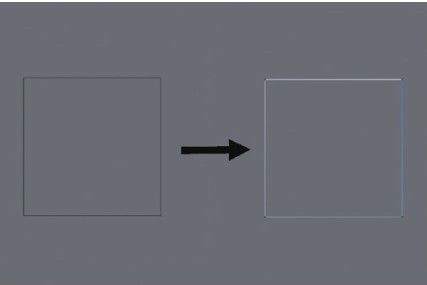

要调整样条的形态，首先需要将其转换为可编辑样条。转换的方法很简单，选中样条后单击“模式工具栏”中的“转为可编辑对象”按钮（快捷键为C），即可将其转换。图4-1所示的矩形转换为可编辑样条后，就可以在“点”模式中直接调整形态。

图4-1

疑难问答

问：怎样区分样条是否已转换为可编辑对象？

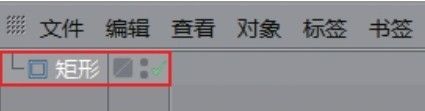

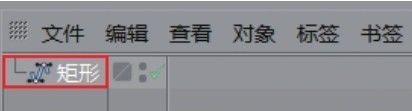

答：在“对象”面板中，转换为可编辑样条的矩形会从图4-2所示的图案变成图4-3所示的图案。

图4-2

图4-3

2.编辑样条

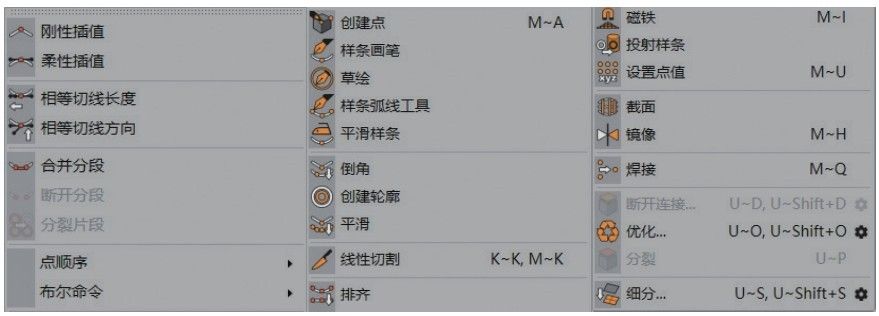

转换为可编辑样条后，进入“点”模式就可以对样条进行编辑。选中需要修改的点，然后单击鼠标右键，弹出的菜单中罗列了编辑的工具，如图4-4所示。

图4-4

重要参数讲解

刚性插值：设置选中的点为锐利的角点。

柔性插值：设置选中的点为贝塞尔角点。

相等切线长度：设置角点的控制手柄的长度相等。

相等切线方向：设置角点的控制手柄方向一致。

合并分段：合并样条的点。

断开分段：断开当前所选样条的点，形成两个独立的点。

设置起点：设置所选点为样条的起点，此时所选的点为纯白色。

创建点：在样条的任意位置添加新的点。

倒角：对选取的样条进行斜角处理，如图4-5所示。

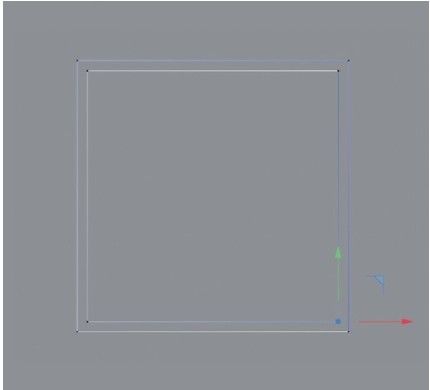

创建轮廓：为所选样条创建轮廓，如图4-6所示。

图4-5

图4-6

排齐：将所选的点进行排齐处理。

重点实战：用可编辑样条制作立体文字

本案例的立体文字模型由可编辑样条和扫描生成器制作而成，模型效果如图4-7所示。

图4-7

01 在正视图中，单击“文本”按钮，在场景中创建字母D，然后在“对象”选项卡中设置“字体”为Segoe UI Black，“高度”为200cm，如图4-8所示。

图4-8

技巧与提示

读者也可以选择其他粗体类字体，这样比较容易观察笔画的走向。

02 选中上一步创建的文本样条，添加“挤压”生成器，如图4-9所示。

图4-9

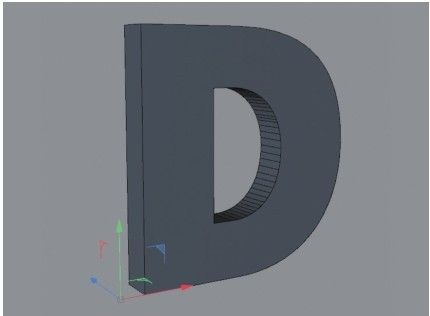

03 选中“挤压”生成器，在“对象”选项卡中设置“移动”为40cm。在“封盖”选项卡中设置“倒角外形”为步幅，“尺寸”为-10cm，“分段”为1，如图4-10所示。

图4-10

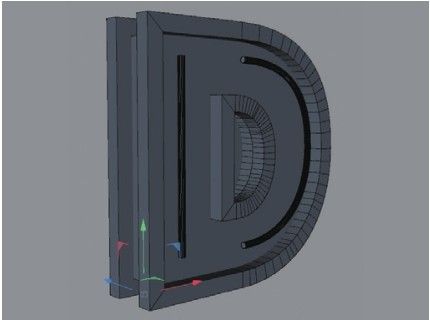

04 使用“样条画笔”工具在模型内绘制两条样条，如图4-11所示。

技巧与提示

这一步也可以将字母D的样条复制一份，然后缩小并转换为可编辑样条。

图4-11

05 创建一个“半径”为2cm的圆环，然后添加“扫描”生成器，将“圆环”和“样条”都放置于“扫描”生成器下方，如图4-12所示。

06 选中“扫描”选项，然后按Ctrl+C组合键复制，接着按Ctrl+V组合键粘贴，如图4-13所示。

图4-12

图4-13

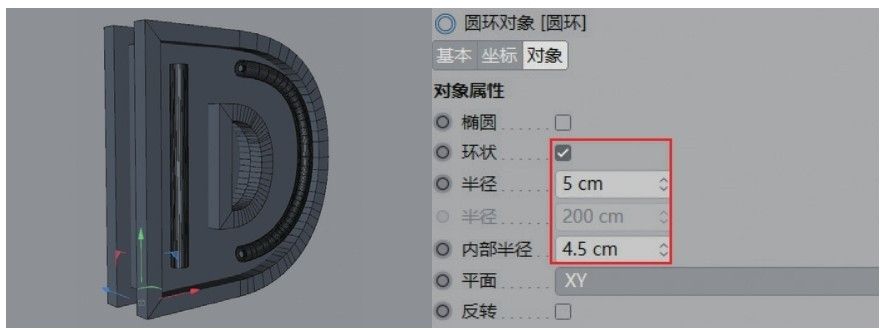

07 选中“圆环”选项，勾选“环状”，设置“半径”为5cm，“内部半径”为4.5cm，如图4-14所示。

图4-14

技巧与提示

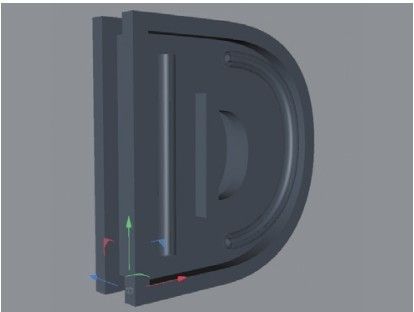

在“扫描”的“基本”选项卡中勾选“透显”选项，外部的模型就会显示半透明效果，如图4-15所示。

图4-15

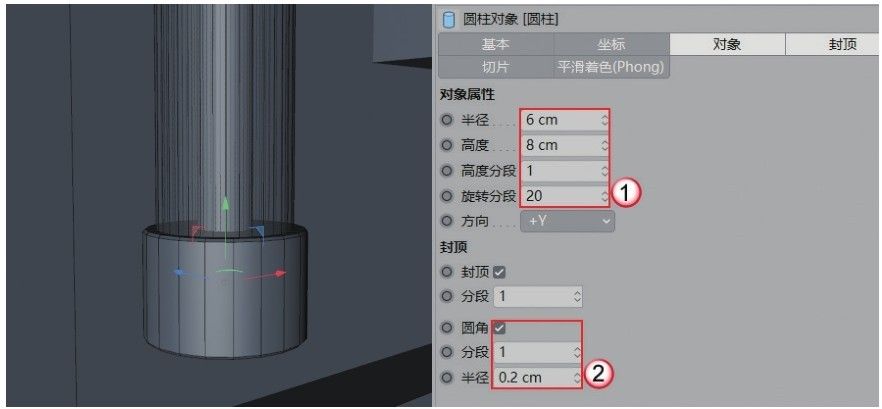

08 使用“圆柱”工具在场景中创建一个圆柱模型，设置“半径”为6cm，“高度”为8cm，“高度分段”为1，“旋转分段”为20，再勾选“圆角”，设置“分段”为1，“半径”为0.2cm，然后将其放置在模型的底部，如图4-16所示。

图4-16

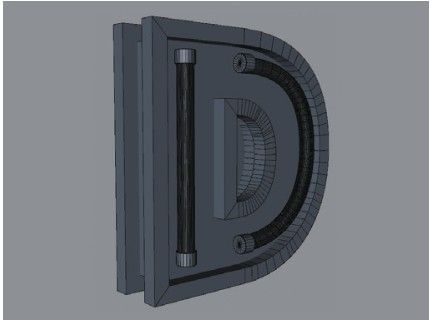

09 将上一步创建的圆柱复制多个，分别摆放在扫描模型的端部，如图4-17所示。

10 使用“圆环”工具在场景中创建一个“半径”为6cm的圆环，如图4-18所示。

图4-17

图4-18

11 选中上一步创建的圆环，单击“转为可编辑对象”按钮，将其转换为可编辑样条，然后在“点”模式中选中图4-19所示的点并将其删除，效果如图4-20所示。

图4-19

图4-20

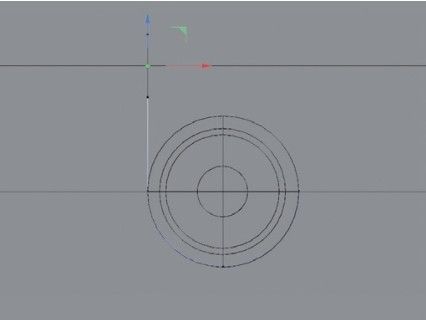

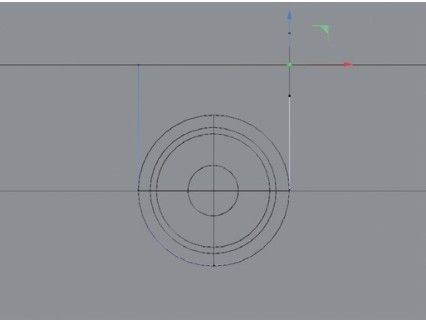

12 在顶视图中选中图4-21所示的起始点，然后按住Ctrl键向上移动一段距离，与文字模型相接，如图4-22所示。

图4-21

图4-22

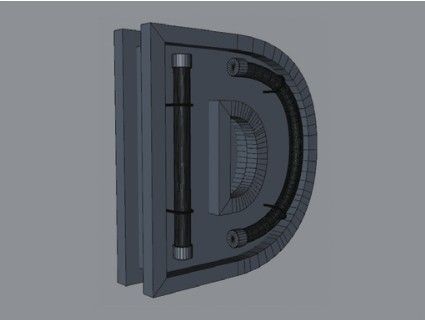

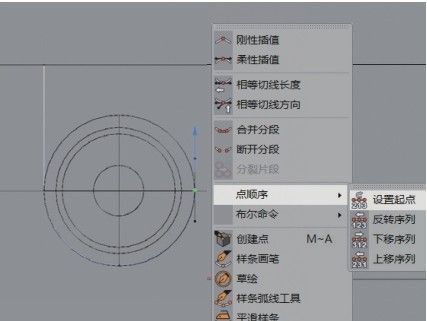

13 选中图4-23所示末端的点，然后单击鼠标右键，选择“点顺序>设置起点”选项，将其设置为起点，接着按照上一步的方法同样挤出一段距离与文字模型相接，如图4-24所示。

图4-23

图4-24

技巧与提示

只有将点设置为起点才能形成挤出的效果。

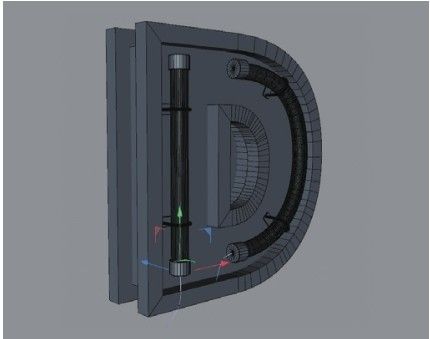

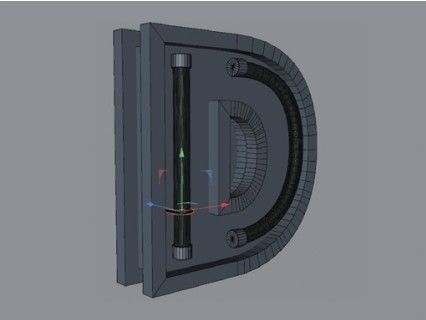

14 使用“圆环”工具新建一个“半径”为0.8cm的圆环样条，然后使用“扫描”生成器将圆环与上一步调整好的样条进行扫描，生成的模型效果如图4-25所示。

15 将生成的模型复制几份，效果如图4-26所示。

图4-25

图4-26

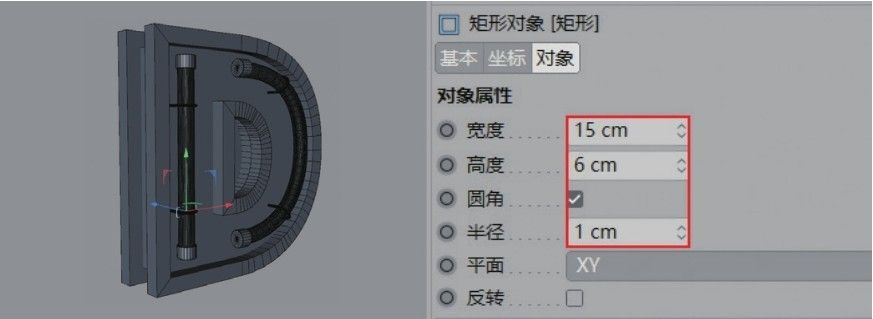

16 使用“矩形”工具在场景中创建一个“宽度”为15cm、“高度”为6cm的矩形，然后勾选“圆角”，设置“半径”为1cm，如图4-27所示。

图4-27

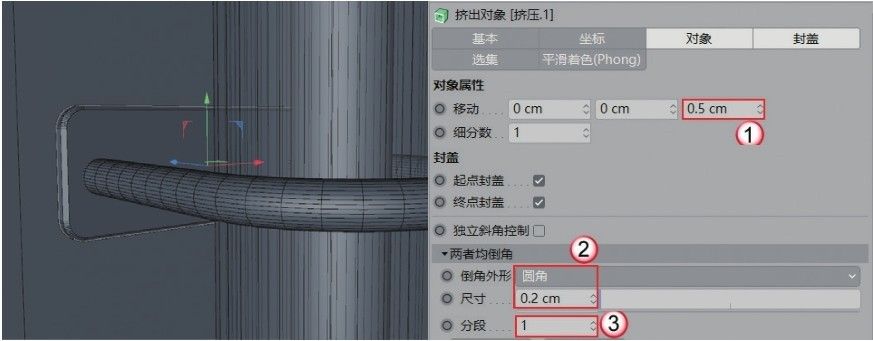

17 为上一步绘制的矩形样条添加“挤压”生成器，设置“移动”为0.5cm，“倒角外形”为“圆角”，“尺寸”为0.2cm，“分段”为1，如图4-28所示。

图4-28

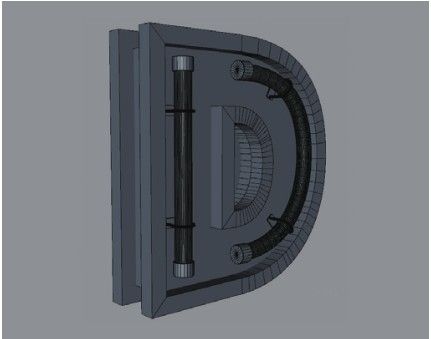

18 将生成的矩形模型复制几份，放在圆环模型的后方，如图4-29所示。

19 使用“样条画笔”工具绘制两条样条，如图4-30所示。

图4-29

图4-30

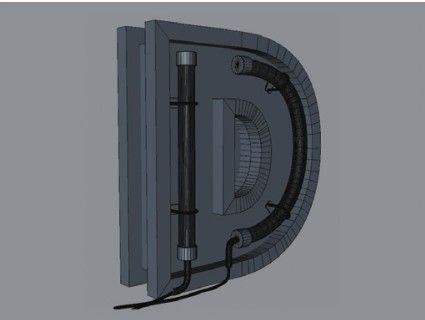

20 使用“圆环”工具创建一个“半径”为2cm的圆环样条，然后使用“扫描”生成器生成模型，效果如图4-31所示。

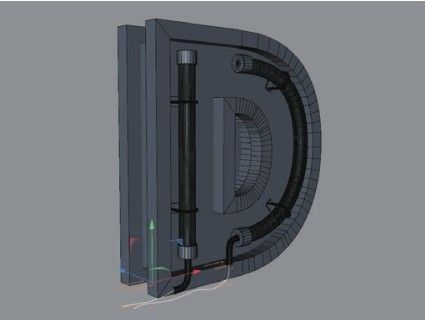

21 继续使用“样条画笔”工具绘制样条，如图4-32所示。22 使用“圆环”工具绘制一个“半径”为1cm的圆环样条，然后使用“扫描”生成器生成模型。案例最终效果如图4-33所示。

图4-31

图4-32

图4-33

重点实战：用可编辑样条制作抽象线条

本案例的抽象线条由样条、圆环和扫描生成器制成，案例效果如图4-34所示。

图4-34

01 使用“样条画笔”工具在正视图中绘制样条，如图4-35所示。

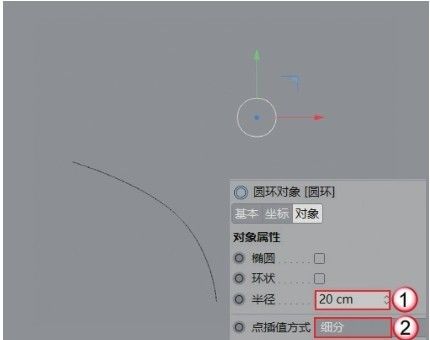

02 使用“圆环”工具绘制一个“半径”为20cm的圆环样条，然后设置“点插值方式”为“细分”，如图4-36所示。

图4-35

图4-36

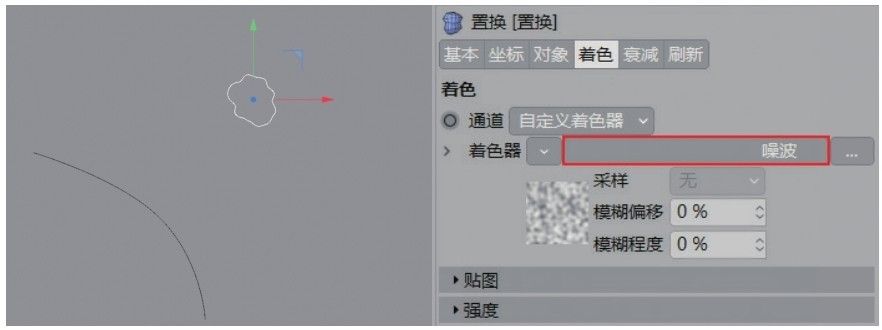

03 为圆环添加“置换”变形器，在“着色器”通道中加载“噪波”贴图，如图4-37所示。

图4-37

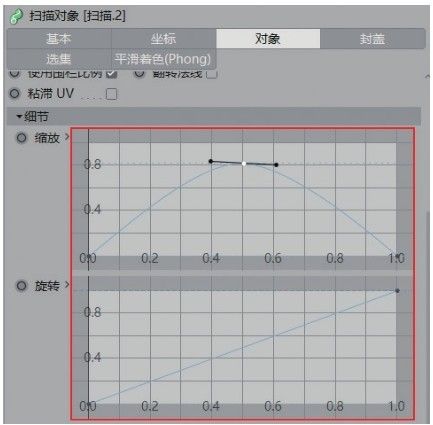

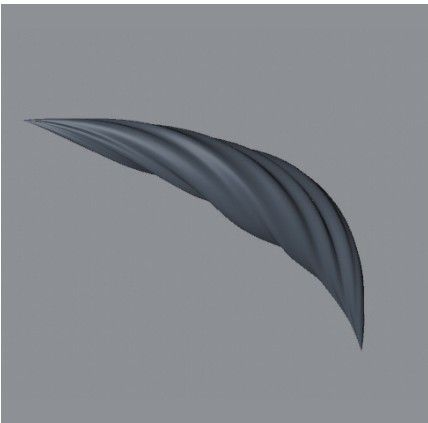

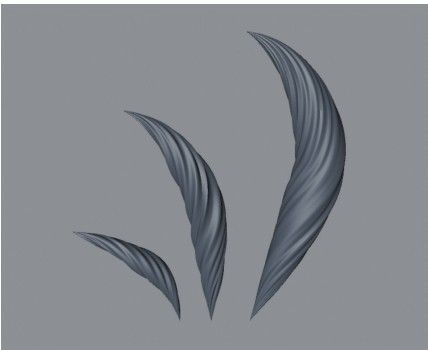

04 为样条和圆环添加“扫描”生成器，然后设置“缩放”和“旋转”的曲线，如图4-38所示。生成的模型效果如图4-39所示。

图4-38

图4-39

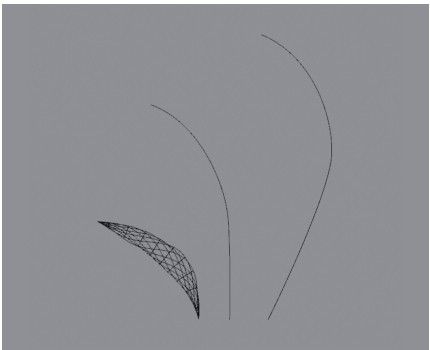

05 按照上面的方法再绘制两条样条，如图4-40所示。

06 使用“圆环”工具绘制“半径”为30cm和50cm的两个圆环，然后添加“置换”变形器和“扫描”生成器，效果如图4-41所示。

图4-40

图4-41
