流水线风格的模型看似相对简单，但因数量较多，制作起来也较为烦琐。本案例制作一个相对简单的工厂流水线，如图16-657所示。

图16-657

1. 模型制作

本案例根据模型装置分别进行制作。案例中的参数仅供参考，读者可在此基础上自由发挥。

装置1

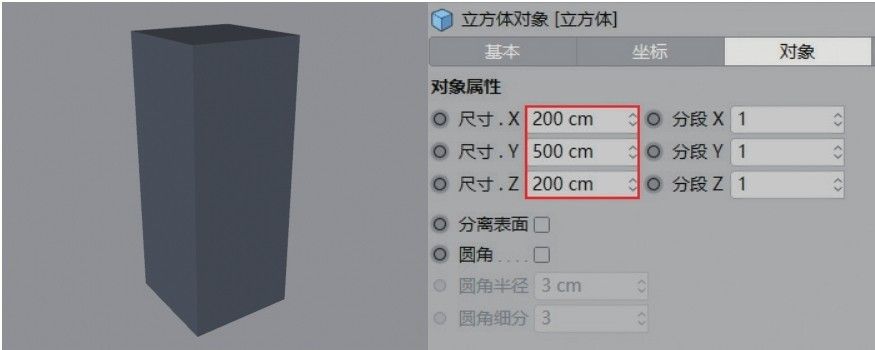

01 使用“立方体”工具在场景中创建一个立方体模型，具体参数设置如图16-658所示。

图16-658

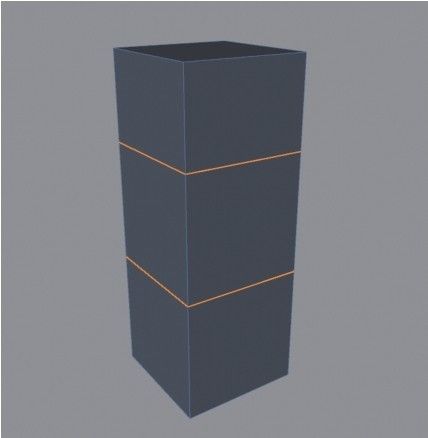

02 将立方体转换为可编辑对象，然后在“边”模式中使用“循环/路径切割”工具添加两条边，如图16-659所示。

图16-659

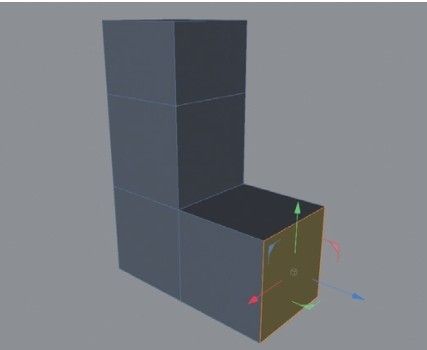

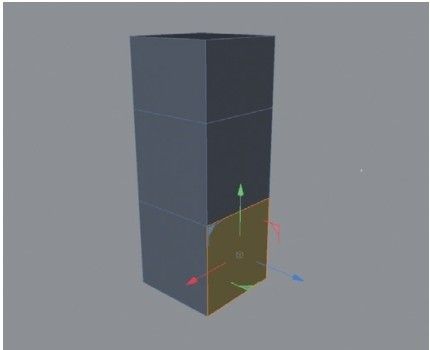

03 在“多边形”模式中选中图16-660所示的多边形，然后使用“挤压”工具向外挤出200cm，如图16-661所示。

图16-660

图16-661

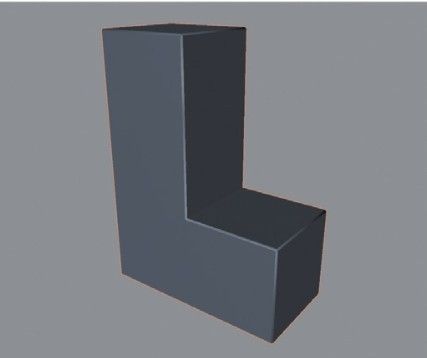

04 在“边”模式中选中外侧的轮廓边，然后使用“倒角”工具进行倒角，效果如图16-662所示。

图16-662

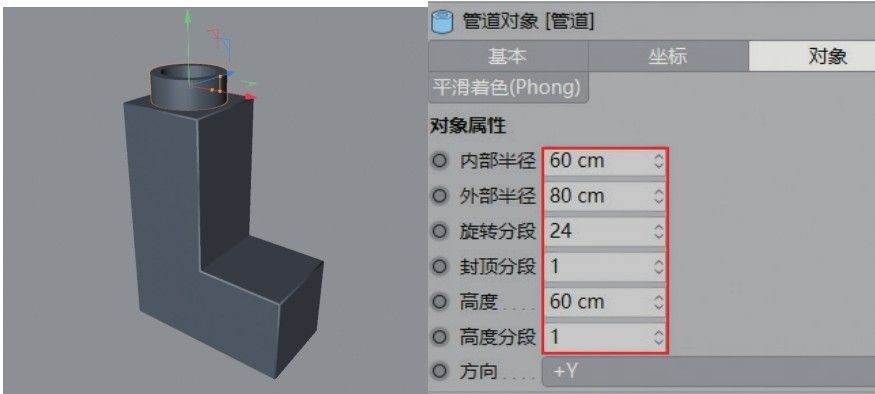

05 使用“管道”工具在模型顶端创建一个管道模型，具体参数设置如图16-663所示。

图16-663

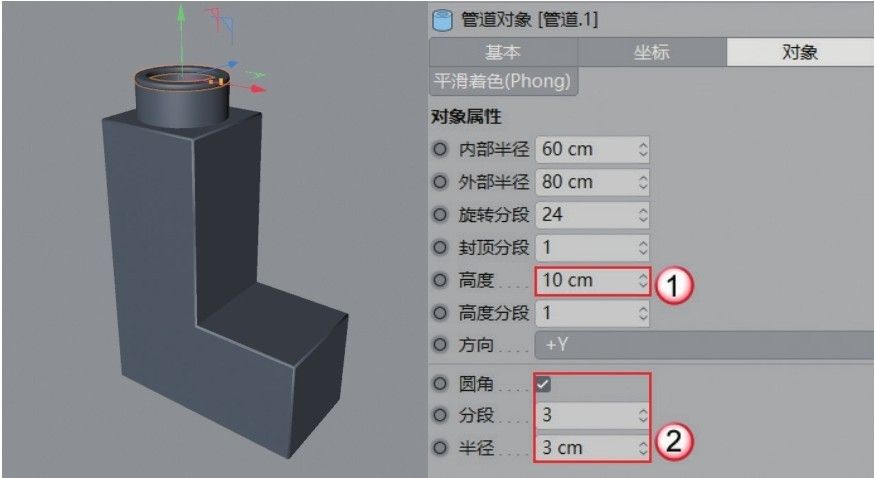

06 将管道模型向上复制一个，然后修改其参数，如图16-664所示。

图16-664

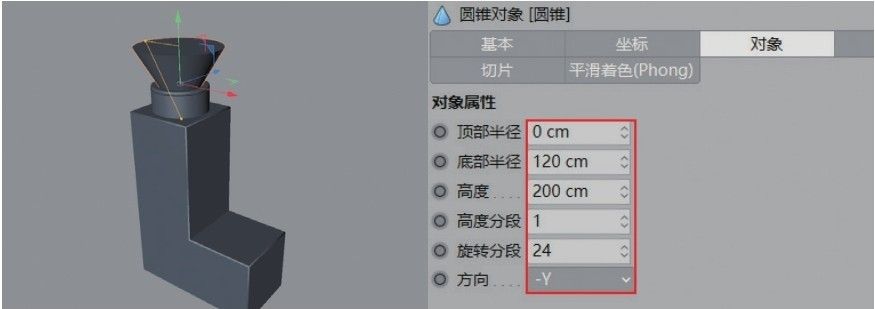

07 使用“圆锥”工具在管道模型上方创建一个圆锥模型，具体参数设置如图16-665所示。

图16-665

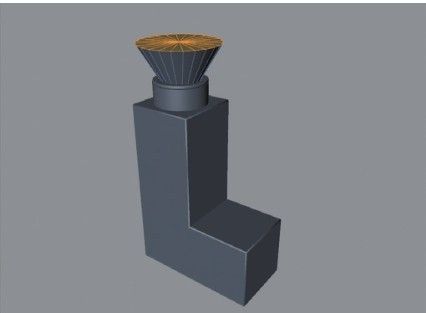

08 将上一步创建的圆锥模型转换为可编辑对象，在“多边形”模式中选中图16-666所示的多边形，然后使用“内部挤压”工具向内挤出10cm，如图16-667所示。

图16-666

图16-667

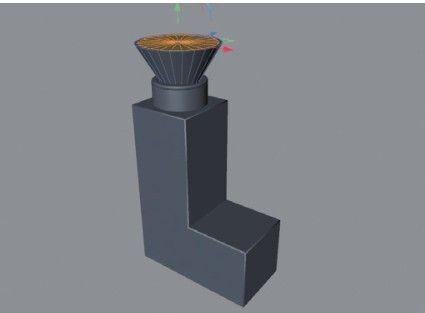

09 使用“挤压”工具将多边形向下挤出-170cm，然后使用“缩放”工具将其缩小，如图16-668所示。

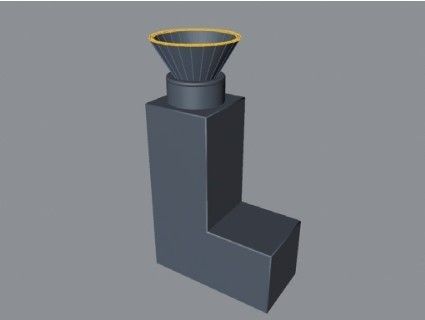

10 选中圆锥模型边缘的边，然后使用“倒角”工具为其倒角，如图16-669所示。

图16-668

图16-669

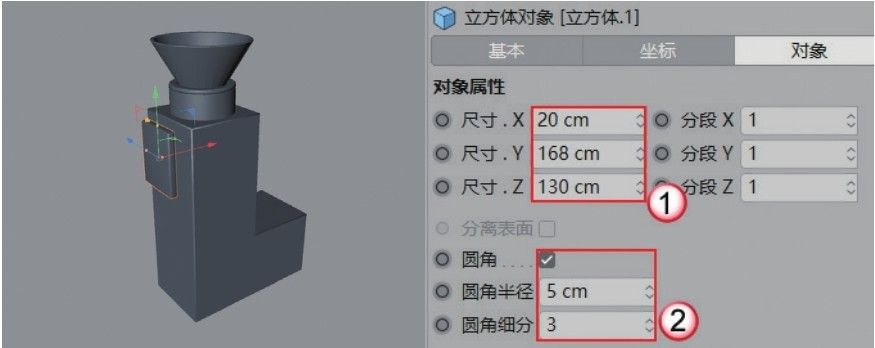

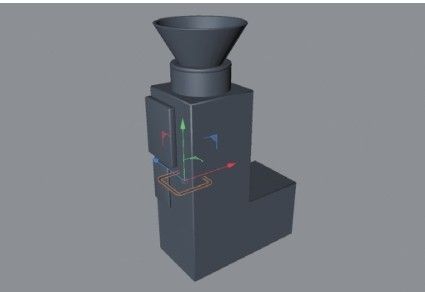

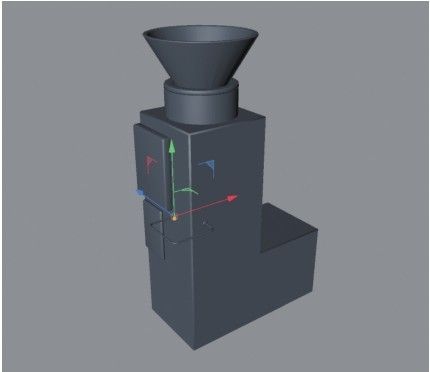

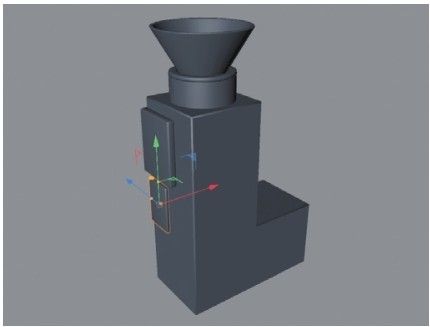

11 使用“立方体”工具在场景中创建一个小立方体模型，然后摆放在画面的左侧，如图16-670所示。

图16-670

12 将立方体向下复制一份并缩小，效果如图16-671所示。

图16-671

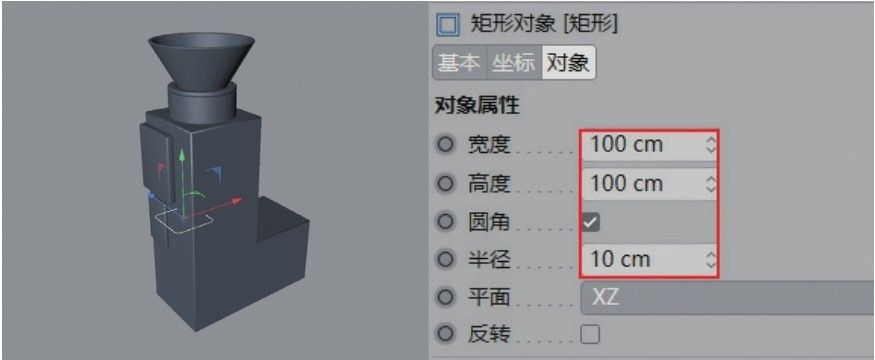

13 使用“矩形”工具在场景中创建一个“宽度”和“高度”都为100cm，“半径”为10cm的矩形样条，如图16-672所示。

图16-672

14 使用“圆环”工具创建一个“半径”为2cm的圆环，然后使用“扫描”生成器将其生成模型，如图16-673所示。

图16-673

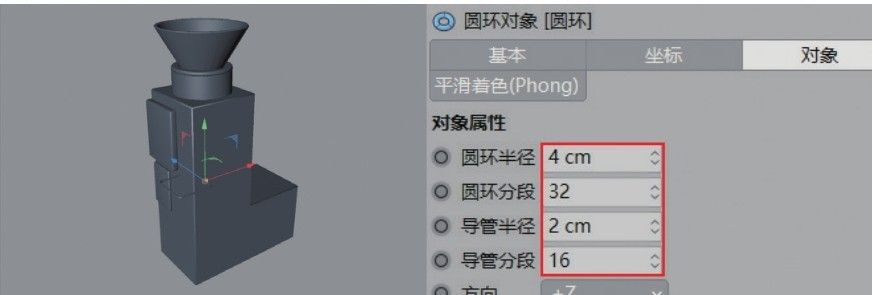

15 使用“圆环”工具创建一个圆环模型，具体参数设置如图16-674所示。

图16-674

16 将圆环模型复制一个，放在另一端，如图16-675所示。

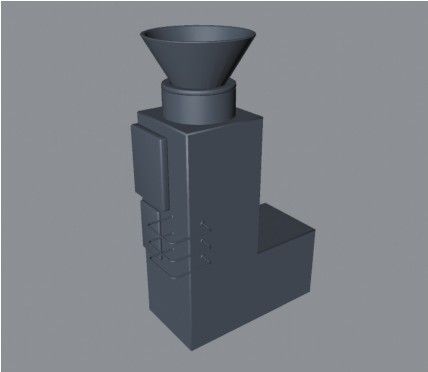

17 将矩形和圆环模型成组，然后向下复制两份，效果如图16-676所示。

图16-675

图16-676

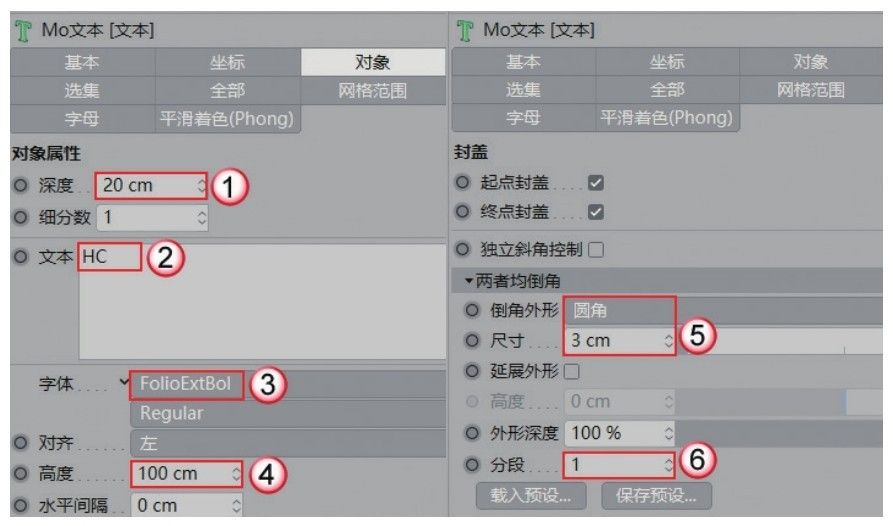

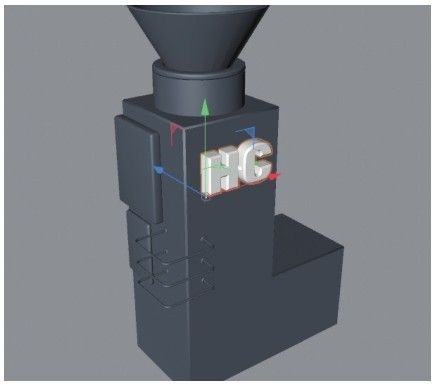

18 使用“文本”工具创建文本模型，具体参数设置如图16-677所示。模型效果如图16-678所示。

图16-677

图16-678

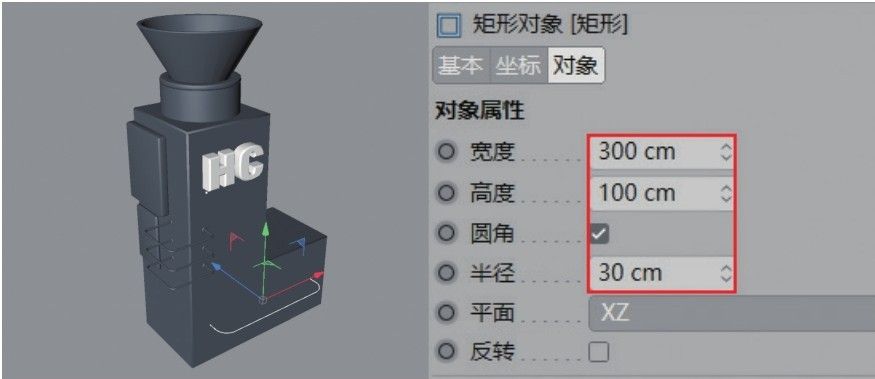

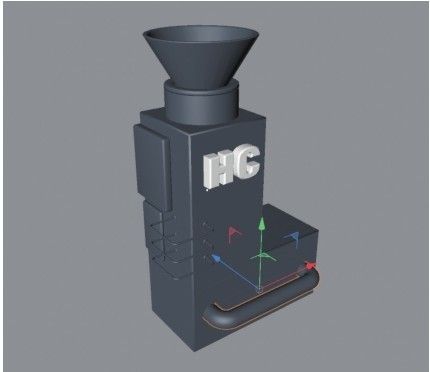

19 使用“矩形”工具在模型下方创建一个矩形样条，具体参数设置如图16-679所示。

图16-679

20 使用“圆环”工具创建一个“半径”为20cm的圆环样条，然后用“扫描”生成器与矩形进行扫描，模型效果如图16-680所示。

21 复制两个圆环模型并适当放大，放在上一步生成模型的两端，如图16-681所示。

图16-680

图16-681

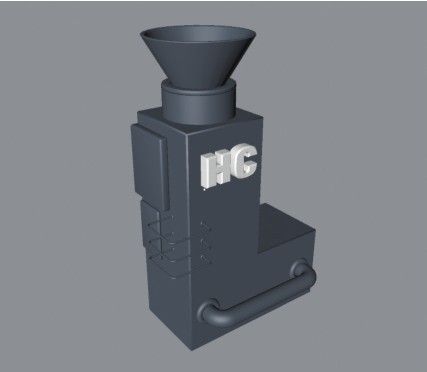

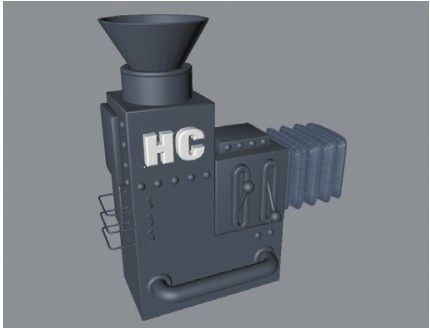

22 使用“球体”工具创建一些小的半球体，放在模型表面作为装饰，效果如图16-682所示。

图16-682

装置2

01 使用“立方体”工具在装置1模型的右侧创建一个立方体模型，具体参数设置如图16-683所示。

图16-683

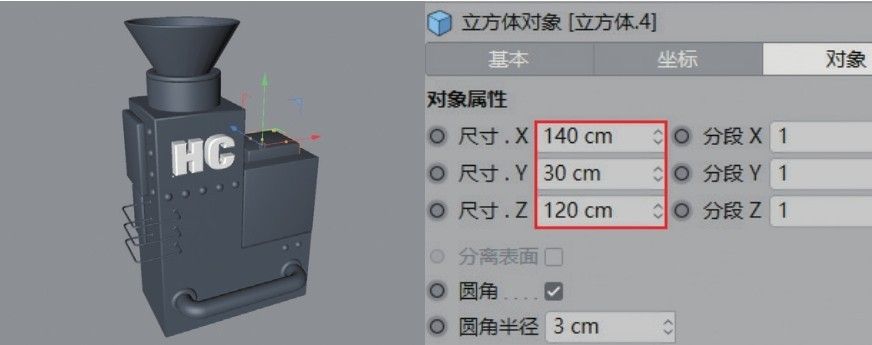

02 将立方体模型向上复制一份并调整参数，如图16-684所示。

图16-684

技巧与提示

利用相似的模型进行修改，可以提高制作效率。

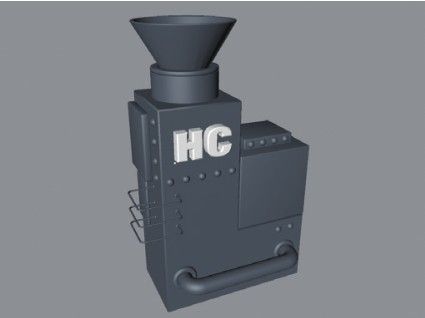

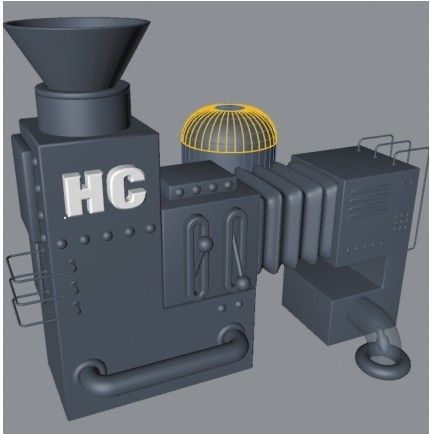

03 将半球体模型复制4个，然后放在上一步制作模型的前端，如图16-685所示。

图16-685

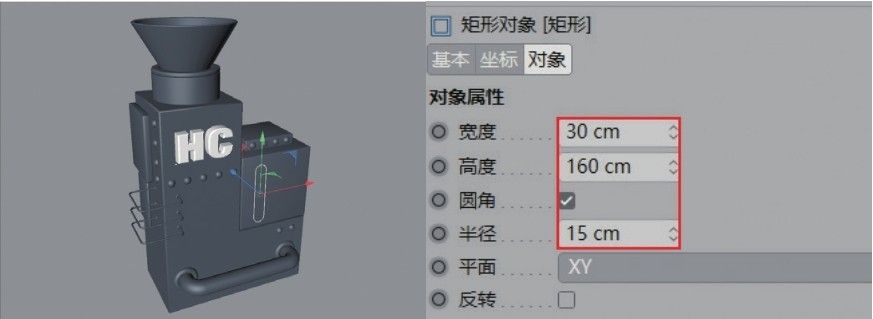

04 使用“矩形”工具在模型前侧创建一个矩形样条，具体参数设置如图16-686所示。

图16-686

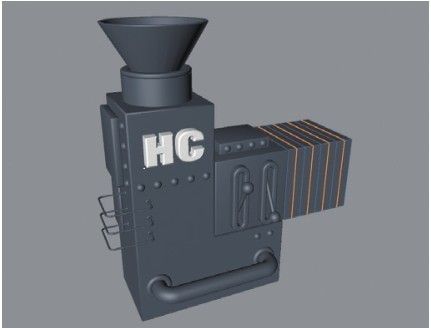

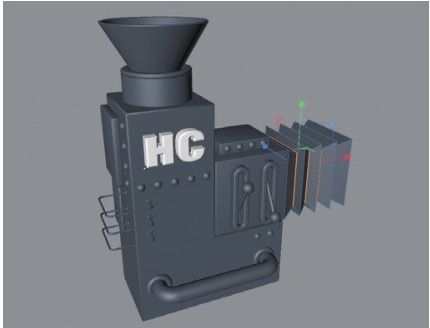

05 继续使用“矩形”工具创建一个小的矩形样条，然后用“扫描”生成器与之前创建的矩形进行扫描，效果如图16-687所示。

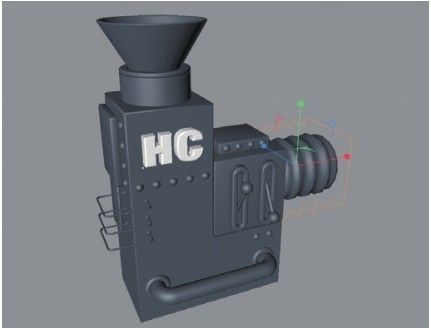

06 使用“圆柱”工具和“球体”工具制作一个手柄模型，如图16-688所示。

图16-687

图16-688

技巧与提示

手柄模型非常简单，这里就不列举具体参数，读者可自行发挥。

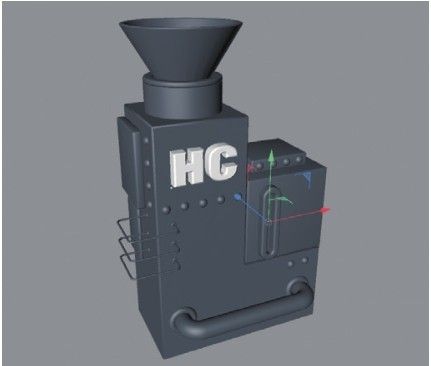

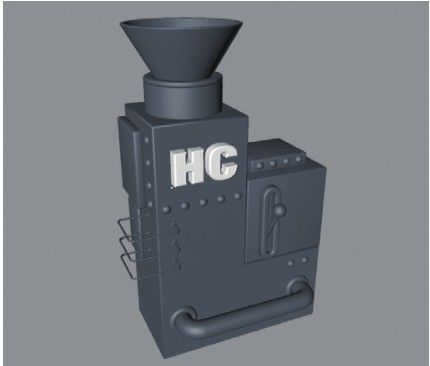

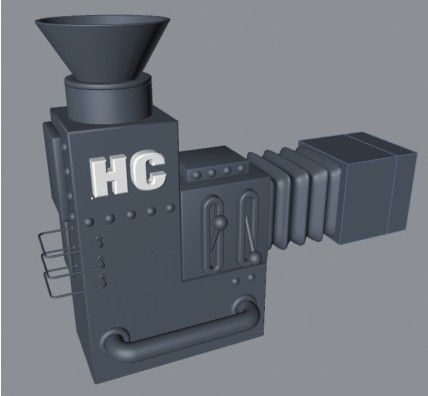

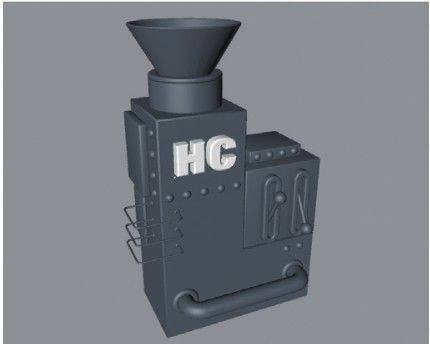

07 将手柄模型和扫描的矩形复制一份，放在右侧，并适当调整，如图16-689所示。

图16-689

装置3

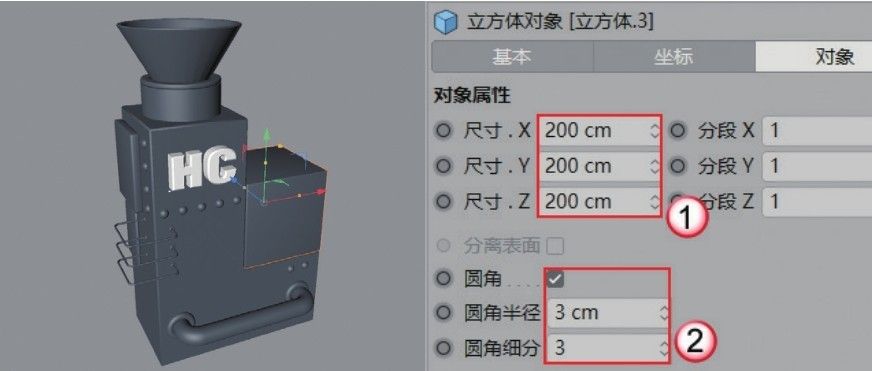

01 将装置2的大立方体模型向右复制一份并修改参数，如图16-690所示。

图16-690

02 将立方体转换为可编辑对象，然后在“边”模式中选中图16-691所示的边。

03 使用“缩放”工具将选中的边向内收缩，效果如图16-692所示。

图16-691

图16-692

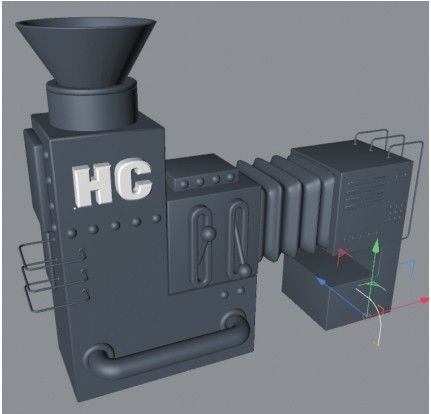

04 为模型添加“细分曲面”生成器，发现模型过于圆滑，失去了很多的细节，如图16-693所示。

05 返回“边”模式，使用“循环/路径切割”工具为模型添加循环分段线，可使模型既有圆滑效果，又保留很多细节，如图16-694所示。

图16-693

图16-694

技术专题 细分曲面与模型边距的关系

添加“细分曲面”生成器之后模型的效果与模型的边距有很大的关系。

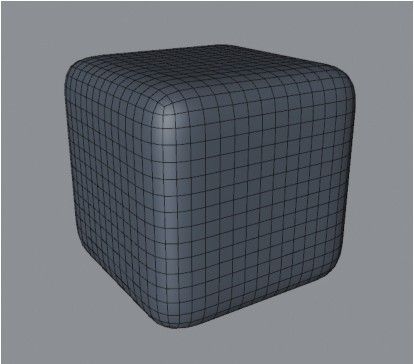

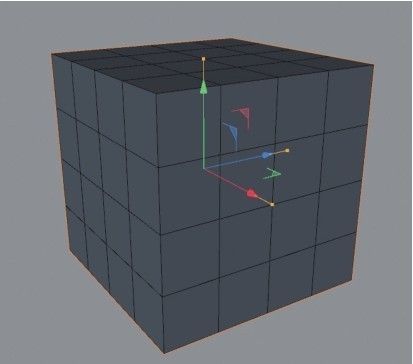

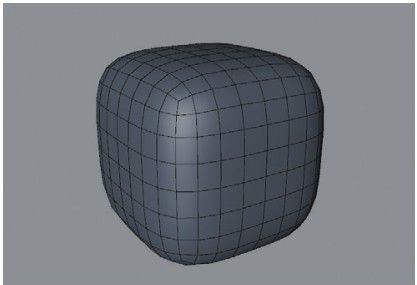

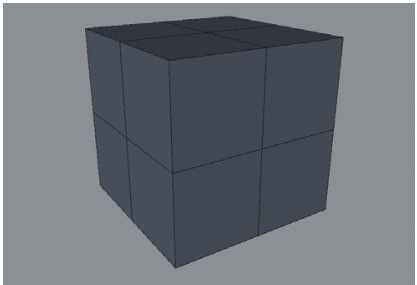

图16-695所示的立方体边距距离大，添加“细分曲面”生成器之后，模型变得更加圆滑，如图16-696所示。

图16-695

图16-696

图16-697所示的立方体边距距离小，添加“细分曲面”生成器之后，模型边缘圆滑，但整体的样式没有产生太大的变化，如图16-698所示。

图16-697

图16-698

装置4

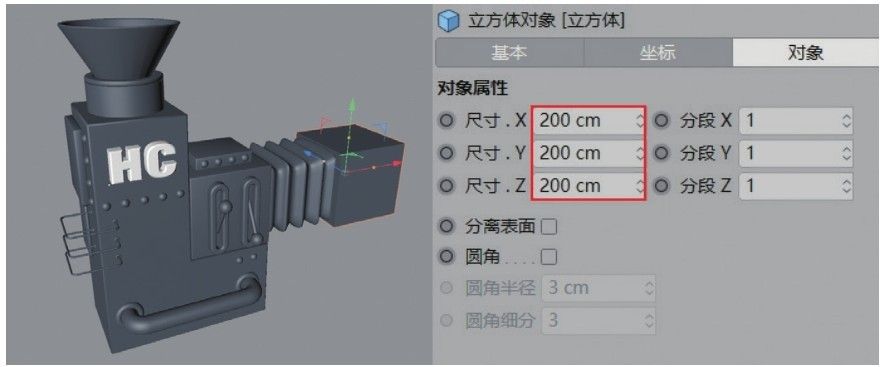

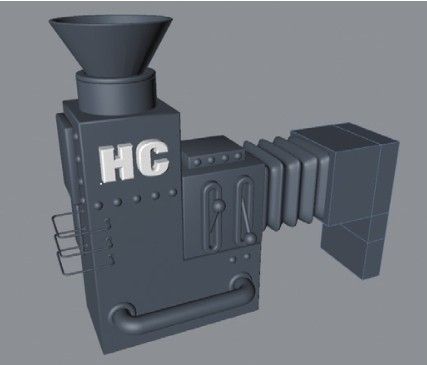

01 使用“立方体”工具在右侧创建一个立方体模型，具体参数设置如图16-699所示。

图16-699

02 将立方体转换为可编辑对象，然后在“边”模式中使用“循环/路径切割”工具添加一条分段线，如图16-700所示。

图16-700

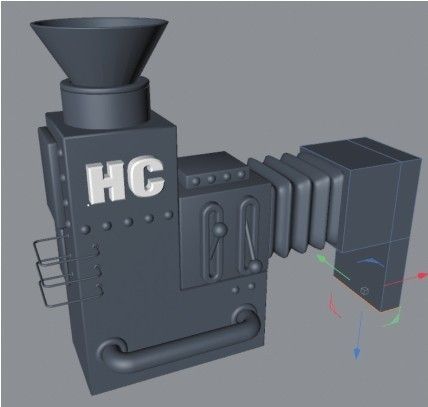

03 在“多边形”模式中选中图16-701所示的多边形，然后使用“挤压”工具向下挤出200cm，如图16-702所示。

图16-701

图16-702

04 继续使用“循环/路径切割”工具在挤出的模型上添加一条分段线，如图16-703所示。

图16-703

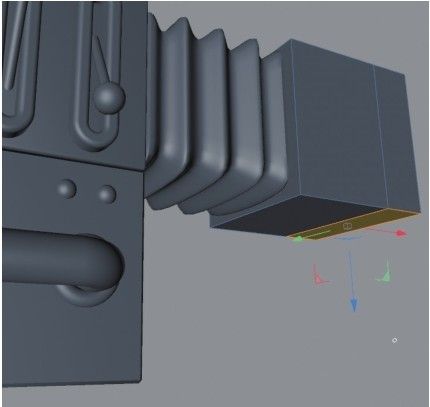

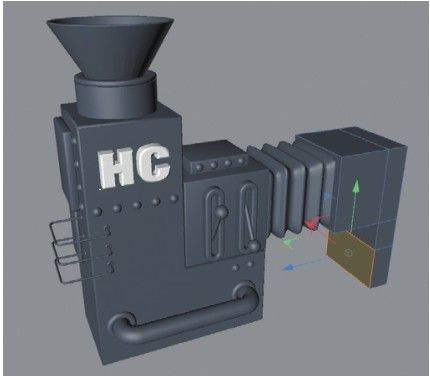

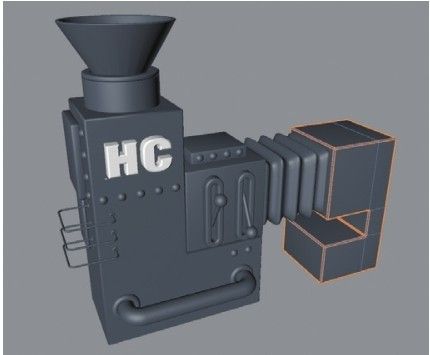

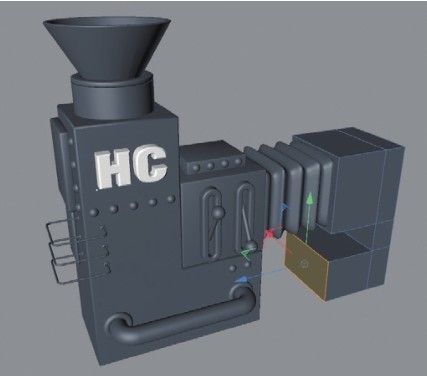

05 选中图16-704所示的多边形，然后使用“挤压”工具向左挤出140cm，如图16-705所示。

图16-704

图16-705

06 在“边”模式中选中模型的外轮廓，然后使用“倒角”工具进行倒角，效果如图16-706所示。

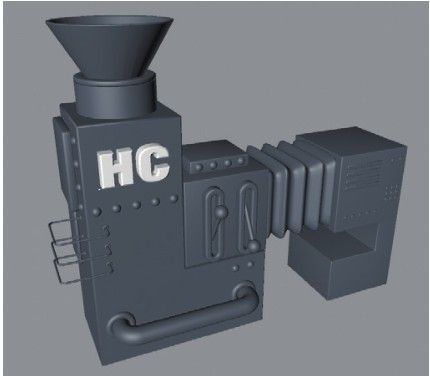

07 使用“立方体”工具在场景中创建一些小立方体模型，摆放在装置模型表面，如图16-707所示。

图16-706

图16-707

08 使用“立方体”工具创建一些长条模型，摆放在装置模型的表面，如图16-708所示。

09 将装置1中的矩形模型复制到装置4模型上，并修改其大小，如图16-709所示。

图16-708

图16-709

10 使用“样条画笔”工具在装置前端绘制一段弯曲的样条，如图16-710所示。

11 使用“圆环”工具创建一个“半径”为35cm的圆环，然后使用“扫描”生成器与上一步绘制的样条进行扫描，模型效果如图16-711所示。

图16-710

图16-711

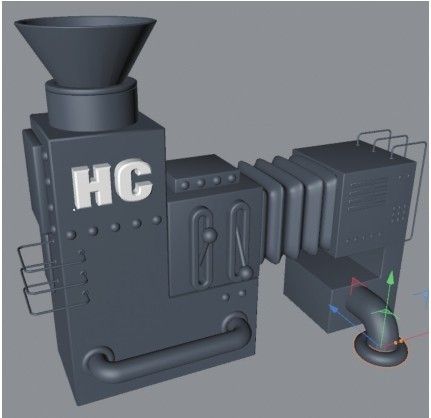

12 将装置1中的圆环模型复制一份放在管道模型的底部并调整大小，如图16-712所示。

13 在管道内创建3个大小不等的球体，然后使用“融球”生成器生成粘连的液体模型，如图16-713所示。

图16-712

图16-713

技巧与提示

“融球”生成器的“编辑器细分”数值切忌设置得太小，否则场景中的模型太多后会导致软件卡顿甚至崩溃退出。

装置5

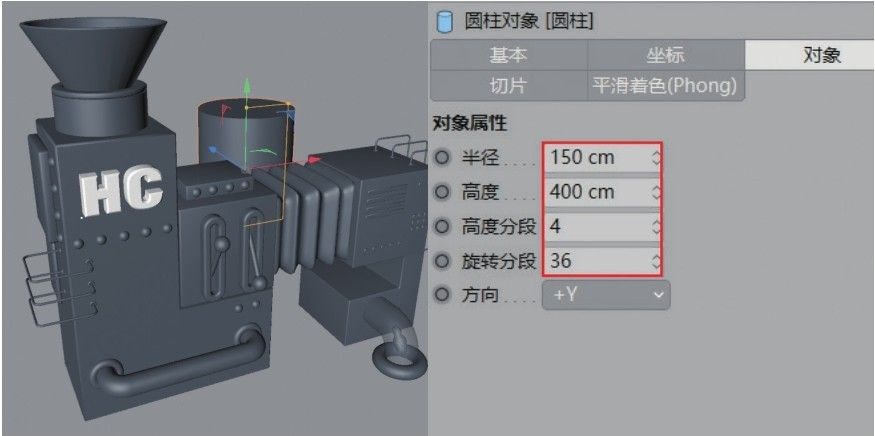

01 使用“圆柱”工具创建一个圆柱模型，具体参数设置如图16-714所示。

图16-714

02 将圆柱模型转换为可编辑对象，然后为圆柱模型的顶部进行倒角，效果如图16-715所示。

图16-715

技巧与提示

如果在倒角后发现模型出现破面或分离现象，需要在“点”模式中选中模型所有的点进行“优化”后再进行倒角。Cinema 4D R21版本不会出现此问题，在低版本的软件中会出现。

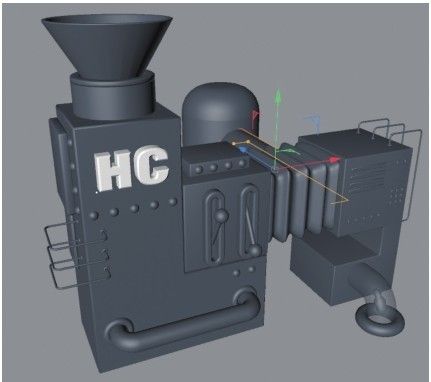

03 使用“圆柱”工具在装置4和装置5的模型之间创建一个圆柱模型，如图16-716所示。

04 使用“圆柱”工具在装置5模型上创建一个小圆柱体，如图16-717所示。

图16-716

图16-717

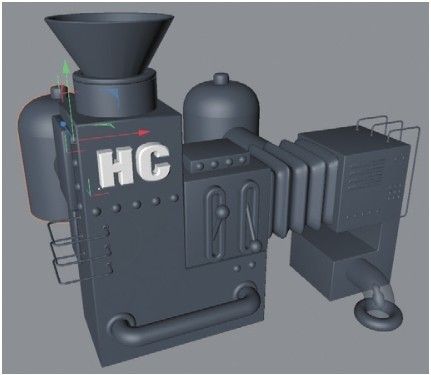

05 将装置5模型复制一份，与装置1模型相连接，如图16-718所示。

06 使用“样条画笔”工具在两个罐体模型上绘制一条管道路径，如图16-719所示。

图16-718

图16-719

07 使用“圆环”工具绘制一个“半径”为10cm的圆环，然后使用“扫描”生成器与上一步绘制的样条进行扫描，模型效果如图16-720所示。

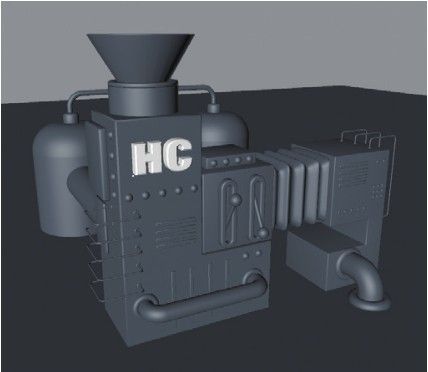

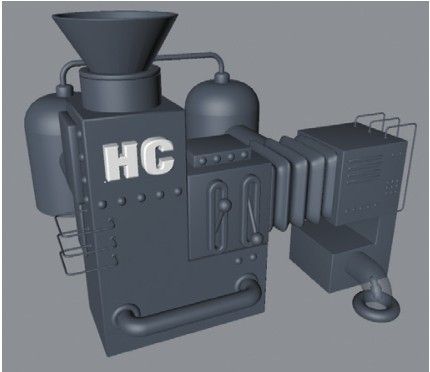

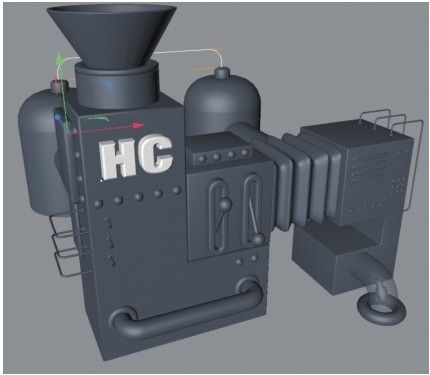

08 根据整体模型的效果，对模型的细节进行优化。至此，模型制作完成，如图16-721所示。

图16-720

图16-721

技术专题 场景自动保存

在制作案例时，一定要养成随时保存的习惯，否则一旦软件崩溃退出，有可能找不回原有的自动保存文件，会浪费大量的时间和精力。为了避免这种情况的发生，可以在软件中设置“自动保存”。

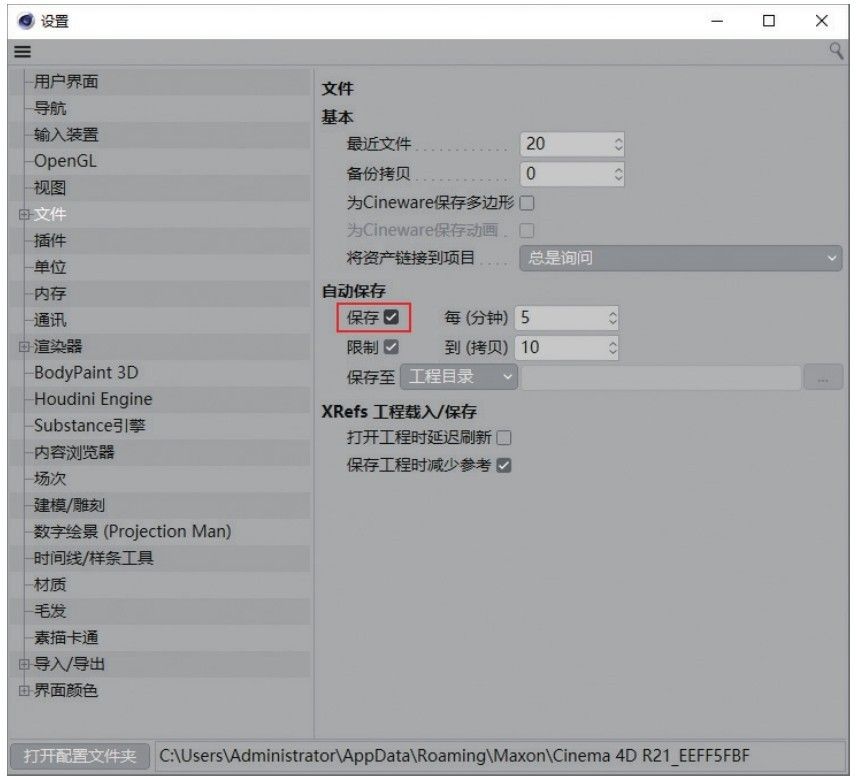

按Ctrl+E组合键打开“设置”面板，在“文件”中勾选“保存”选项，即可激活自动保存功能，如图16-722所示。

图16-722

在自动保存中可以设置每次保存的时间，默认为5分钟，建议设置时间稍微长一些，以免自动保存时产生软件卡顿而影响制作。同时还可以设置自动保存文件的保存路径，默认为“工程目录”。

如果制作的场景中模型面数太多，或计算机配置较低，都可能在保存时产生卡顿或短暂停滞的情况，且自动保存会比较占用内存。建议还是养成手动保存的良好习惯。

2. 灯光与环境创建

本案例需要为场景创建一盏灯光和环境光源。

灯光

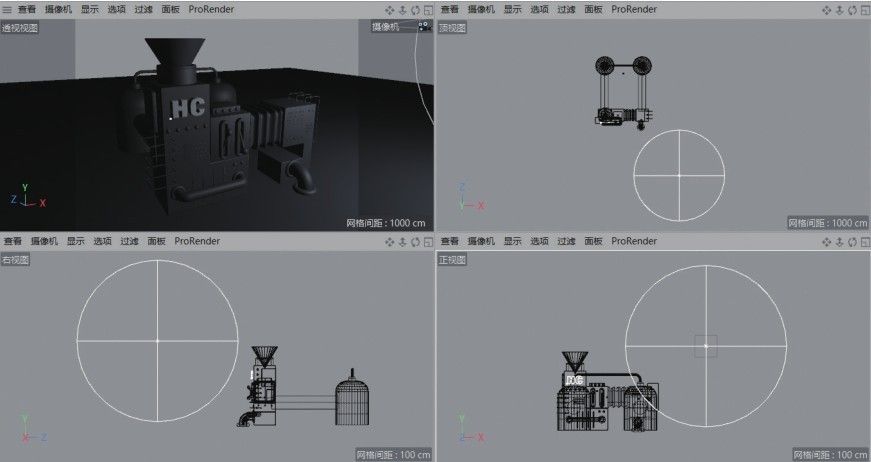

01 使用“灯光”工具在场景中创建一盏灯光，位置如图16-723所示。

图16-723

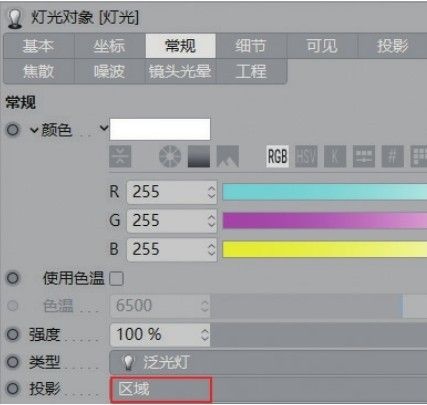

02 选中创建的灯光，在“常规”选项卡中设置“投影”为“区域”，如图16-724所示。

图16-724

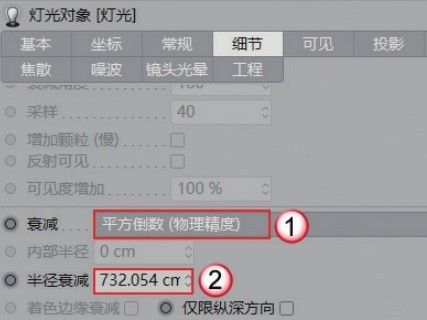

03 在“细节”选项卡中设置“衰减”为“平方倒数（物理精度）”，“半径衰减”为732.054cm，如图16-725所示。

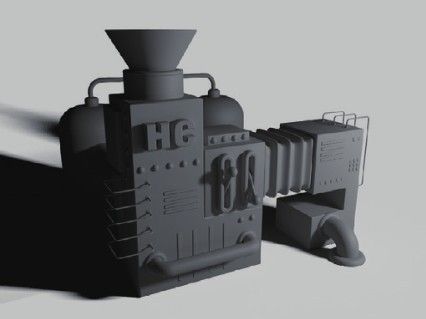

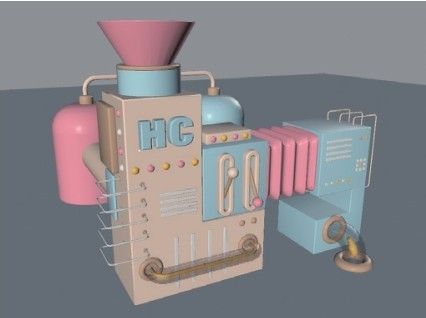

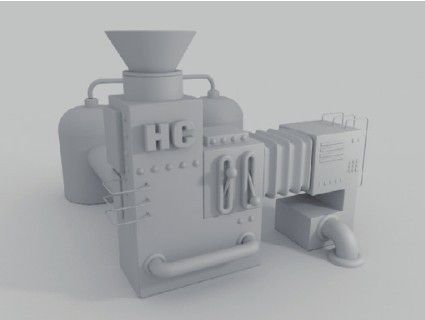

04 按Shift+R组合键渲染场景，效果如图16-726所示。

图16-725

图16-726

环境光

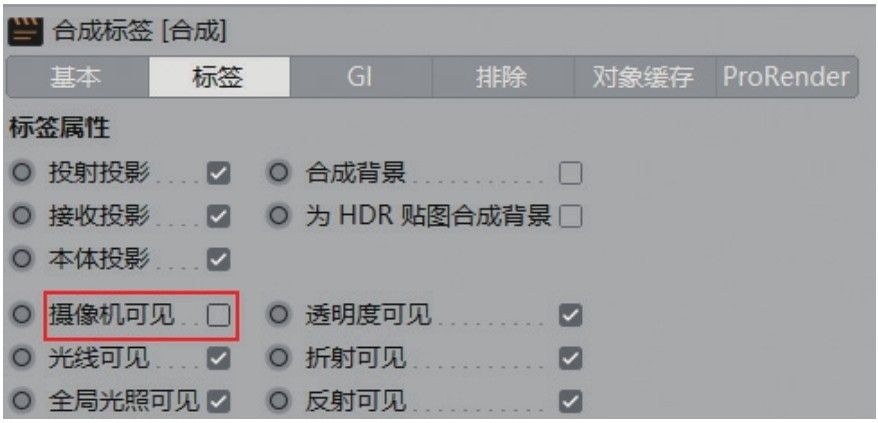

01 使用“天空”工具在场景中创建天空模型，为天空模型添加“合成”标签，然后取消勾选“摄像机可见”选项，如图16-727所示。

图16-727

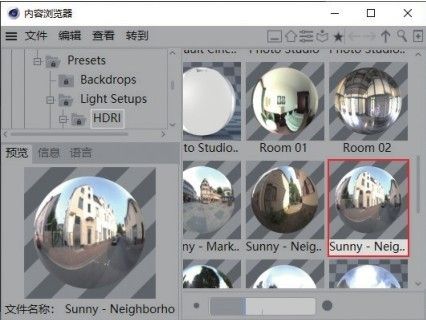

02 按Shift+F8组合键打开“内容浏览器”，在“预置>Prime>Presets>Light Setups>HDRI”中选中Sunny - Neighborhood 02文件，然后将其赋予天空模型，如图16-728所示。

03 按Ctrl+R组合键渲染灯光效果，如图16-729所示。

图16-728

图16-729

3. 材质制作

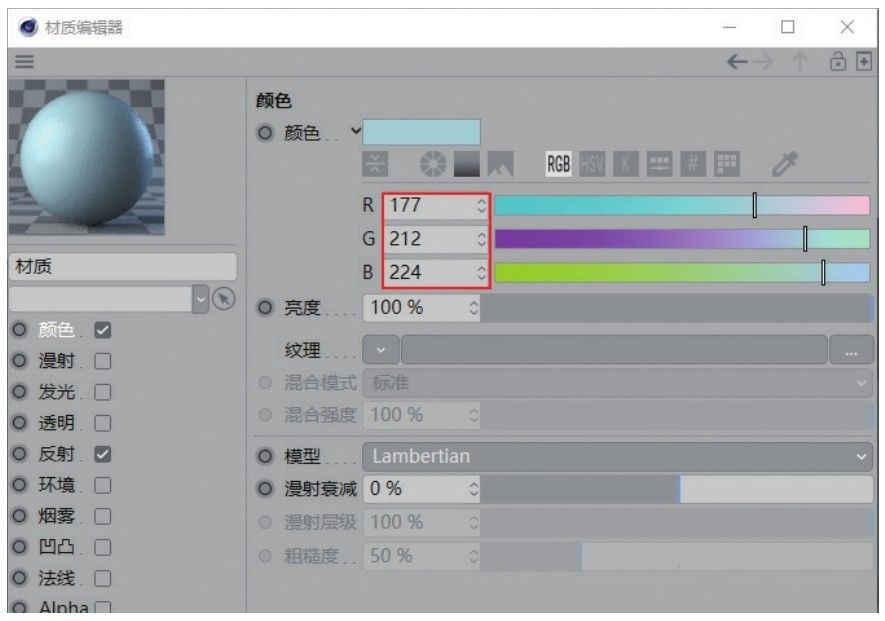

01 在“材质”面板创建一个默认材质，设置“颜色”为（R:177，G:212，B:224），如图16-730所示。

图16-730

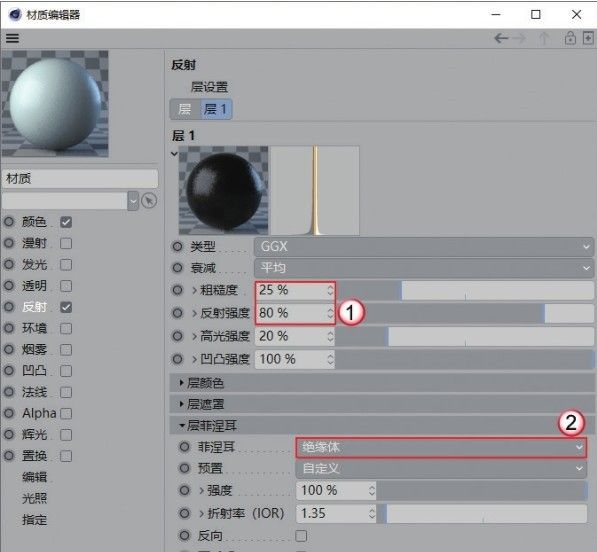

02 在“反射”中添加GGX，设置“粗糙度”为25％，“反射强度”为80％，“菲涅耳”为“绝缘体”，如图16-731所示。材质效果如图16-732所示。

图16-731

图16-732

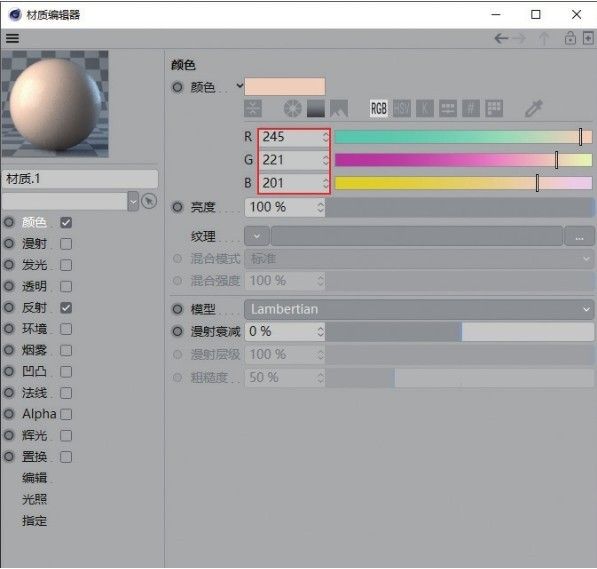

03 在“材质”面板将蓝色材质复制一份，修改“颜色”为（R:245， G:221，B:201），如图16-733所示。材质效果如图16-734所示。

图16-733

图16-734

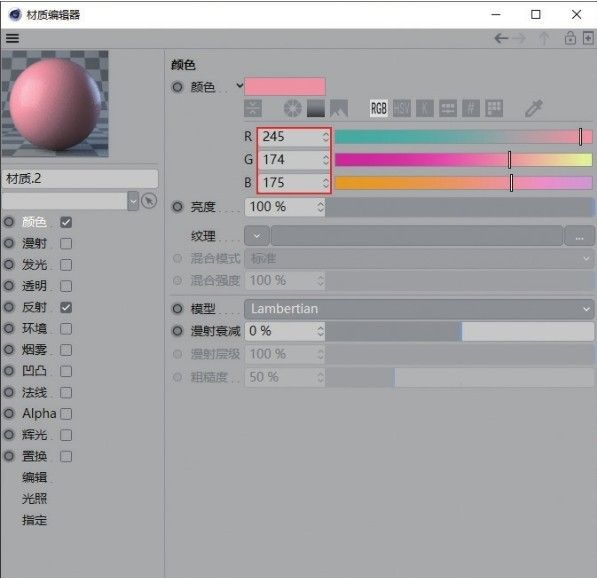

04 在“材质”面板将蓝色材质复制一份，修改“颜色”为（R:245， G:174，B:175），如图16-735所示。材质效果如图16-736所示。

图16-735

图16-736

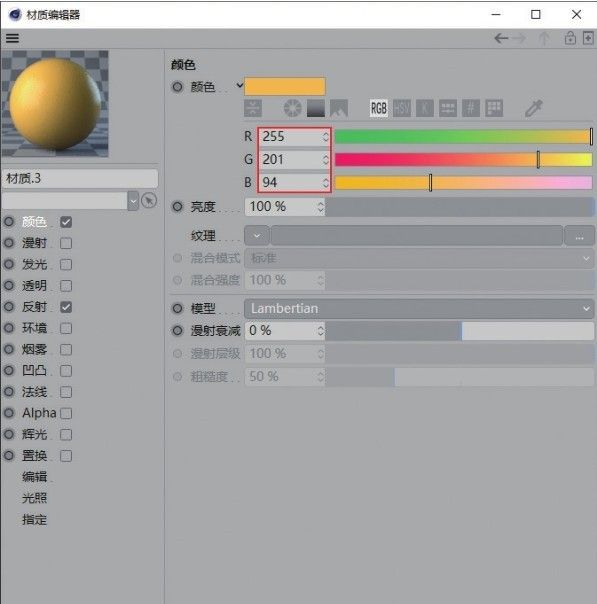

05 在“材质”面板将蓝色材质复制一份，修改“颜色”为（R:255， G:201，B:94），如图16-737所示。材质效果如图16-738所示。

图16-737

图16-738

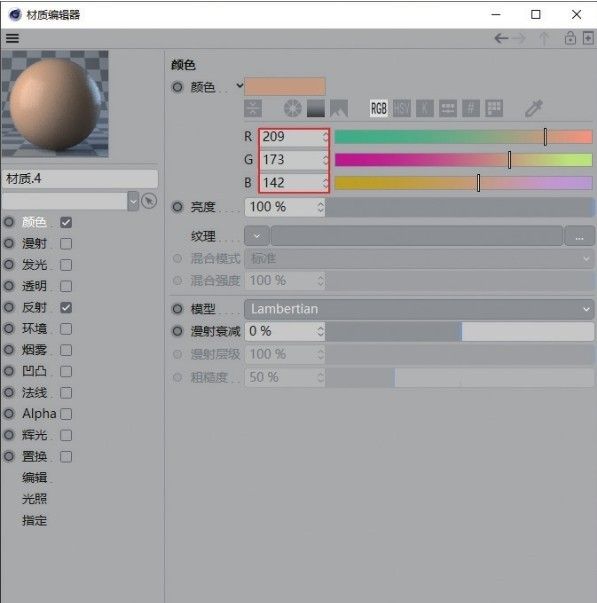

06 在“材质”面板将蓝色材质复制一份，修改“颜色”为（R:209， G:173，B:142），如图16-739所示。材质效果如图16-740所示。

图16-739

图16-740

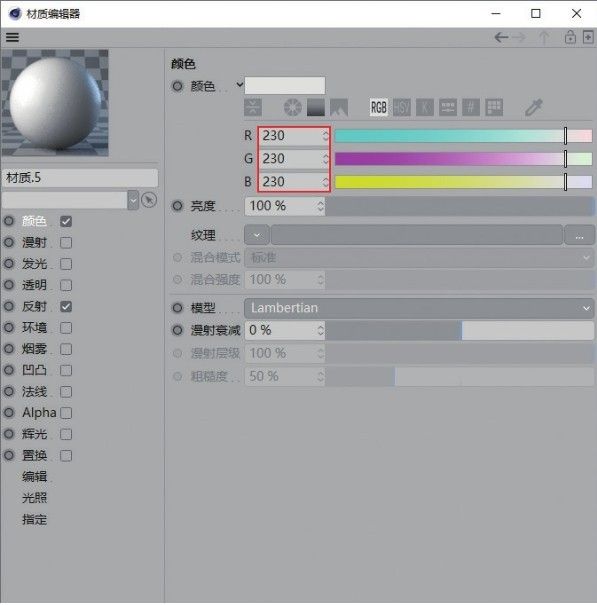

07 在“材质”面板将蓝色材质复制一份，修改“颜色”为（R:230， G:230，B:230），如图16-741所示。材质效果如图16-742所示。

图16-741

图16-742

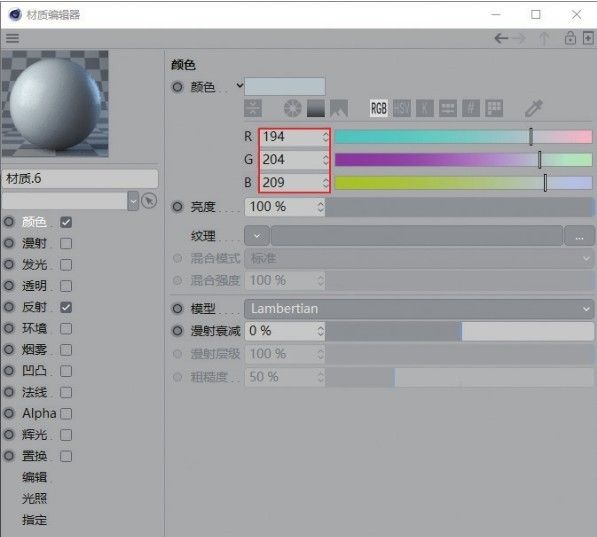

08 在“材质”面板将蓝色材质复制一份，修改“颜色”为（R:194， G:204，B:209），如图16-743所示。材质效果如图16-744所示。

图16-743

图16-744

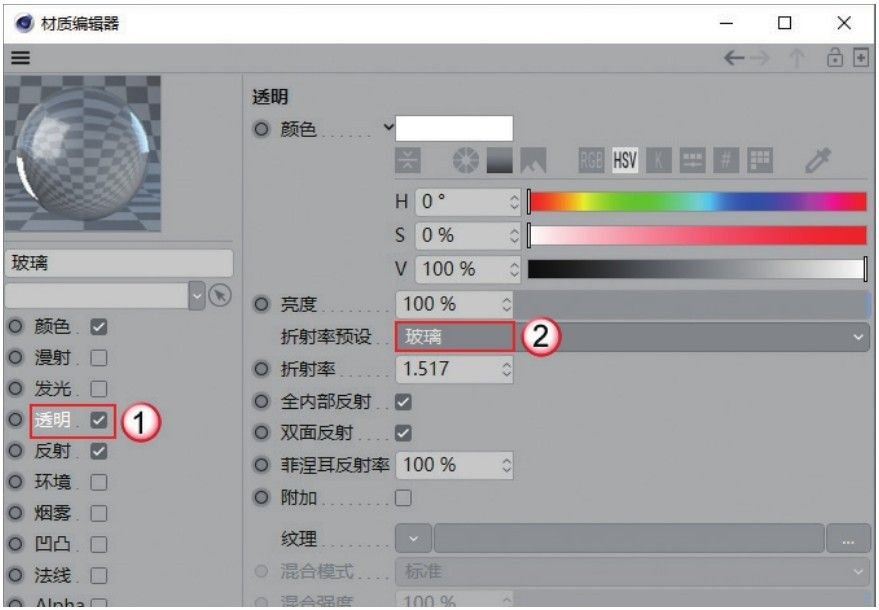

09 在“材质”面板新建一个默认材质，然后勾选“透明”，设置“折射率预设”为“玻璃”，如图16-745所示。

图16-745

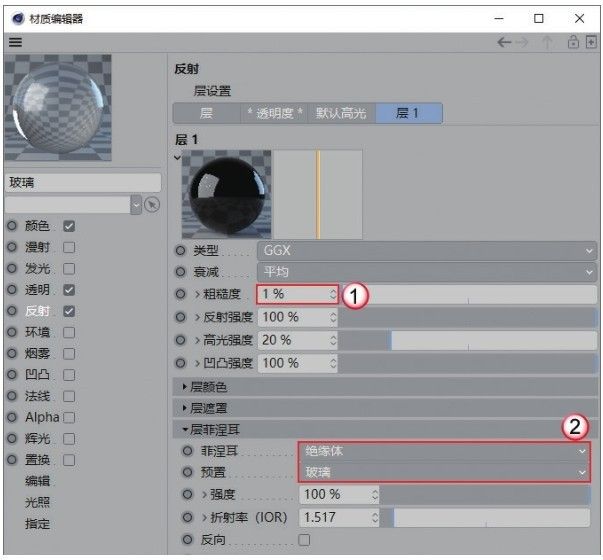

10 在“反射”中添加GGX，设置“粗糙度”为1％，“菲涅耳”为“绝缘体”，“预置”为“玻璃”，如图16-746所示。材质效果如图16-747所示。

图16-746

图16-747

11 将材质赋予场景中的模型，效果如图16-748所示。

图16-748

4. 渲染输出

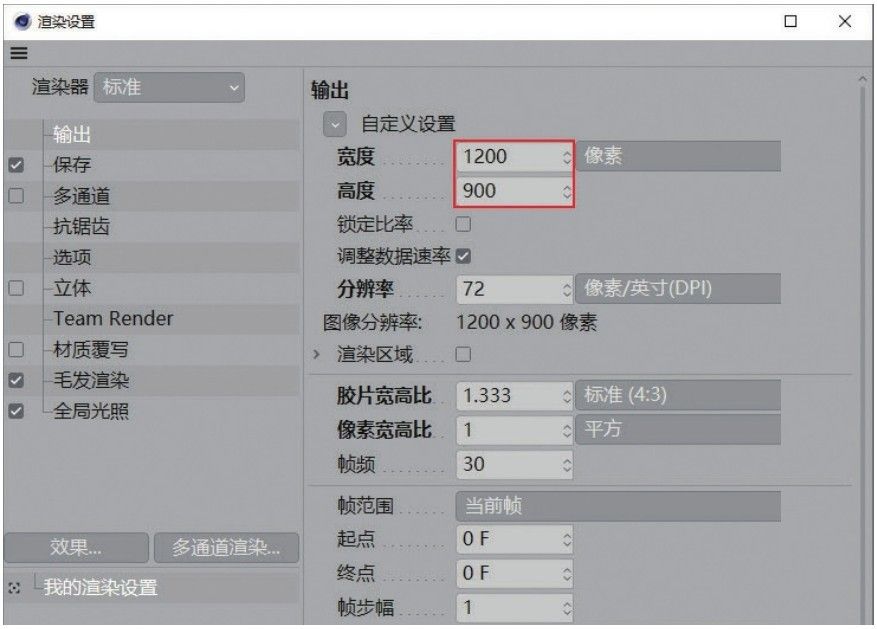

01 按Ctrl+B组合键打开“渲染设置”面板，在“输出”中设置“宽度”为1200像素，“高度”为900像素，如图16-749所示。

图16-749

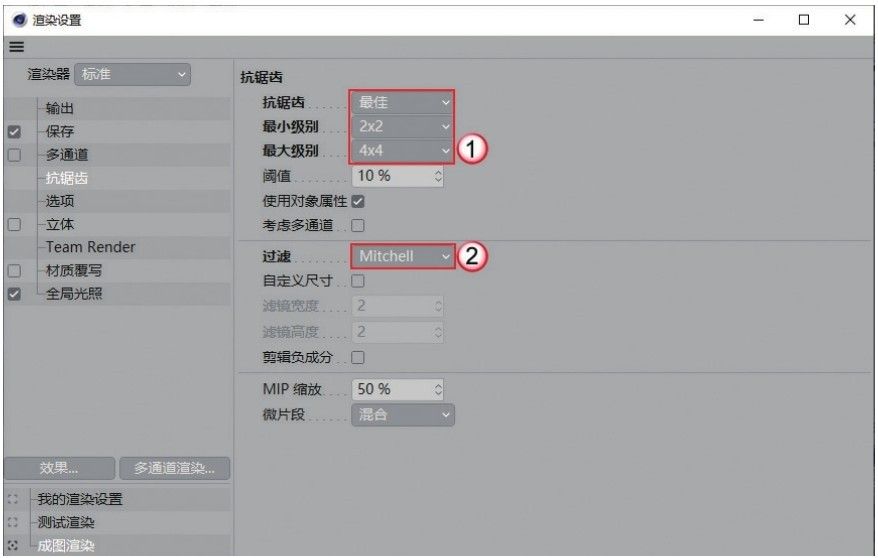

02 切换到“抗锯齿”，设置“抗锯齿”为“最佳”，“最小级别”为2×2，“最大级别”为4×4，“过滤”为Mitchell，如图16-750所示。

图16-750

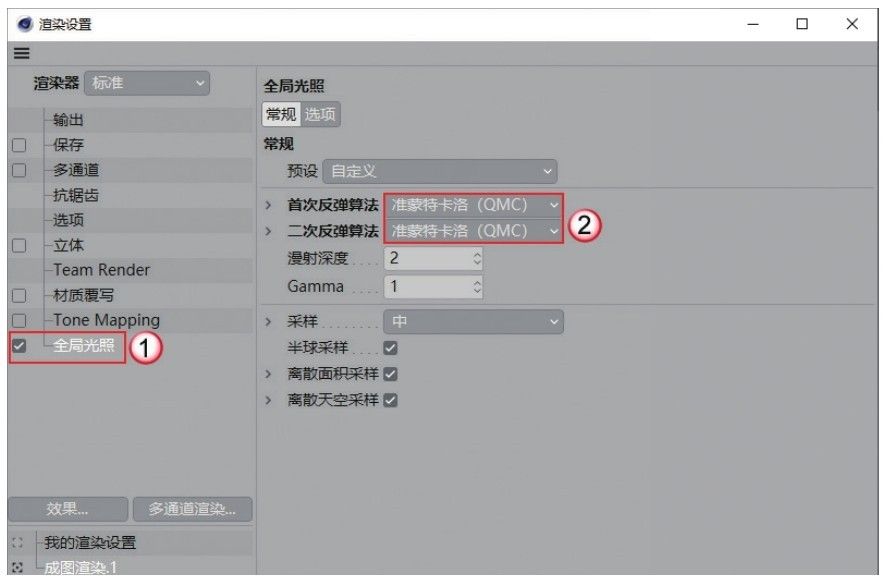

03 单击“效果”按钮，添加“全局光照”，设置“首次反弹算法”和“二次反弹算法”都为“准蒙特卡洛（QMC）”，如图16-751所示。

图16-751

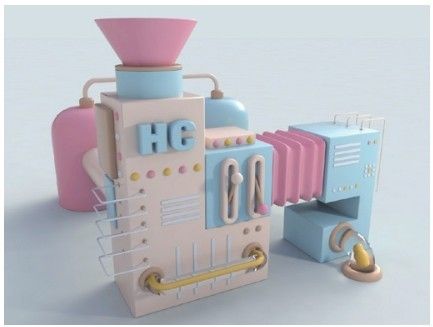

04 按Shift+R组合键渲染场景，效果如图16-752所示。

图16-752

5. 后期处理

01 打开Photoshop，然后打开渲染好的图片，如图16-753所示。

图16-753

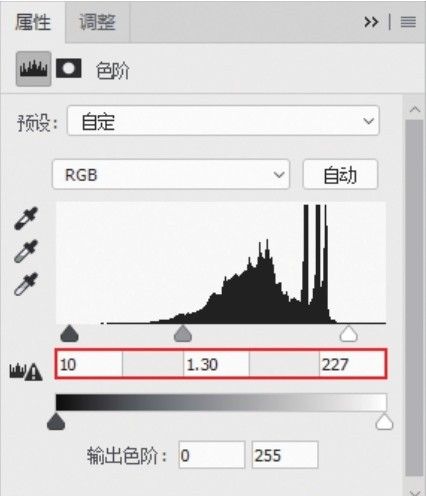

02 添加“色阶”调整图层，参数设置及效果如图16-754和图16-755所示。

图16-754

图16-755

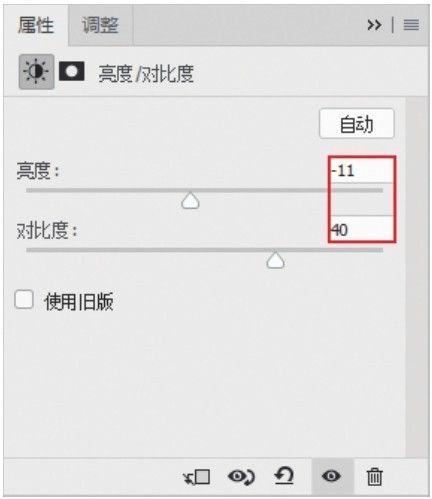

03 添加“亮度/对比度”调整图层，参数设置如图16-756所示。效果如图16-757所示。

图16-756

图16-757

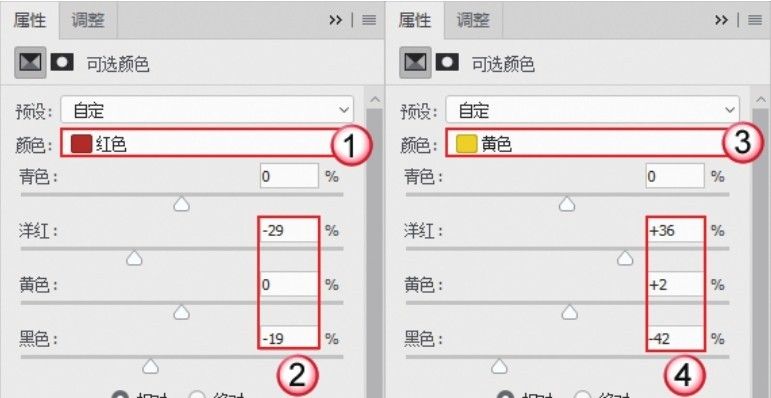

04 添加“可选颜色”调整图层，参数设置如图16-758所示。效果如图16-759所示。

图16-758

图16-759

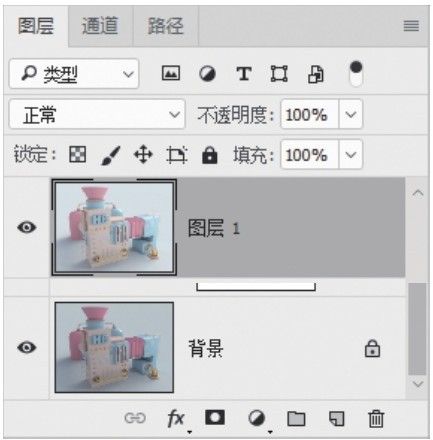

05 按Ctrl+Shift+Alt+E组合键盖印可见图层，生成“图层1”，如图16-760所示。

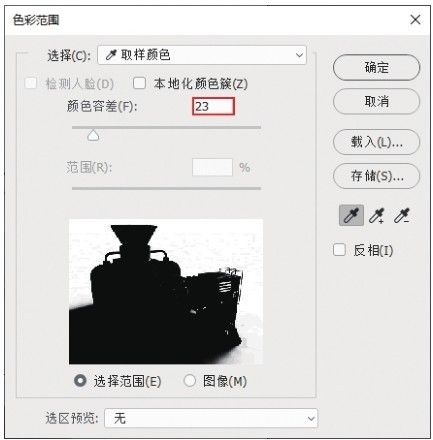

06 执行“选择>色彩范围”菜单命令，选择地面部分，如图16-761所示。

图16-760

图16-761

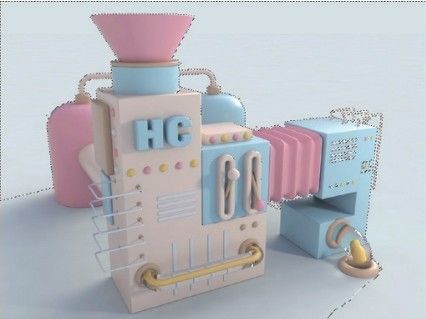

07 单击“确定”按钮后，在视图中形成选区，如图16-762所示。

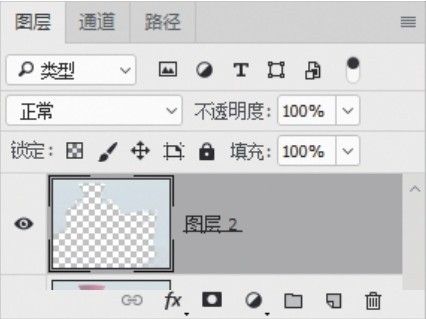

08 按Ctrl+J组合键将选区新建为一个单独的图层，如图16-763所示。

图16-762

图16-763

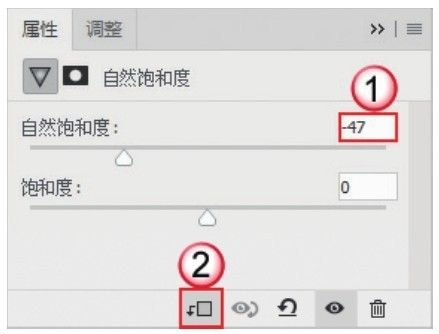

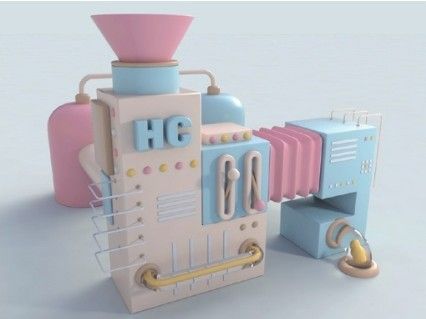

09 为新建的“图层2”添加“自然饱和度”调整图层，参数设置如图16-764所示。效果如图16-765所示。

图16-764

图16-765

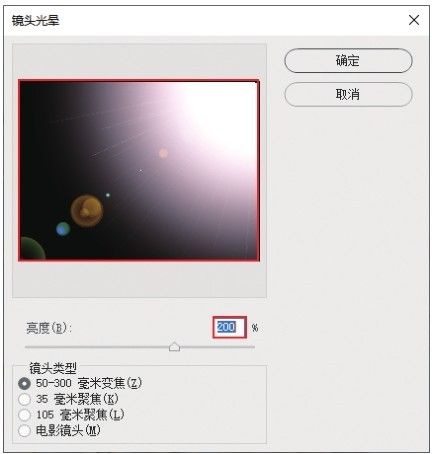

10 新建一个图层，并填充黑色，然后执行“滤镜>渲染>镜头光晕”菜单命令，在弹出的对话框中设置镜头光晕的参数，如图16-766所示。

图16-766

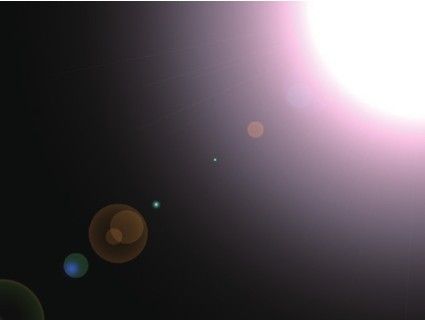

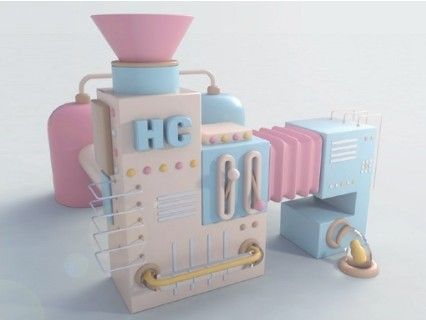

11 单击“确定”按钮后的效果如图16-767所示。设置图层的混合模式为“滤色”，“不透明度”为40％，效果如图16-768所示。

图16-767

图16-768

12 在背景添加一些文字和装饰元素，案例最终效果如图16-769所示。

图16-769
