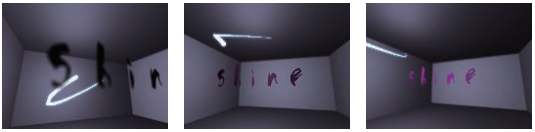

在这一节中我们将制作一个在三维空间中游动的光线。光线的移动会影响墙壁的照明效果。我们将使用粒子系统创建光线，使用表达式来捆绑光线和灯光一起移动。使用的特效是【CC Particale World】。效果如图7-3-1所示。

图 7-3-1

STEP 01 首先创建一个720×576的合成，并搭建一个三维空间。

STEP 02 新建一个2 000×2 000的灰色【纯色】层，起名为“Wall”，并激活3D开关。创建一个点光源以方便观察。

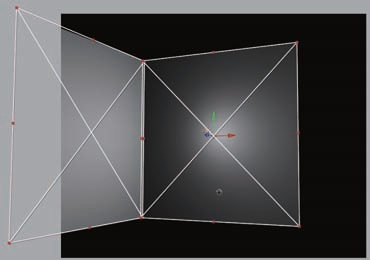

STEP 03 复制【纯色】层，沿Y轴旋转90°，并向左向前移动，与另一个Wall拼接起来。改名为“LWALL”。如图7-3-2所示。注意切换到【自定义视图】下操作比较方便。

图 7-3-2

STEP 04 复制“LWALL”，水平移动到右方，和正面墙的边缘对齐。改名为“RWALL”。

STEP 05 继续复制，将名称改为“TWALL”，取消Y轴的旋转，沿X轴旋转90°，并移动到天花板的位置。

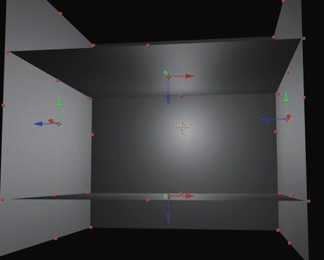

STEP 06 复制“TWALL”，改名为“BWALL”，移动到地面的位置。效果如图7-3-3所示。

图 7-3-3

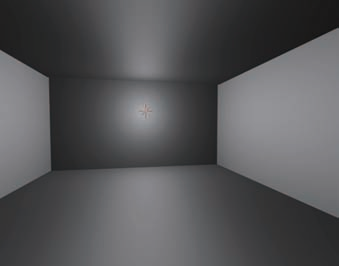

STEP 07 按“Ctrl + Alt + Shift + C”键，新建摄像机。在【预设】下拉列表中选择【20毫米】，创建一个广角镜头。将视图切换回【活动摄像机】。使用摄像机工具将视图调整到便于观察的位置。如图7-3-4所示。

图 7-3-4

STEP 08 下面我们来创建光线。新建一个白色【纯色】层，起名为“Shine”。

STEP 09 右键单击层“Shine”，选择【效果】>【模拟】> 【CC Particale World】。

知识点：CC Particle World

CC系列特效内容很多，我们在后面还要频繁接触。在本节我们着重对CC Particle World特效进行学习。

【CC Particle World】，顾名思义，它是一个粒子制作特效。它可以产生三维空间中的立体粒子效果，并提供了多种粒子形态，例如线形、球体、气泡、碎片等，可以满足我们大部分的需要。

展开【Producer】栏，该参数栏主要对粒子发射器进行设置，能够设置粒子发射器的位置和大小。

【Grid&Guides】中对控件环境进行设置。激活【Position】、【Radius】和【Motion Path】可以分别显示粒子路径以及发射范围等。【Motion Path Frames】中对粒子运动路径的显示范围进行设定。【GridPosition】下拉列表中可以在三维空间中指定一个网格作为地面。【Grid Subdivisions】和【GridSize】中可以分别设置网格精度与尺寸。

【Birth Rate】参数控制粒子开始的速率，而【Longevity】则控制粒子的寿命，即每个粒子的持续时间。

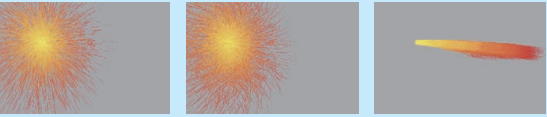

【Physics】是影响粒子状态的外力系统。在【Animation】下拉列表中可以选择粒子的动画状态。例如【Explosive】是粒子爆发的爆炸状态；而【Twirl】是旋转扭曲状态；【Direction Axis】则是喷射状态。如图7-3-5所示。效果比较多，也比较简单，这里不再赘述。

图 7-3-5

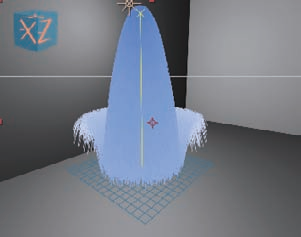

影响粒子状态的因素有以下几个。【Velocity】决定了粒子的喷射速度；【Gravity】为粒子指定一个重力，使粒子喷射最终落向地面；【Resistance】为粒子喷射产生一个阻力，使粒子紧紧收缩在一起；【Floor】参数栏为粒子指定一个地面。在【FloorAction】下拉列表中制定地面与粒子的作用方式。默认情况下使用【None】，粒子忽略地面，一直往下落，直至消亡；【Ice】状态下产生一个地面，粒子落到地面上后向四周散开，好像水落在地面上一样。如图7-3-6所示。这里的地面可以在【GridPosition】下拉列表中指定，选择【Floor】即可。

图 7-3-6

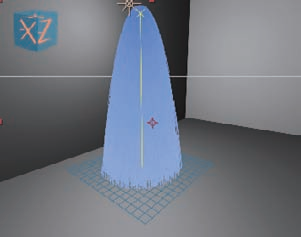

【Glue】状态下粒子落在地面上不会向四周散开，而是粘合在地面上，等待消亡。如图7-3-7所示。

图 7-3-7

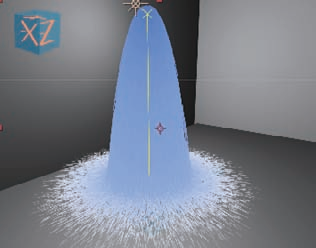

【Bounce】状态下粒子落下后会被弹起。类似于弹珠落下被反弹，或者喷泉的效果。选择该状态后，下方的参数栏会激活，可以选择反弹的力度等。如图7-3-8所示。

图 7-3-8

【Particle】卷展栏主要是对粒子个体进行设置。【Paritcle Type】下拉列表中可以指定粒子形状，这比较简单，可以自己试试不同的效果。如果选择的是【Textured】类的粒子，可以在下方的【Texture】设置栏中将合成中的一个层作为粒子的形状来使用。

【Birth Size】和【Death Size】分别控制粒子出生和死亡时候的大小。直观地从画面上看，就是粒子的首尾大小；同样，【Birth Color】和【Death Color】控制粒子的首尾颜色。

STEP 10 在【效果控件】对话框中对粒子做进一步的设置。首先展开【Physics】中的【Floor】参数栏。在【Floor Action】下拉列表中选择【None】，不使用地面效果。

STEP 11 在【Physics】参数栏，将所有外力设为0。粒子不受外力影响。

STEP 12 展开【Particle】参数栏，在粒子类型中选择【Lens Convex】。可以看到，画面中产生一个凝聚在一起的粒子圆点。如图7-3-9所示。

图 7-3-9

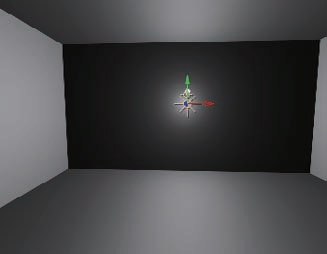

STEP 13 把刚才创建的点光源移动到三维空间中居中靠里的位置。如图7-3-10所示。

图 7-3-10

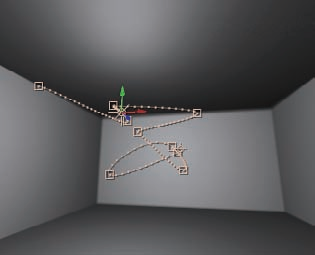

STEP 14 下面为灯光制作一个位移动画。本例中我们不使用传统的关键帧创建动画，而是使用表达式进行制作。选择灯光层，按“P”键展开其【位置】属性，激活关键帧记录器，制作一段路径动画。如图7-3-11所示。

图 7-3-11

STEP 15 接下来我们把粒子的位置属性与灯光联结起来。选择层“Shine”，按“E”键展开【CC Particle World】特效。然后展开【Producer】卷展栏，选择【Position×】参数，按“Alt + Shift + =”键，添加表达式。

知识点：表达式

在影视合成中，有很多特效需要用数值来量化。在涉及多个素材间的相互关联时，简单地凭经验输入数值往往会耗费较多的时间和精力，而且不一定能达到较好的效果。在After Effect中，可以使用数学表达式设置这些数值，从而简化复杂的设置过程。

我们可以将对象的一个属性链接到自己或者其他对象的任意属性上。通过一个属性动画对另一个属性发生影响。相对于父系关系来说，这种链接更加灵活。链接后，系统会自动写表达式，也可以在输入栏中对表达式进行修改。

在软件的表达式控制中已经提供了大量的常用语句。可以在添加表达式控制后，在表达式输入栏中写表达式。这需要掌握一定的编程知识，但是它绝对不是很难，经常使用自然可以掌握。单纯讲理论非常枯燥，我们下面结合本节的实例来学习表达式的使用。

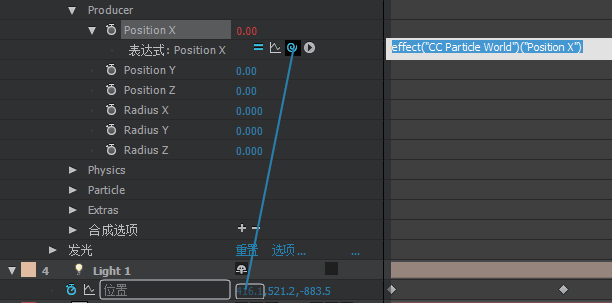

STEP 16 将游标移动到表达式的按钮上，按住鼠标左键，拖动连接线到灯光【位置】属性的X轴参数上。如图7-3-12所示。

图 7-3-12

STEP 17 可以看到，【Position×】属性的表达式栏出现了如下语句：thisComp.layer("Light 1").transform.position [0]。它表示粒子的位置属性联结到灯光层位置属性的X轴上。语句中的0表示X轴，Y轴和Z轴则分别用1和2表示，如图7-3-13所示。

图 7-3-13

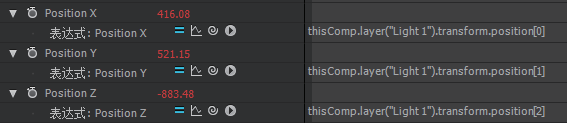

STEP 18 用上面的方法，分别为粒子的Y轴和Z轴应用表达式，并联结到灯光层Position属性相对应的参数上。如图7-3-14所示。

图 7-3-14

STEP 19 播放影片没有任何效果，这是因为灯光和粒子各方面都有所不同，所以，表达式得修改一下才能使用。

STEP 20 在【Position×】的表达式栏单击激活，如图7-3-15所示，输入以下语句：x=thisComp.layer("Light 1").transform.position [0]-thisComp.width/2

x/thisComp.width

图 7-3-15

STEP 21 激活【Position Y】的表达式，如图7-3-16所示，输入以下语句：y=thisComp.layer("Light 1").

transform.position[1]-thisComp.height/2

y/thisComp.width

图 7-3-16

STEP 22 激活【Position Z】的表达式，如图7-3-17所示，输入以下语句：z=thisComp.layer("Light 1").

transform.position[2]-thisComp.width/2

z/thisComp.width

图 7-3-17

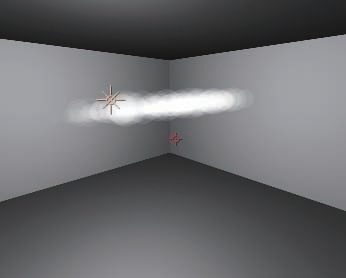

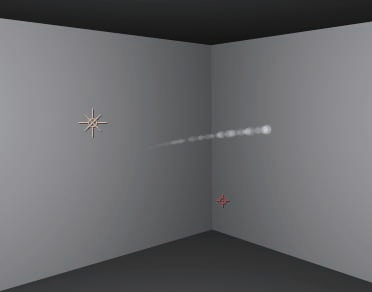

STEP 23 可以看到，烟雾粒子跟随灯光在三维空间中来回穿梭，如图7-3-18所示。

图 7-3-18

STEP 24 下面我们将烟雾粒子改为光线效果。切换到层“Shine”的【效果控件】对话框。在【Prourcer】栏中将【RadiusX Y Z】参数均设为0，发射器半径最小。

STEP 25 将【Birth Size】设为0.3，【Death Size】设为0，可以看到，光线的雏形已经出来了，如图7-3-19所示。

图 7-3-19

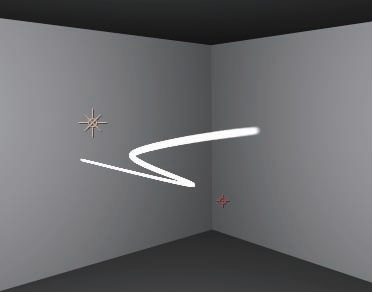

STEP 26 现在的光线还是象烟一样断断续续，将【Birth Rate】参数提高到60左右，【Longevity】设为1，由于粒子数量增加，断续的烟雾变成一条线，如图7-3-20所示。

图 7-3-20

STEP 27 白色的光不是非常好看，我们来设置一个蓝光效果。选择层“Shine”，按“Ctrl + Shift + Y”键，在弹出的对话框中将层设为淡蓝色。

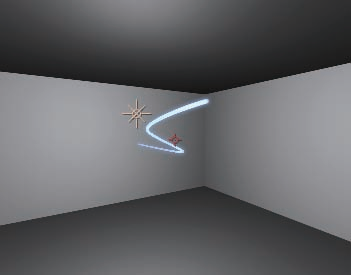

STEP 28 为层“Shine”应用【发光】特效，效果如图7-3-21所示。

图 7-3-21

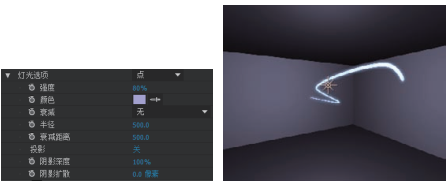

STEP 29 下面对灯光做一些调整。展开灯光层的【灯光选项】卷展栏。将颜色设为暗紫色，灯光亮度降到80左右。如图7-3-22所示。

图 7-3-22

STEP 30 下面我们在场景中加入字幕。选择 ，输入Shine。激活3D开关，移动到图7-3-23所示的场景中央，并调整字体和大小。

图 7-3-23

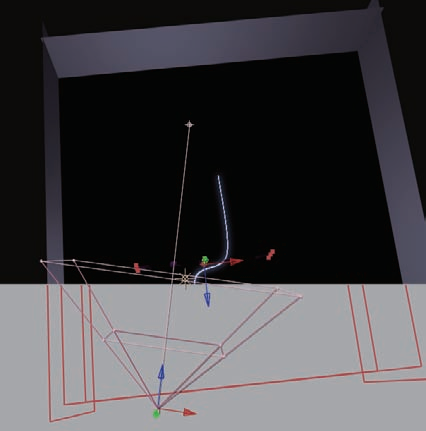

STEP 31 接下来为场景加入景深效果，呈现虚实变化。切换到【自定义视图】，展开摄像机的【摄像机选项】属性。打开【景深】参数，调整【焦距】参数，注意使聚焦距离覆盖到文字层。

STEP 32 切换到【活动摄像机】视图。调整【光圈】参数，注意让背景虚化，前景清晰即可。将【模糊

层次】参数调到150左右，加大景深效果。如图7-3-24所示。

图 7-3-24

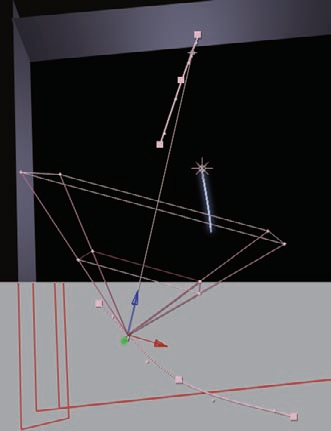

STEP 33 最后制作摄像机动画。展开摄像机的【变换】属性，激活【目标点】和【位置】属性关键帧记录器。选择摄像机工具，制作一个摄像机从左往右逐渐拉出的动画。如图7-3-25所示。

图 7-3-25

【CC Particale World】并没有提供现成的光线效果，但是通过减小粒子发射器的半径以及粒子的大小，再利用表达式将粒子路径和灯光位置捆绑在一起来产生光线。可见通过对特效的透彻研究加上多动脑筋，另辟捷径是可以产生另类的效果的。在下一节中，我们将通过另一个粒子插件来学习更加炫目的光效制作方法。
